La reproducción
de la casa TAC-SKY de los auriculares Ops Core AMP, que
quiero mostrar aquí, y que por supuesto va precedida de una
parte histórica explicativa.
1.0 Protección auditiva
Entre la Guerra de Secesión y la Primera Guerra Mundial, las
investigaciones evolucionaron y acabaron dando lugar a la
primera "recomendación" de llevar protección auditiva para
los soldados que manejaban armas y otros equipos ruidosos.

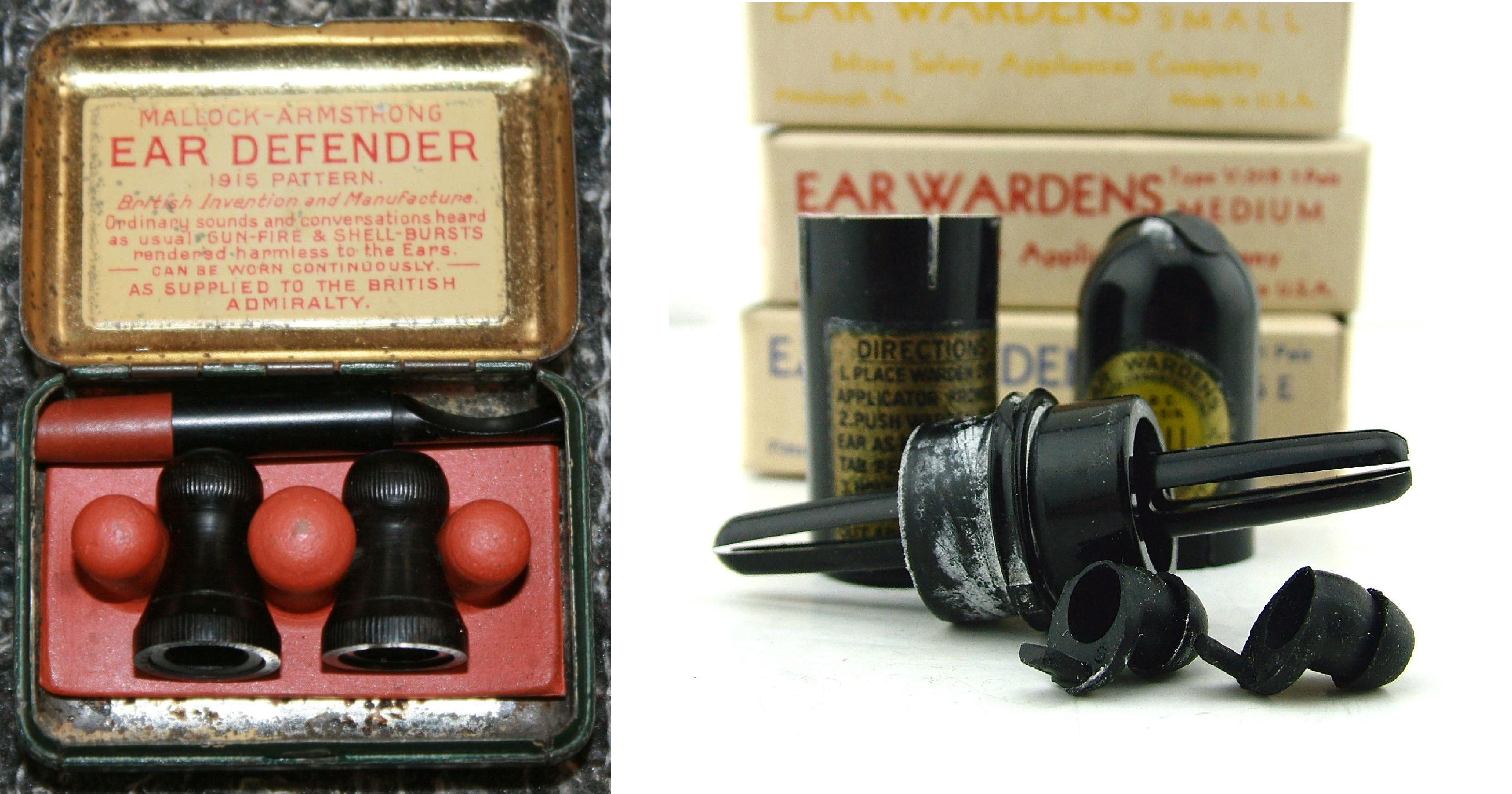

En 1915 aparecieron los Mallock-Armstrong Ear Defenders, un
primer tipo de protección activa que filtraba el ruido. En
la Segunda Guerra Mundial, el V51-R era un protector
auditivo que podía colocarse con los guantes puestos.
1.1 El motor a reacción
Con la llegada de los motores a reacción, las cosas
empezaron a ponerse realmente serias, los niveles extremos
de ruido podían causar daños permanentes en muy poco tiempo,
y en 1948 la Marina de los EE.UU. publicó las primeras
directrices reales para prevenir los daños auditivos
permanentes, a partir de entonces se sucedieron varios
estudios y programas.
En 1974 se introdujo el primer sistema real de sucesión y
registro con el nombre de HEARS
- Hearing Evaluation And Reporting System later: Sistema
de Evaluación e Información Auditiva posterior:
- Hearing Evaluation Automated Registry System:
Sistema de Registro Automatizado de Evaluación Auditiva:
1.2 Tapones para los oídos de combate 3M
Donde se utilizaron masivamente entre 2003 y 2015, el USMC
incluso compró en 2003 todo el stock
Cuando resultó que el tapón para los oídos 3M no cumplía con
los requisitos para los que lo vendían,3M inicialmente
guardó silencio en todos los idiomas, la farsa finalmente
salió a la luz, y dio lugar a una demanda multimillonaria
por daños y perjuicios para 3M. Una historia notable.

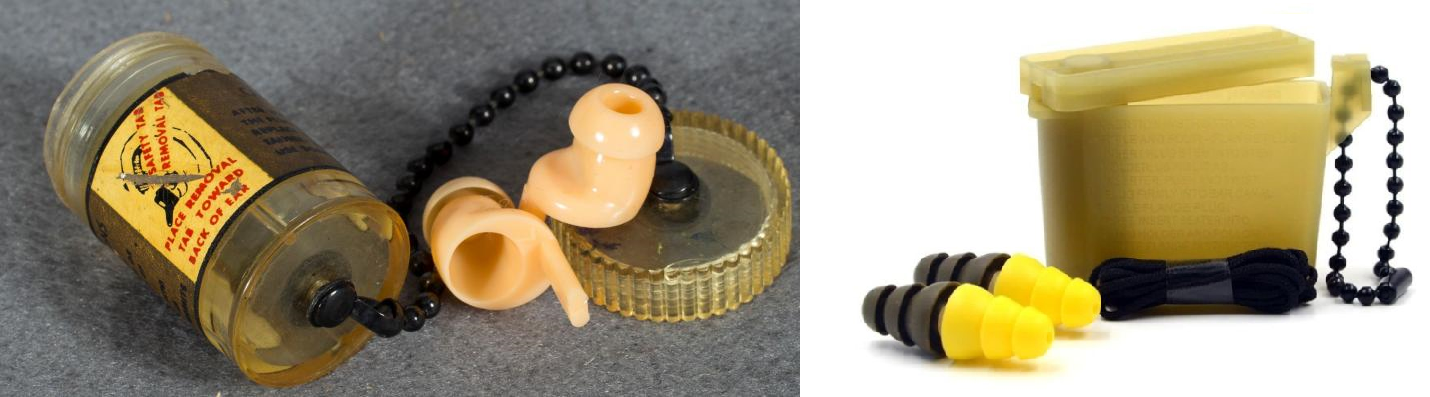

Abajo prótesis auditivas de goma de la época de Vietnam en
su característico soporte cilíndrico con cadena, y el tapón
3M.
2.0 Auriculares

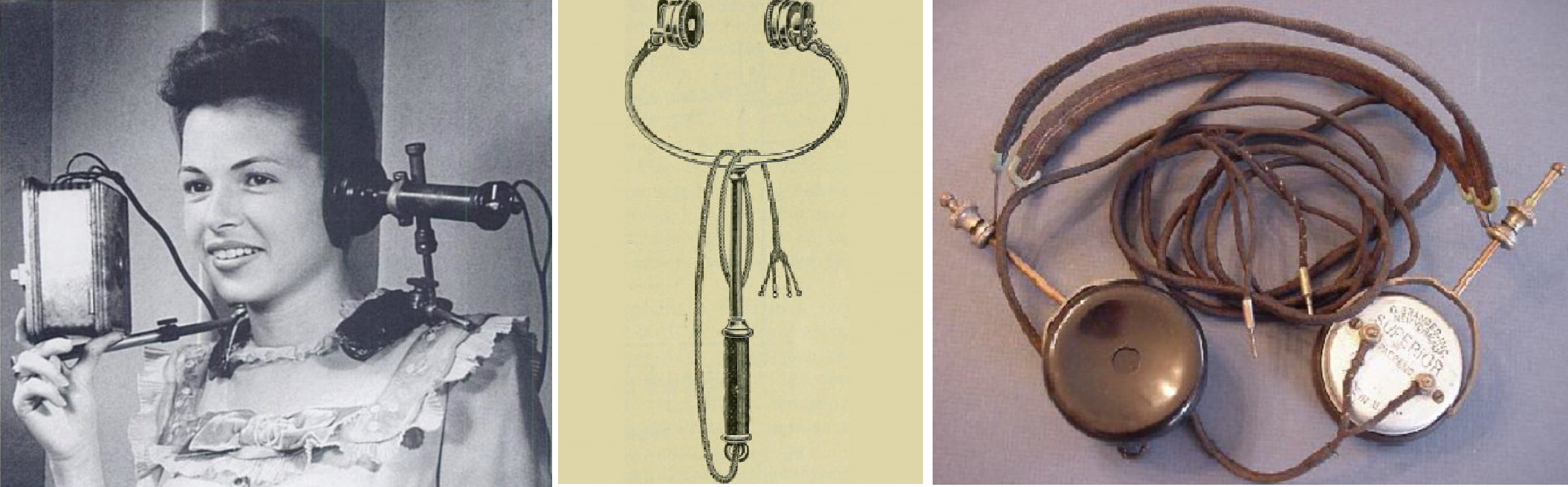

Los primeros auriculares datan de 1890, cuando los
utilizaban las primeras telefonistas en las centralitas. En
1895 se inventó el electrófono, un primer tipo de auricular
para "transmitir" música de ópera al salón mediante la
tecnología telefónica.
Los primeros auriculares "modernos" fueron inventados por
Nathaniel Baldwin e introducidos en la marina estadounidense
durante la Primera Guerra Mundial.

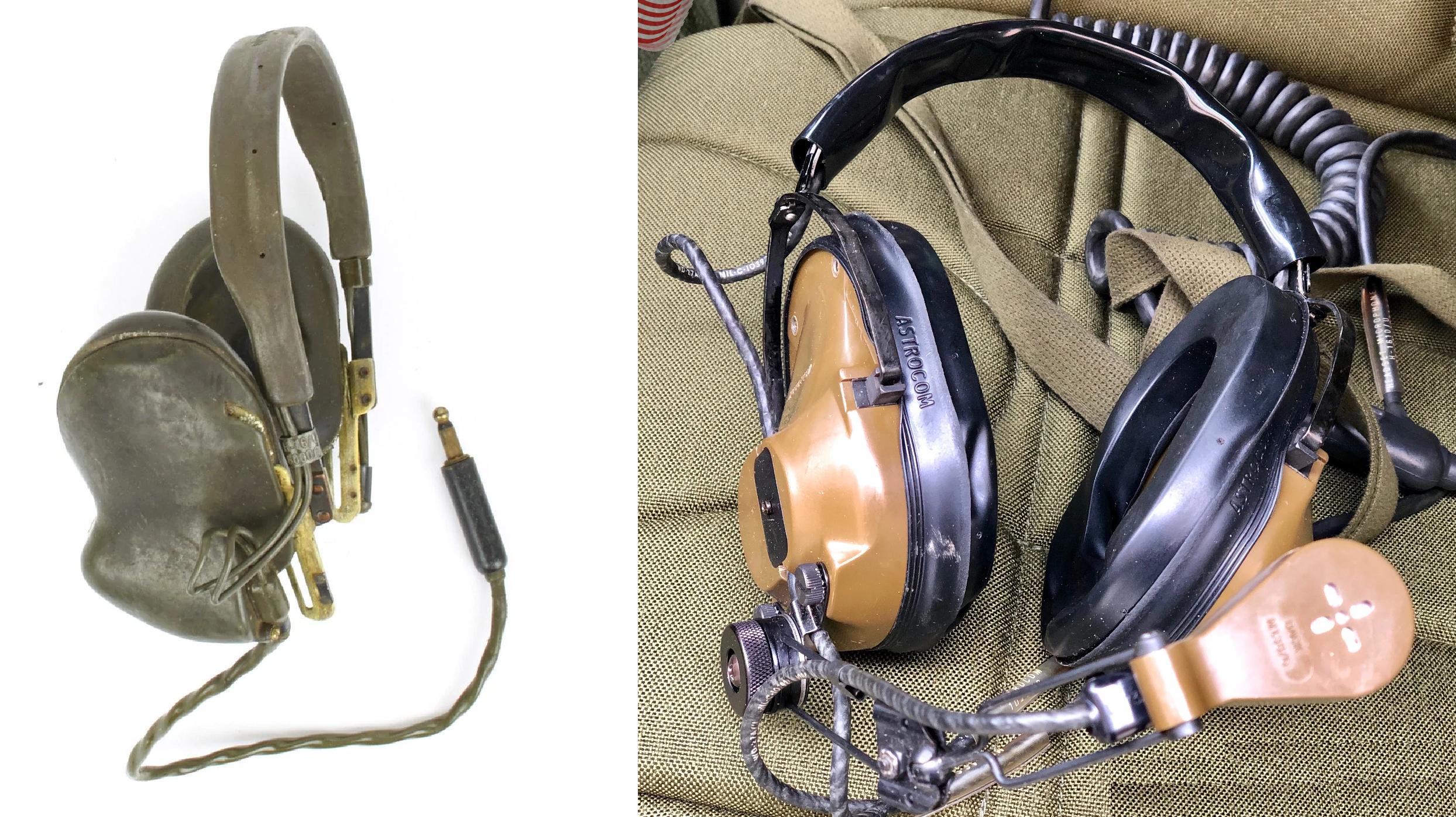

2.1 Segunda Guerra Mundial / Vietnam
En la Segunda Guerra Mundial vemos el auricular H-16U en uso
por tanquistas, y operadores de radio, su diseño plano lo
hacía caber bajo el casco de acero M1.
En Vietnam vemos el auricular H161C/U que también fue
utilizado por tripulaciones de vehículos e infantería.
2.2 Los años 80
A continuación se muestran algunos modelos icónicos de
auriculares utilizados en los años 80

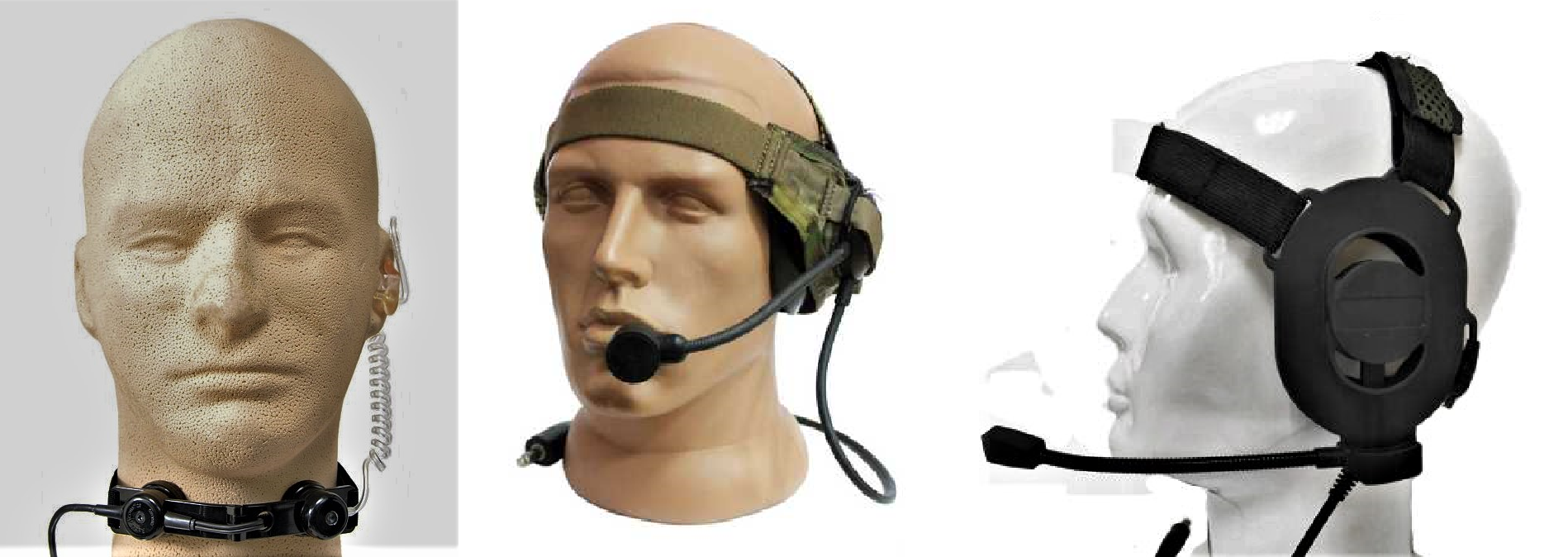

2.2.1 LASH throat mic, diseño icónico de TEA en los años 80
2.2.2-TASC (Tactical Assault Spec headsets Communication) un
diseño de un solo oído de TEA, Selex Davies, Harris, y TCI
que permite seguir percibiendo los sonidos ambientales,
mientras que el altavoz del otro oído permite escuchar la
comunicación, el auricular es compatible con el uso de casco
y tareas marítimas.
2.2.3 Auricular LITE, también un diseño de un solo oído de
TEA
LASH
TASC
LITE

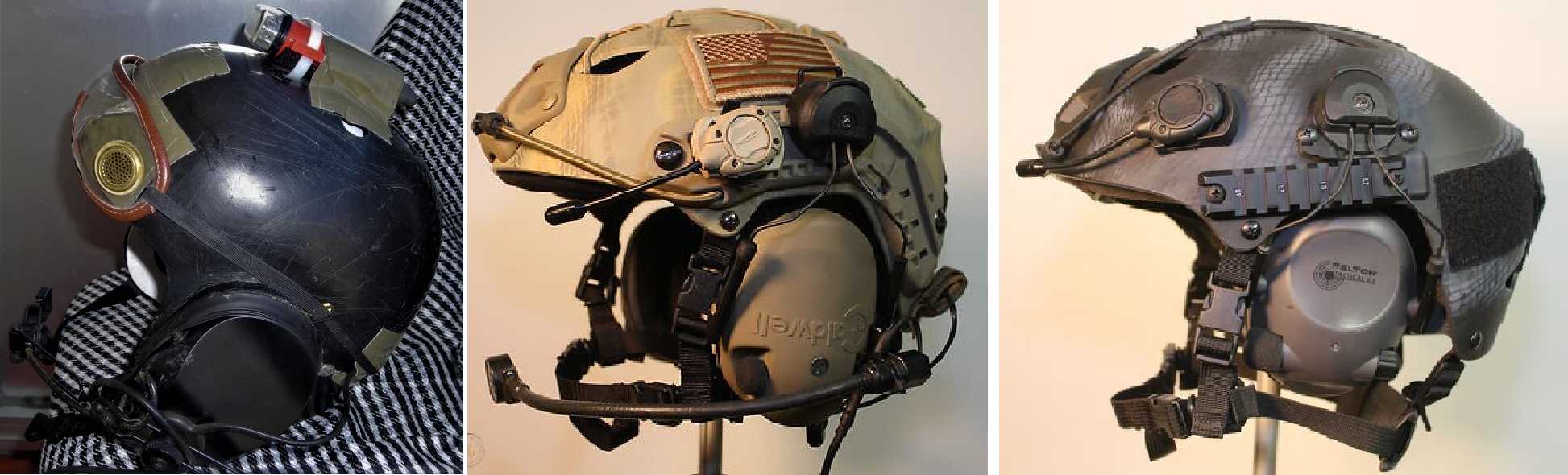

2.3 Los años 90
En los años 90 las feruzas de Operaciones Especiales
comenzaron a utilizar cascos deportivos ligeros, ya que
resultaba más fácil acoplarles accesorios como auriculares,
luces y gafas de visión nocturna (NVG), los resultados se
ven a continuación, estos serán la fuente de inspiración
para los posteriores cascos MICH y FAST.
Por aquella época también se veían a veces cascos de la
tripulación de vuelo, en uso por las unidades NSW, en
combinación con auriculares Motorola.
2.4 La guerra contra el terrorismo
Tras el 11-S, en 2001 comenzó la guerra asimétrica contra el
terrorismo, que también se convertiría en una guerra más
compleja con (pequeñas) unidades SOF, lo que requería
equipos de comunicación más avanzados. lo que en 2007
llevaría, entre otras cosas, a la introducción de la MBITR (Multi
Band Intra Team Radio) y con ella el aumento del uso de
auriculares.

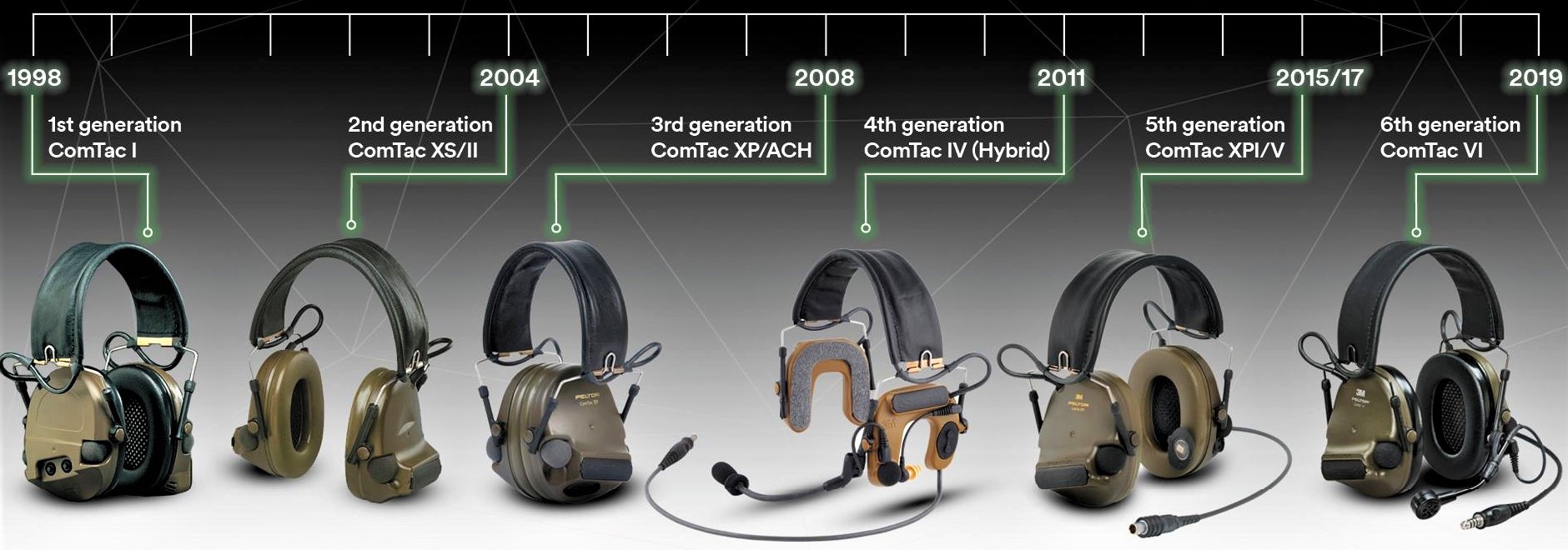

2.4.1 Peltor Comtac
En 1998 3M introdujo los icónicos auriculares Peltor Comtac
con protección auditiva activa, amplificación de sonidos
débiles y altavoces integrados en la oreja, que combinaban
la protección auditiva con los auriculares, y serán los
primeros de una larga generación, muy populares entre Delta,
y Devgru.

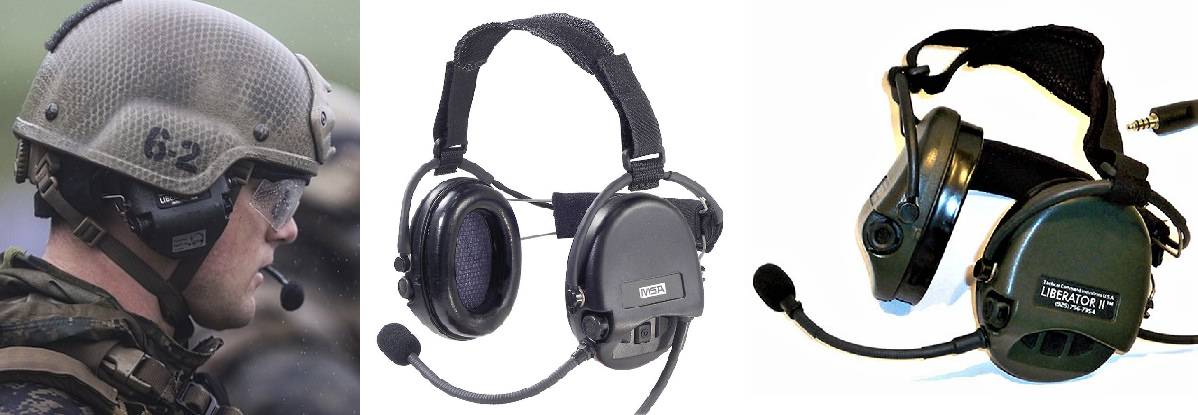

2.4.2 MSA /Sordin
Con la introducción del casco MICH en 2001 (Modular
Integrated Communications Helmet)
Vemos aparecer los auriculares MSA MICH System aka SORDIN,
diseñados para ser utilizados en combinación con el casco
MICH.
A partir de 2014 vemos a veces el TCI Liberator que es casi
idéntico al MSA SORDIN
2.5 TCAPS (Tactical Communication And Protective System:
Sistema Táctico de Comunicación y Protección)
Creado inicialmente para realizar un seguimiento de los
daños auditivos y su prevención entre los soldados, pronto
se amplió para mejorar la comunicación y el conocimiento de
la situación.

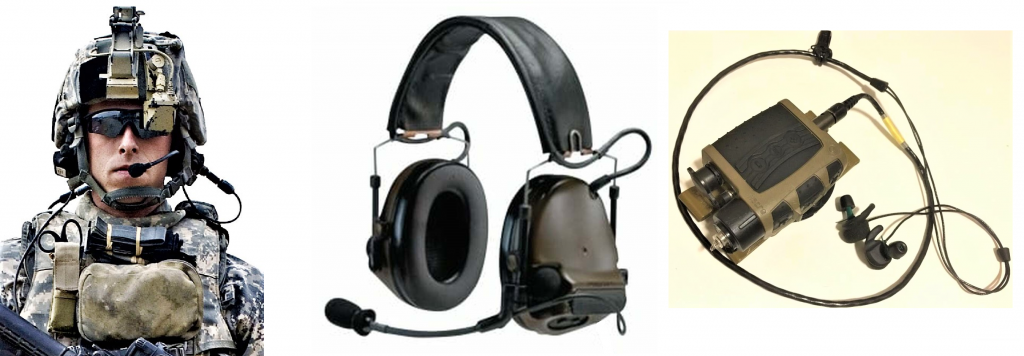

El TCAPS se integró hacia 2007 en el programa Land Warrior,
introduciendo 2 tipos de auriculares.
Clase 1 Uso militar reforzado: 3M Peltor comtac III
Clase 2 Uso militar básico: Nacre QUITPRO
3.0 Soportes de casco para auriculares
3.1 3M
El PELTOR COMTAC se haría muy popular entre las SOF, y con
la llegada del casco FAST (Future Assault Shell Technology)
en 2009 también se hizo común fijarlo al raíl ARC (Adaptive
Rail System)utilizando el soporte 3M ARC, un sistema que
existe desde hace tiempo en 3M para cascos de seguridad
industrial.
Una desventaja del soporte 3M, sin embargo, es que la mitad
superior del ARC no se puede utilizar para otra cosa, los
usuarios a veces trataban de colocar los auriculares en la
parte posterior del carril y trabajar con earpro's
inclinados.
3.2 RAC (Rail Attached Communications) (Comunicaciones por
raíles)

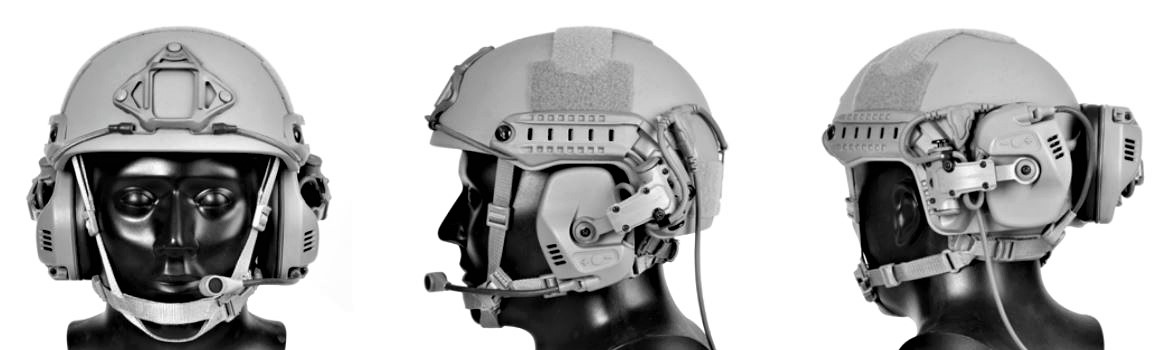

Ops Core, el fabricante del casco FAST, aprovechó esta
circunstancia y desarrolló el auricular RAC, que, al igual
que el COMTAC, dispone de amortiguación activa y
amplificación de sonidos, y venía equipado de serie con una
suspensión que se monta en la parte posterior del raíl ARC,
que por cierto también actúa como contrapeso cuando se
utilizan NODs (Dispositivo óptico Nocturno)

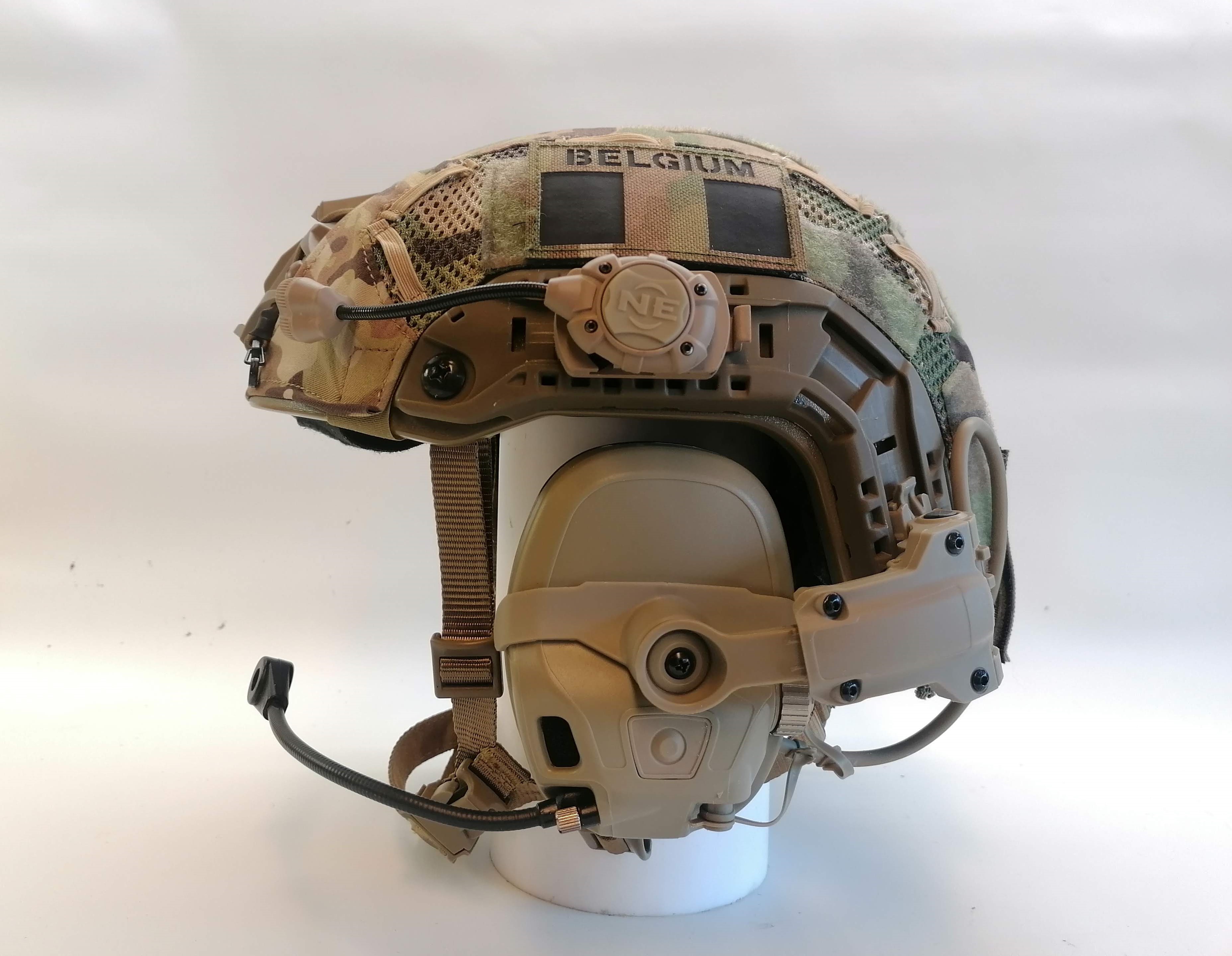

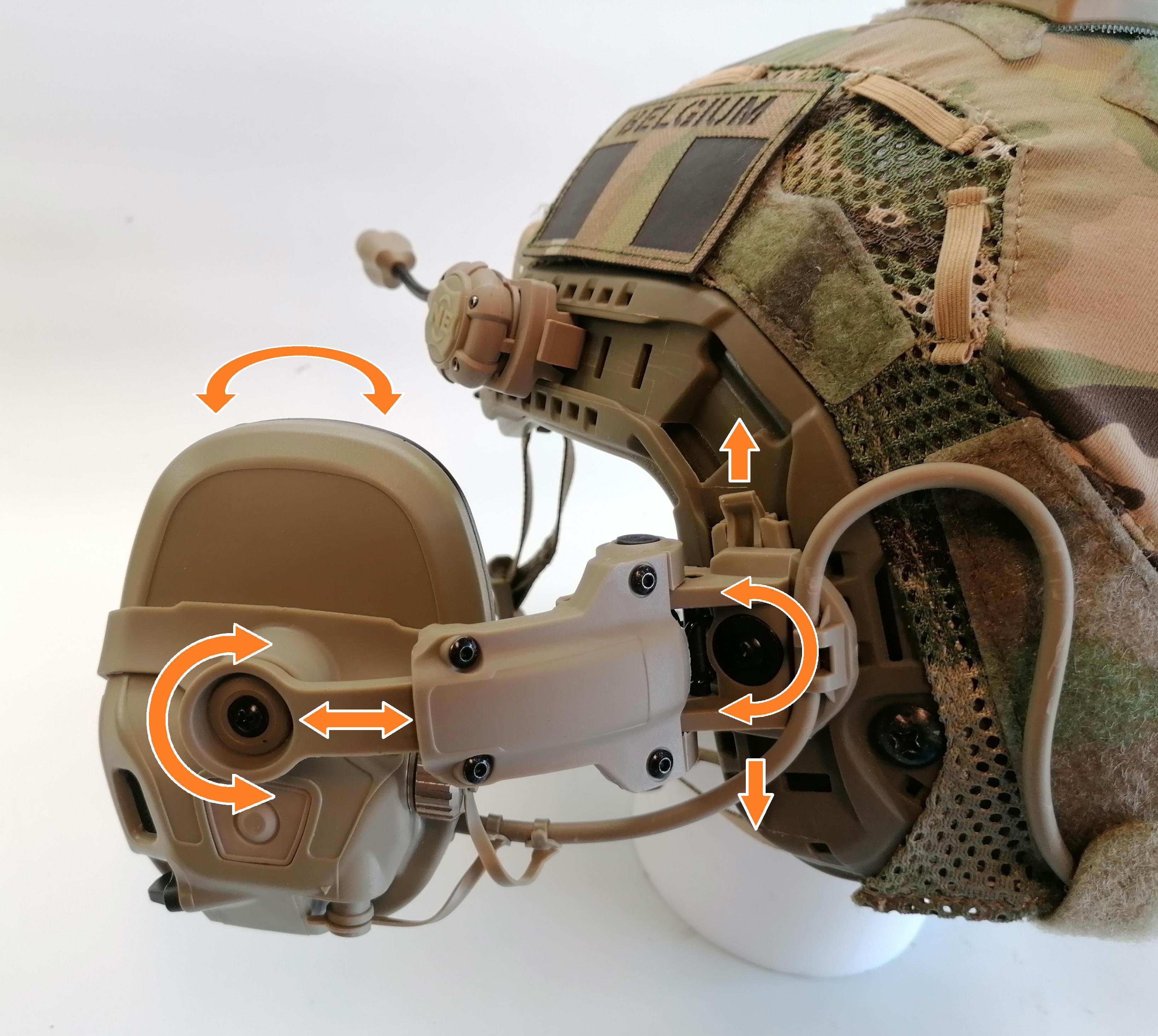

3.3 AMP (Adaptive Mission Platform: Plataforma de Misión
Adaptativa)

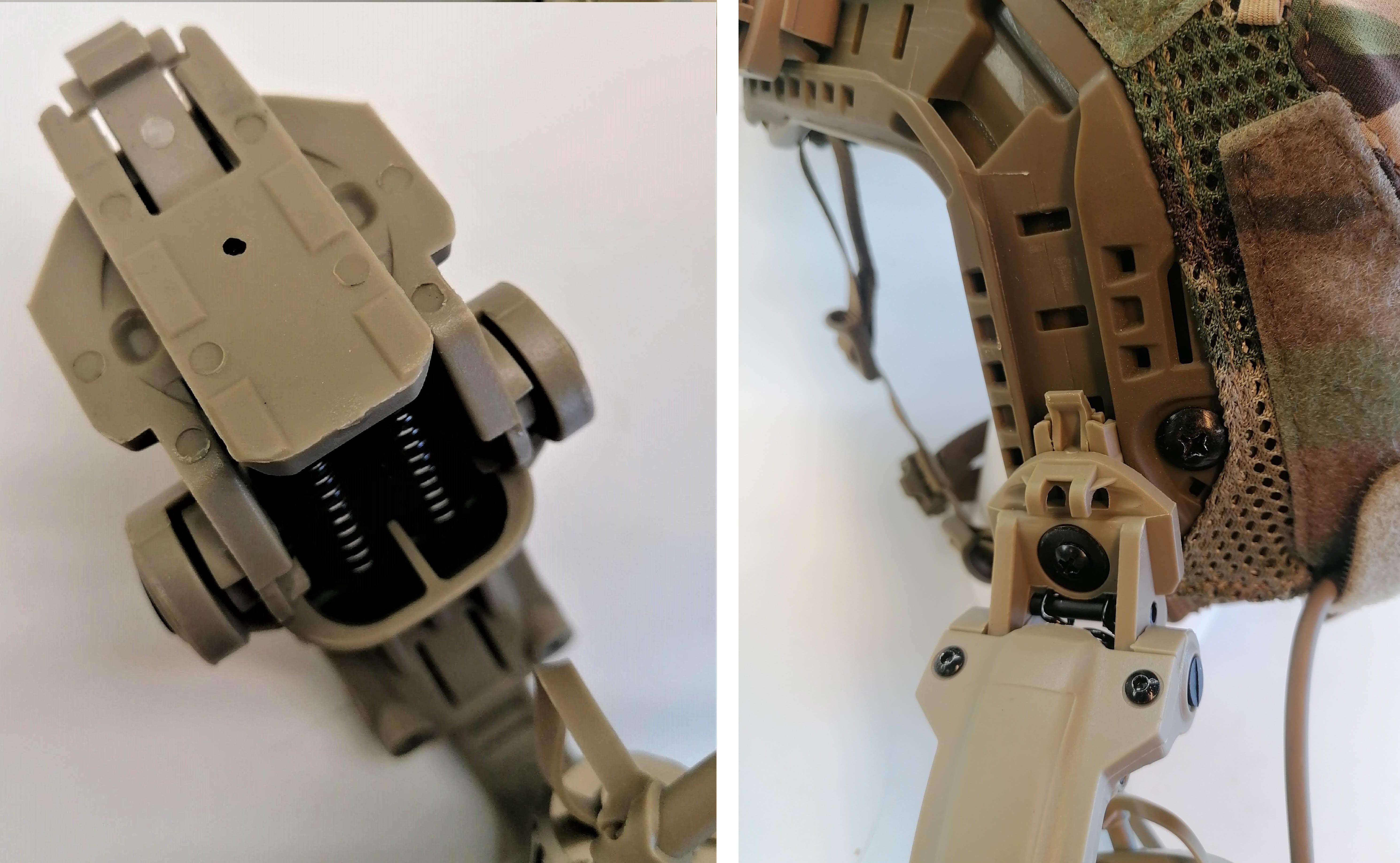

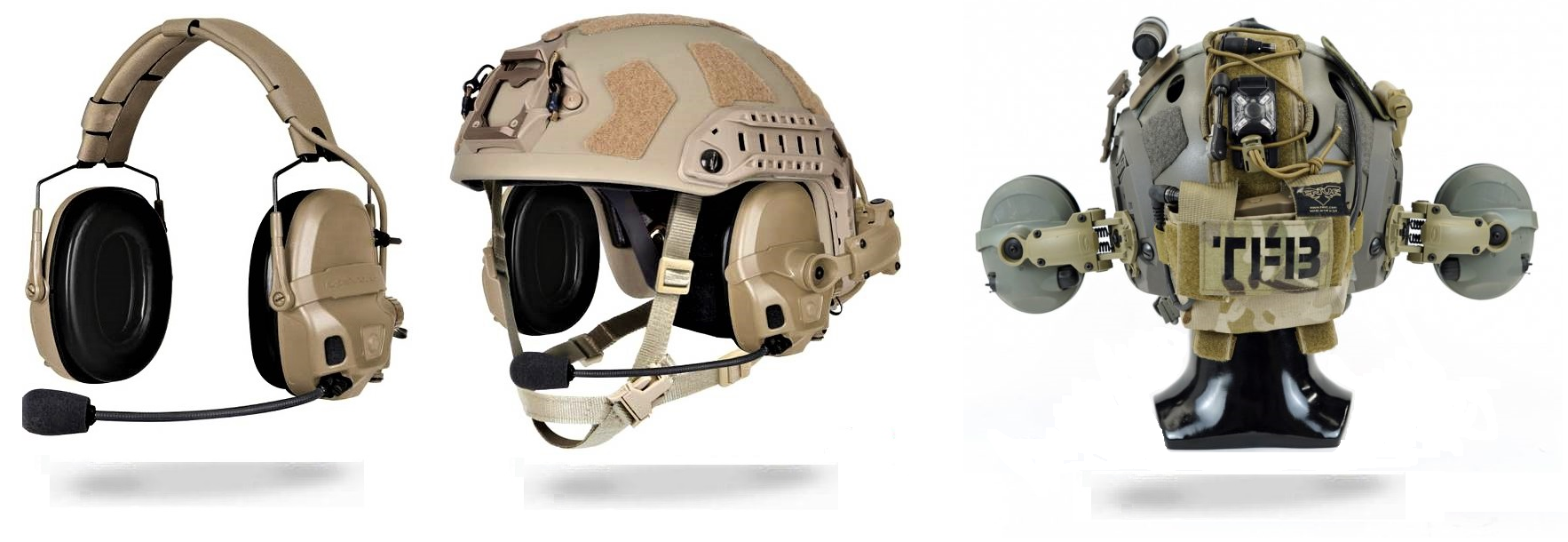

Una versión mejorada de la Ops-Core RAC fue el auricular AMP,
el diseño de los propios brazos se simplificó, ya que el
diseño de la RAC resultó ser demasiado fácil de romper
debido a su complejidad, los auriculares también no se
quedan en su lugar lo suficientemente bien debido a las
ondas de presión de las explosiones (un problema que también
afecta al soporte 3M por cierto).
Además, los auriculares de la AMP ahora se pueden transferir
fácilmente a una diadema, para poder utilizar la AMP sin
casco, también el micrófono boom se puede mover fácilmente a
la izquierda o a la derecha.

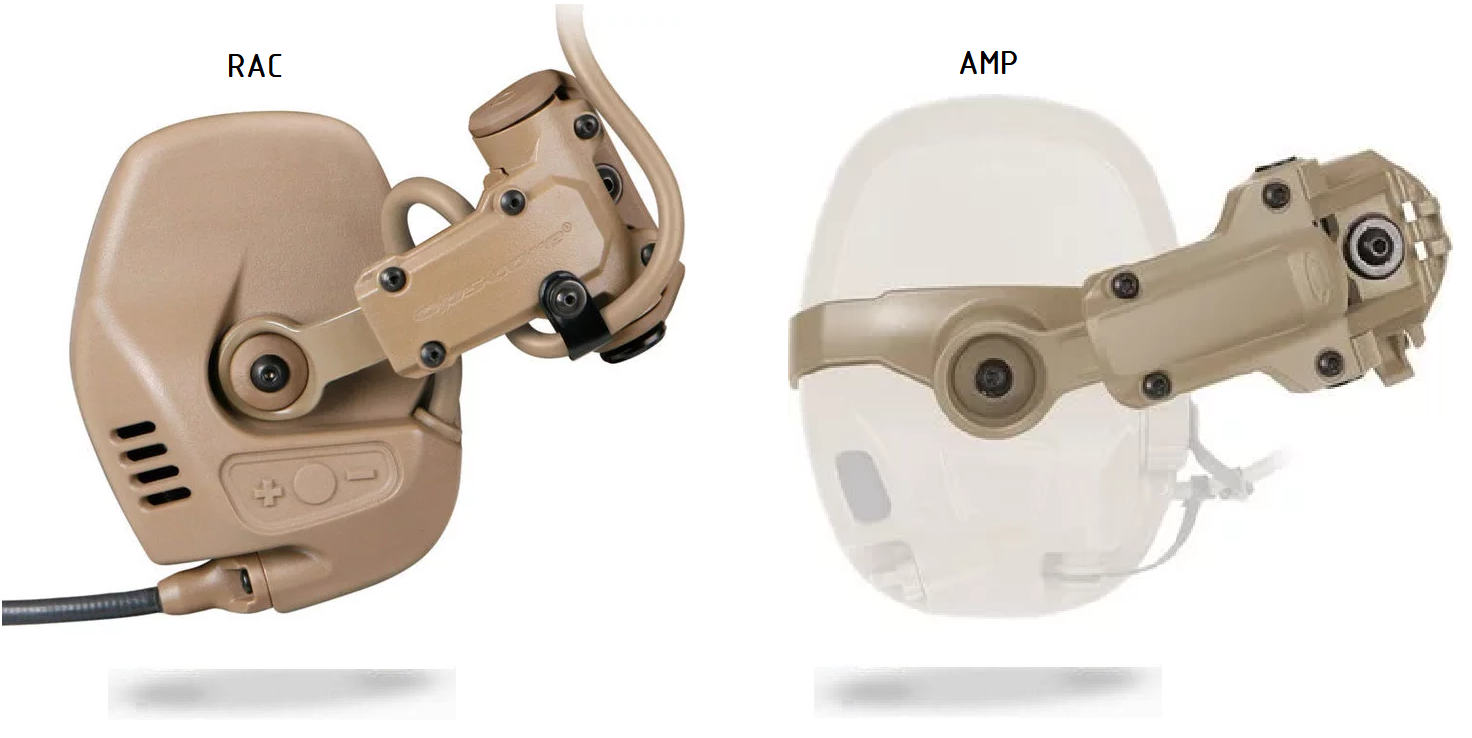

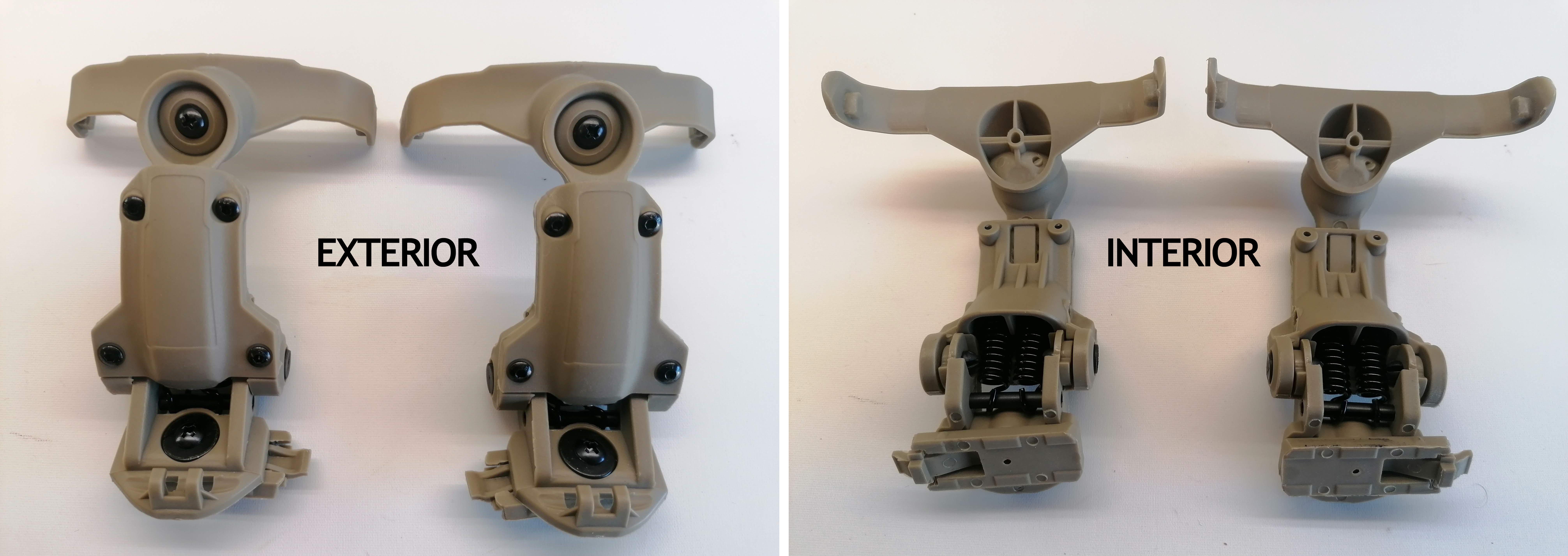

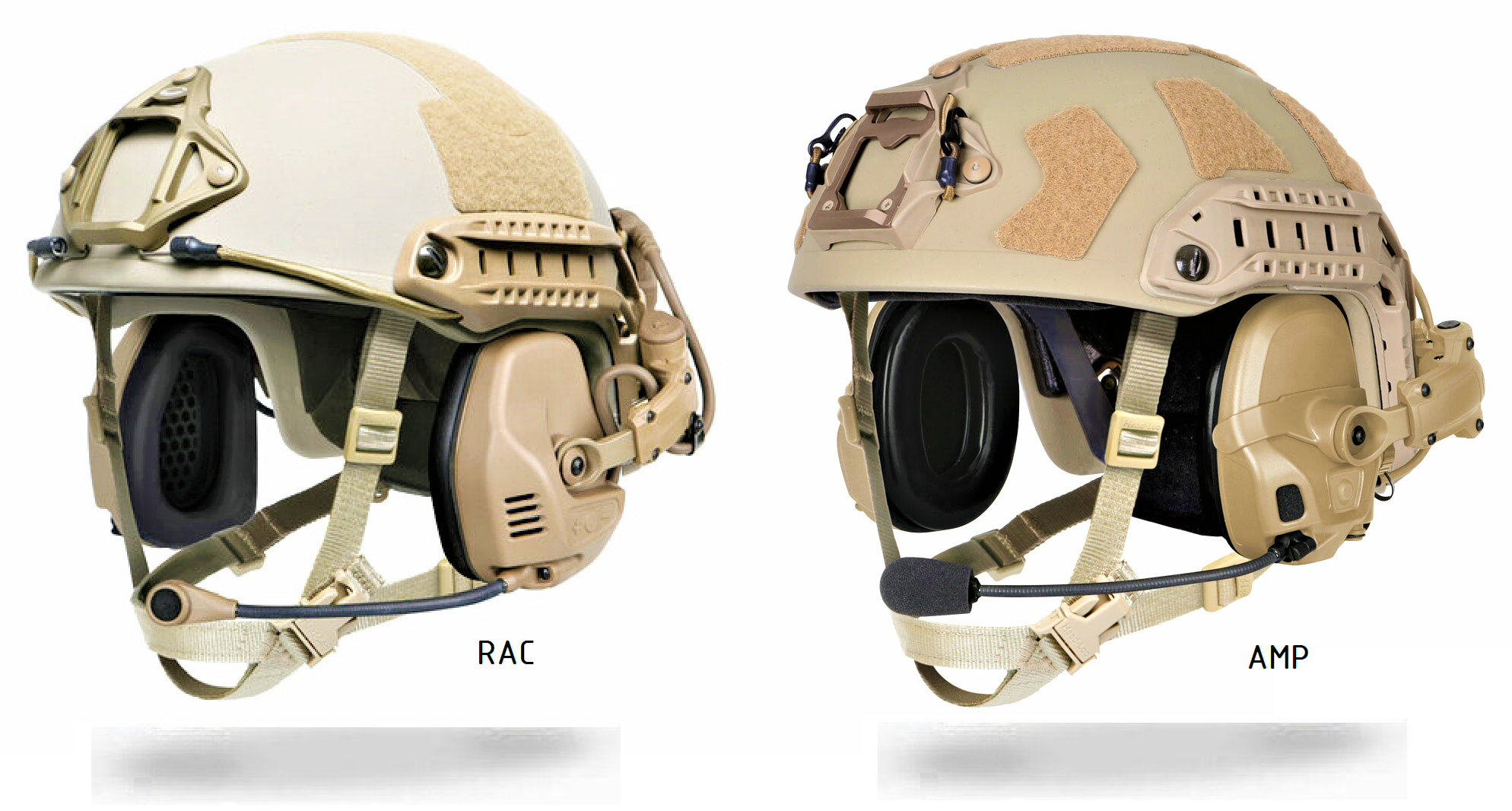

3.3.2 RAC frente al AMP
En las imágenes siguientes puedes comparar el RAC y el AMP
entre sí,
Presta atención a los detalles de los auriculares, la
fijación permanente del RAC, comparada con el clip del AMP,
los detalles de los brazos
4.0 USSOCOM SPEAR CASL / CASM
SPEAR es un programa a largo plazo, de evaluación y
modernización, del USSOCOM
En 2017 , el programa SPEAR FTHS evaluó los sistemas "headbourne"
del USSOCOM, lo que llevó a la introducción del Ops Core
FAST FTHS ( casco FAST actualizado)
- SPEAR (Special Operations Forces Personal Equipment Advanced Requirements:
Equipo personal de las Fuerzas de Operaciones Especiales
con requisitos avanzados)
- FTHS(Family of Tactical Headborne Systems: Familia
de sistemas tácticos para la cabeza)
Parte de SPEAR, y relacionado con FTHS fueron
- CASL (Communication Accessory Suite Land:
Conjunto de accesorios de comunicación en tierra)
- CASM (Communication Accessory Suite Maritime:
Conjunto de accesorios de comunicación marítima)
Estos consistían en auriculares y PTT adecuados
seleccionados para su uso por las SOF, y en conjunción con
los programas más amplios del NGTC (que a su vez condujeron
a la nueva radio Harris PRC-163).
- Programa NGTC (Next Generation Tactical Communications:
Comunicaciones tácticas de nueva generación)
- Radio NGHH (Next Generation Handheld: Nueva
generación de dispositivos portátiles).
Ops Core ganó en 2019 el programa CASL con sus auriculares
AMP, (además de su contrato para el FAST (Otro ganador en
este programa: INVISIO con su V60 PTT y auriculares X5)
5.0 Recreación / Airsoft
Así que si has leído mi introducción es probable que entiendas
ahora, que para los recreadores / Airsofters que quieren
construir un kit USSOF al día, el auricular AMP puede ser muy
atractivo. Ahora el original Ops Core AMP cuesta 1500$, y muy
probablemente para la mayoría de nosotros una especie de quimera
inaccesible. TS TAC-SKY, un fabricante chino, ha desarrollado
una réplica del AMP que puede considerarse una alternativa algo
más económica.
6.0 Auriculares TAC-SKY AMP
TAC- SKY es un fabricante de China, que hace repro's de equipos
de comunicación existentes, tales como auriculares, PTT's, y
radios ficticias. TAC-SKY hace su propio I + D, producción, y
tienen su propia tienda oficial TAC-SKY y tacticalskystore en
AliExpress.
El artículo más nuevo de TAC- SKY es este repro de los
auriculares Ops Core AMP, según TAC- SKY está construido
alrededor de un DSP (Digital Sound Processor) para un
rendimiento óptimo, y la capacidad de doble comunicación.

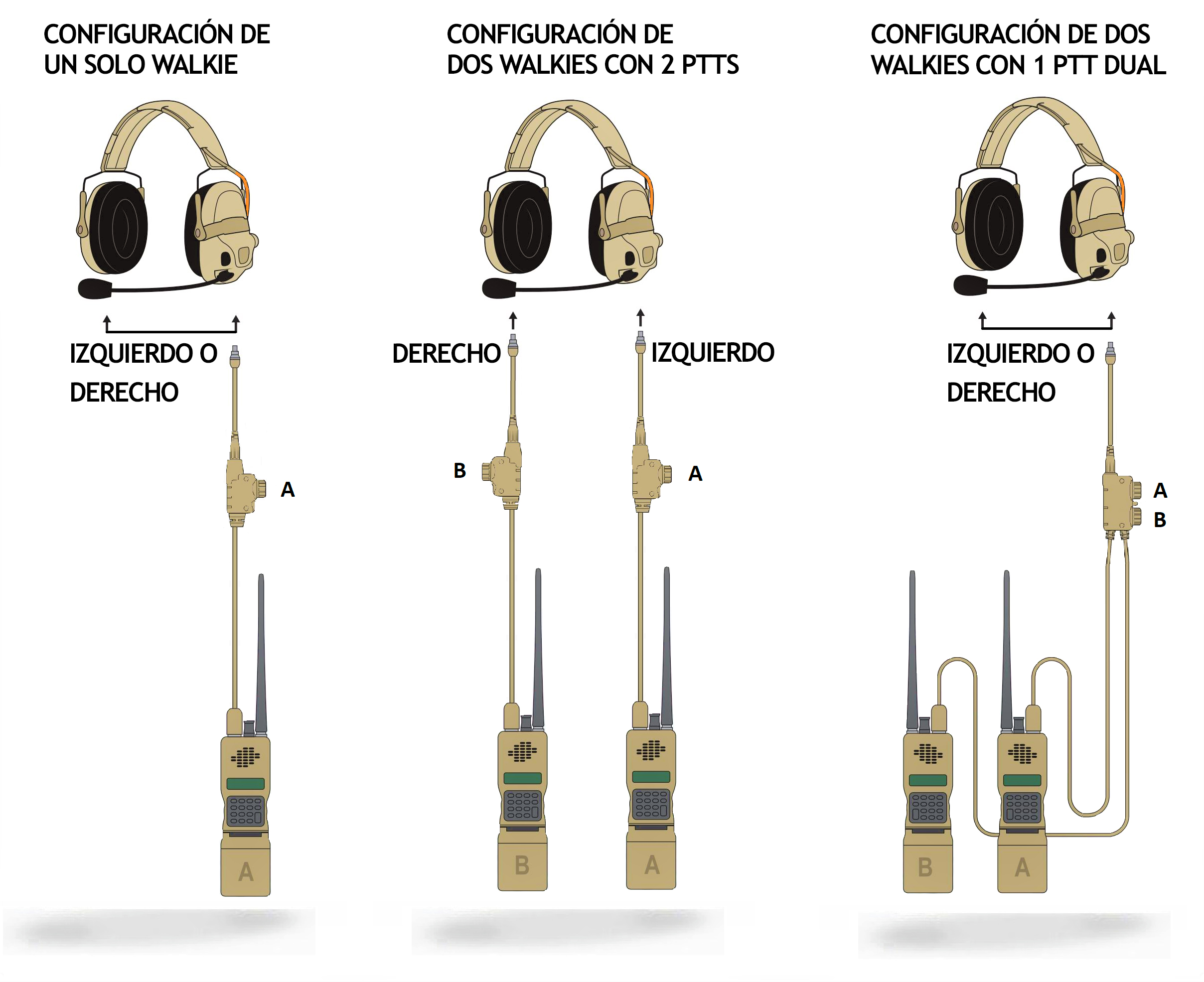

El TAC-SKY AMP existe en dos versiones
-
Versión militar compatible con radios y PTT de
especificaciones militares (Peltor, Earmor, TCA, TRI)
-
Versión civil compatible con radios y PTT civiles
(Kenwood, Baofeng, ZTac)
Así que asegúrate de seleccionar los auriculares adecuados,
y el cable compatible con tu radio y PTT, si hay alguna duda no
dudes en ponerte en contacto con el propietario de la tienda,
responden rápido, profesional, y son muy útiles.

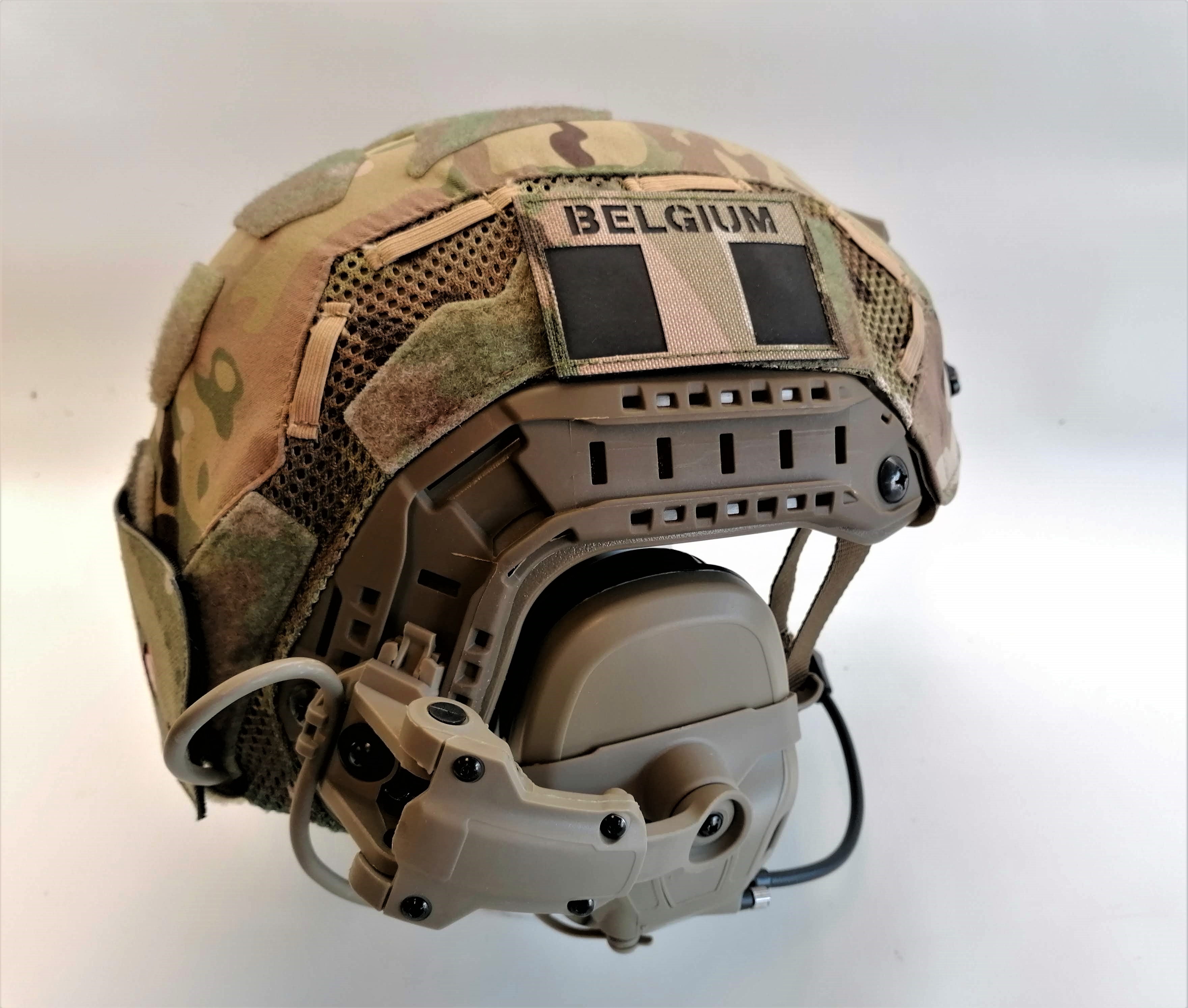

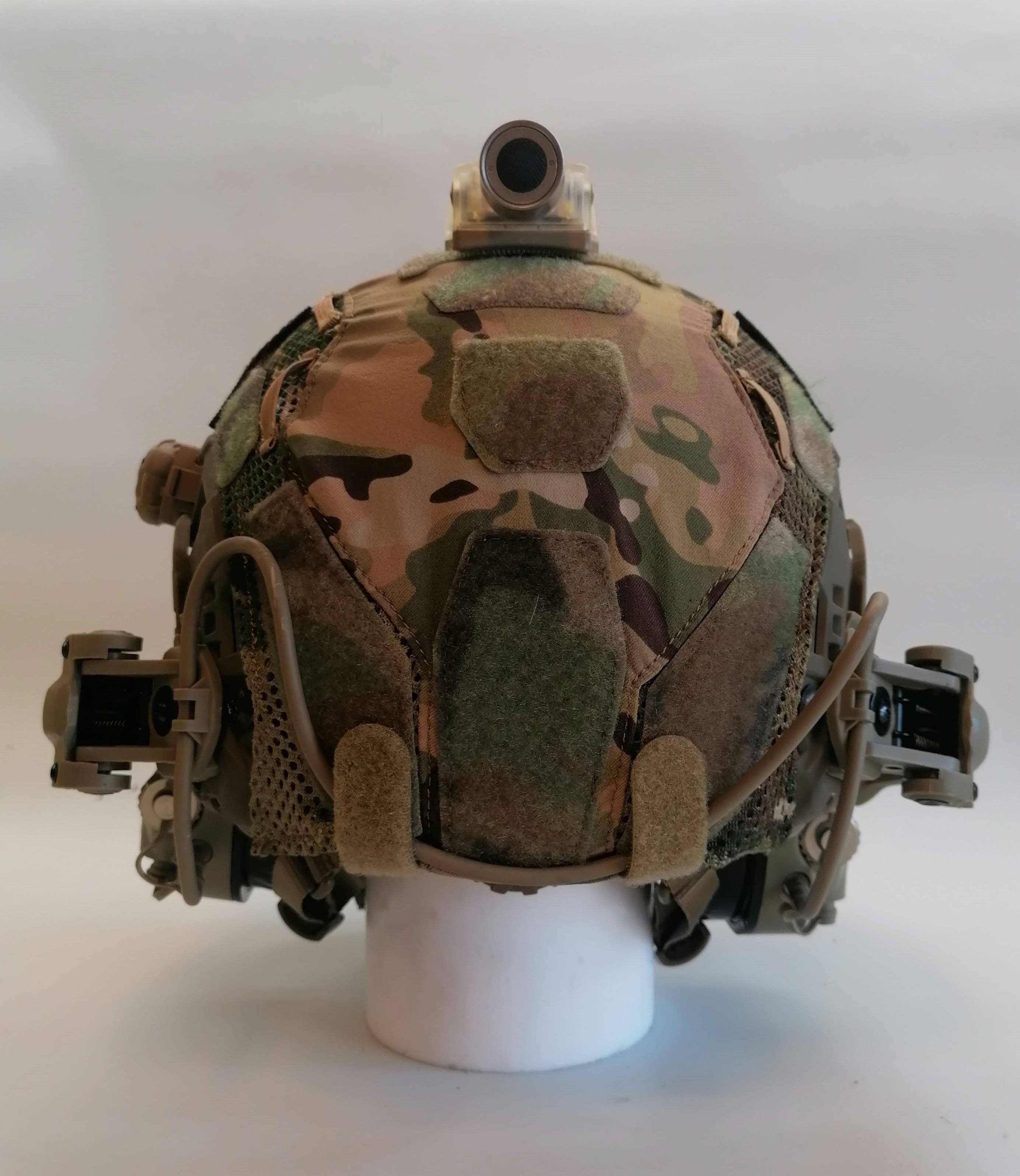

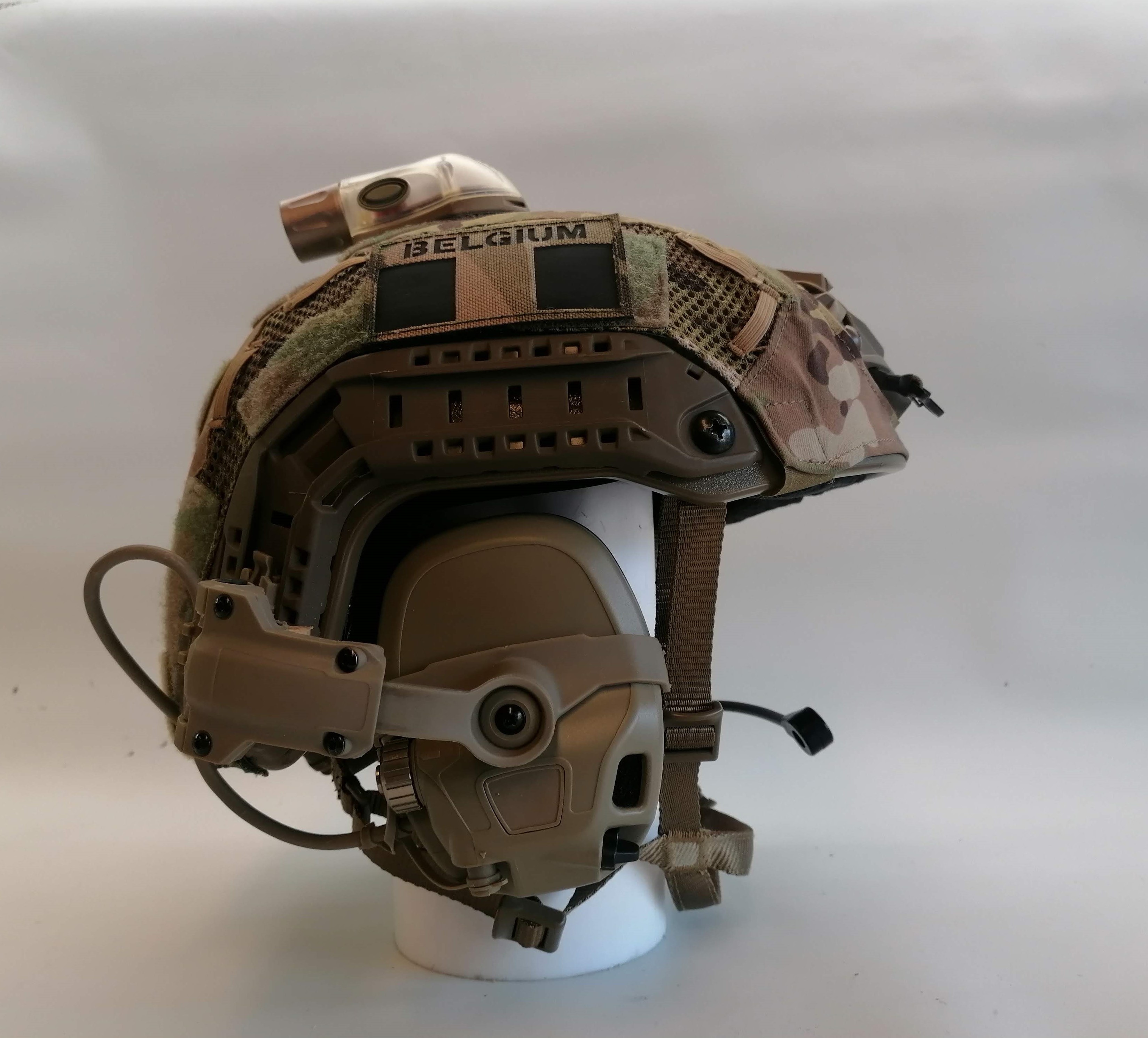

Para esta revisión, TAC-SKY me envió sus nuevos auriculares AMP,
en la versión civil, y un código de descuento para los
compradores potenciales: EUJ2RPM5G3KN

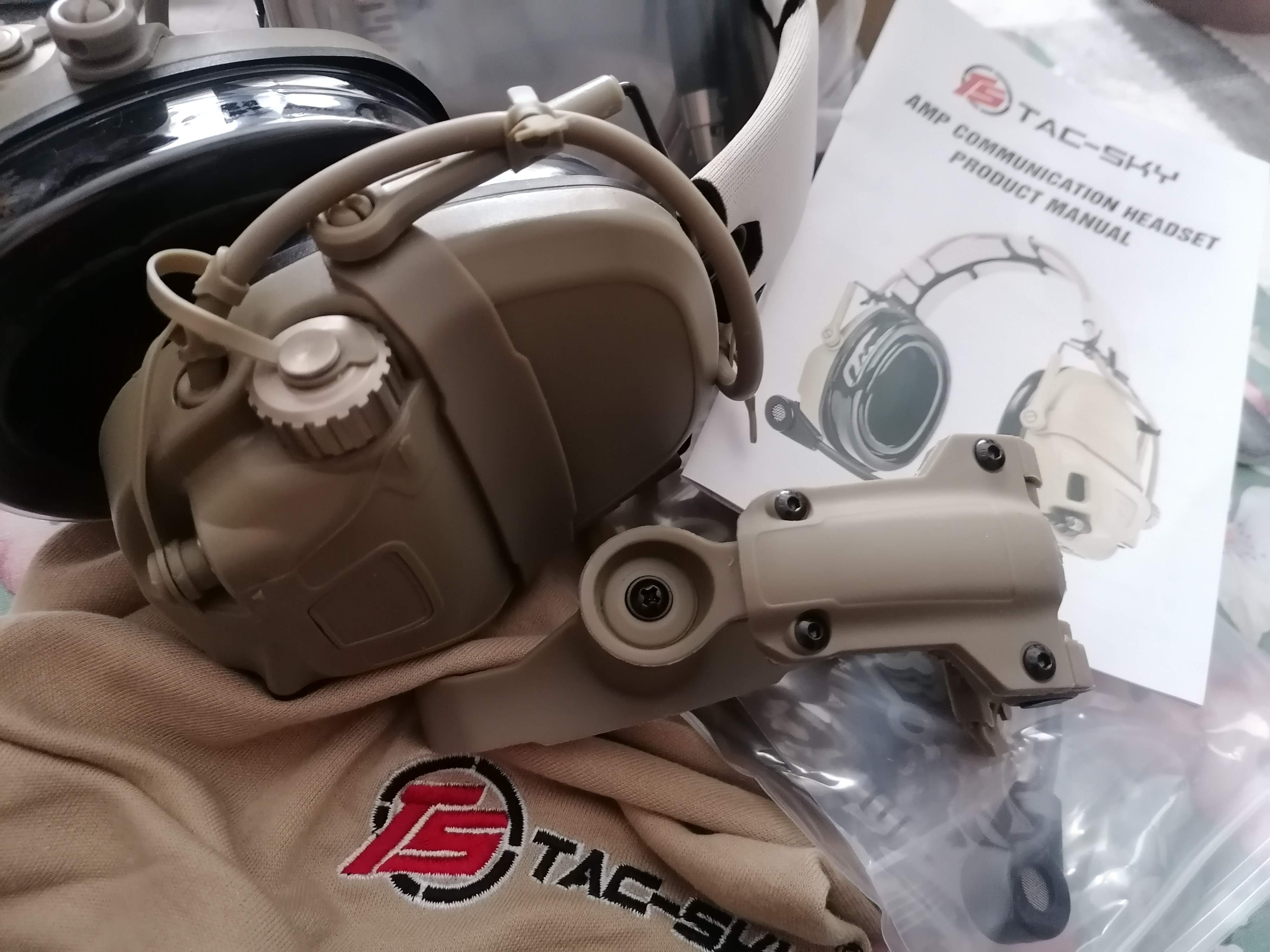

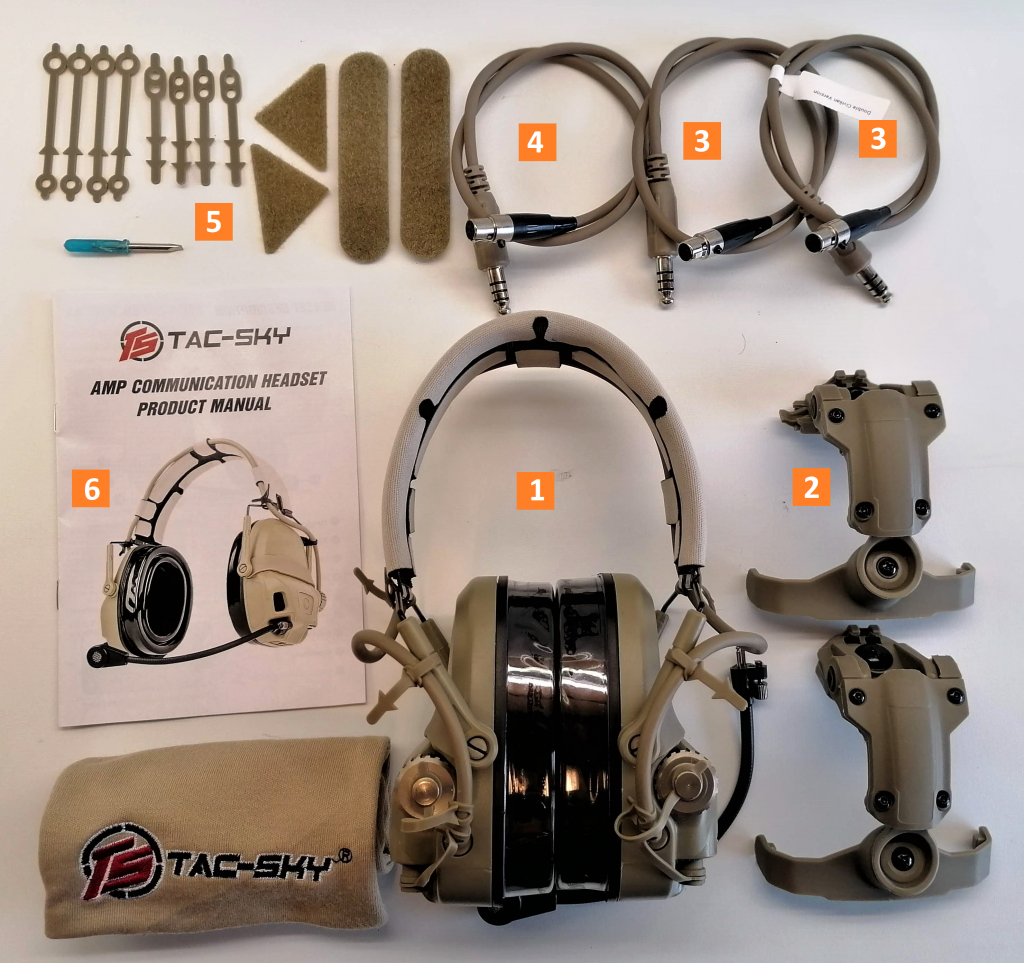

6.1 Unboxing
El TAC-SKY AMP viene en una caja de cartón marrón, en el
conjunto:

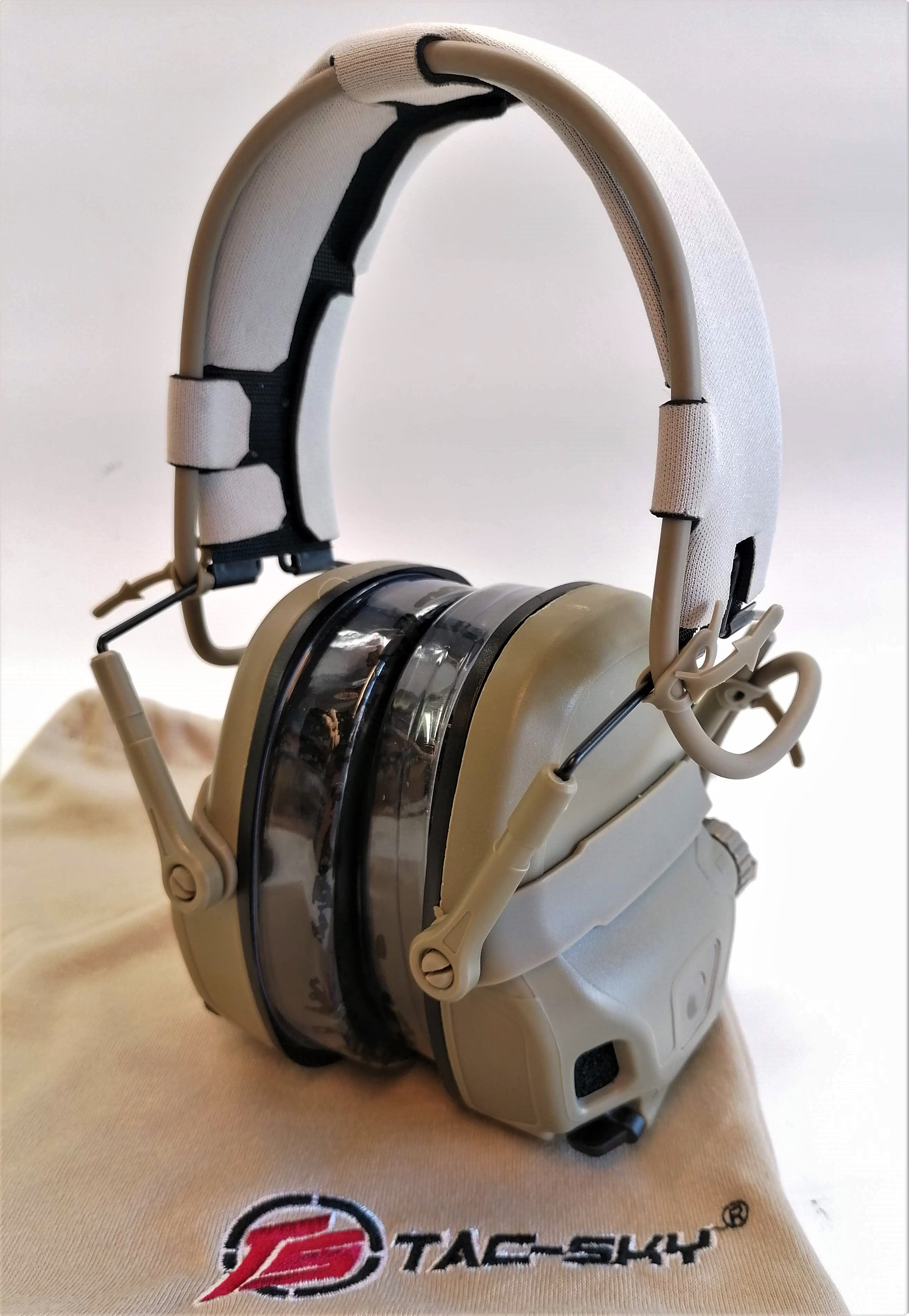

.1 Los auriculares unidos a la diadema, en una bonita bolsa
protectora de tela suave

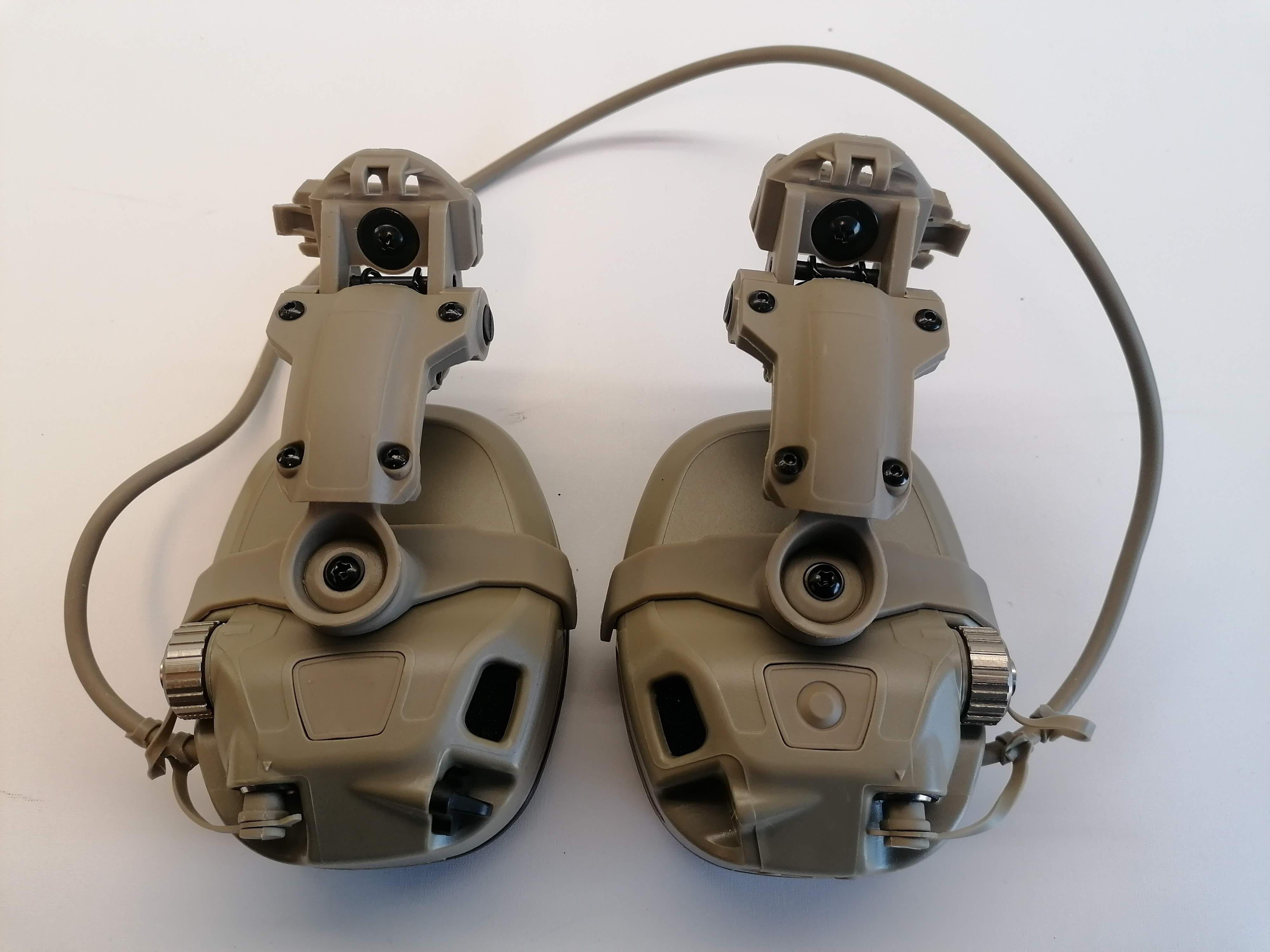

.2 Los soportes para casco AMP
.3 Dos cables de comunicación dobles
.4 Un cable de comunicación sencillo
.5 Un conjunto de gestión de cables que incluye correas de
velcro, correas de goma para cables y un "pequeño
destornillador".
.6 Un manual.
6.2 Exteriores

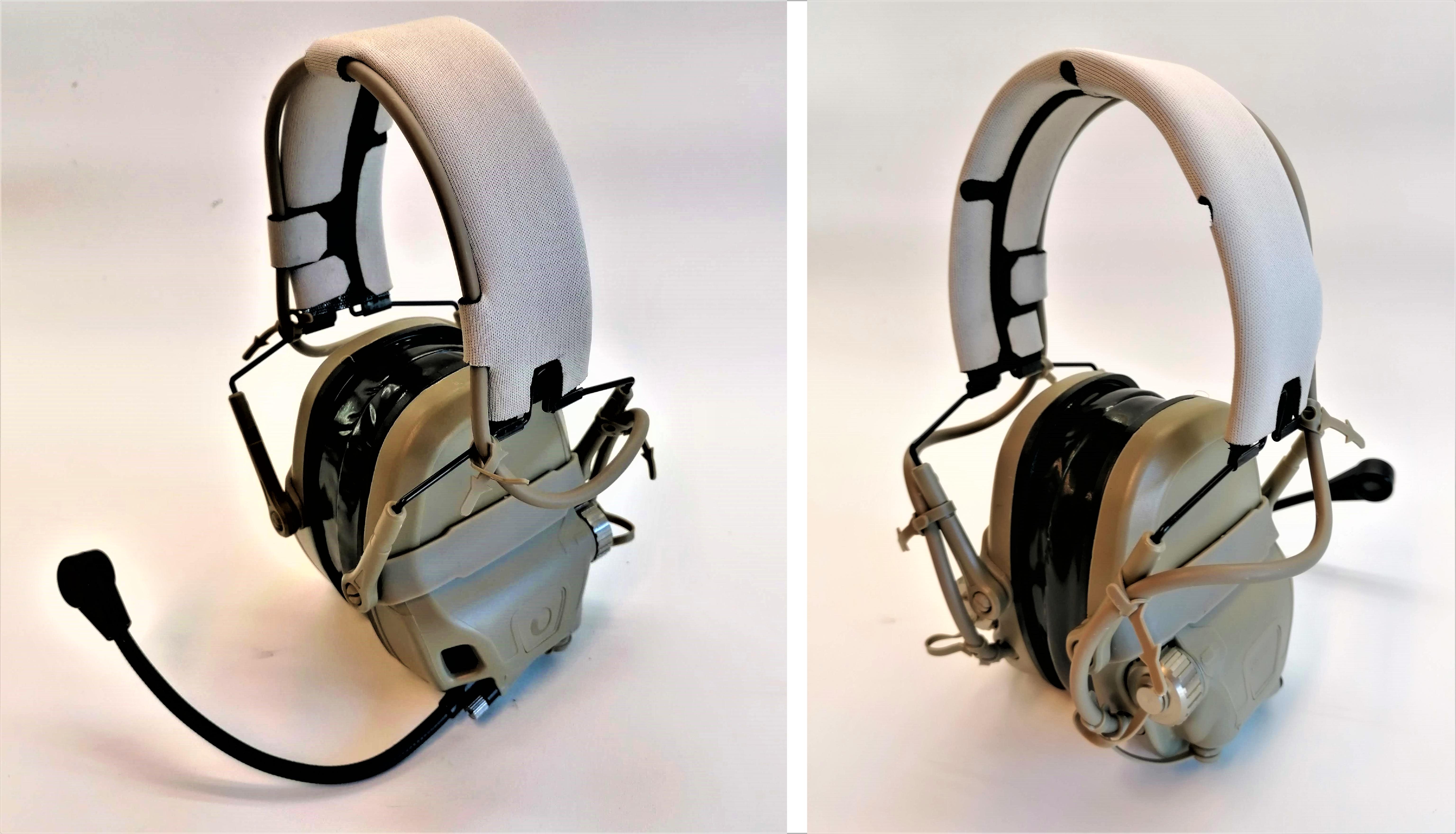

6.2.1 Los Auriculares
Como ya se ha mencionado, los auriculares están unidos a la
diadema.

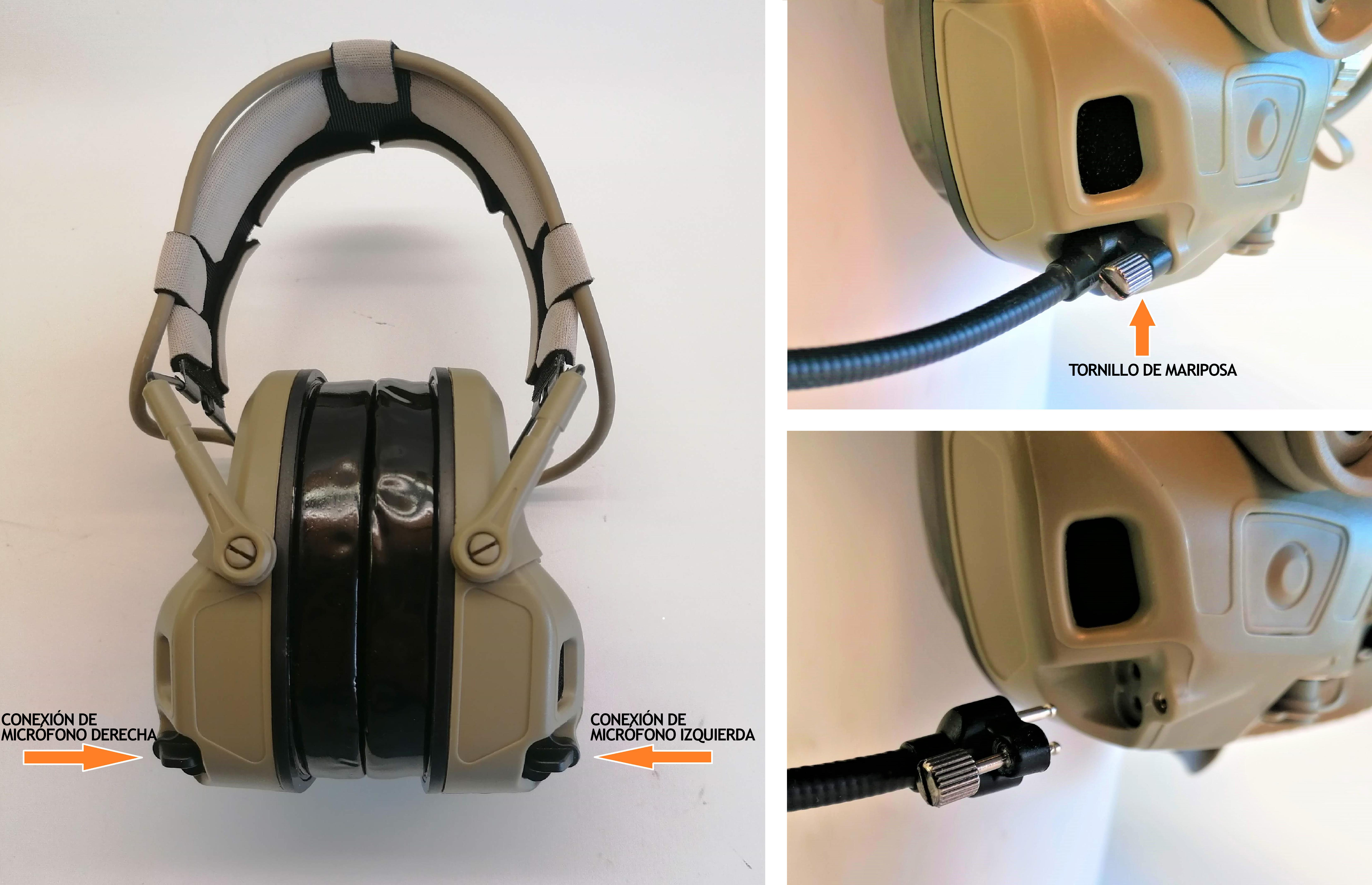

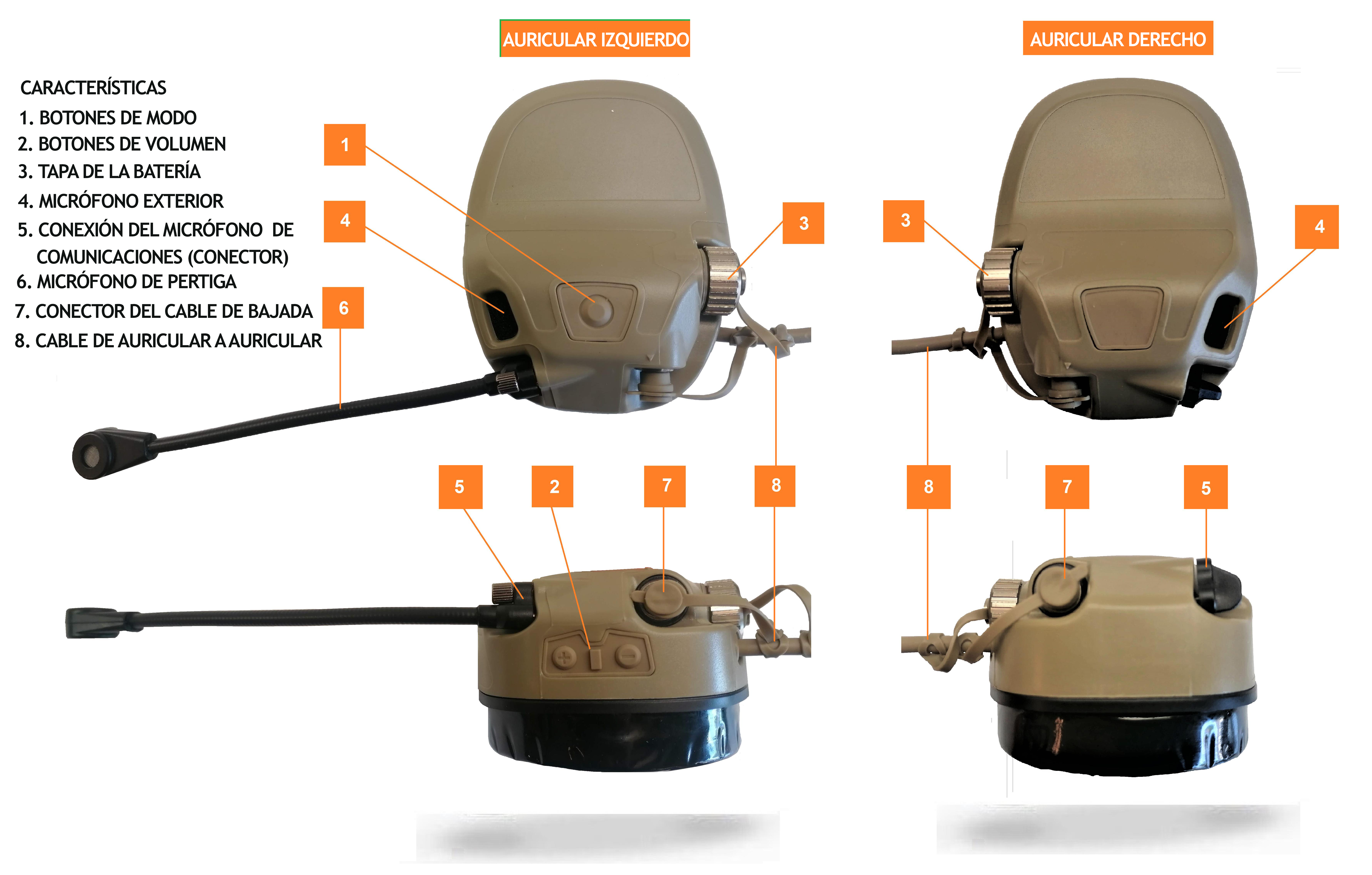

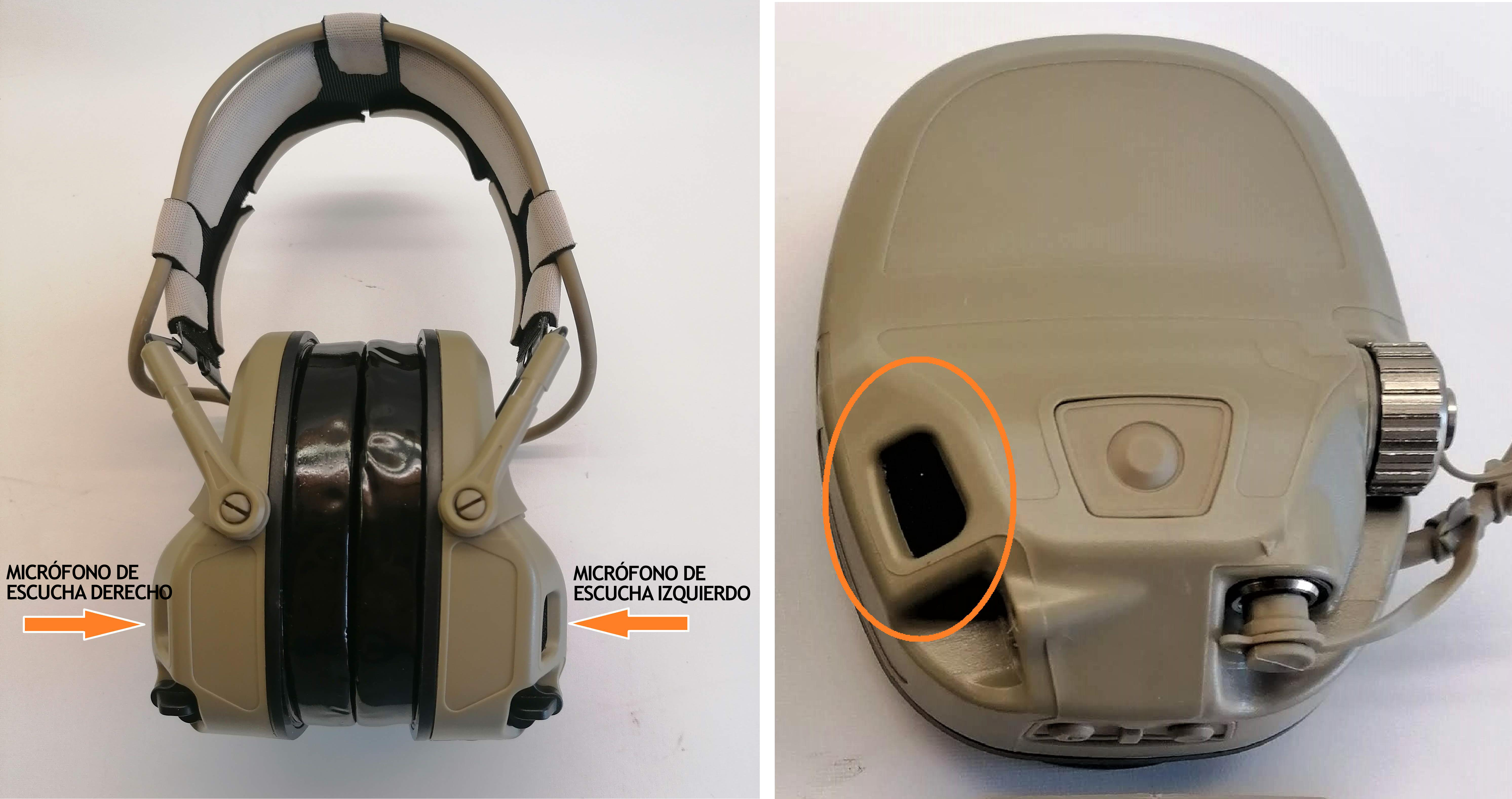

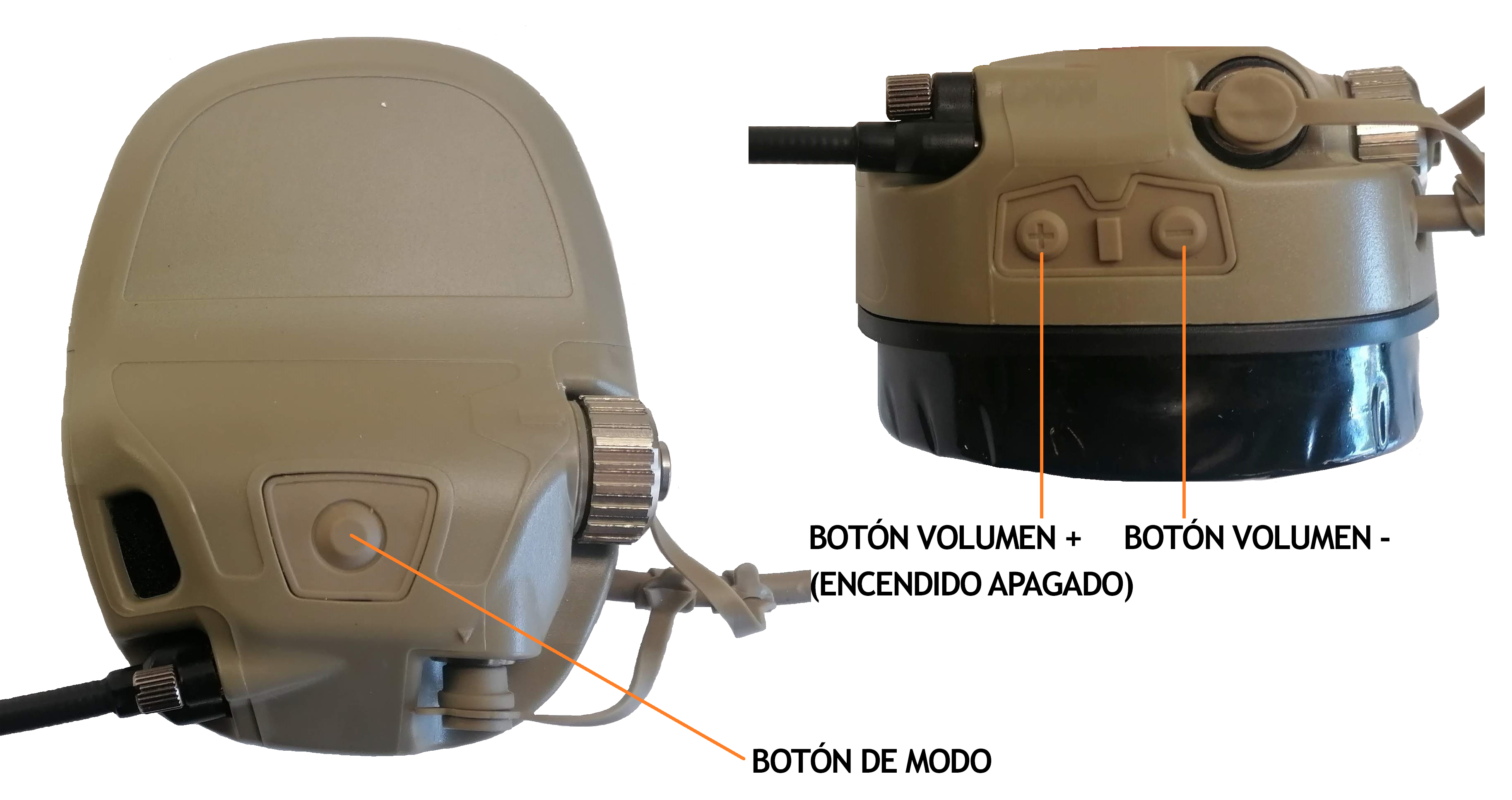

En la siguiente imagen todas las características de los Ear
Cups

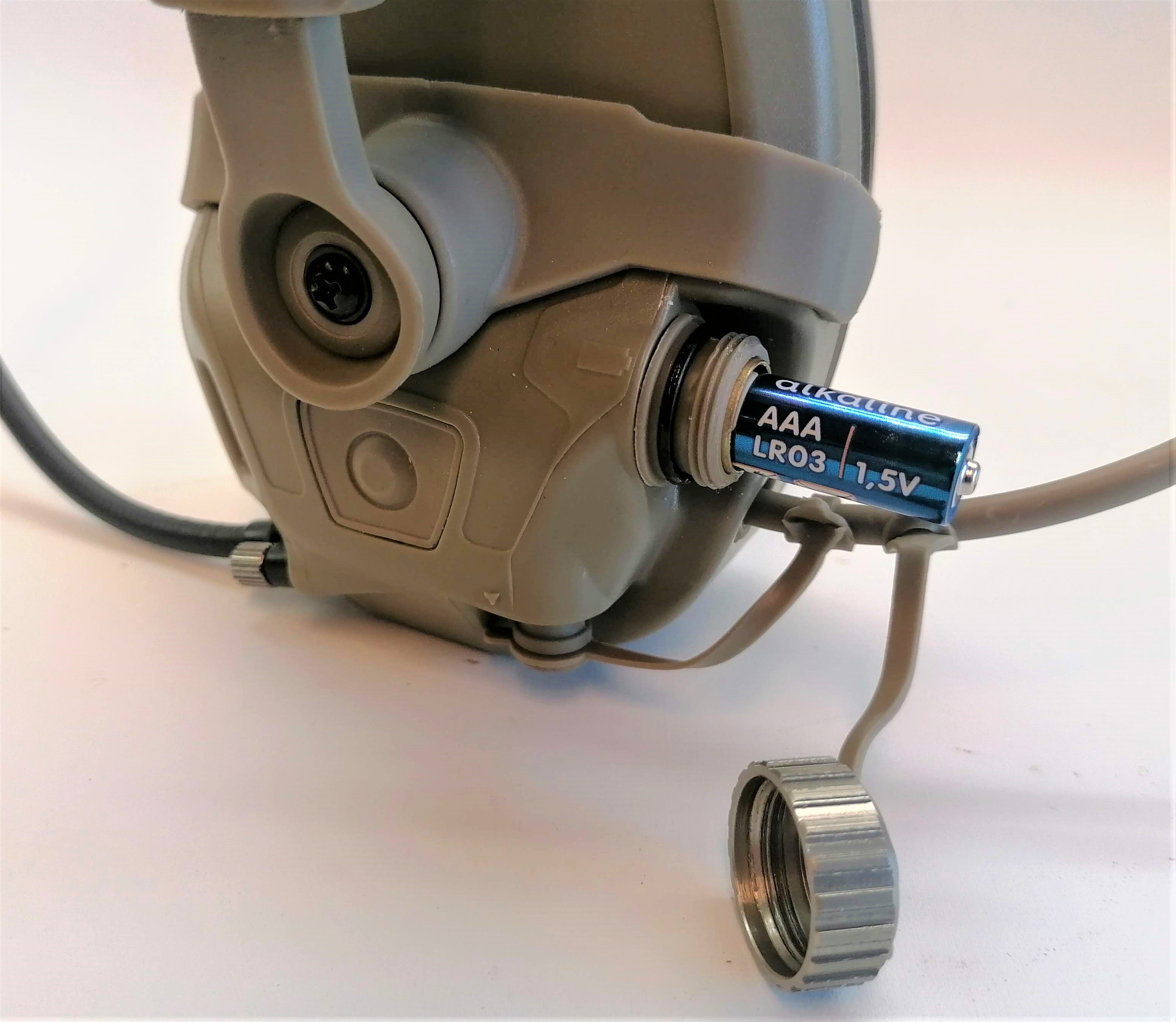

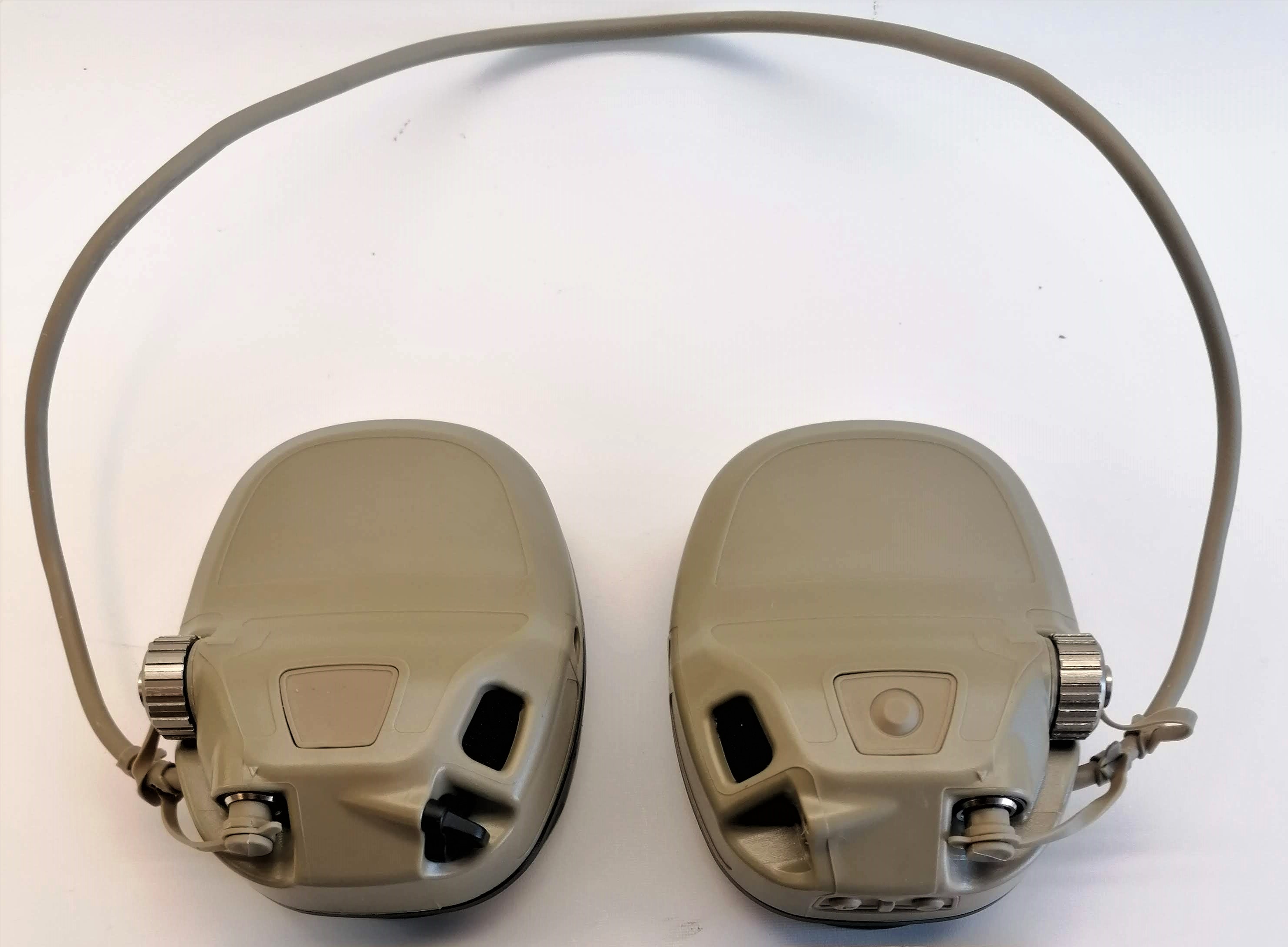

En la parte exterior los auriculares son idénticos
(excepto los controles) en la parte trasera vemos las tapas
metálicas de las pilas que aseguran los compartimentos de las
mismas, cada lado aloja una pila AAA. Las tapas se sujetan con
una correa de silicona.
NOTA: La tensión del muelle, en la carcasa de la batería, es
fuerte, y la rosca macho es de plástico, esto puede dañarse
fácilmente, empuje la tapa contra la tensión, con un dedo, y
atornilla la tapa con la otra mano en la carcasa.

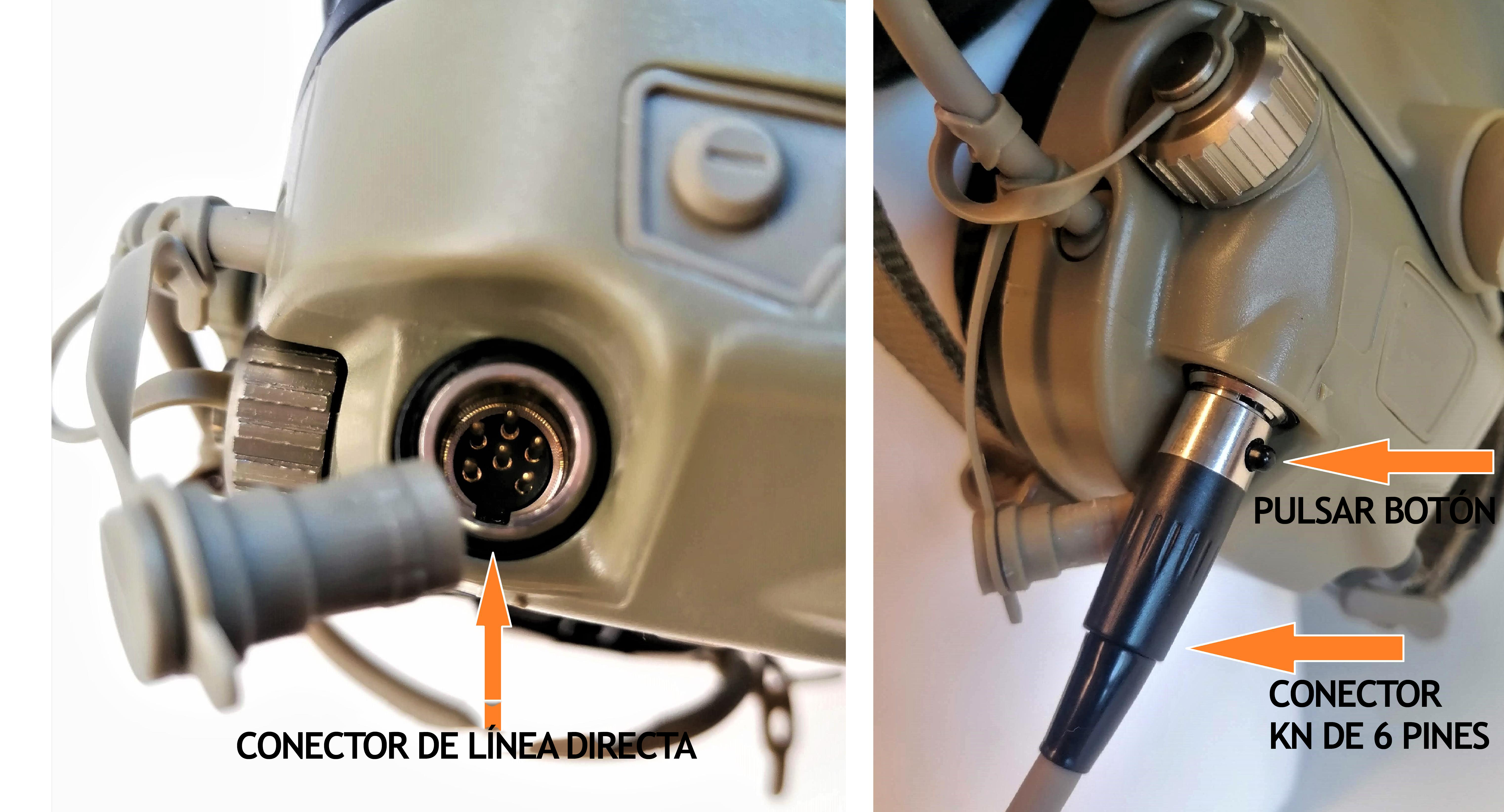

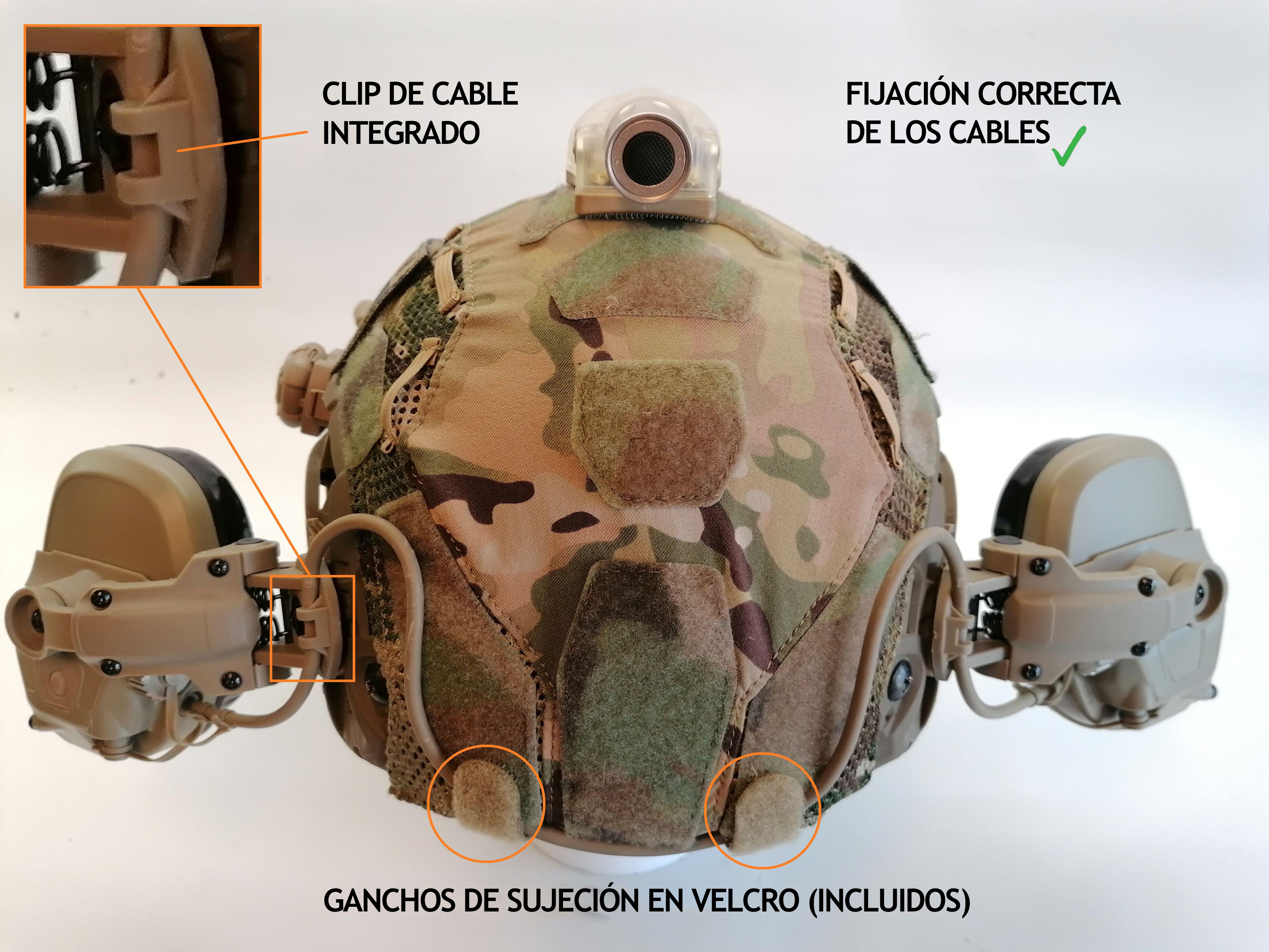

En la parte trasera también tenemos el cable que conecta
ambos auriculares, se trata de una conexión permanente, el cable
no se puede desconectar.
En la parte delantera tenemos el Boom Mic Port, que se puede
conectar a la izquierda, o la parte trasera Ear Cup, un tapón
cubre el Boom Mic Port.which no están en uso. El micrófono está
conectado con dos pines y se fija con un tornillo, un pequeño
destornillador de cabeza plana se suministra con el kit.En la
parte delantera tenemos el puerto del micrófono de pértiga, que
puede conectarse al auricular izquierdo o trasero; un tapón
cubre el puerto del micrófono de pértiga cuando no se utiliza.
El micrófono está conectado con dos pines y se fija con un
tornillo, un pequeño destornillador de cabeza plana se
suministra con el kit.
También en la parte frontal, los dos micrófonos de ambiente
reproducen los sonidos del entorno a través de los auriculares
para aumentar el "sentido de la situación". La función de
comunicación por radio continúa con el micrófono de ambiente
activado o desactivado.
En la parte inferior del auricular izquierdo hay un botón +
y otro - que activan o desactivan el auricular y ajustan el
volumen de salida en pasos incrementales. Una señal vocal (voz
masculina inglesa) suena cuando se activan los botones. En el
centro del auricular izquierdo, tenemos el botón de modo, para
cambiar entre el modo normal, y el modo sonido ambiente. Una
señal vocal (voz masculina inglesa) suena cuando se activan los
botones.
En la parte inferior trasera, de ambos auriculares, se
encuentran las conexiones para los cables de comunicación,
cuando no están en uso estos están cubiertos con un tapón de
silicona, el cable (para el PTT) se puede conectar a la
izquierda, o el lado derecho, o ambos lados se pueden conectar a
un PTT por separado en una configuración de comunicación dual
(lo explicaré más adelante).
6.2.2 La cinta ergonómica para la cabeza
Tiene un diseño simple, pero eficaz, la banda en sí está
envuelta en un material de tela suave, con 3 correas de velcro
integradas, para asegurar el cable de auricular a auricular, lo
que permite una transición rápida y fácil entre el casco y la
banda para la cabeza, El diseño delgado de la banda permite
llevarla debajo de los cascos.
En los extremos de la diadema tenemos los llamados brazos,
que son de plástico, y conectan los auriculares a la diadema, un
sistema simple pero eficaz, en el interior de los brazos hay 2
muescas que encajan en los orificios correspondientes de los
auriculares.
6.2.3 Los Brazos de Carril
Incluido con el kit: los Rail Arms, que permiten instalar los
auriculares directamente en un casco con rieles ARC (Accessory
Rail Connectors), se ha mencionado anteriormente en mi sección
de introducción de los brazos AMP son una versión mejorada de
los brazos RAC legado, el diseño es mucho más simple, los brazos
son accionados por resorte para mantener los auriculares
firmemente, pero cómodo presionado contra las orejas.

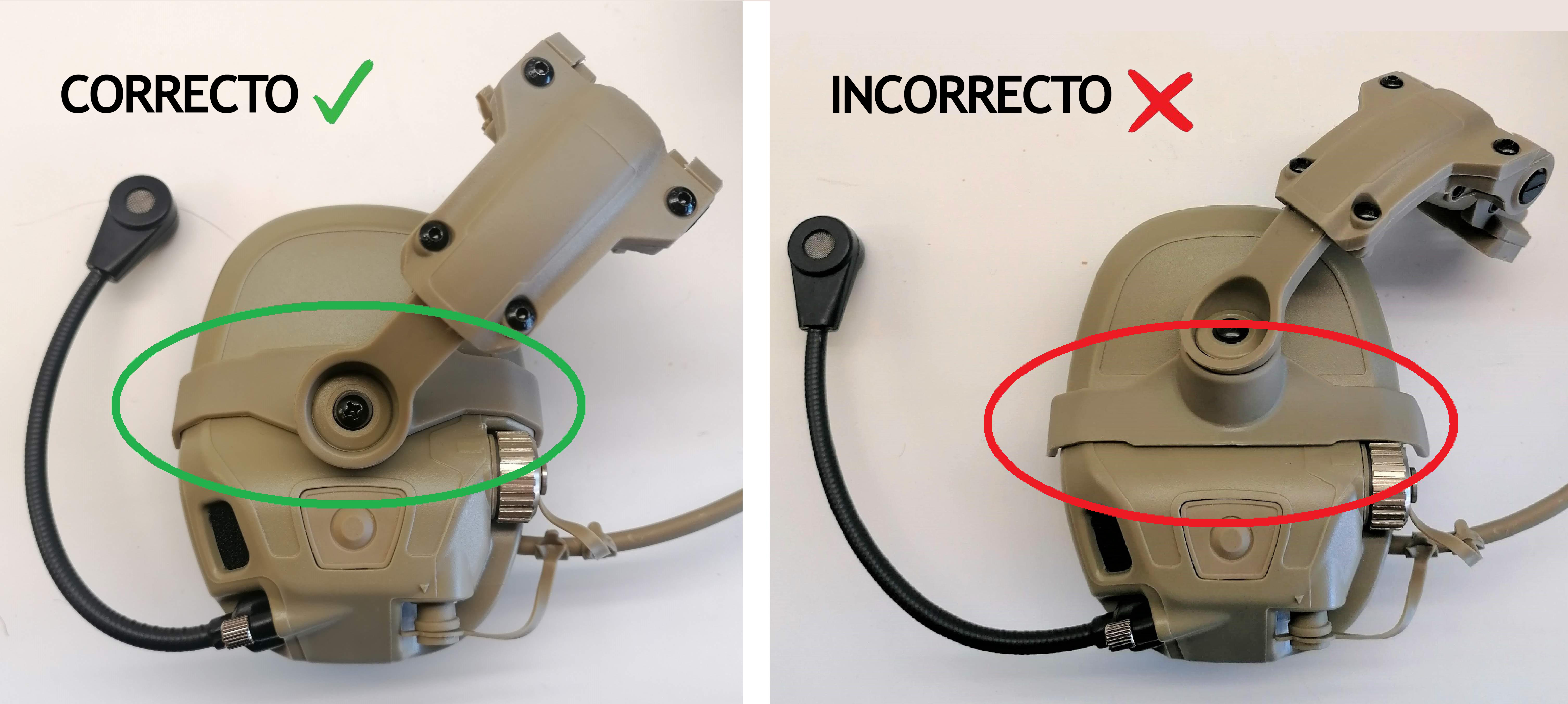

NOTA: Tan obvio como pueda parecer, la instalación de los
auriculares en el soporte (correcto), y el sentido en realidad
puede ser muy confuso, pero a continuación puedes ver la forma
correcta.
Cuando los auriculares estén correctamente fijados a los
brazos del raíl, pueden fijarse al raíl ARC deslizándolos en las
ranuras traseras.
NOTA: Una vez montados los brazos del raíl, el cable debe
ser colocado como se muestra a continuación.
Los brazos del carril AMP se deslizan en la mitad posterior
del carril ARC y se pueden bloquear en 3 alturas diferentes, los
brazos se pueden deslizar hacia delante y hacia atrás, y los
auriculares giran en los brazos para que se puedan colocar en
diferentes formas y tamaños de cara.

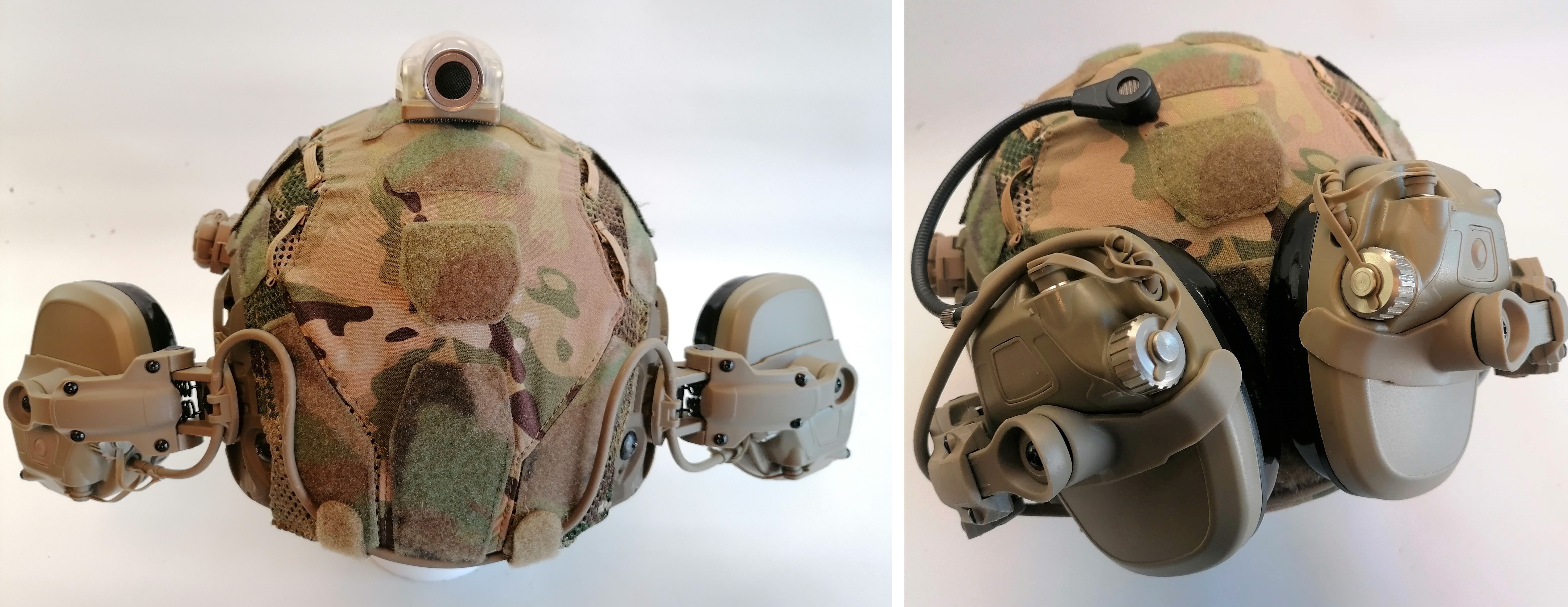

Los brazos de los raíles pueden extraerse hasta que se
mantengan abiertos por la tensión del muelle, lo que yo llamo la
"posición Mickey Mouse". A partir de ahí, pueden girarse hacia
atrás hasta que los auriculares se apoyen en la parte posterior
del casco, lo que se conoce como "posición replegada".

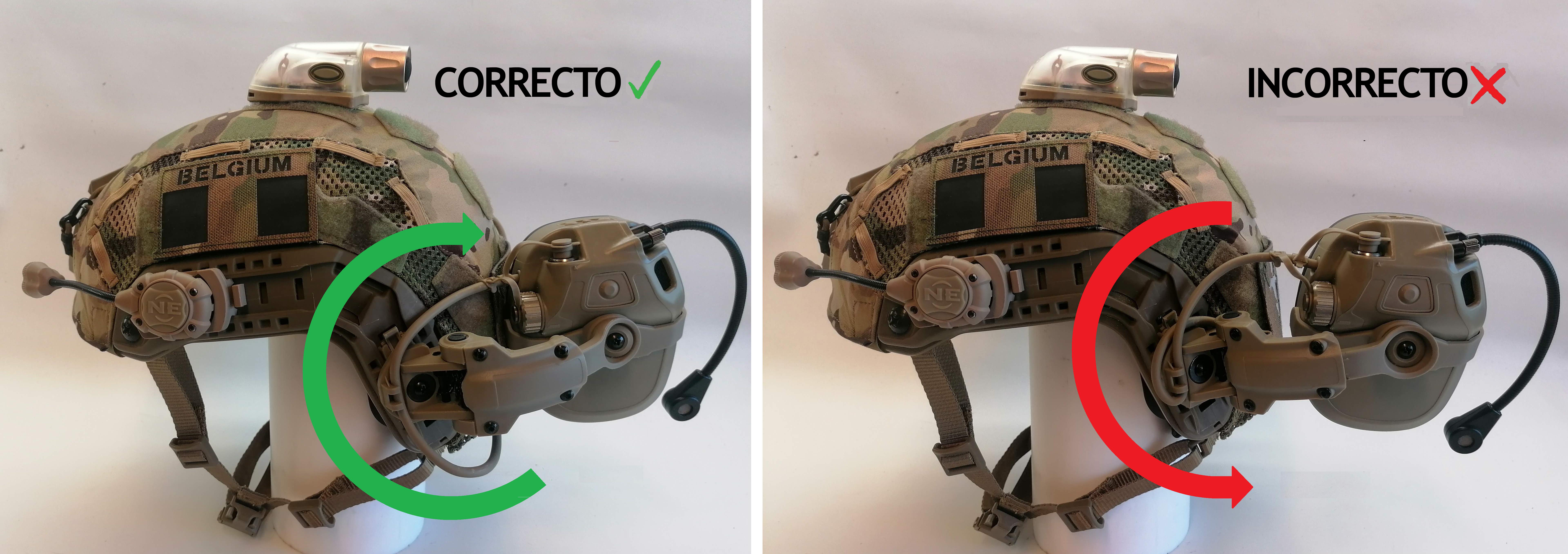

NOTA: Los brazos del raíl sólo pueden girarse hacia arriba o
hacia atrás, de lo contrario el cable de auricular a auricular
quedaría pinzado.
6.4 TAC-SKY vs Ops Core AMP
El TAC-SKY AMP es una réplica bastante buena del Ops Core
original, excepto por algunos detalles. como la falta de las
marcas del Ops Core, conectores de descarga, tapas de las
baterías, etc... Una pena para aquellos a los que les gustan los
detalles (como a mí), pero una elección comprensible para TAC-SKY
para evitar demandas por derechos de autor.
6.5 Funcionalidad
El TS AMP, tiene 3 modos, que se pueden seleccionar con el botón
Mode (carcasa auricular izquierda)
Una señal vocal (voz masculina inglesa) suena cuando se activan
los botones.
1.Modo silencioso
Con una sola pulsación en el botón Mode, a la izquierda, el AMP
se puede cambiar a modo silencioso, aquí el sonido ambiente ya
no se amplifica, y el auricular ahora funciona como un auricular
"orejera" estándar. El TAC SKY tiende a amortiguar bastante
bien. No tengo ningún equipo de prueba para verificar los
niveles exactos de reducción de ruido, pero de acuerdo con TAC
SKY, el auricular AMP fue probado a fondo, antes de la
producción real, y la venta.
2.Modo auditivo normal
Con otra pulsación del botón ModeI, se selecciona el modo Hear-Through
normal. En este modo, los sonidos ambientales del entorno son
audibles, pero no se amplifican, mientras que los ruidos fuertes
y nocivos se atenúan.
3.Modo de audición amplificada
Con una pulsación larga en el botón Mode se selecciona el modo
Amplified Hear-Through, o se deselecciona (mientras está en modo
Hear-Through) En este modo los sonidos ambientales del entorno
se amplifican, para una mayor conciencia ambiental, mientras que
los ruidos fuertes perjudiciales se atenúan. Yo tenía mucha
curiosidad por cómo esta función sería en un repro (sobre ⅕ el
precio de la original Ops Core) ahora no tengo un verdadero Ops
Core AMP para comparar por desgracia, pero puedo decir que
funciona sorprendentemente bien, y su comparable en calidad a mi
viejo ZTac COMTAC II.
NOTA: TAC-SKY Recomienda alternar entre ambos modos de Hear-Through
dependiendo del entorno para determinar la mejor configuración.
6.6 Cables y Conexiones
Un capítulo importante que puede ser un poco confuso, debido a
las varias opciones, ha sido mencionado antes: asegúrese de
tener el auricular, cable, PTT y Radio correctos (compatibles).
Versión Militar compatible con radios mil spec y PTT's (Peltor,Earmor,TCA,TRI)
Versión Civil compatible con radios civiles y PTT's (Kenwood,Baofeng,ZTac)
Lo siguiente que tienes que decidir es qué configuración de
comunicación vas a utilizar, ya que cada configuración requiere
un cable de bajada específico.
Comunicación simple (1 radio y 1 PTT) Cable de bajada simple
Comunicación Doble (2 radios y 2 PTT) Cable de bajada doble
NOTA: Cada cable simple o doble existe en versión militar o
civil, asegúrese de seleccionar el cable correcto.
6.7 Pruebas
1.Prueba de comunicación
Probamos los auriculares TS AMP, conectados a un smartphone, en
un entorno ruidoso (tráfico denso, voces, radio alta, etc.) e
intentamos mantener una conversación telefónica, especialmente
en el modo Hear-Through. Tenía mucha curiosidad por el
resultado, ya que el volumen máximo de salida no es tan alto en
comparación con los auriculares multimedia domésticos, pero debo
decir que no tuve ninguna dificultad para seguir la
conversación, a pesar de mi ligera pérdida de audición. Los
volúmenes son bastante equilibrados y me permitieron distinguir
las distintas fuentes. Dicho esto, si no hay amenazas
inminentes' comunicarse en modo silencioso es menos pesado, por
supuesto. El volumen de salida del sonido es ajustable en pasos
incrementales, mediante los botones + y - situados en el
auricular inferior izquierdo. Cuando se activan los botones
suena una señal vocal (voz masculina inglesa).
2. Prueba de protección auricular
Después probamos la calidad de la protección auricular en el
campo de tiro con .22LR, .38 Special y 9mm. Llevé los
auriculares durante toda la sesión, en el modo Hear-Through,
podía entender fácilmente la voz del instructor, mientras que
los zumbidos de las extracciones de aire eran tenues, cuando
caían los disparos, el AMP silenciaba automáticamente el sonido
fuerte, como se supone que debe hacer.
6.8 Conclusión
El auricular TAC-SKY AMP hace lo que debe hacer. Todas las
funciones funcionan bien. El AMP se ha replicado con bastante
precisión, a excepción de algunos detalles. como la falta de las
marcas Ops Core, una lástima para aquellos que gustan de los
detalles (como yo), pero una opción comprensible para TAC-SKY
para evitar demandas de derechos de autor, el acabado de las
piezas de plástico moldeado, podría ser mejor, hay un buen
montón de rebabas en el aspecto, y los bordes. En lo que a mi
respecta, el diseño modular (OpsCore) del AMP funciona muy bien.
El TAC-SKY AMP cuesta unos 245 euros, es bastante caro, pero
comparado con los 1500 euros del Ops Core AMP original, creo que
es un poco más asequible... esperemos que sea un precio de
lanzamiento y que baje en los próximos meses...
