Es la primera escopeta GBB de Tokyo Marui.
Personalmente, tenía las mismas expectativas (principalmente sobre la
estructura) que cuando salió la AA12, ya que fue el primer modelo de blowback de
gas que con 3 bolas por disparo, y parecía interesante, así que fui apor ella.
Esta vez, la reservé y la compré en Echigoya,
pero como la cantidad de cargadores vendidos estaba limitada a uno por persona,
solo compré un cargador de repuesto.
Desde hace poco, los modelos de Tokyo Marui
tienen muchos diseños de sus embalajes muy elegantes, pero el de la Saiga 12K se
basa en negro y tiene lo que parece ser el emblema de Izumash, el fabricante de
la Saiga.
Las explicaciones están escritas en caracteres
cirílicos en los lados izquierdo y derecho del recuadro, lo que le da un aire
ruso.
Por cierto, también hay un logotipo con la forma del logotipo de la empresa
Izumash. Se puede leer como MAPYN, pero ¿qué significa?
En el pasado, había muchos productos que se parecían a Tokyo Marui, pero me
pregunto si este también es el caso.
Me pregunto si se llama CANTA-12K en lugar de САЙГА-12К por consideraciones de
marca registrada...
Algo así como el logo de Izumash. [Nota
adicional] Me dijeron en un comentario que MAPYN es Marui, así que lo busqué en
cirílico y descubrí que realmente es Marui...

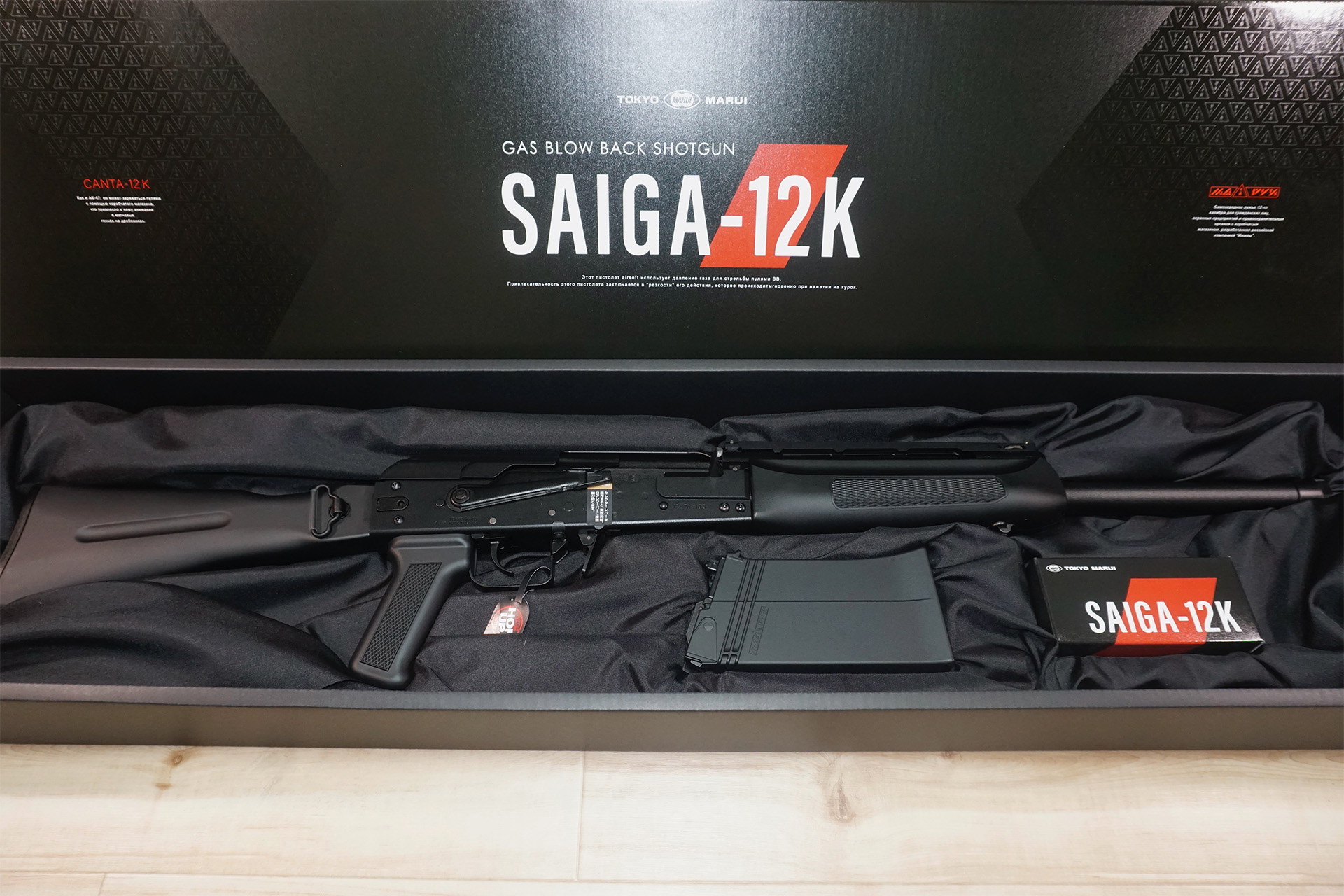

Cuando abres la caja, se ve así, y el interior
que contiene el arma, el cargador y los accesorios se coloca en un lugar
cubierto con un paño suave que es familiar para los modelos recientes de Tokyo
Marui.

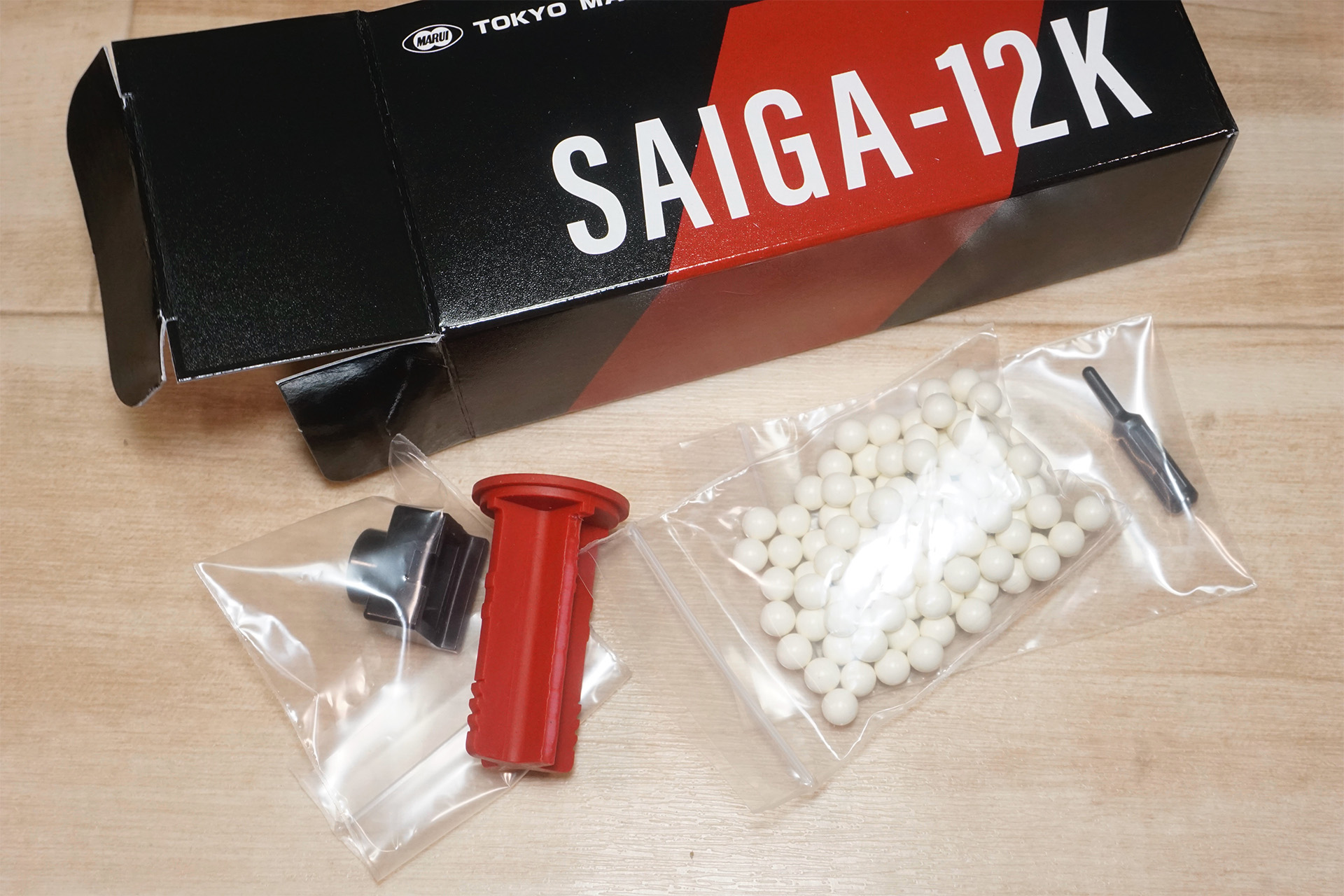

Accesorios.
Los accesorios incluidos están incluidos en
esta caja. Incluyen una punta que se fija al cargador de bolas, una tapa de
bocacha, una bala de bolas y una herramienta de ajuste de la mira delantera.
El cargador y la varilla de limpieza están
dentro de la parte trasera de la caja (detrás de la espuma de poliestireno).
El manual de instrucciones está en la parte
posterior de la tapa. La AKM GBB viene en un sobre marrón, pero la SAIGA-12K
viene con instrucciones en un sobre plástico con cremallera.
¿Las armas reales también vienen en contenedores como este?

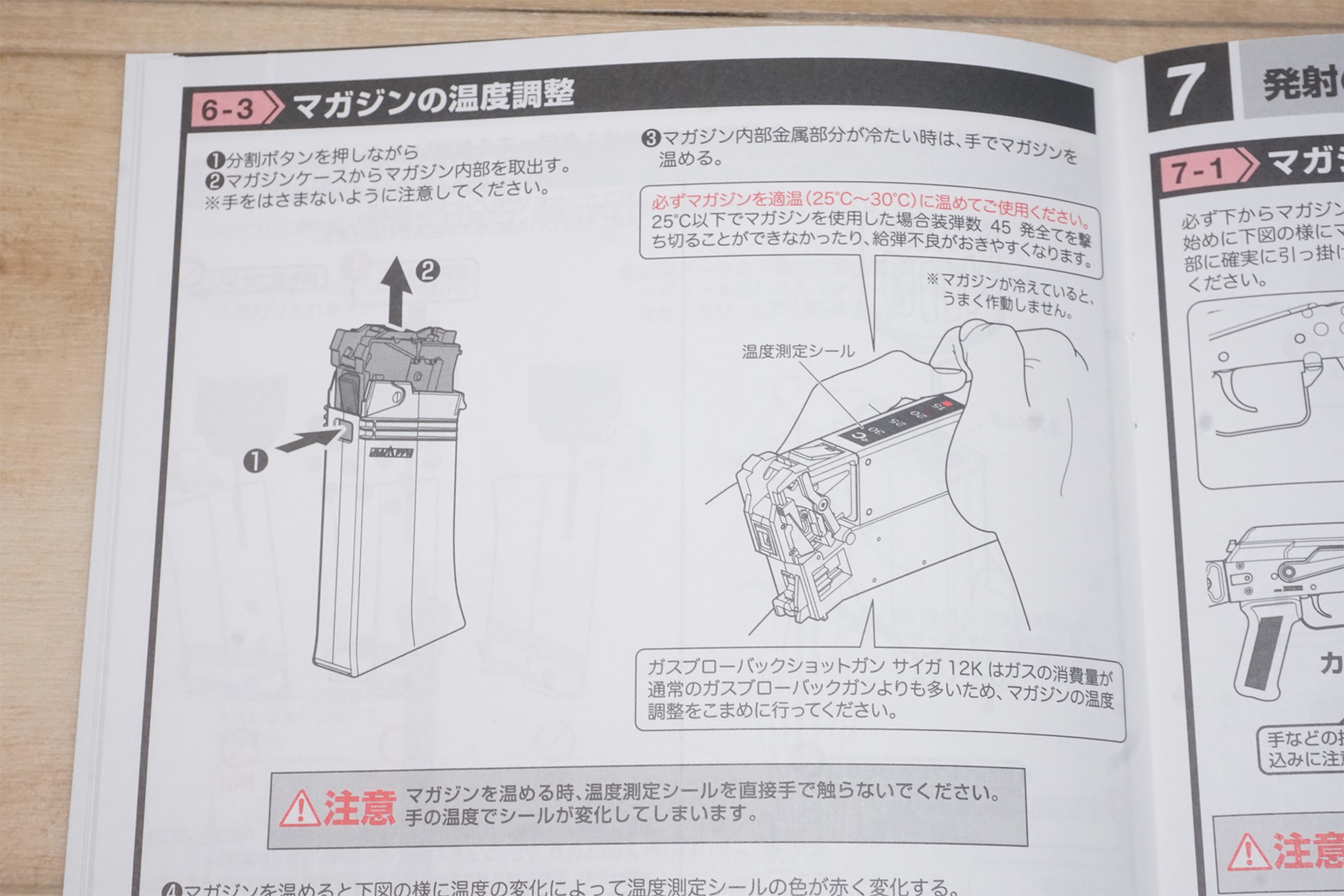

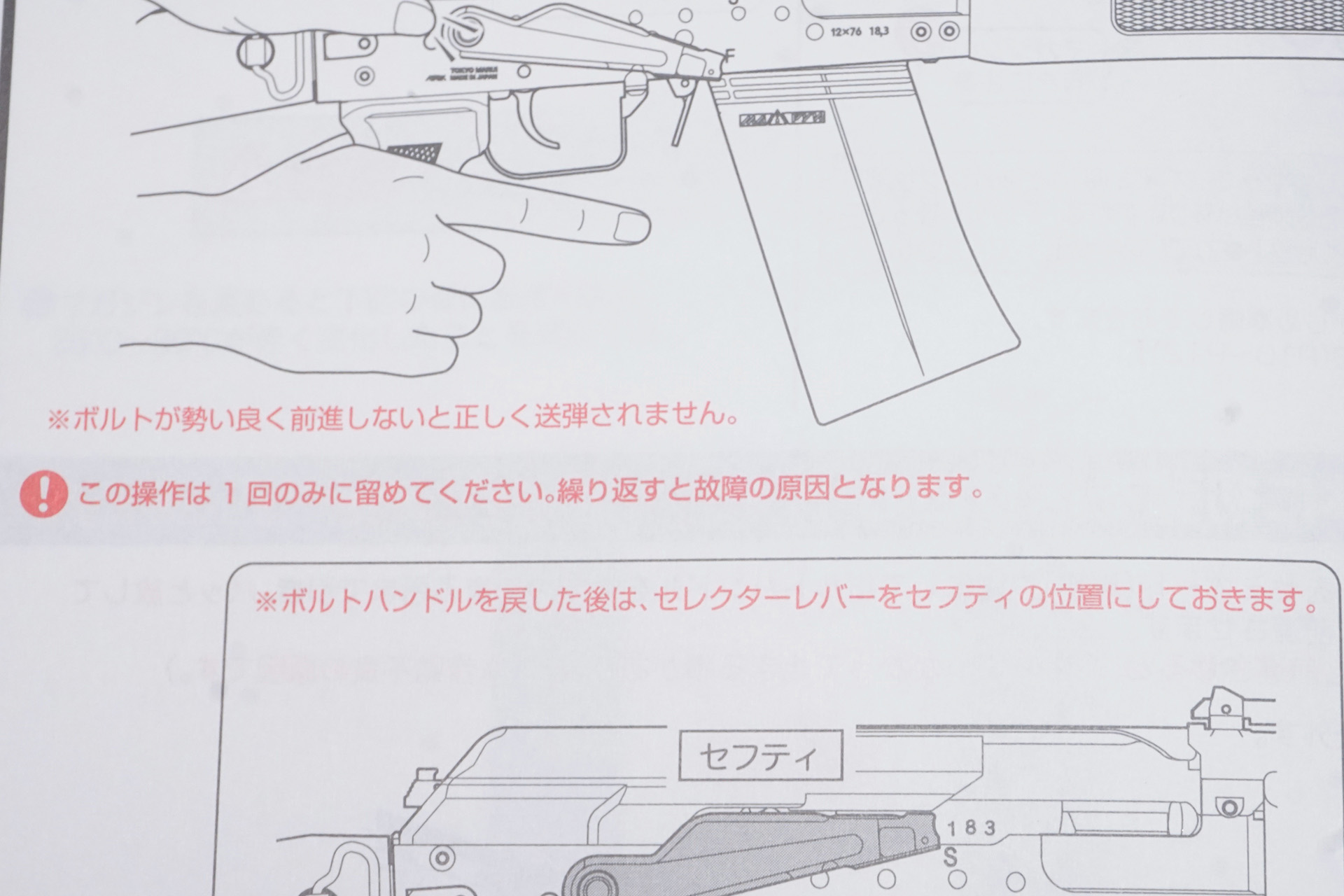

El manual contiene toda la información
necesaria para manejar el modelo, como métodos operativos básicos, precauciones,
métodos de mantenimiento y solución de problemas.
También existen precauciones y métodos operativos únicos específicos de la
Saiga-12K, por lo que es mejor leerlos detenidamente .

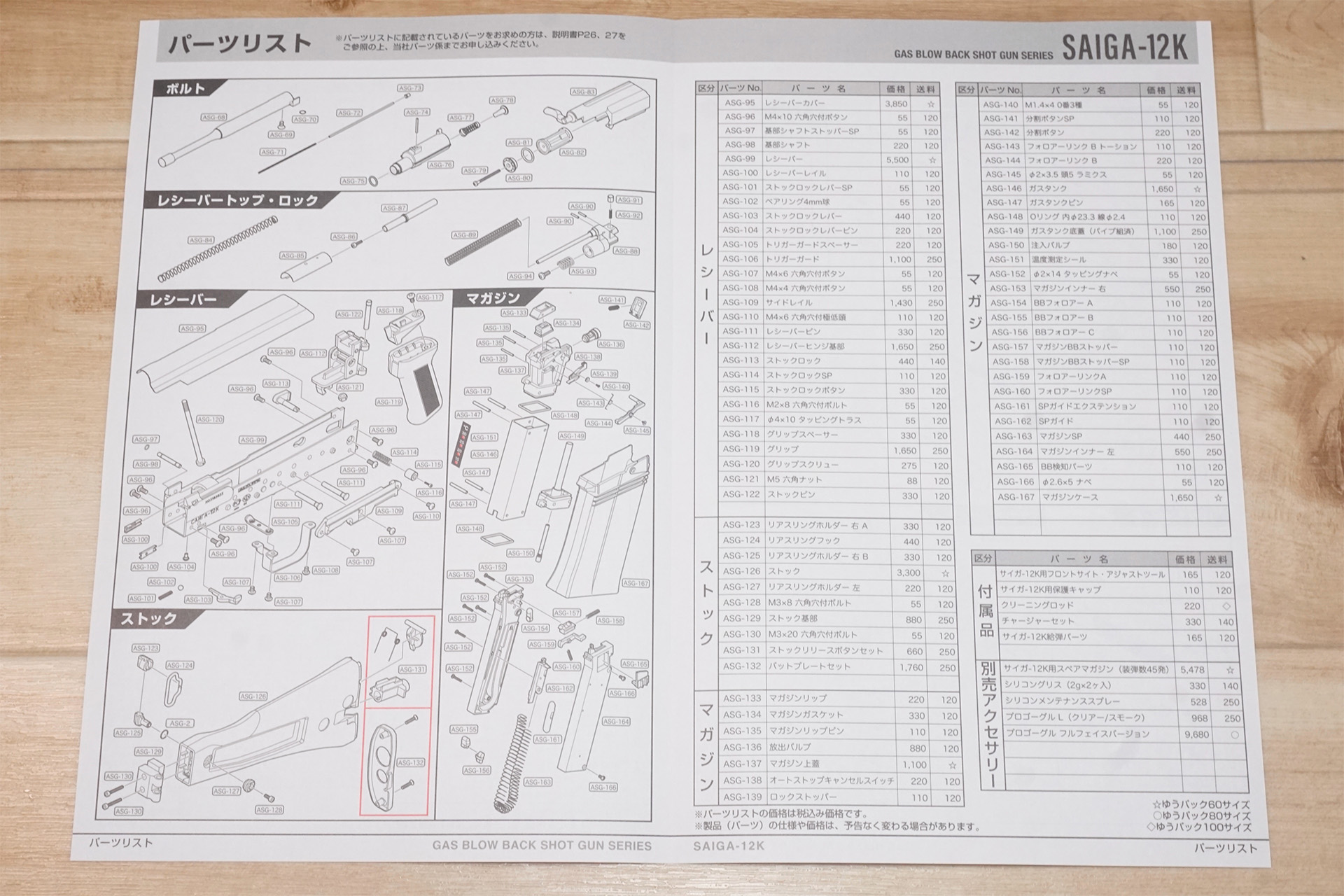

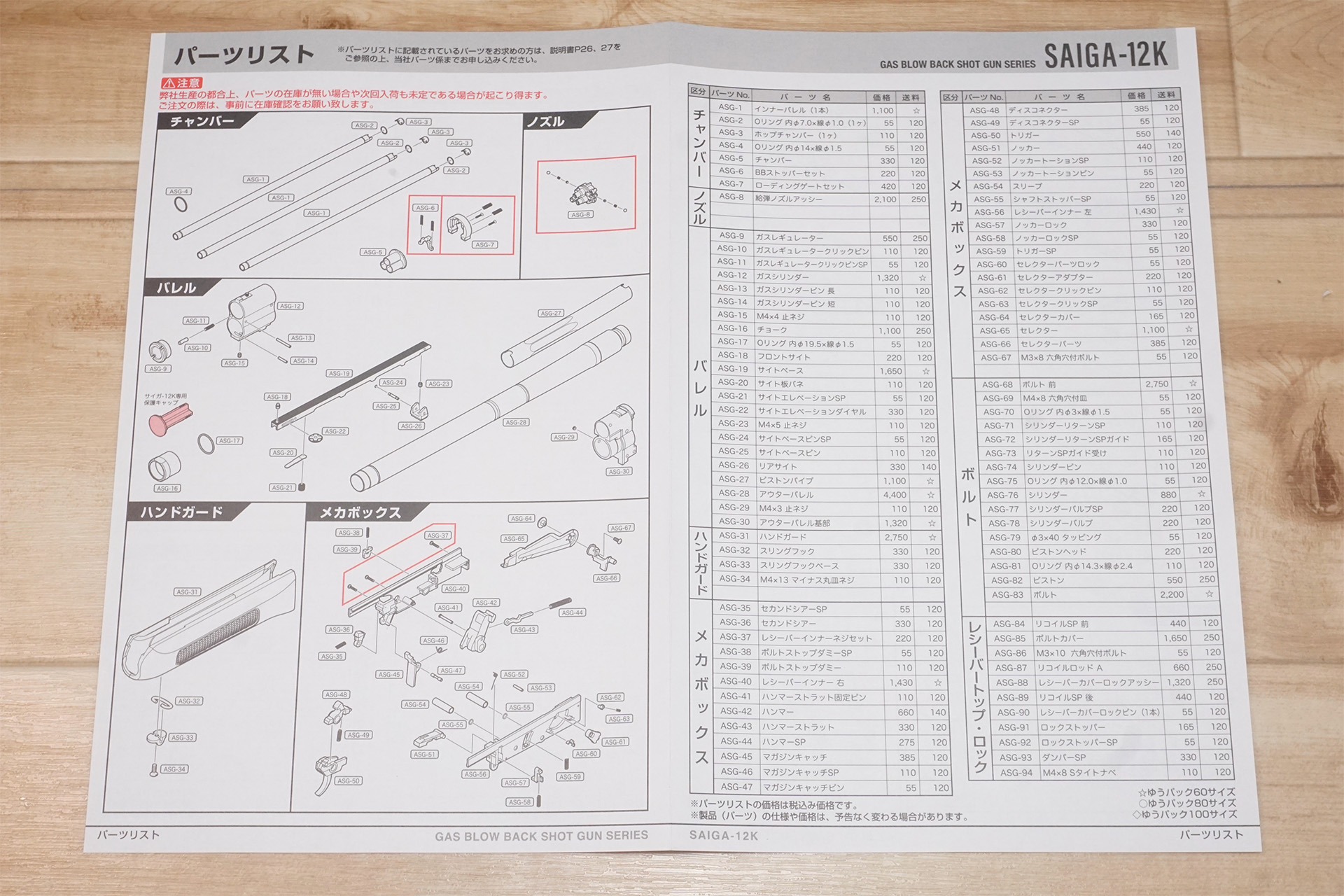

La lista de piezas se incluye en una hoja
aparte.
Acerca del cargador exclusivo de la Tokyo Marui Saiga-12K

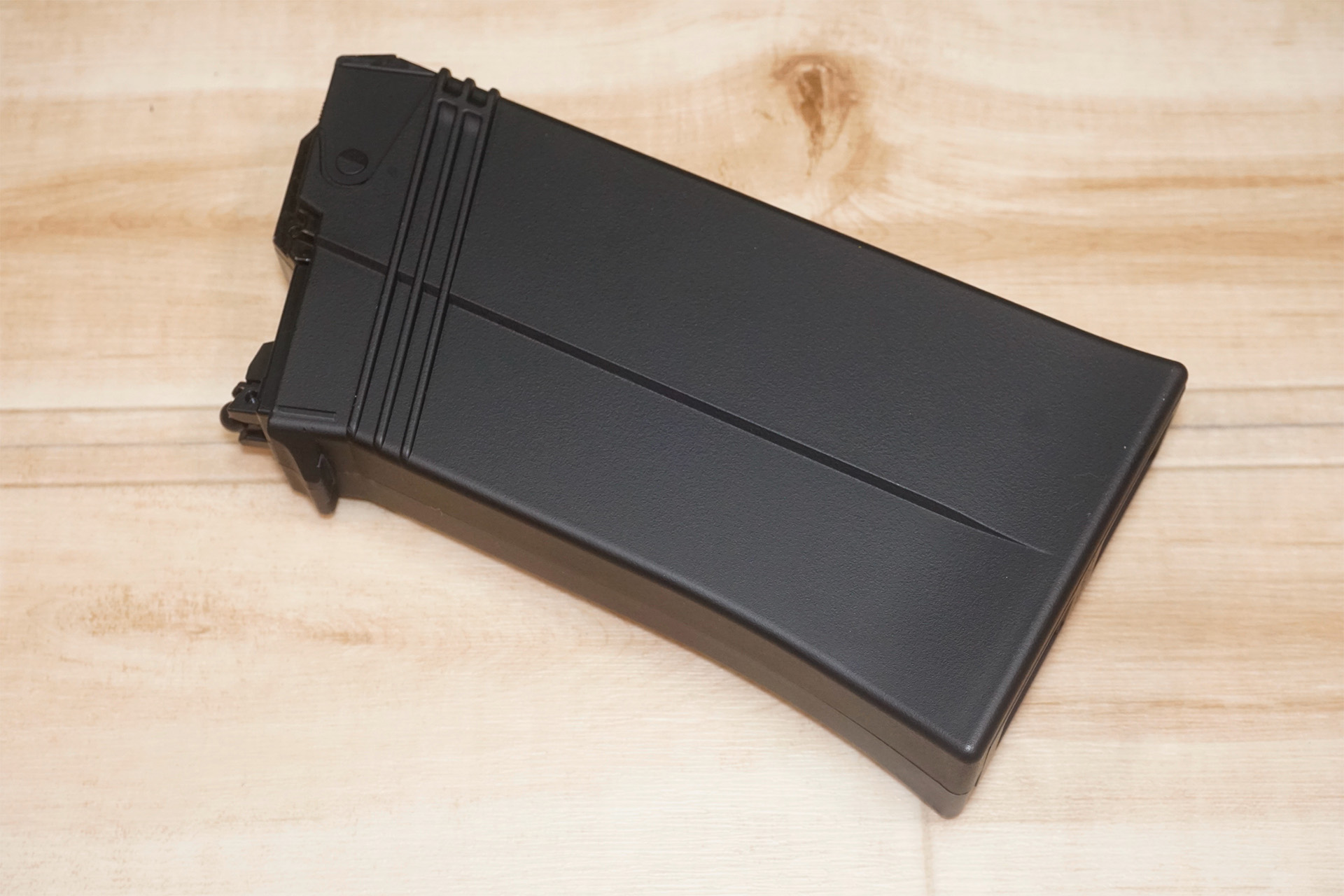

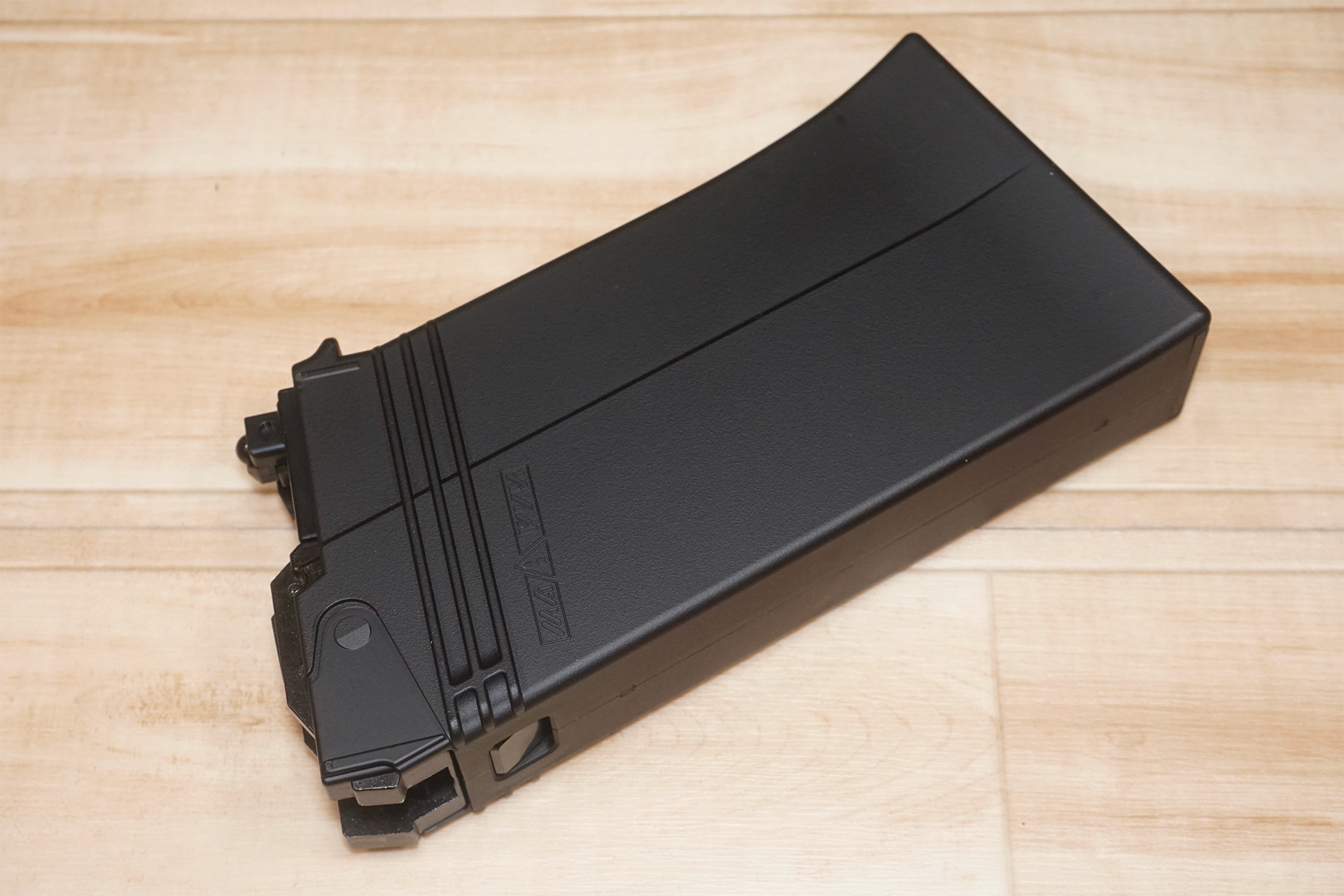

El cargador de la Saiga-12K se ve así y el
exterior está hecho de resina. El exterior tiene vetas finas y la textura no
es mala.

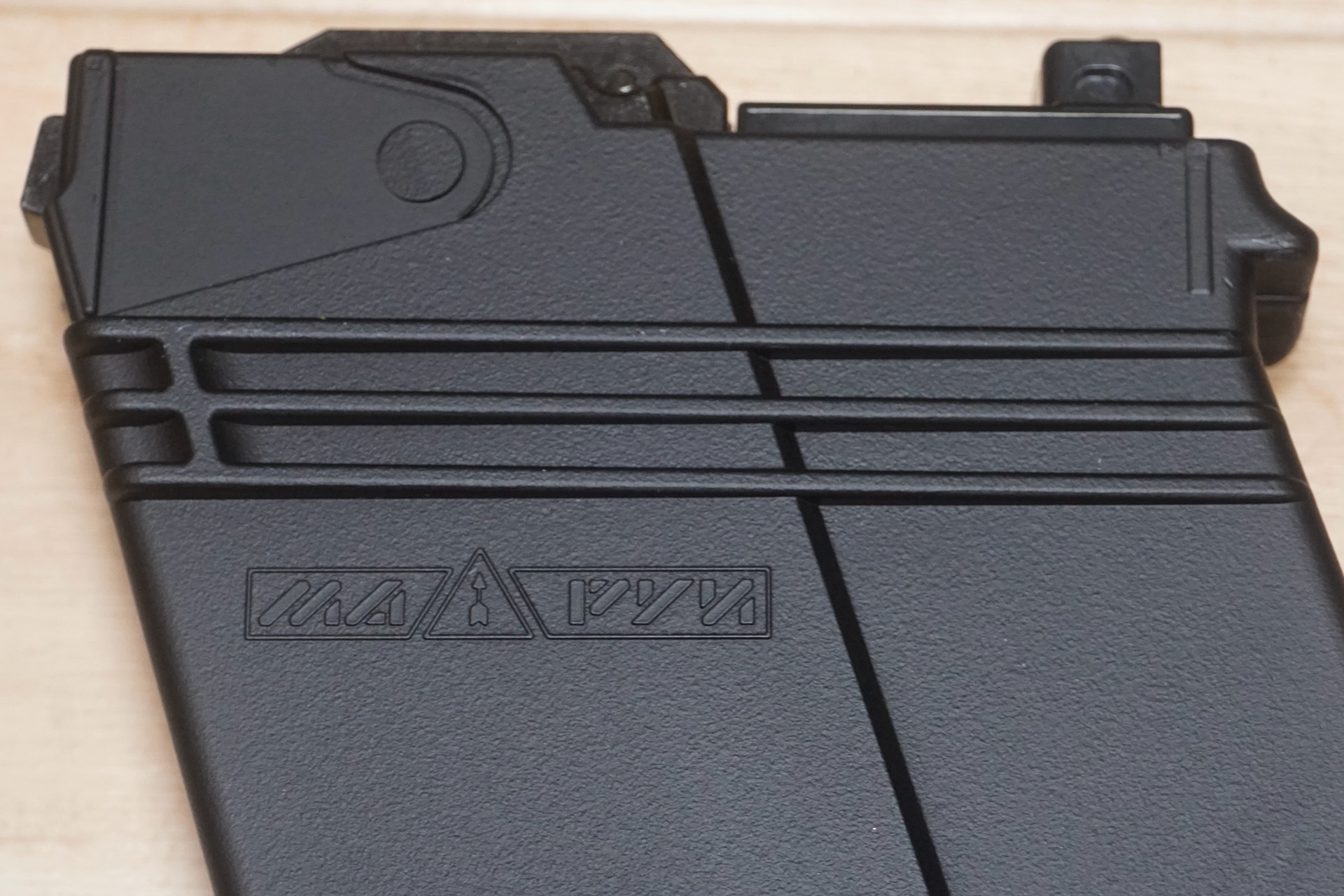

El logo del estilo Izumash también se incluye
aquí.

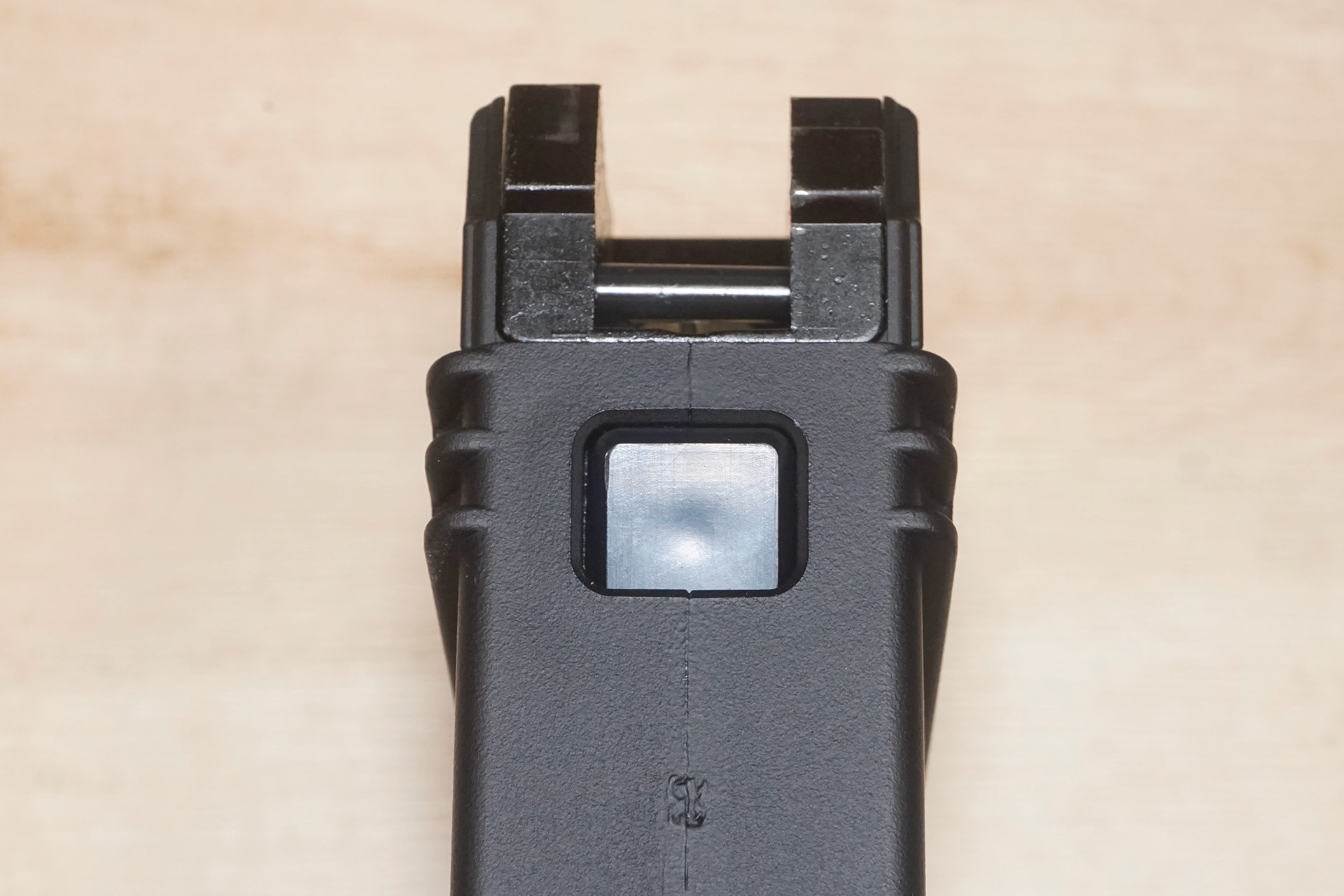

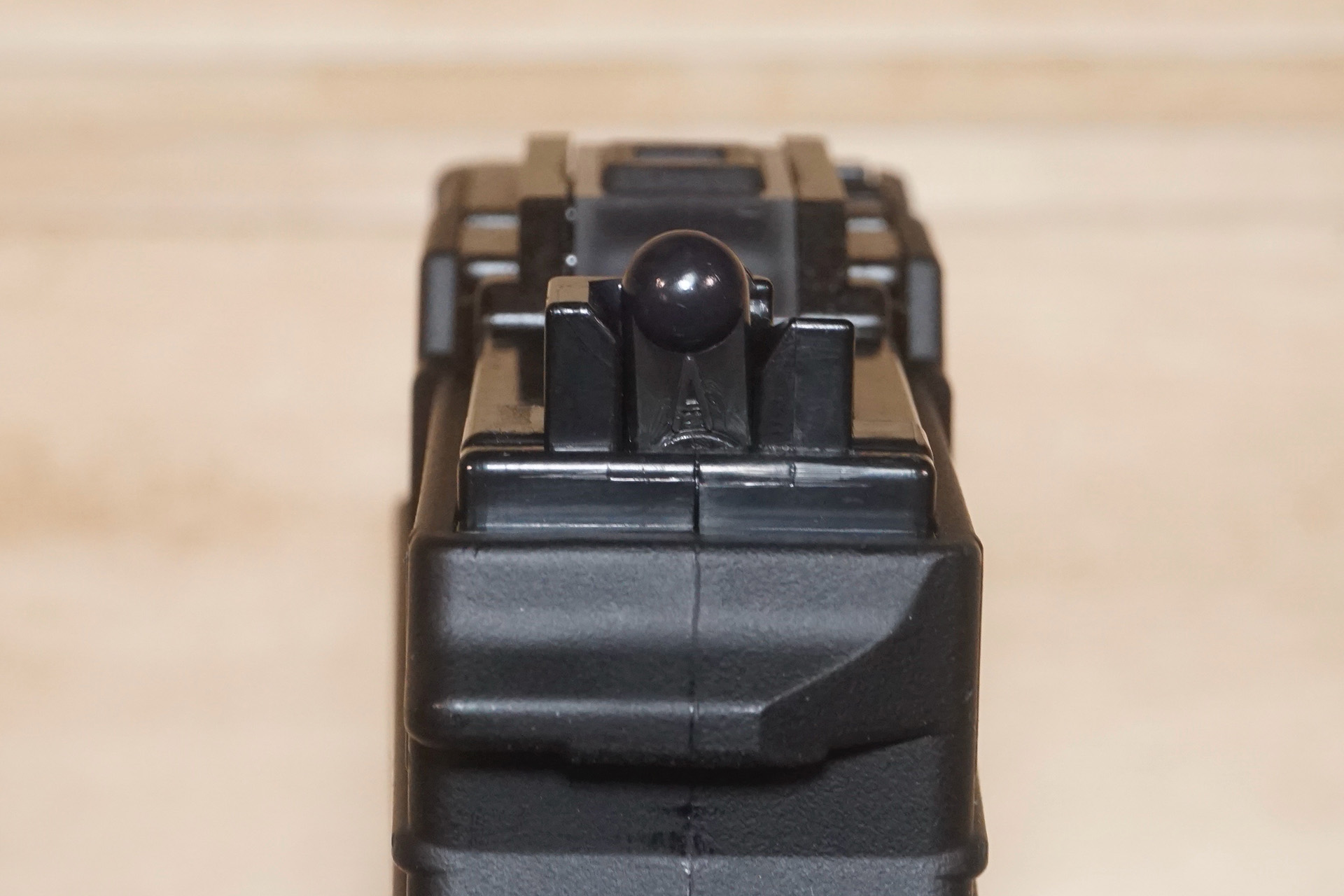

La parte superior de la cargador se ve así. Se
caracteriza por su labio de forma única. La forma de la parte superior del
follower parece ser similar a la utilizada en las escopetas eléctricas de la
firma.
Además, la capacidad del cargador es de 45
bolas y, como dispara 3 bolas a cada vez, puedes disparar 15 veces con un
cargador completo.
Mientras que el AKM GBB de la firma tenía una
función de modo de vaciado en el lado del cuerpo, la Saiga-12K está equipado con
un modo de vaciado en el lado del cargador.
El modo de vaciado se activa moviendo la palanca del lado de la válvula de
expulsión.
Modo de vaciado desactivado.
Modo de vaciado activado. El lado de la
válvula de liberación se ve así.
El lado de la válvula de expulsión tiene este aspecto. La construcción de la
válvula de descarga impide físicamente que la válvula de expulsión se accione
cuando el cargador está vacío.

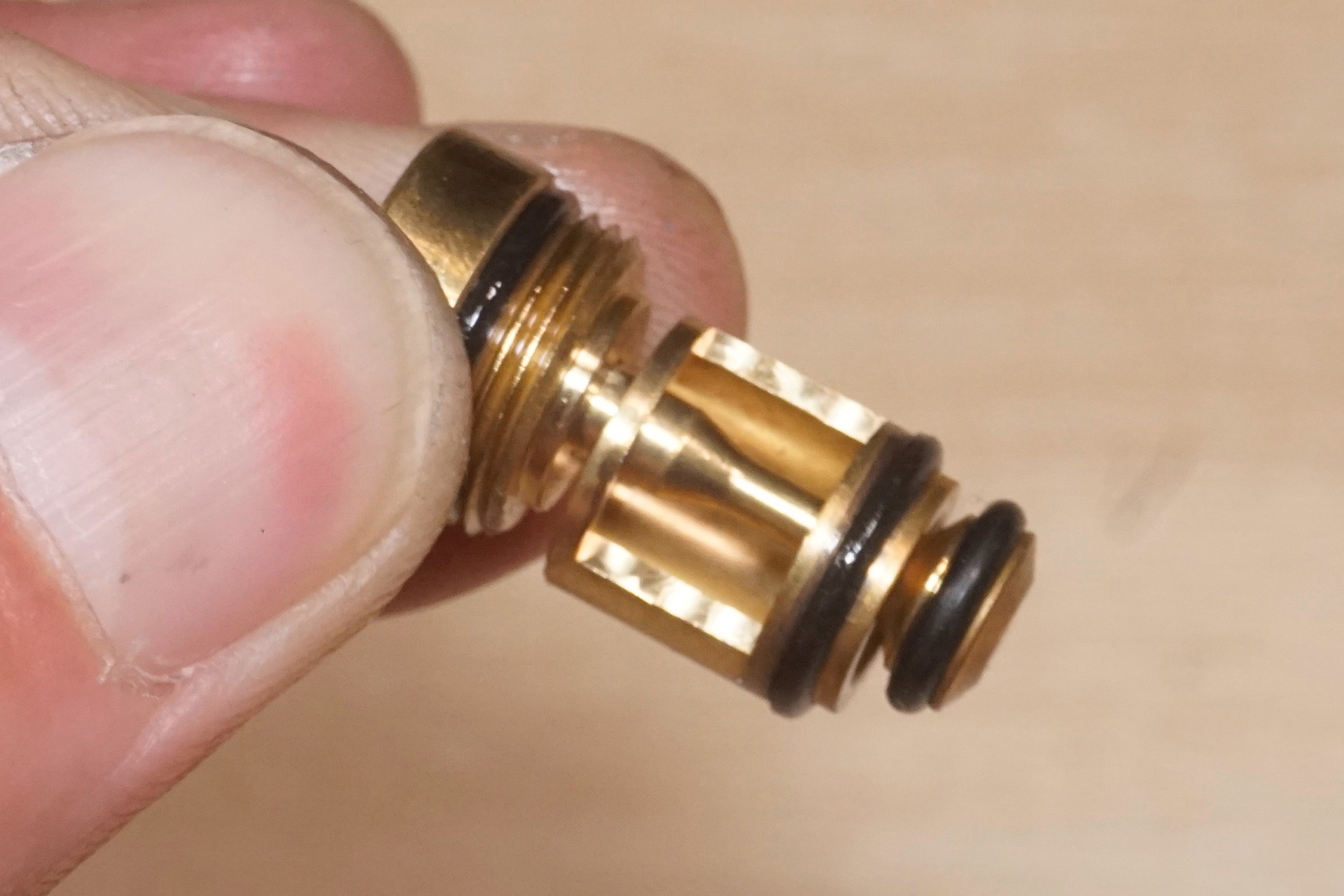

La parte inferior del cargador tiene este
aspecto, con la válvula de alimentación, estrías y la anotación TOKYO MARUI MADE
IN JAPAN.
El cargador de la Saiga-12K está equipado con
una cinta de temperatura, que te permite comprobar visualmente la temperatura
aproximada del cargador.

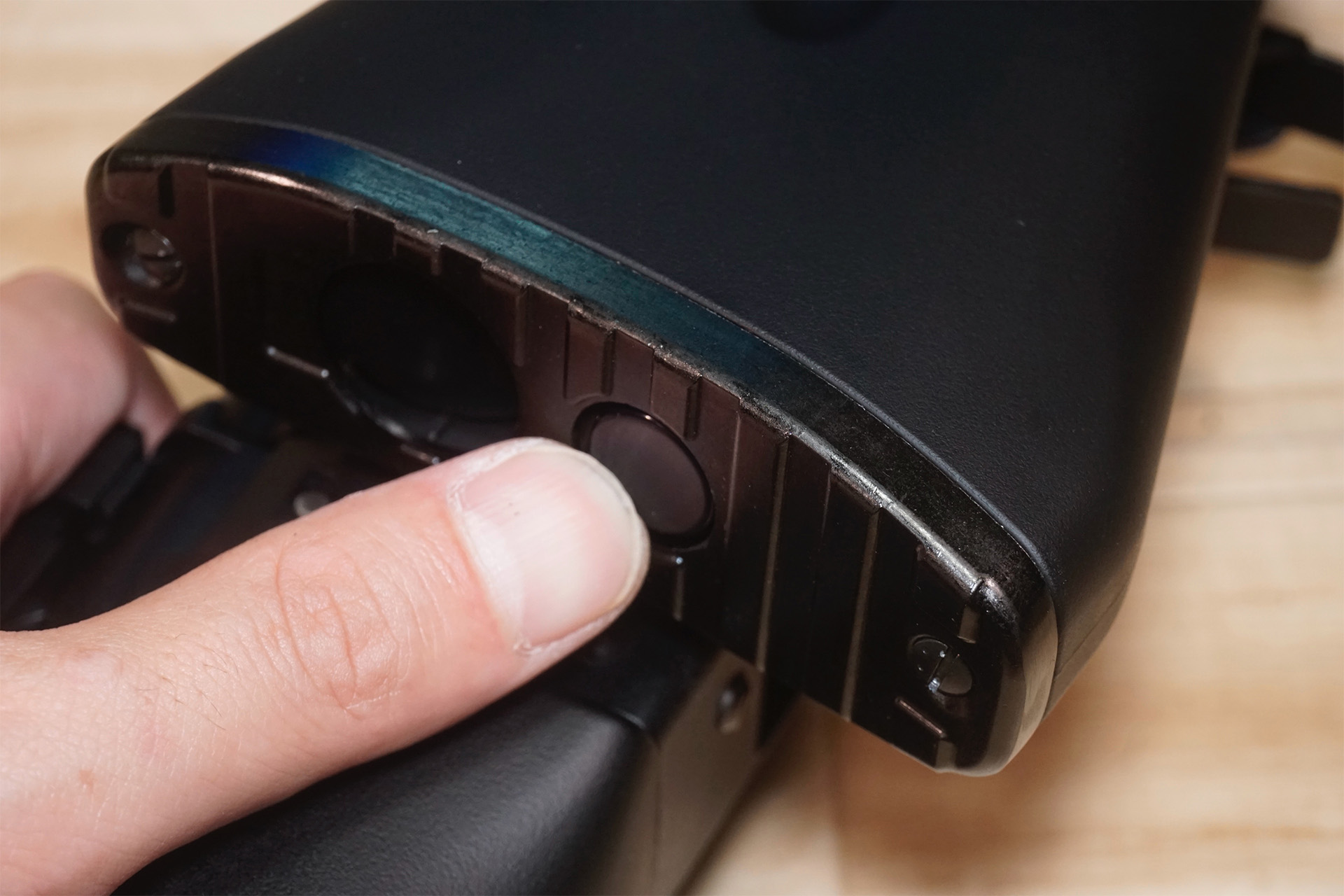

Para comprobar la temperatura del cargador, pulse el botón situado en la parte
posterior del cargador y extrae el interior del cargador.

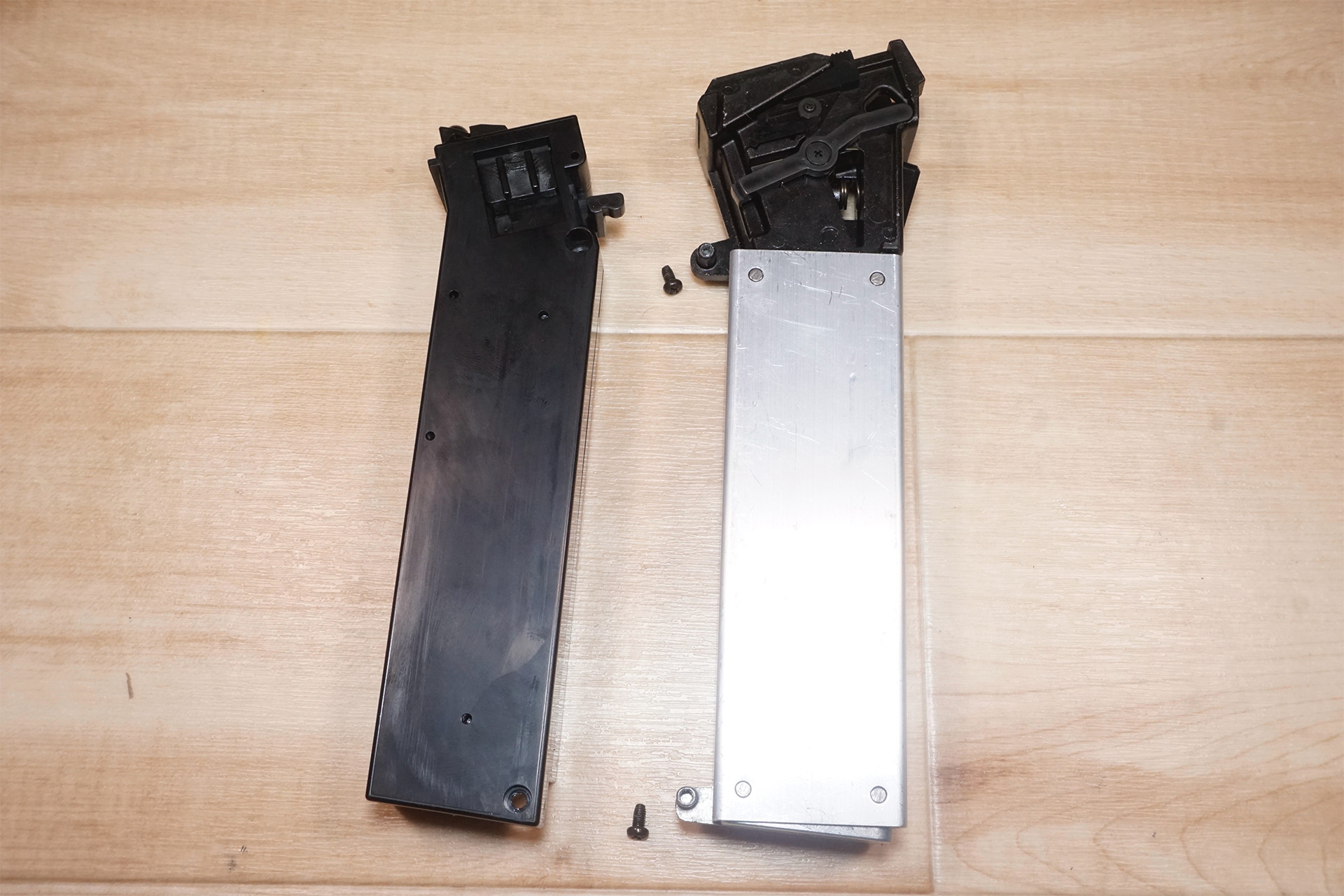

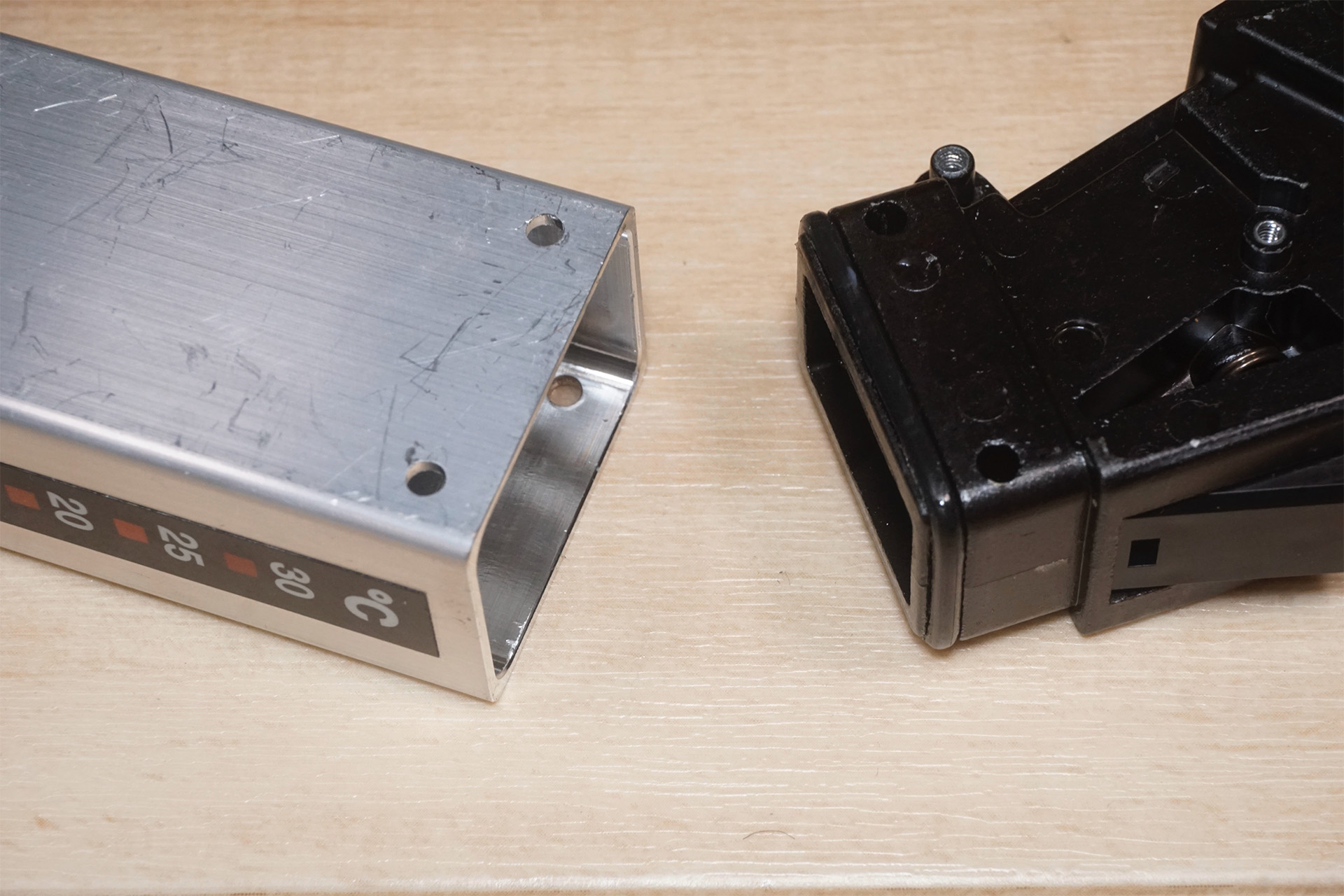

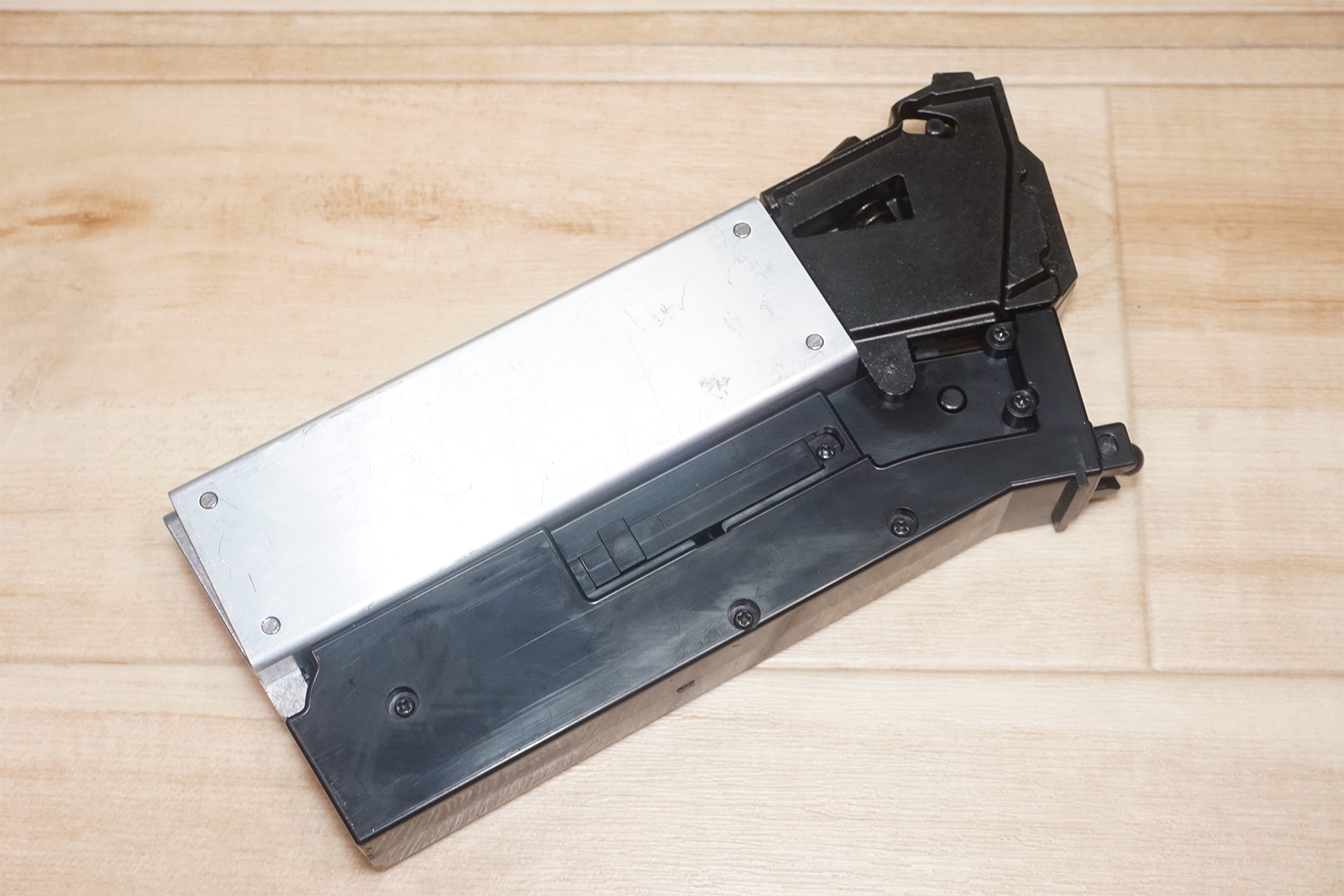

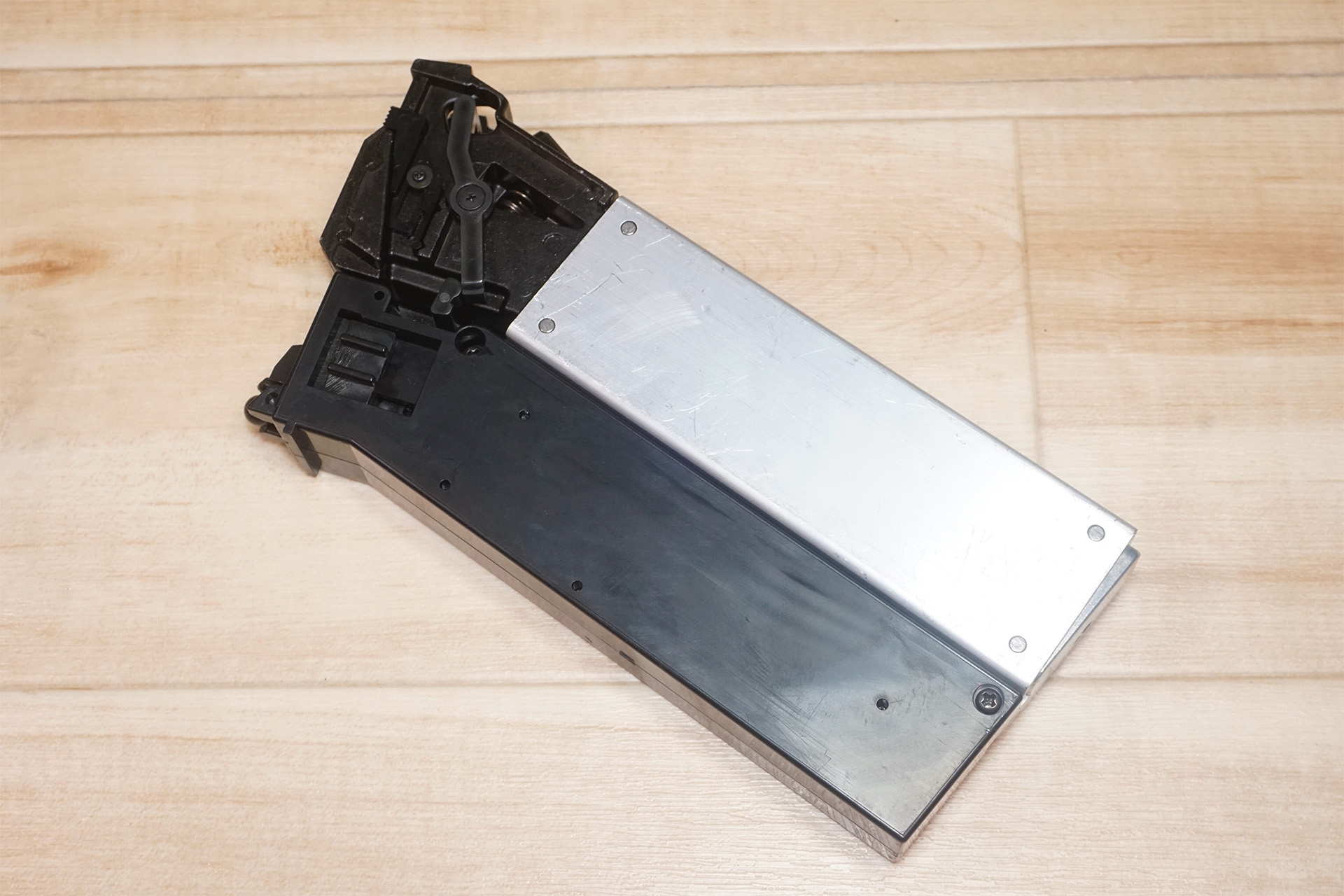

El interior del cargador está separado
físicamente de la sección del depósito de gas y del compartimento de bolas.
El depósito de gas es de aluminio y la parte donde se almacenan las bolas es de
resina.

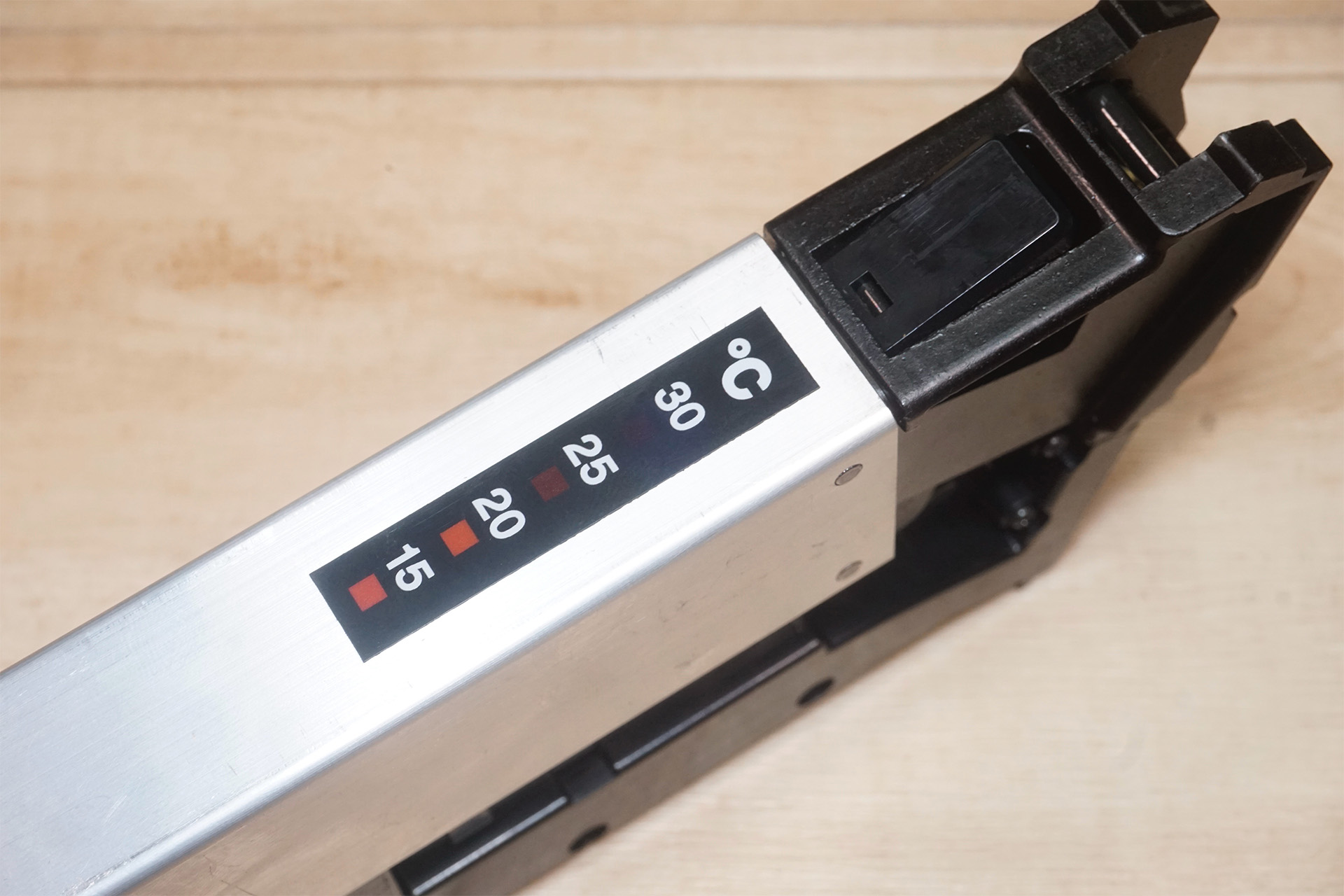

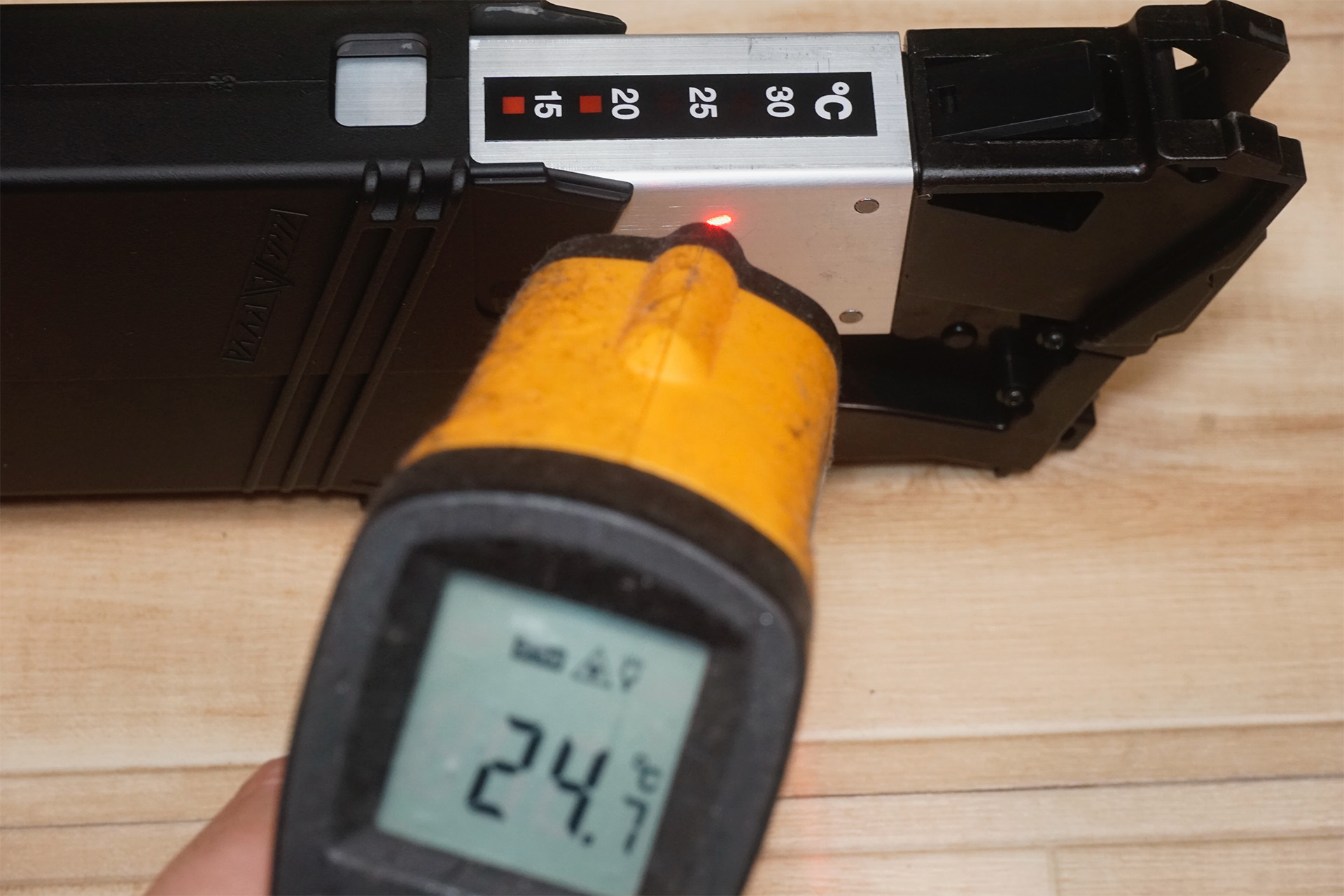

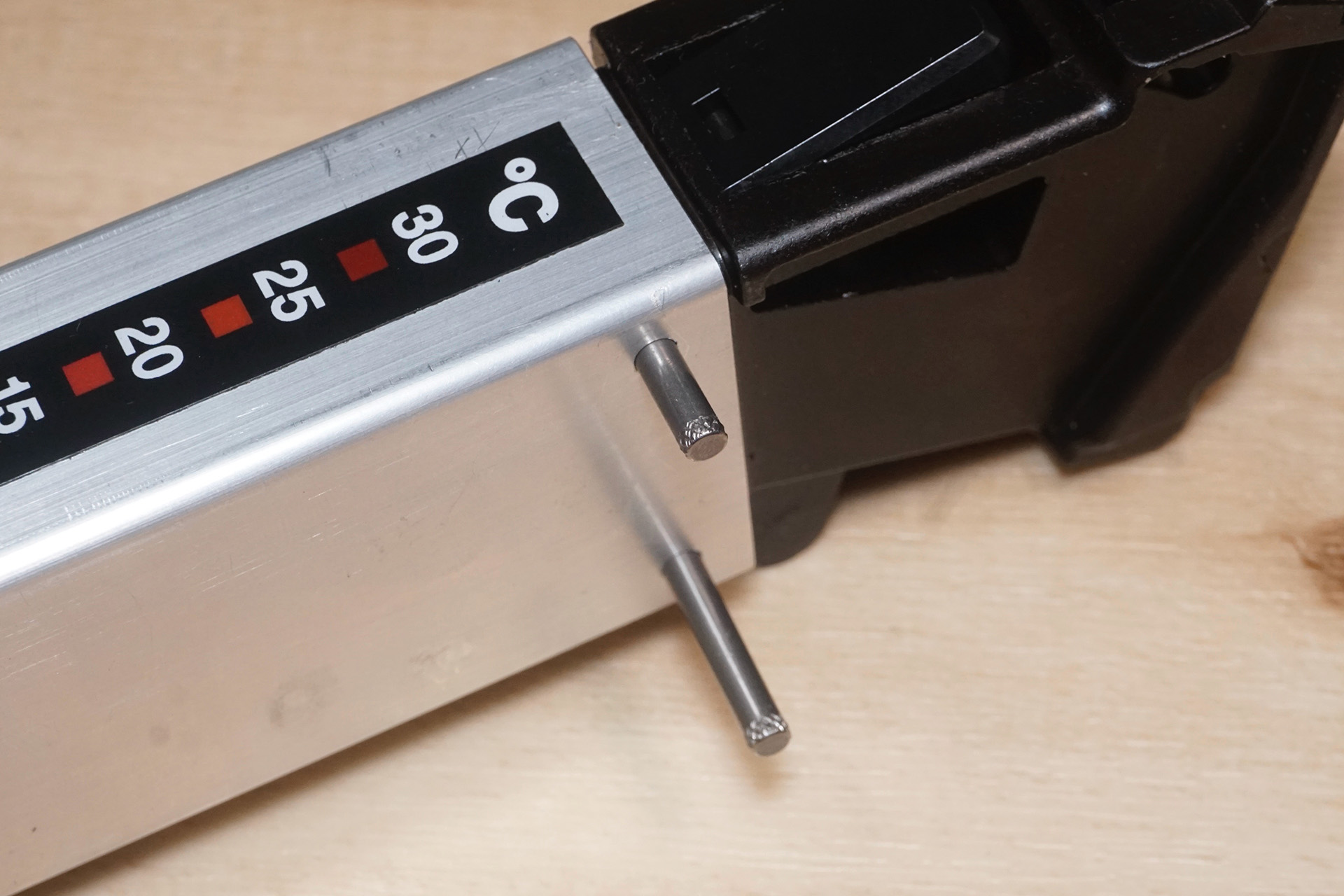

En el lateral de este depósito de gas hay un
adhesivo de temperatura que permite comprobar la temperatura del depósito entre
15 y 30 grados Celsius.
La foto muestra que la temperatura es de color rojo sólido hasta 20 grados
Celsius, y 25 grados Celsius es de color rojo claro, por lo que se puede ver que
la temperatura está entre 20 y 25 grados Celsius.

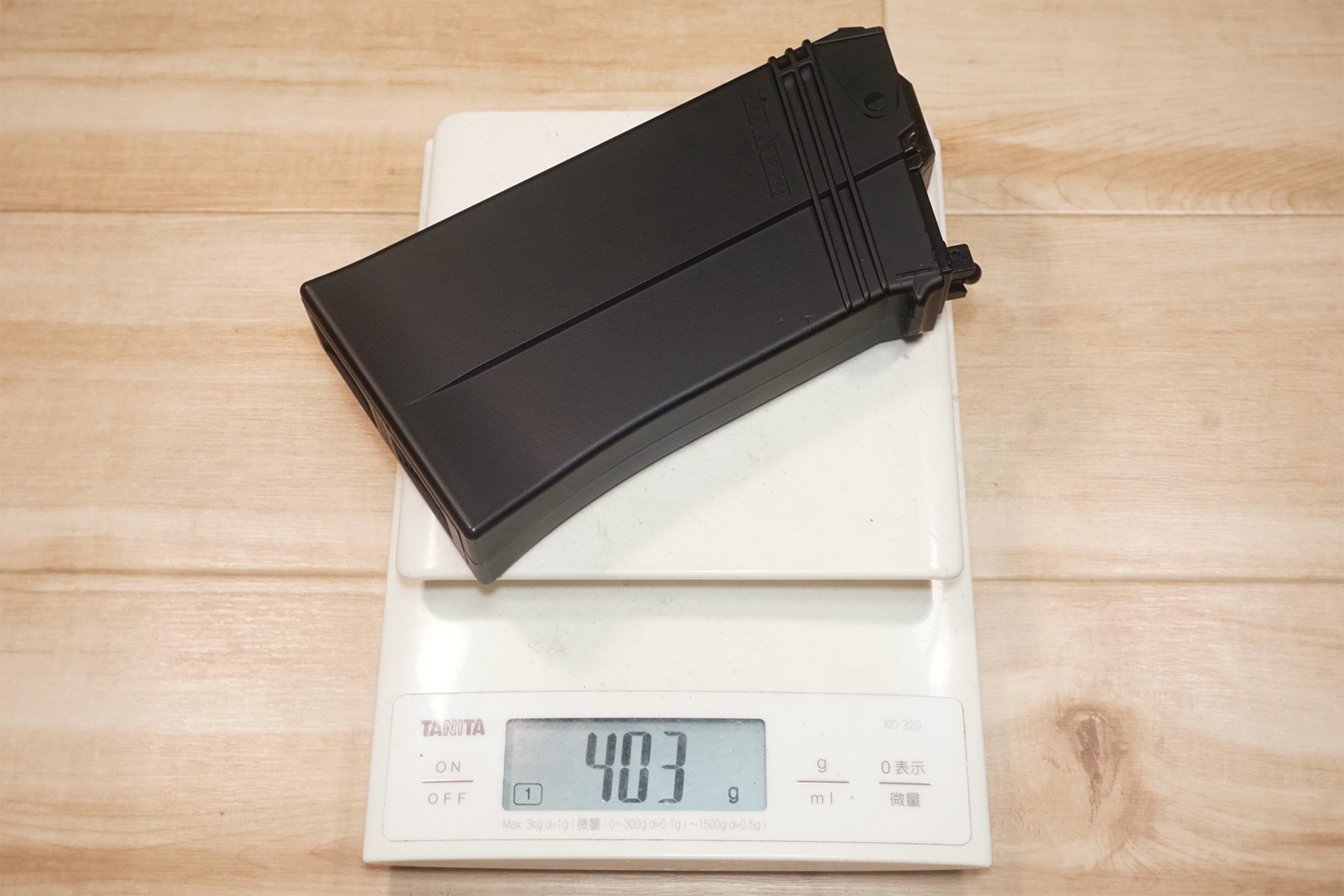

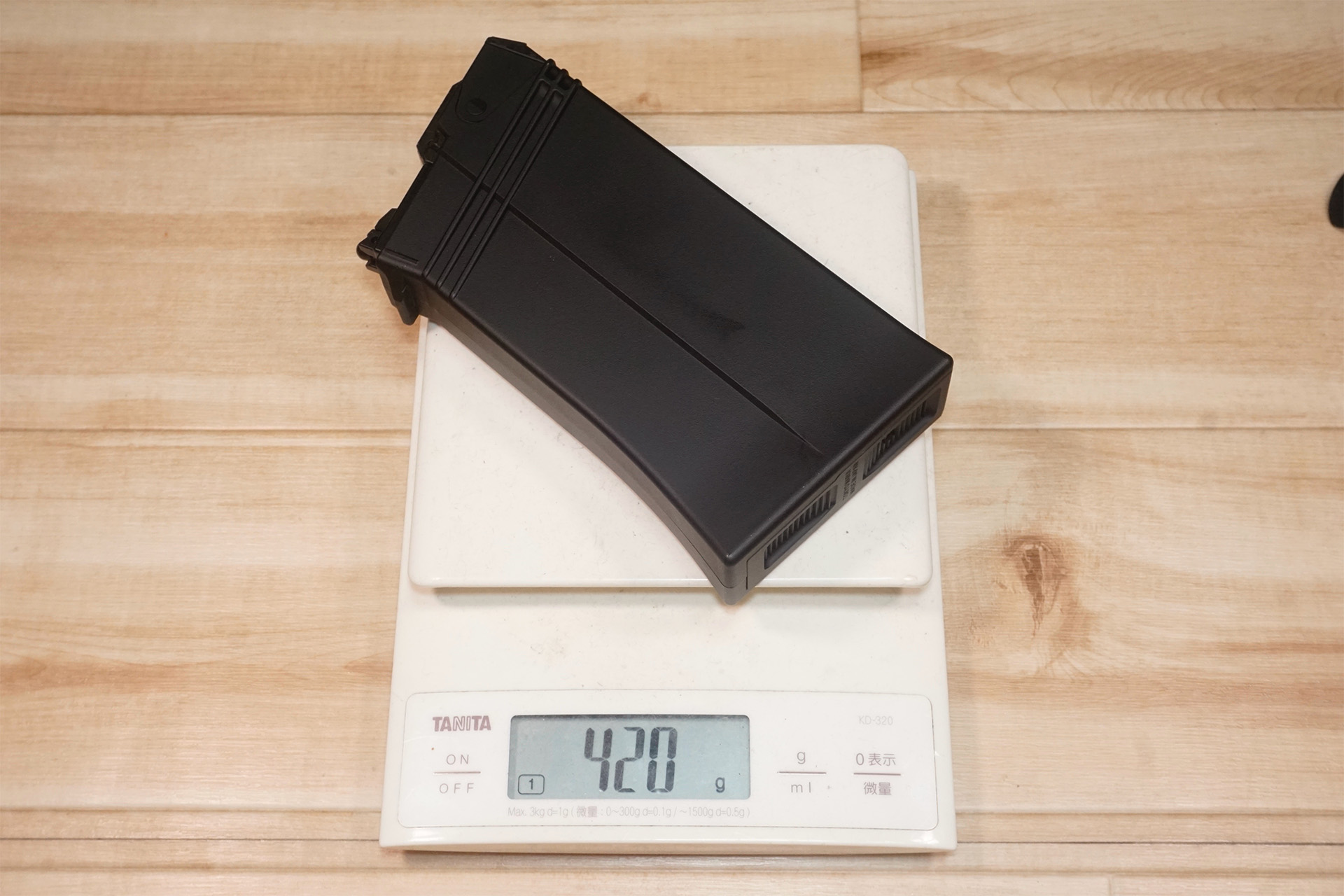

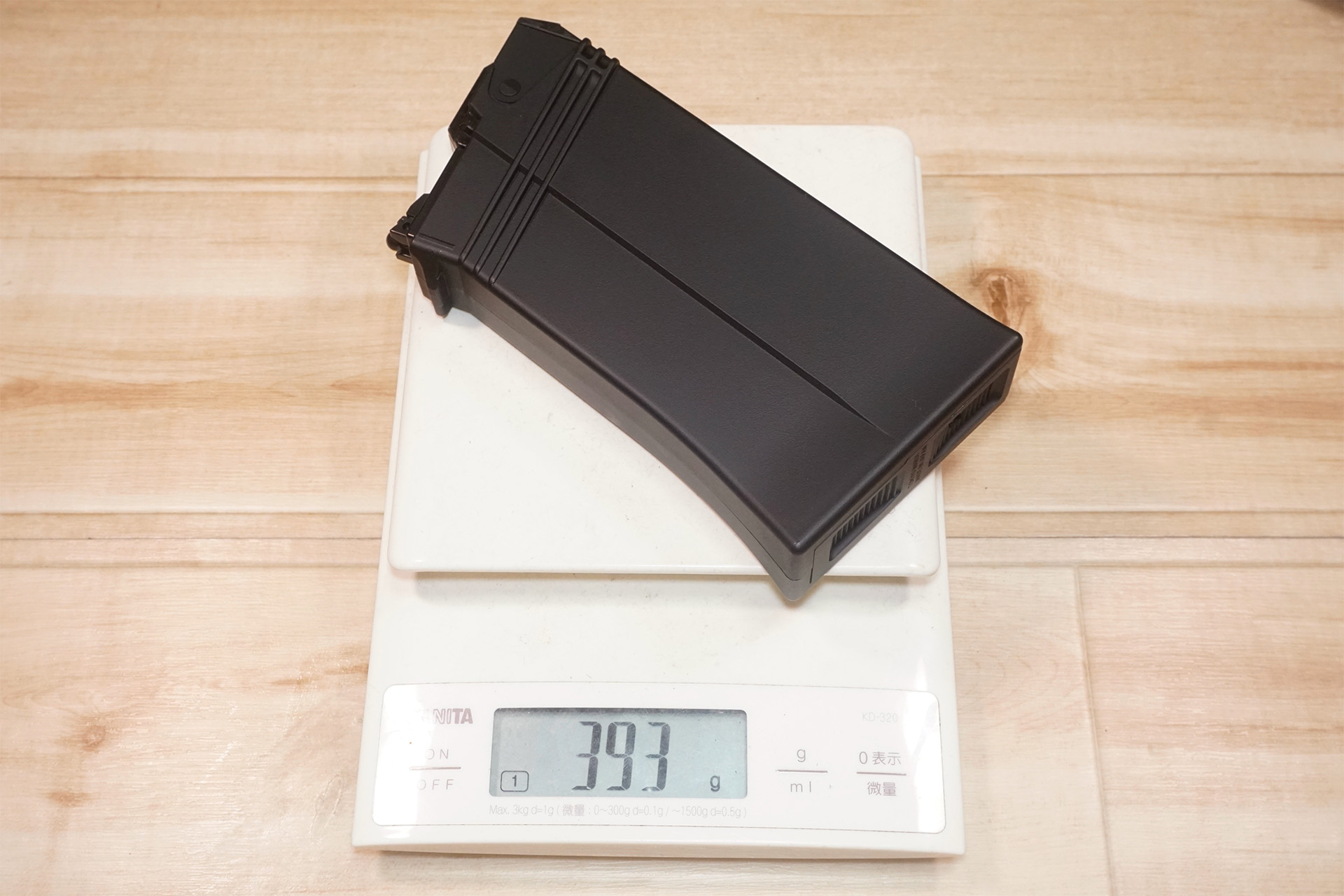

El peso del cargador es de 393 g sin gas y de
420 g con toda la carga (HFC134A). La capacidad de gas parece ser de 27 g.
Por cierto, la AKM también tenía una capacidad de 27 g de gas.
Sin gas.
Lleno de gas.

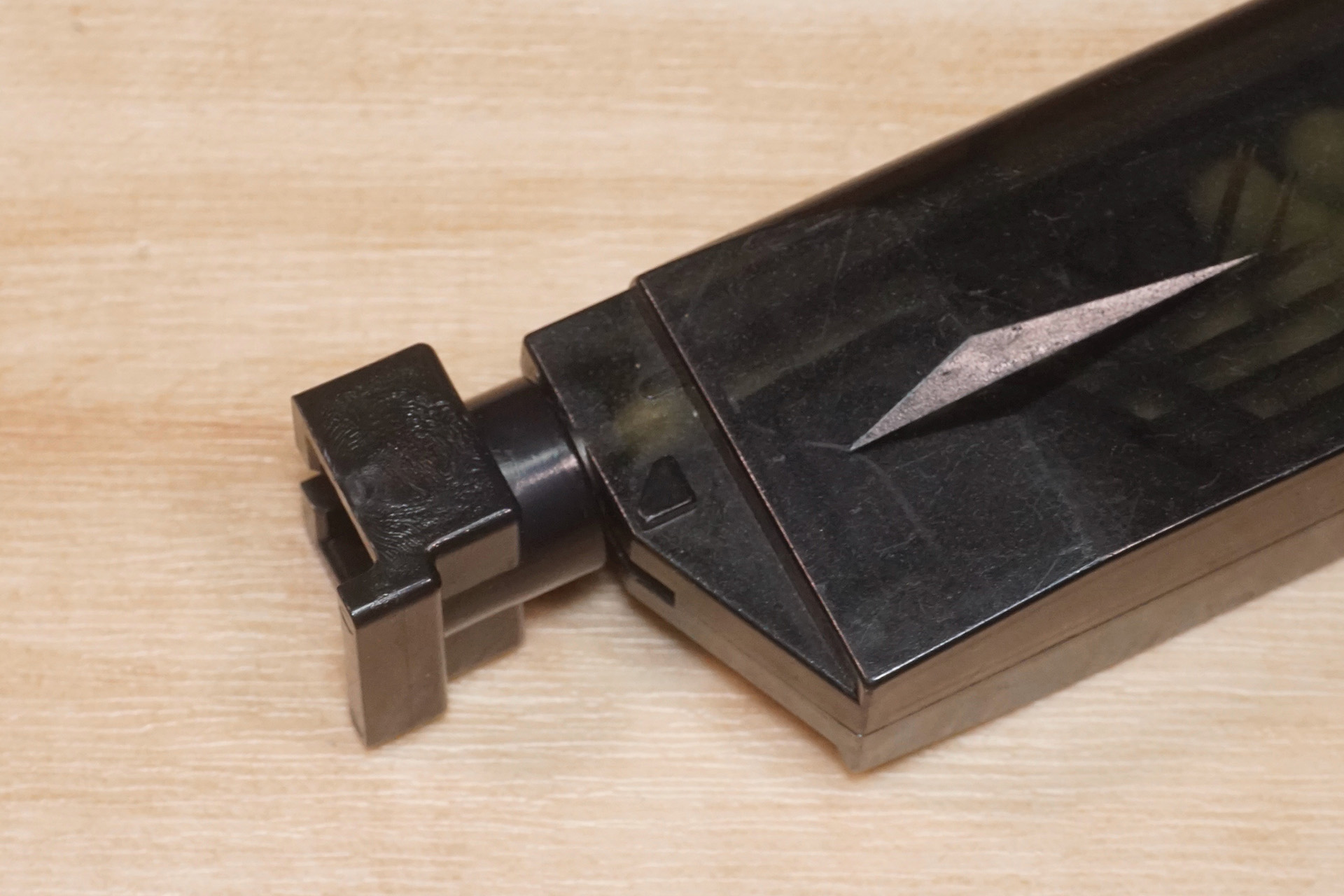

Además, la Saiga-12K viene con un accesorio
especial para un cargador de bolas.
Este accesorio se puede conectar al cargador
de bolas incluido (con forma de varilla) o a un tico-tico. La instalación de
este accesorio facilitará la carga de bolas en el cargador, pero también puedes
cargarlas sin él.
Cargador de la Saiga con accesorio adjunto.
Metiendo bolas en el cargador.
El exterior de la Saiga-12K

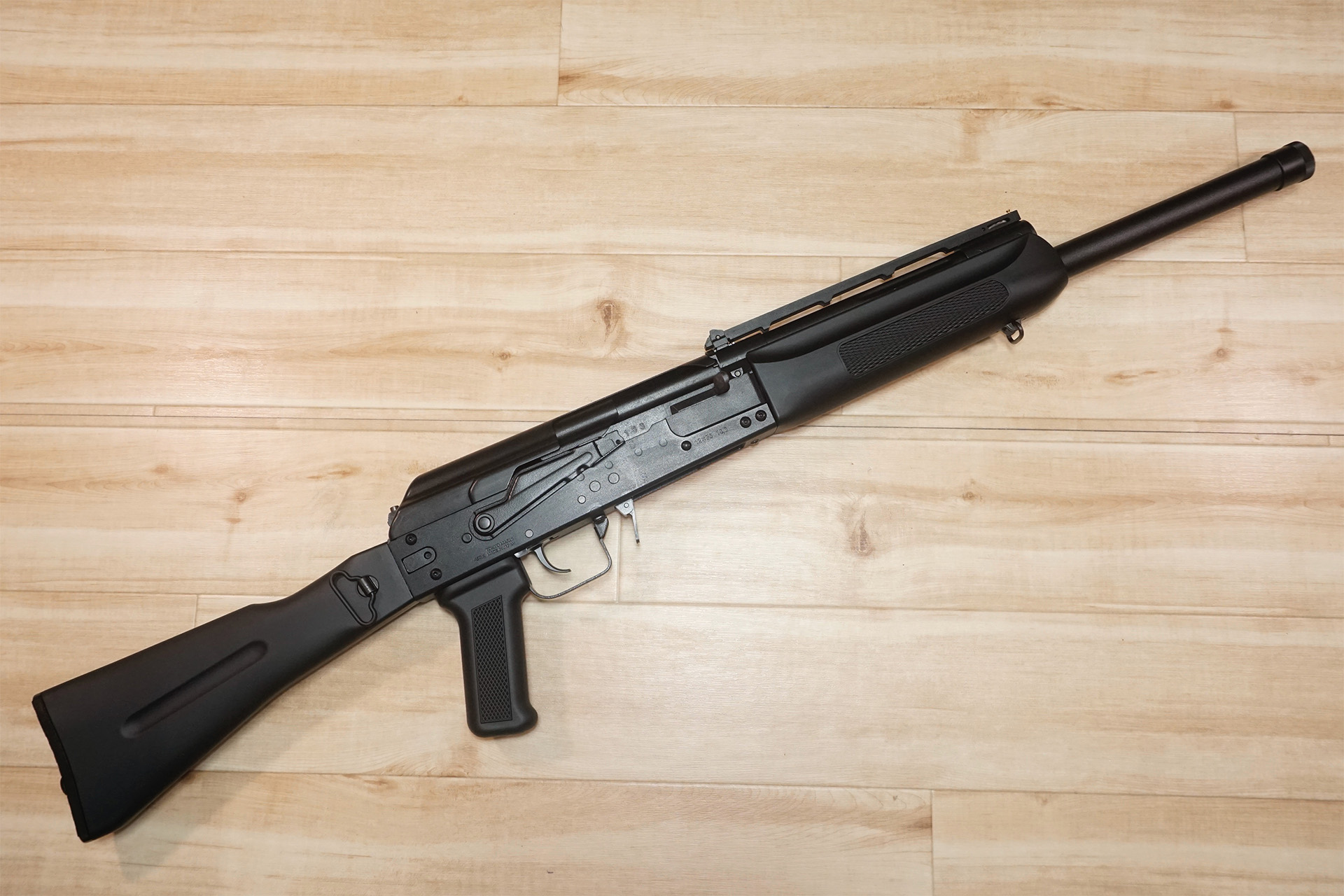

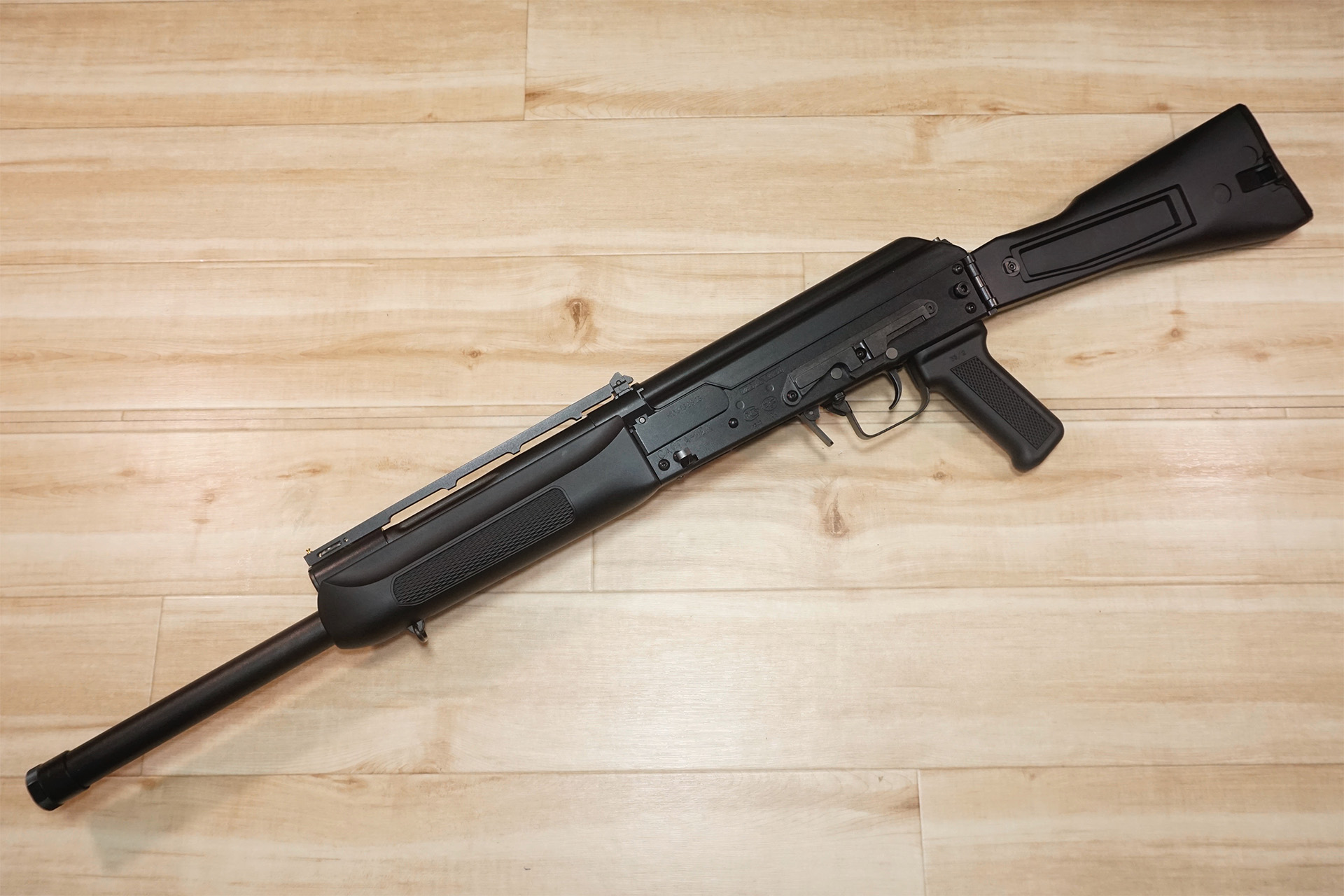

Echemos un vistazo al exterior de la
Saiga-12K. Parece un AK74 con un cañón extremadamente grueso .

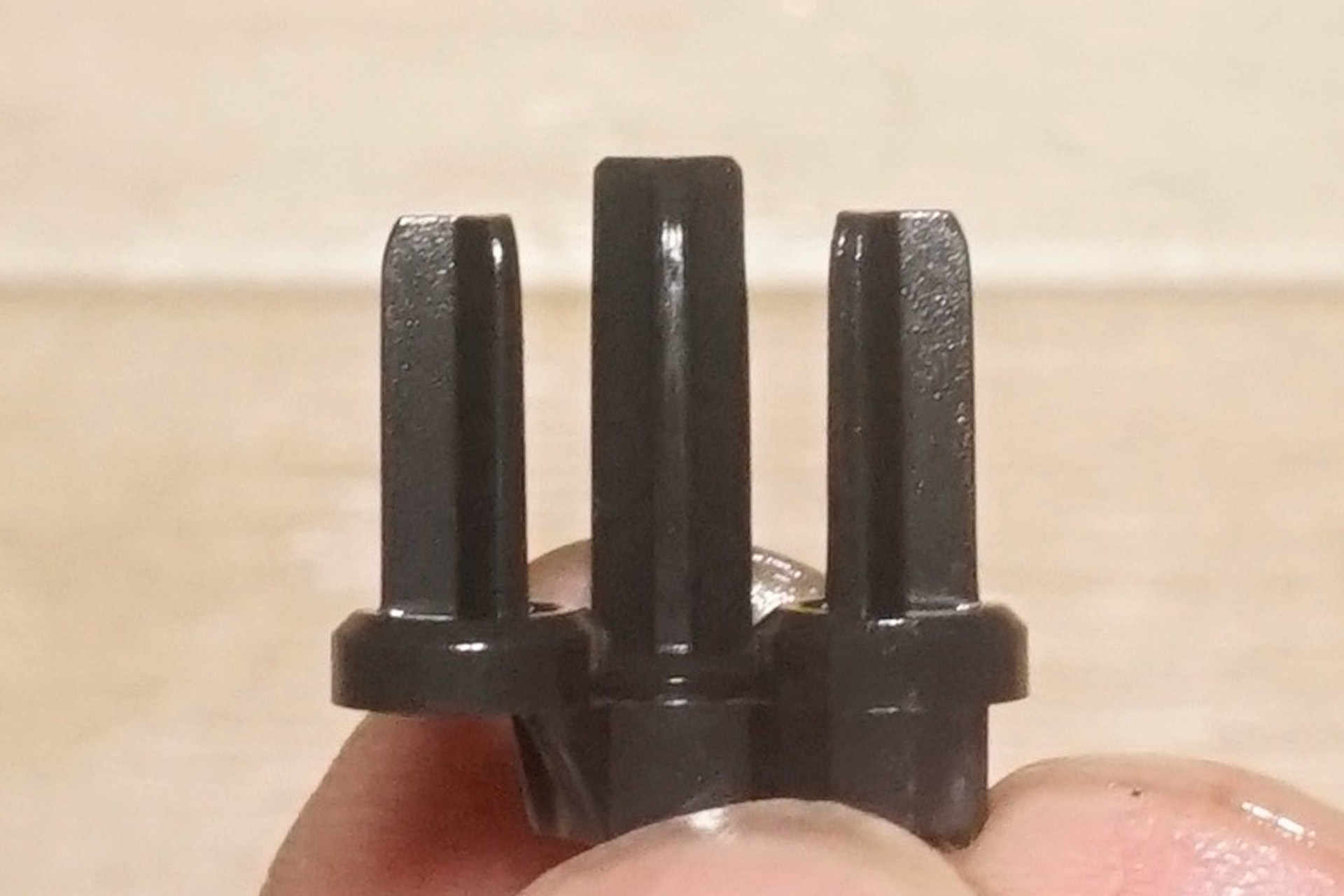

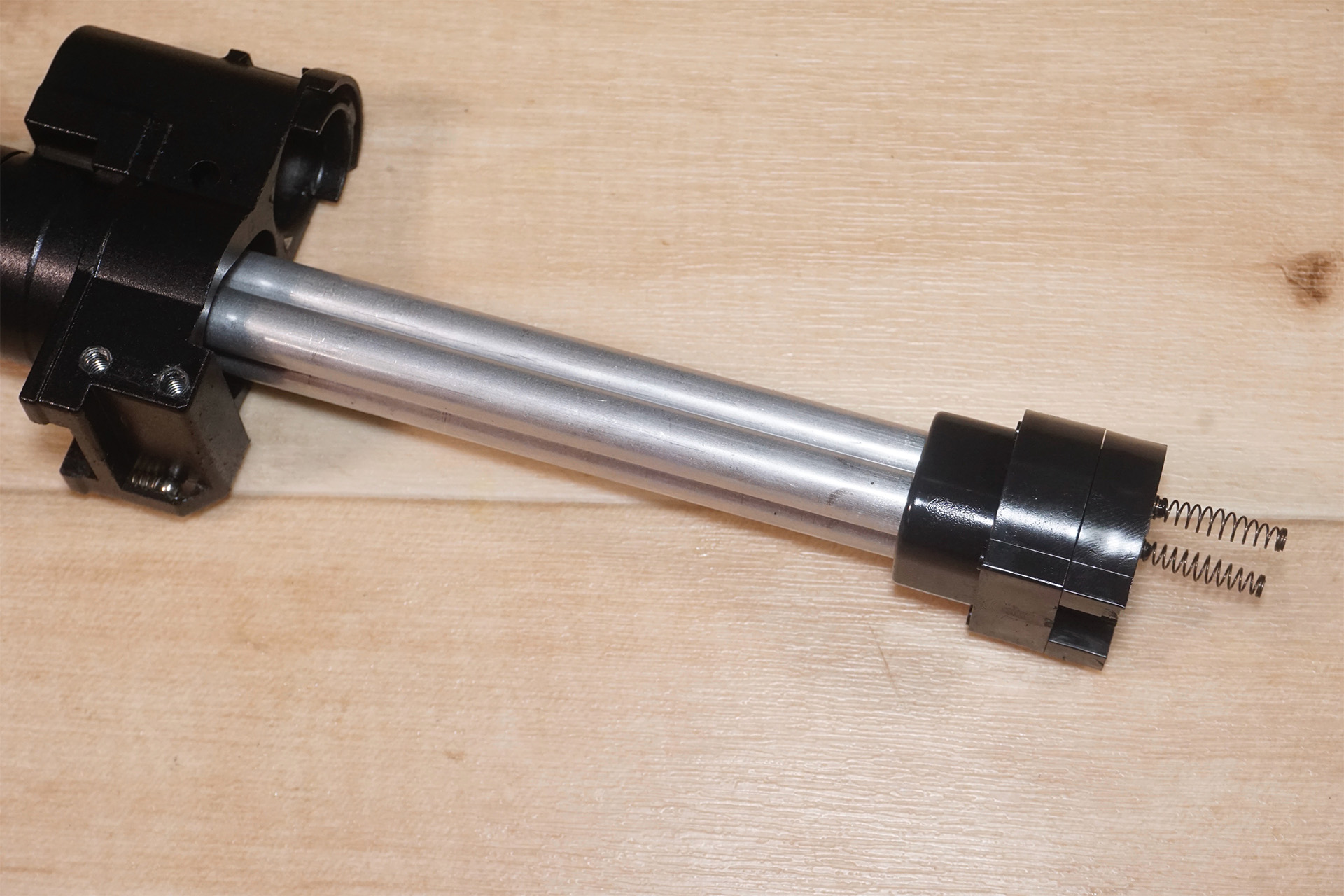

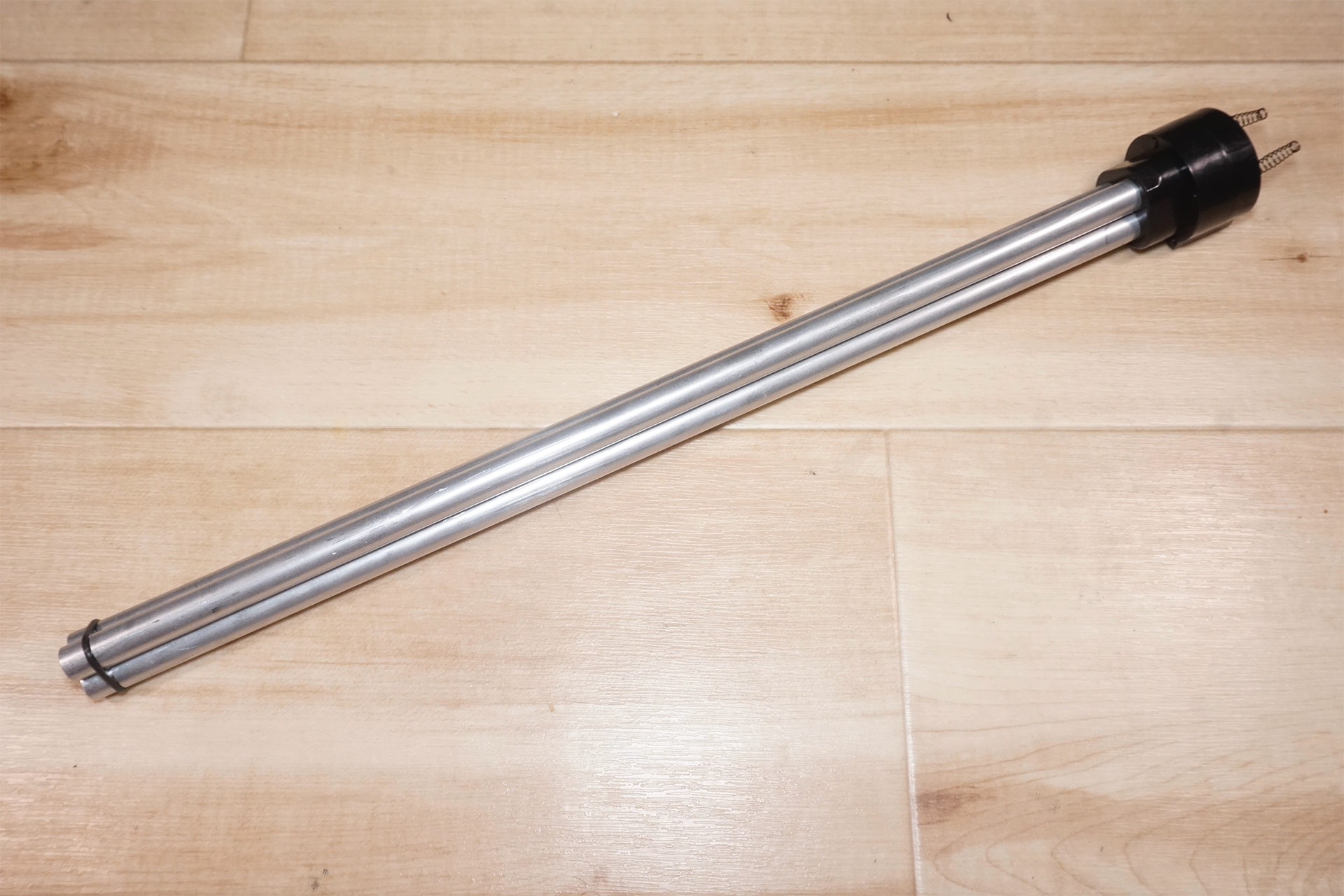

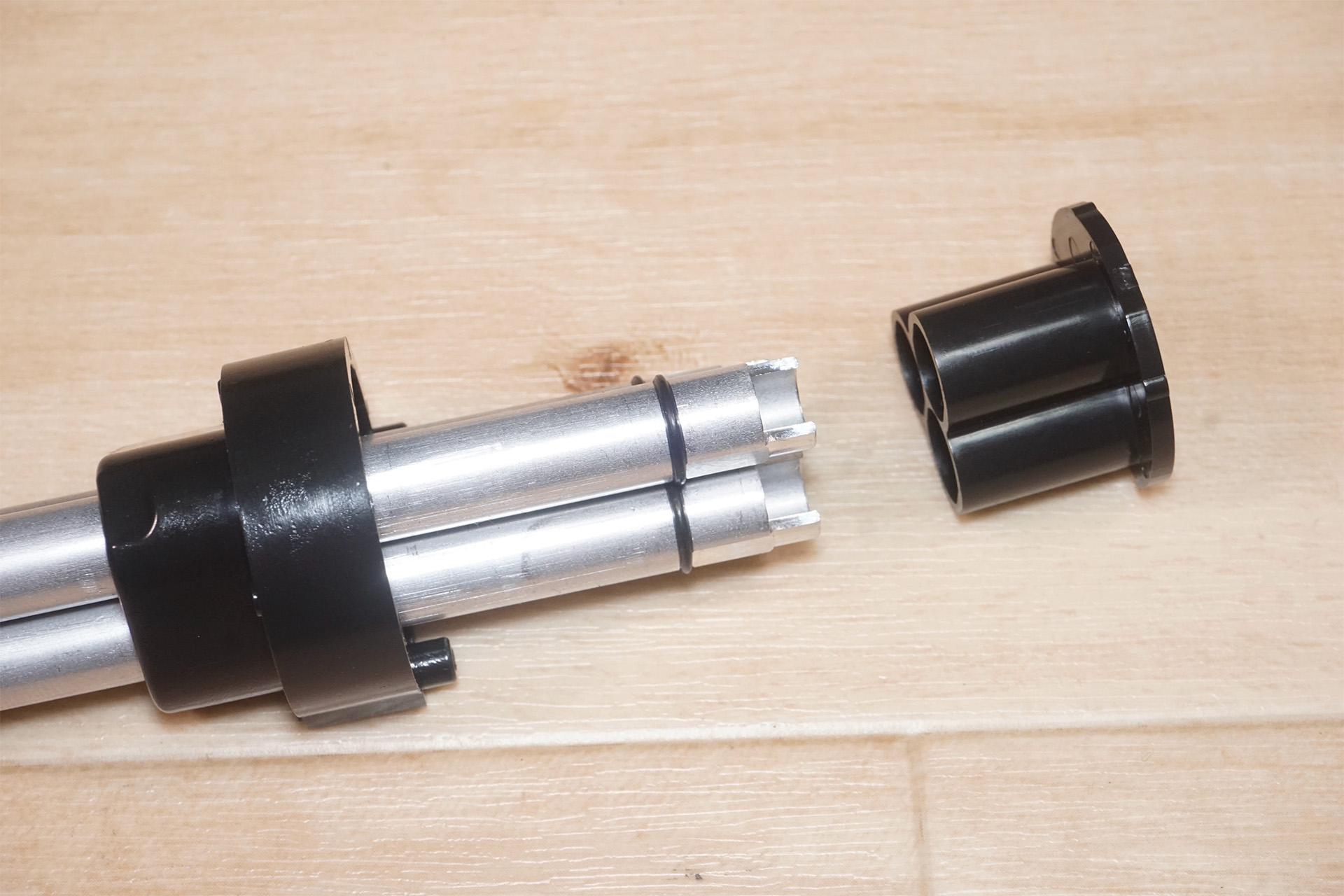

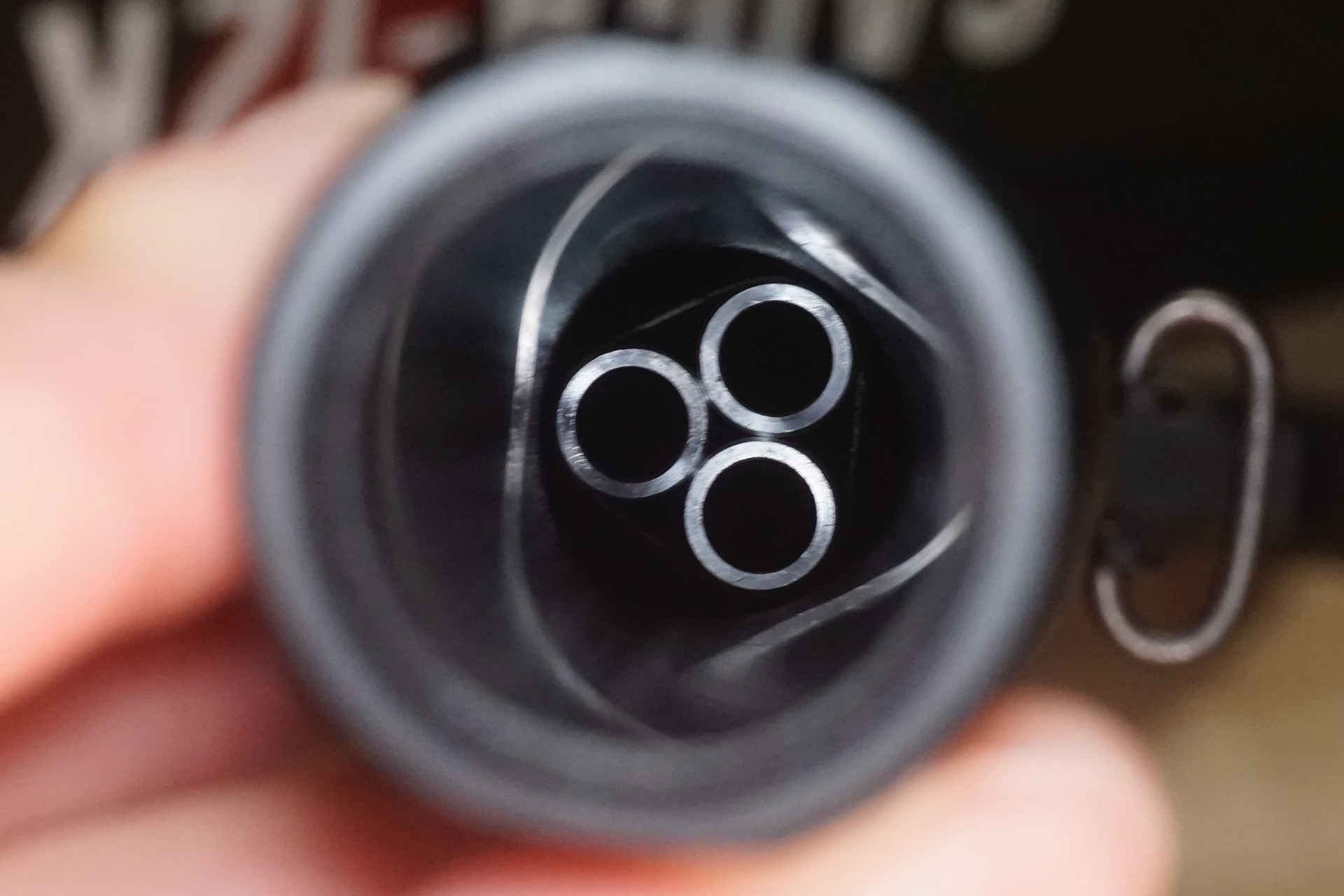

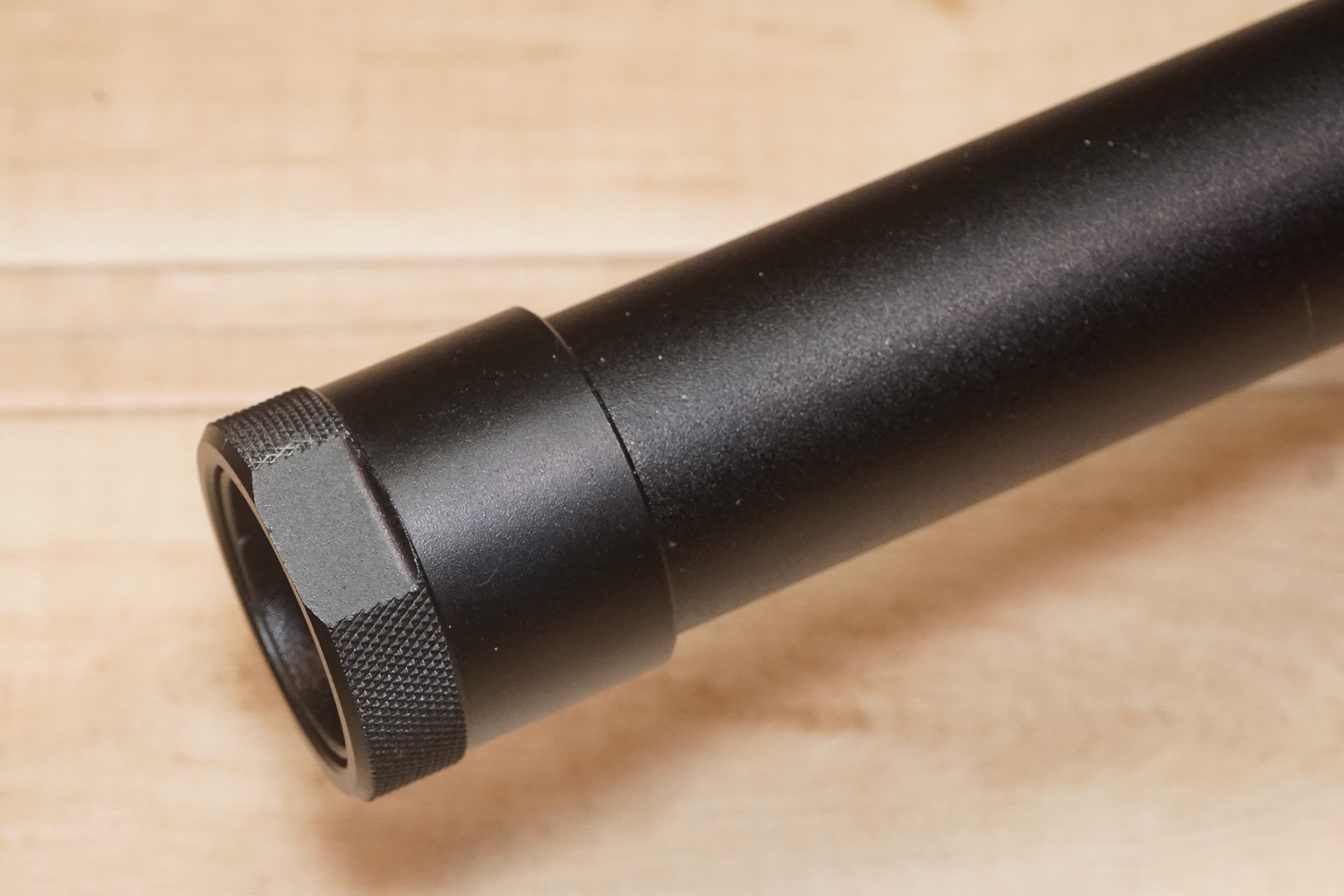

La boca se ve así y es enorme ya que es un

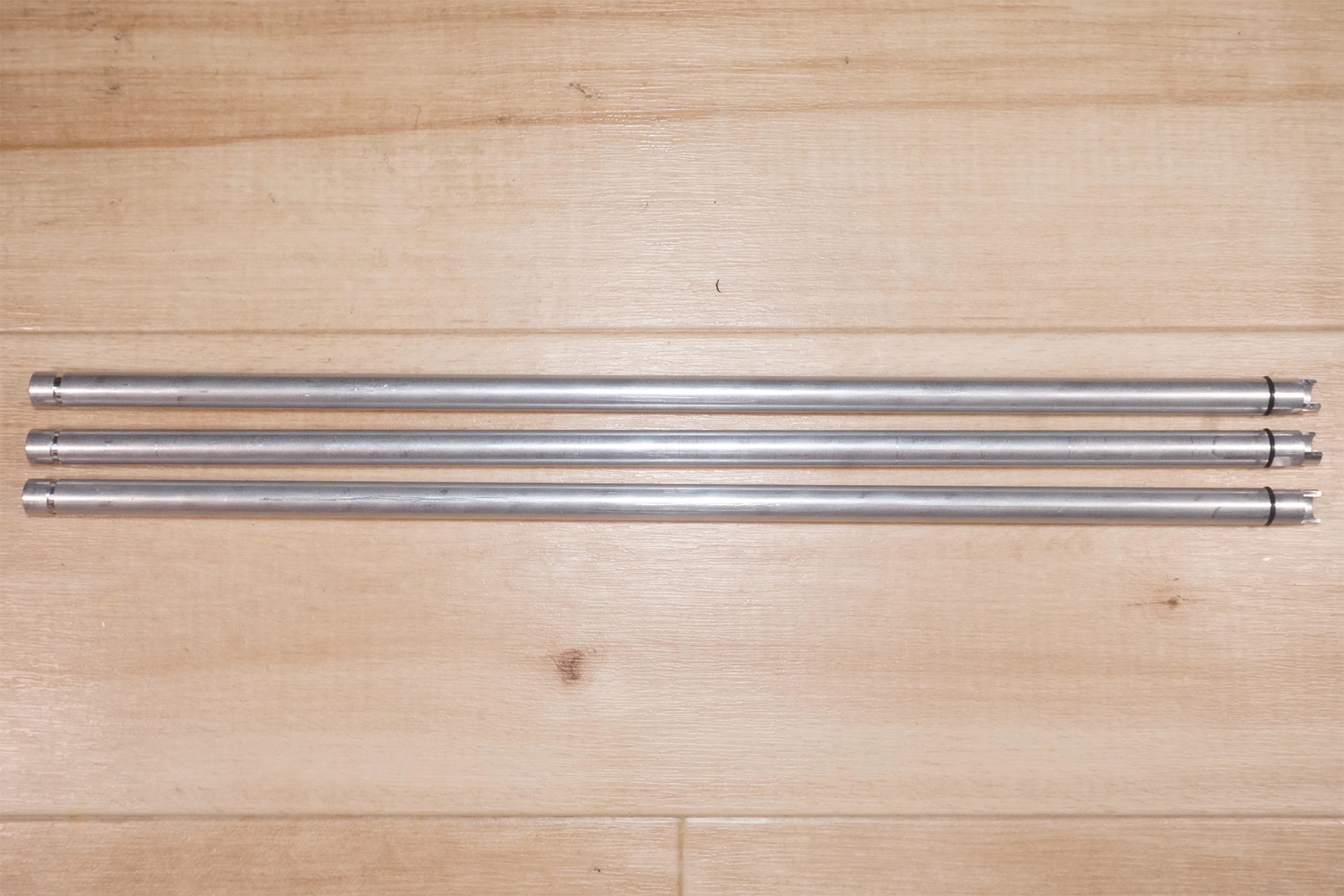

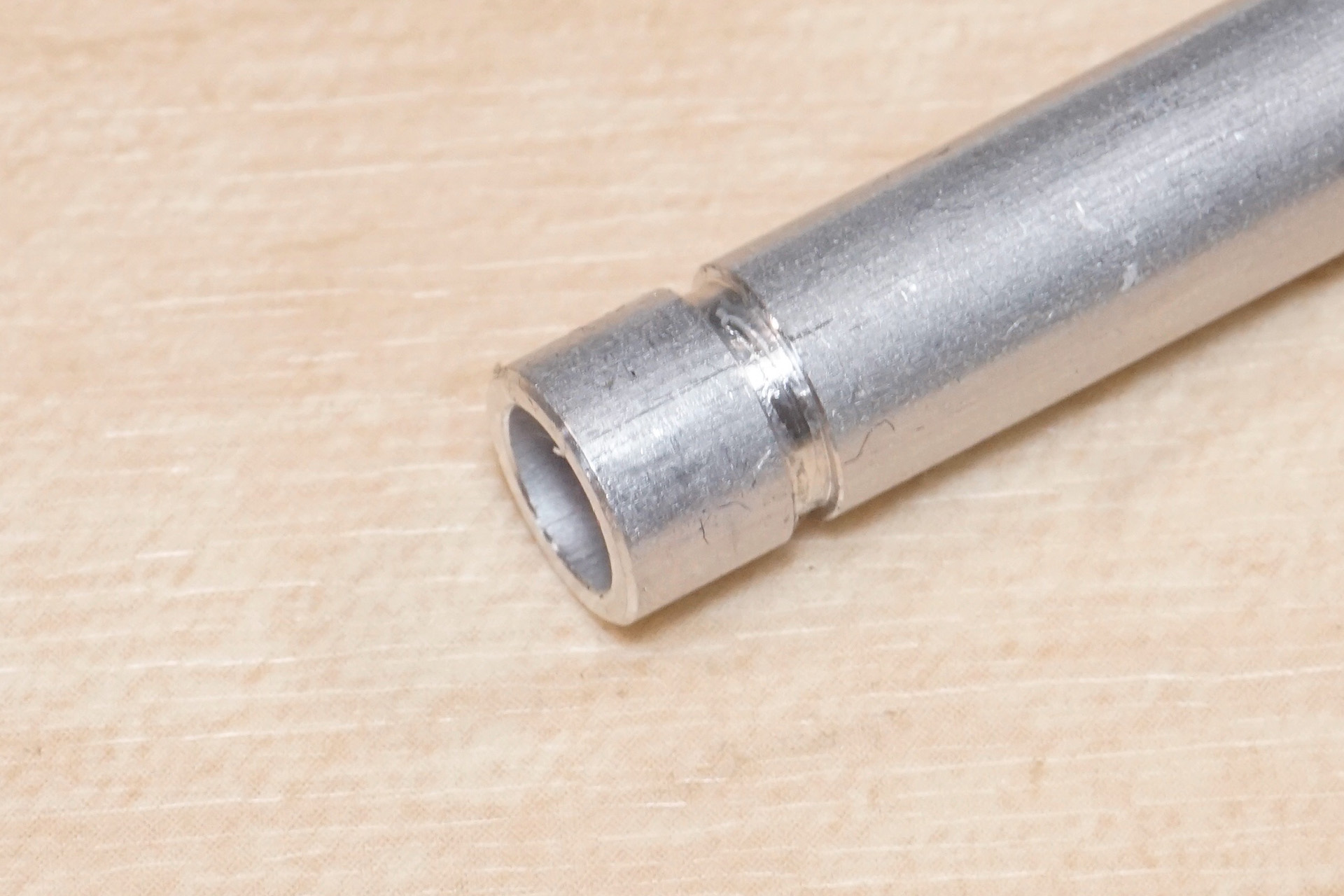

modelo que usa un proyectil de calibre 12. Además, se pueden ver tres cañones
interiores (hechos de aluminio) en el interior del cañón exterior.

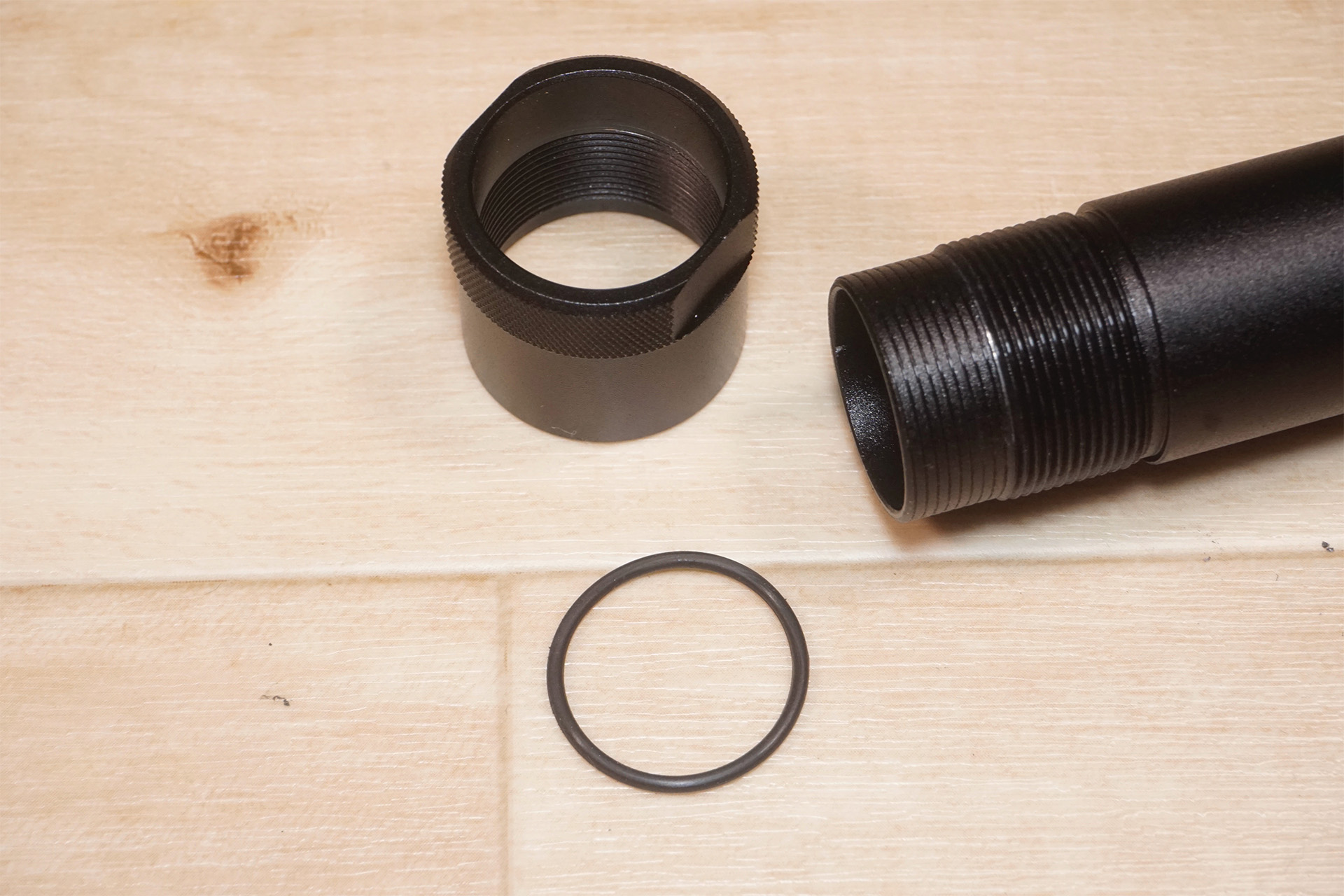

La boca se puede quitar girándola en sentido
antihorario. Tiene una forma única (¿del mismo tamaño que la SGR-12 y la Thor
Hammer?) sin rosca en la punta, y parece posible colocarle un accesorio de boca
compatible .
El cañón exterior tenía un grosor de 23,57 mm
y el diámetro exterior de la parte roscada (diámetro exterior de la rosca) era
de 22,88 mm. Para que los tengas como referencia.

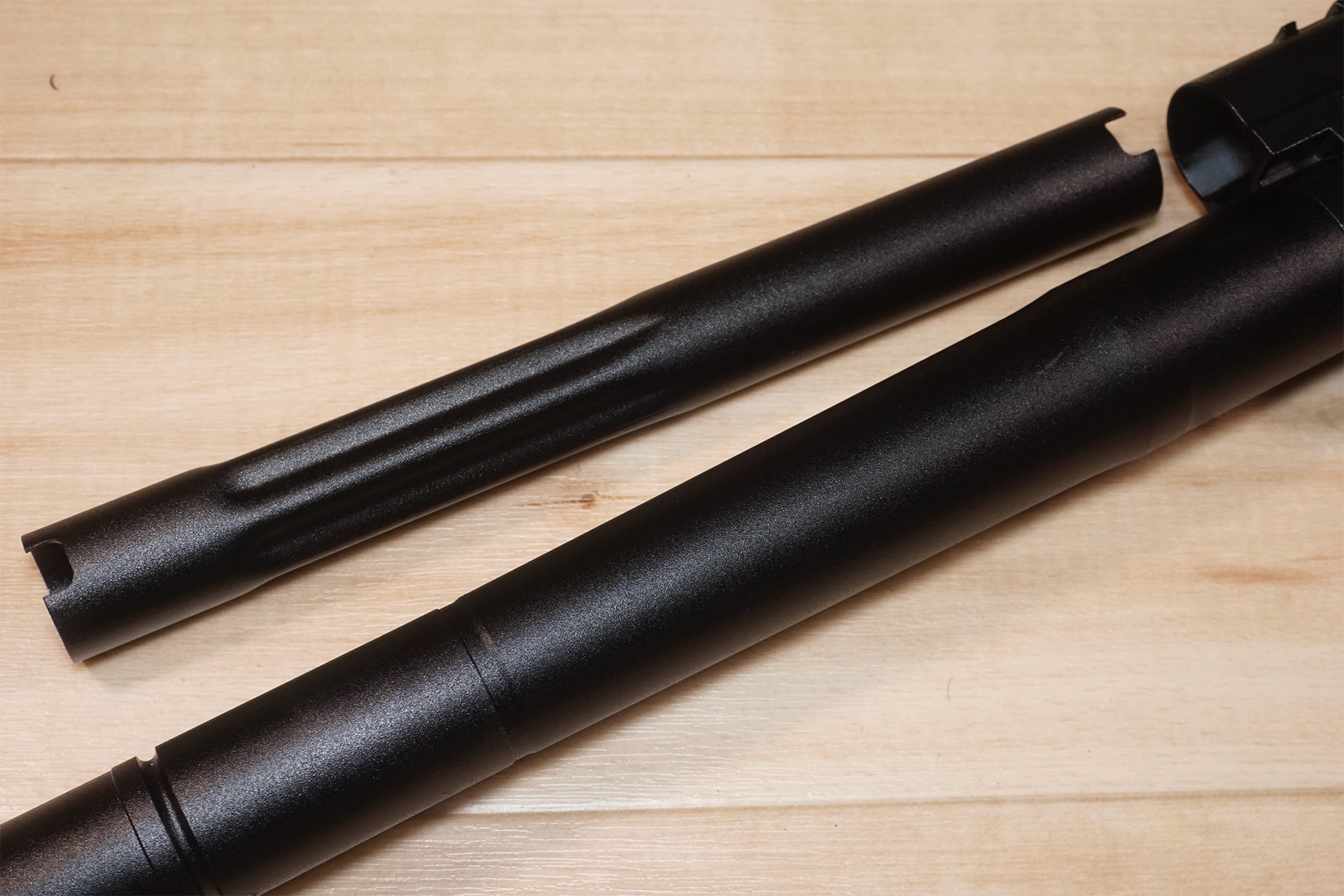

El cañón exterior se extiende aproximadamente
18,7 cm desde el guardamanos.

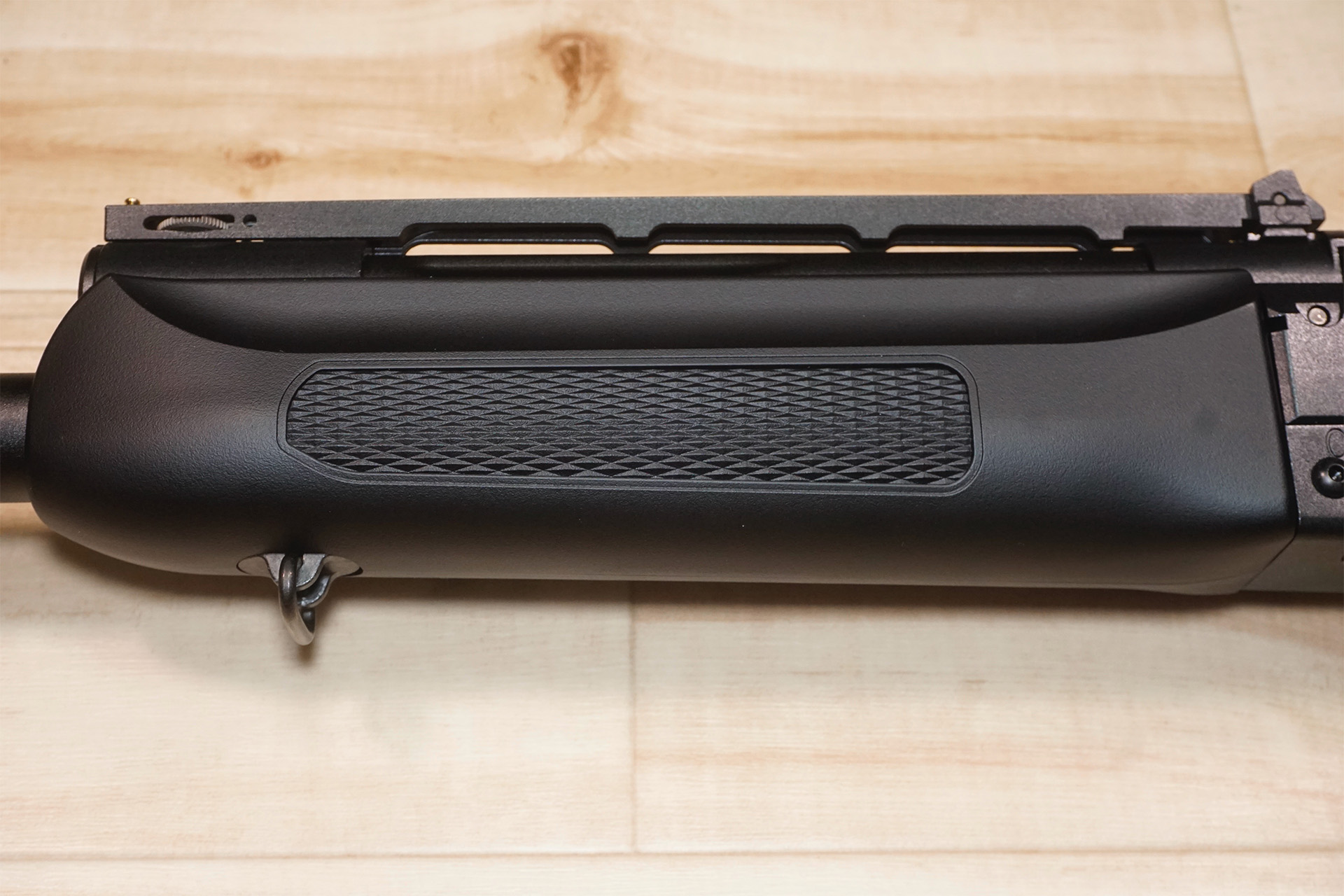

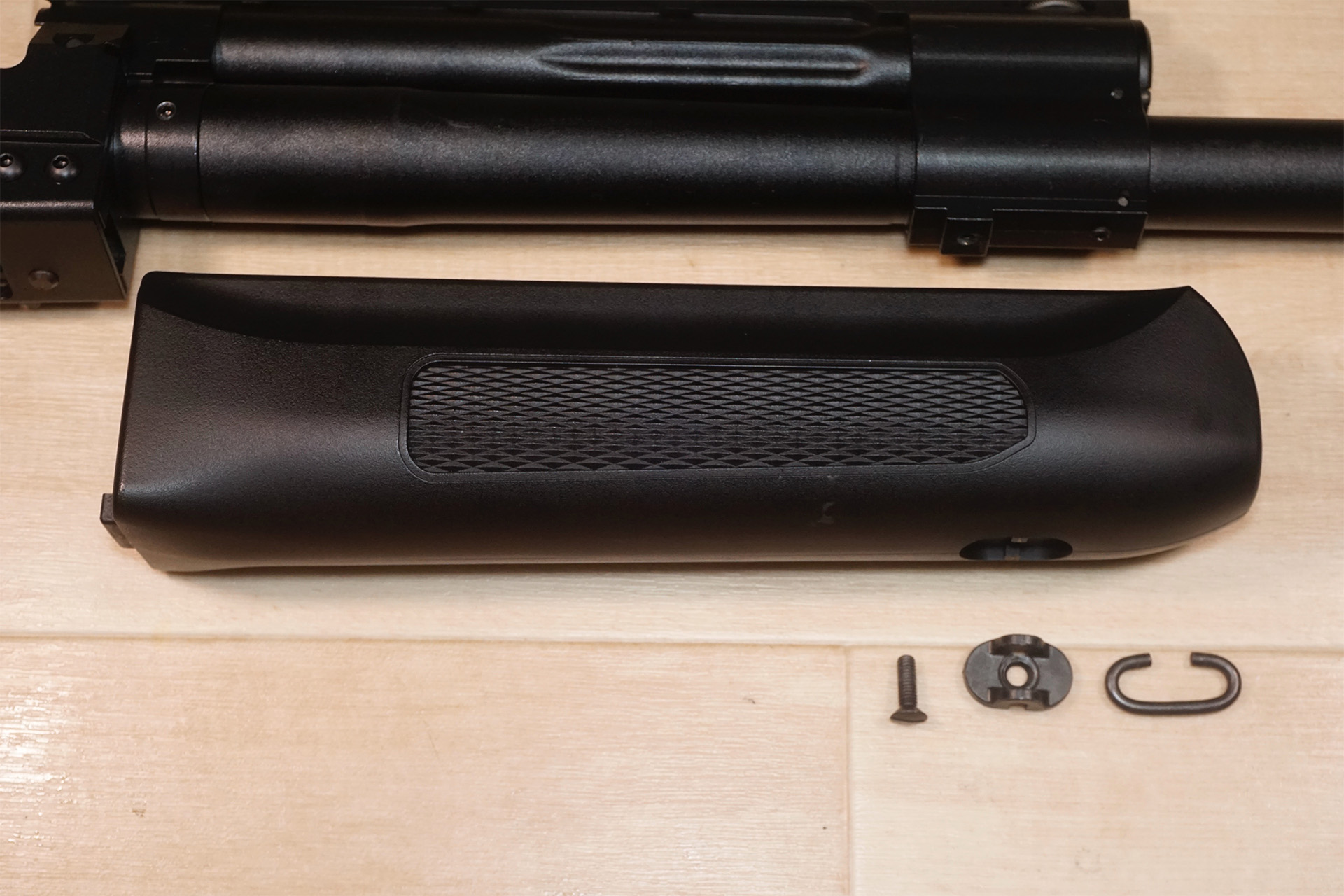

El guardamanos tiene este aspecto, con un
agradable acabado y estrías.

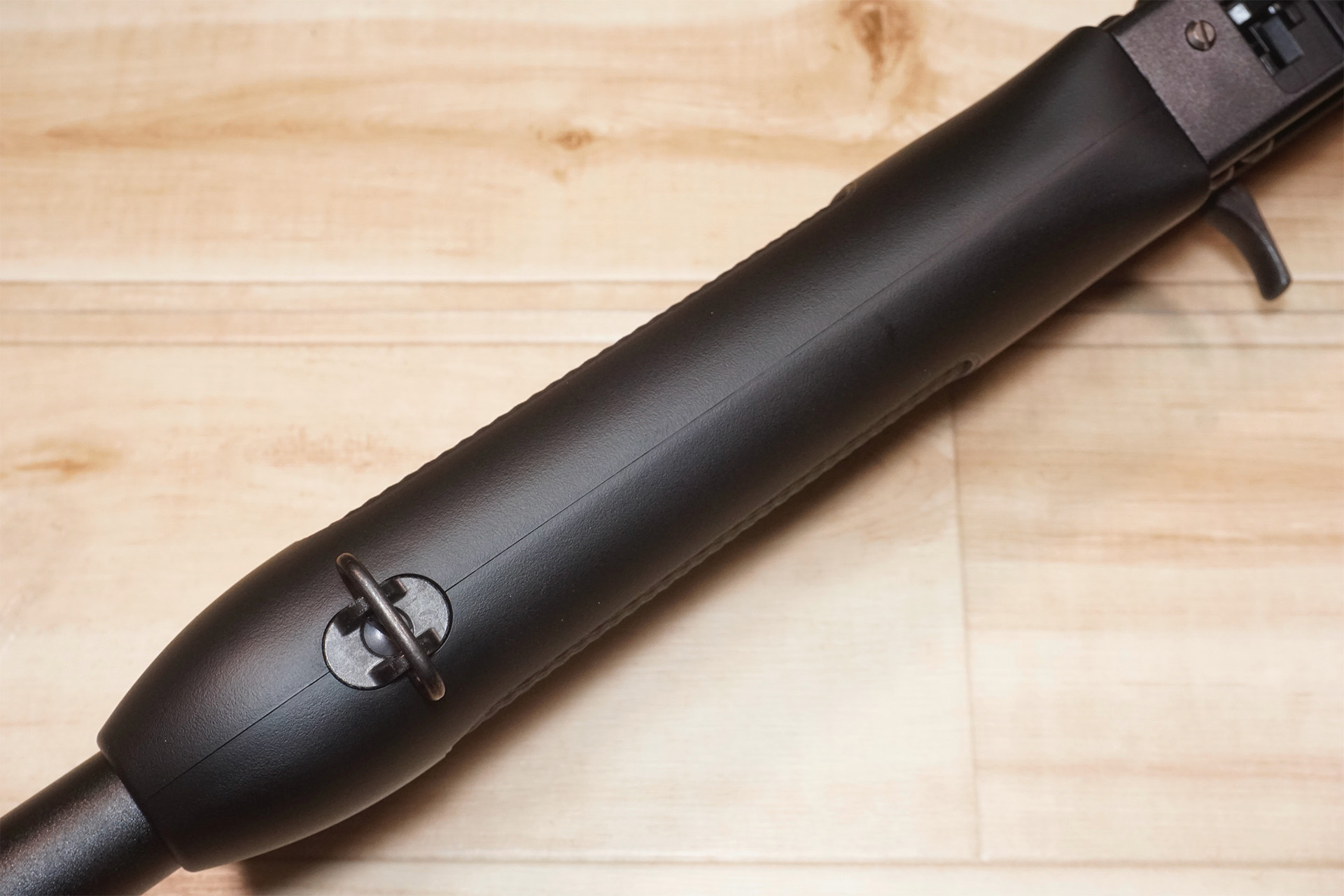

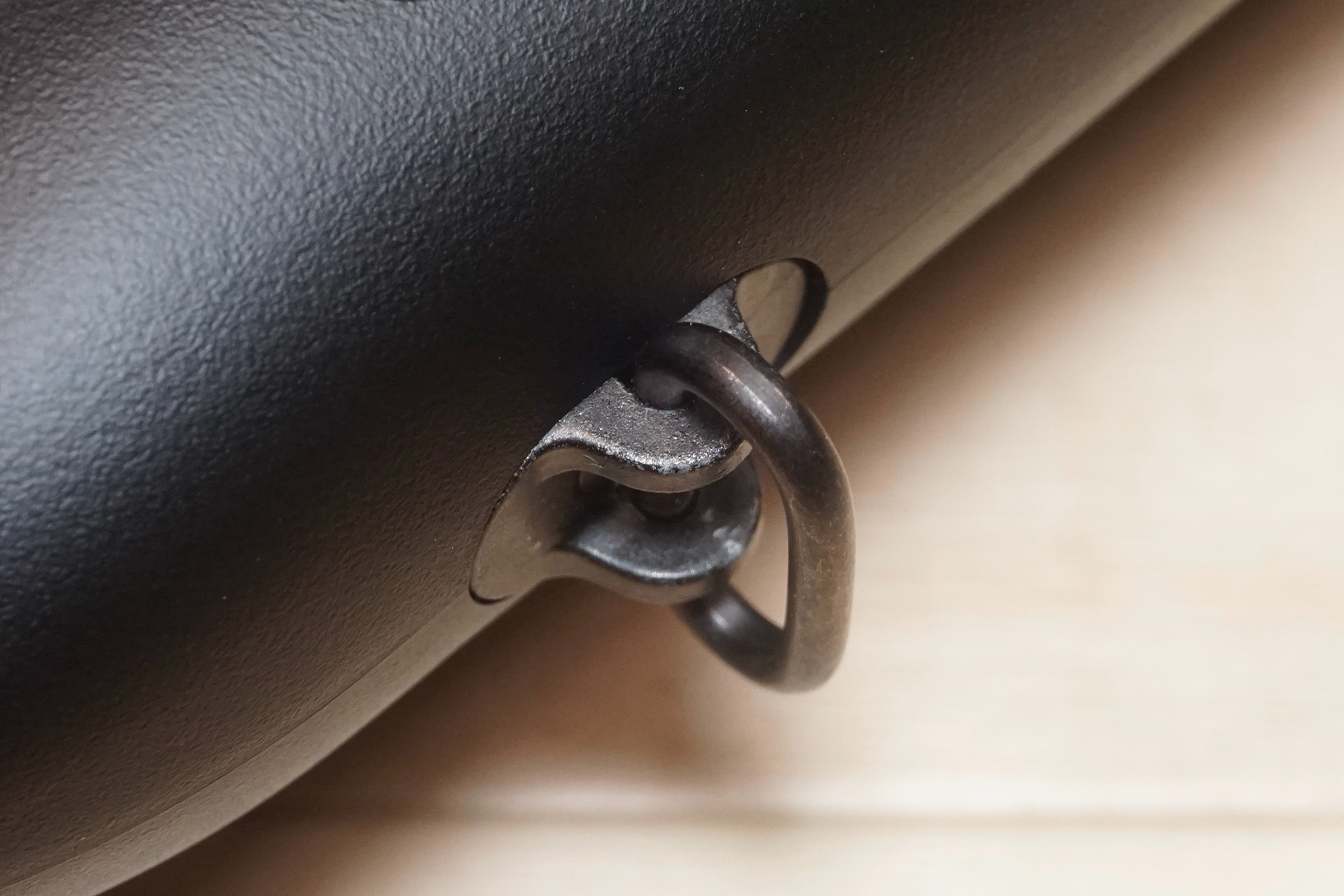

En la parte inferior del guardamanos hay una
porta eslingas.

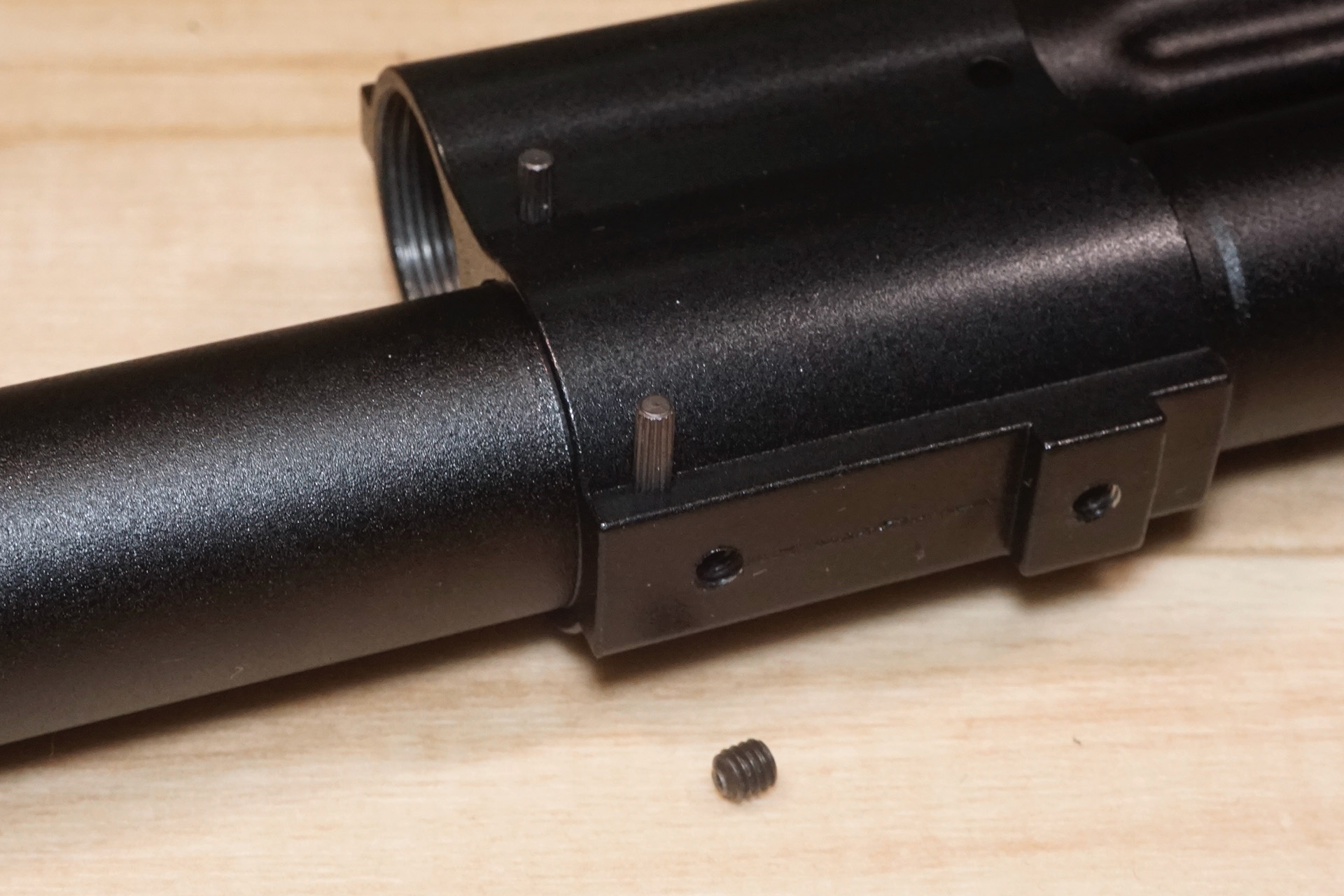

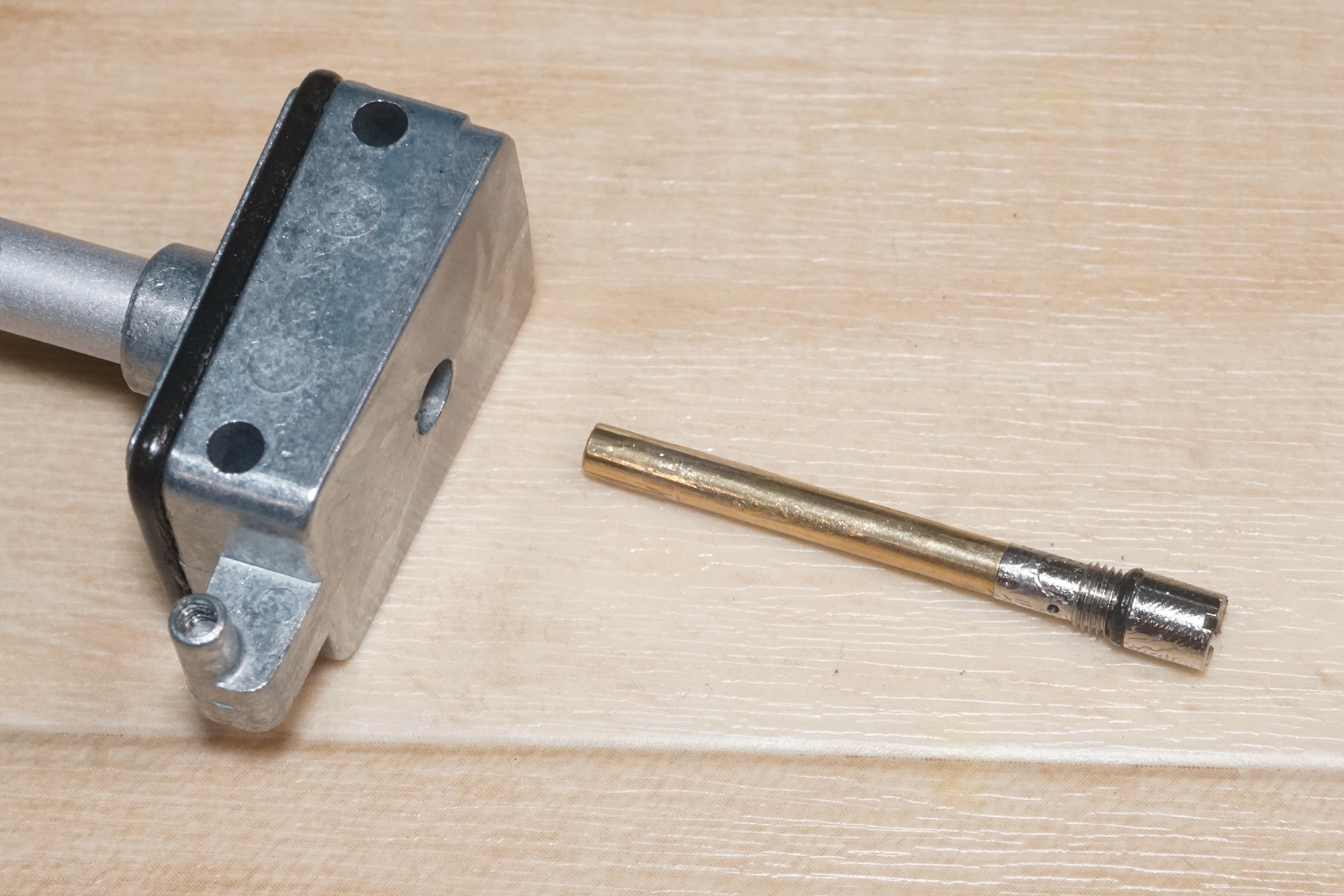

El bloque de gas/tubo de gas tiene este
aspecto. El hueco en el tubo de gas es similar al de un AK.

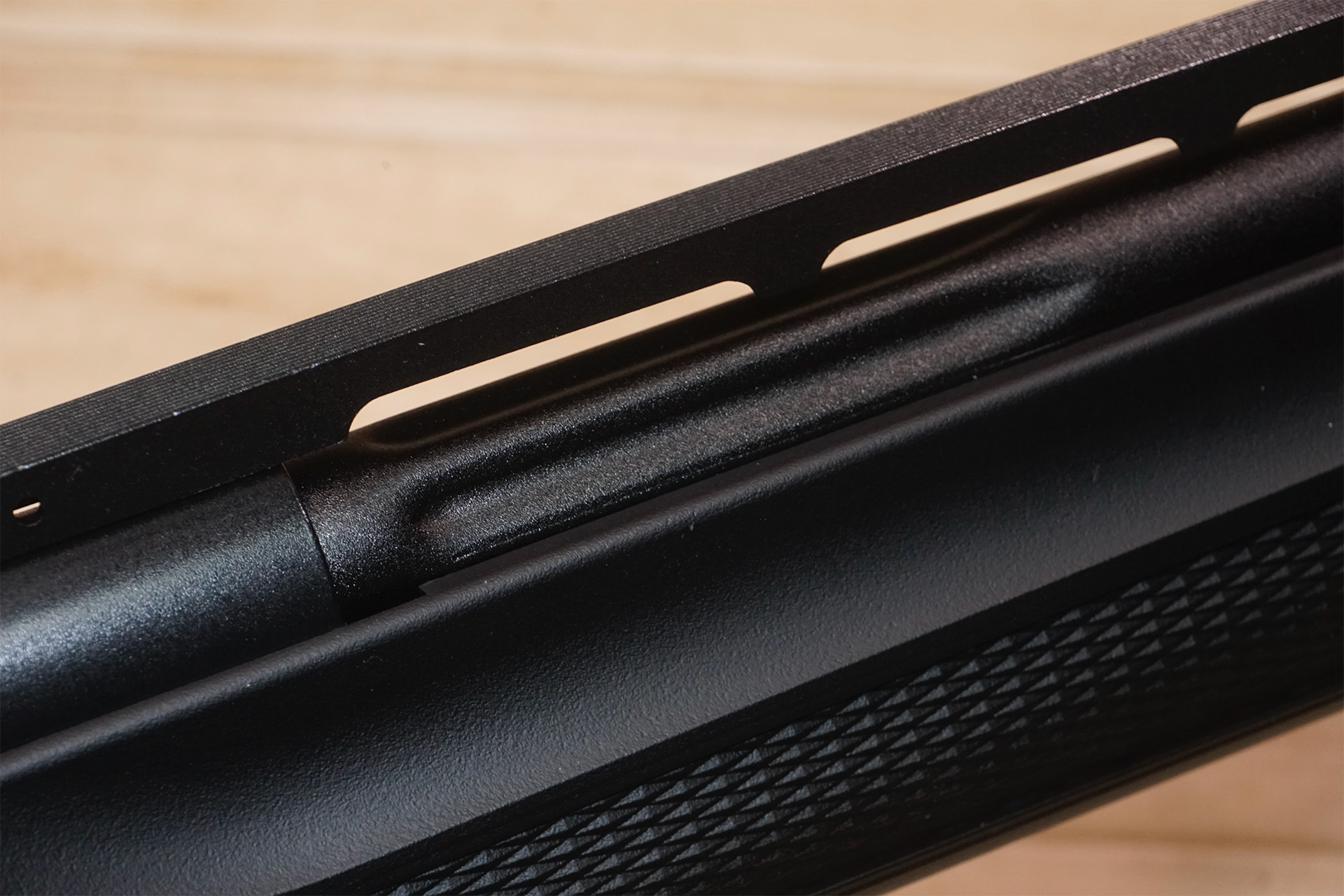

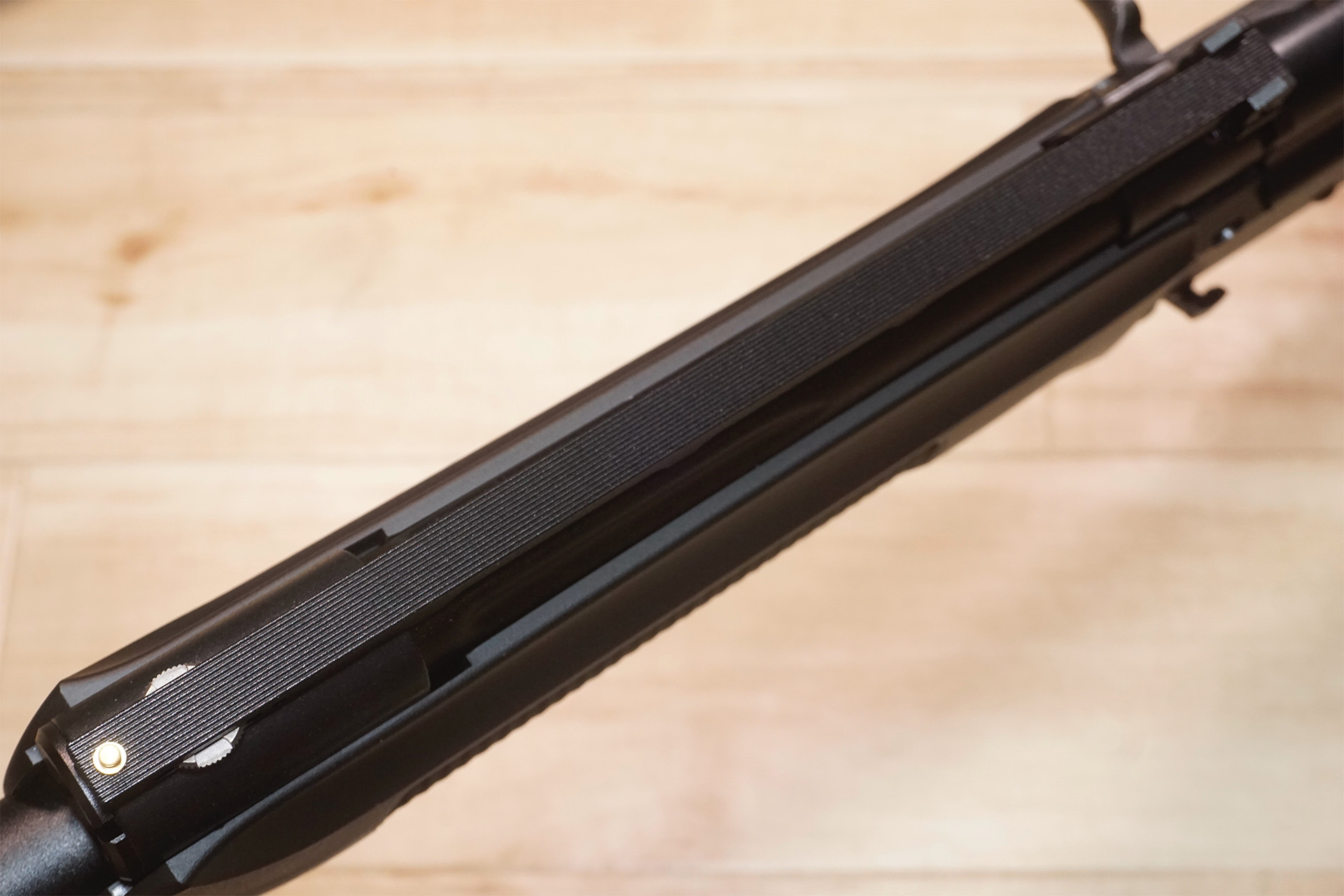

Las miras mecánicas se encuentran
directamente encima del guardamanos. Tiene forma de nervadura ventilada,
quizás para reducir la transferencia de calor a la mira o para
mejorar el rendimiento de refrigeración del pistón de gas.

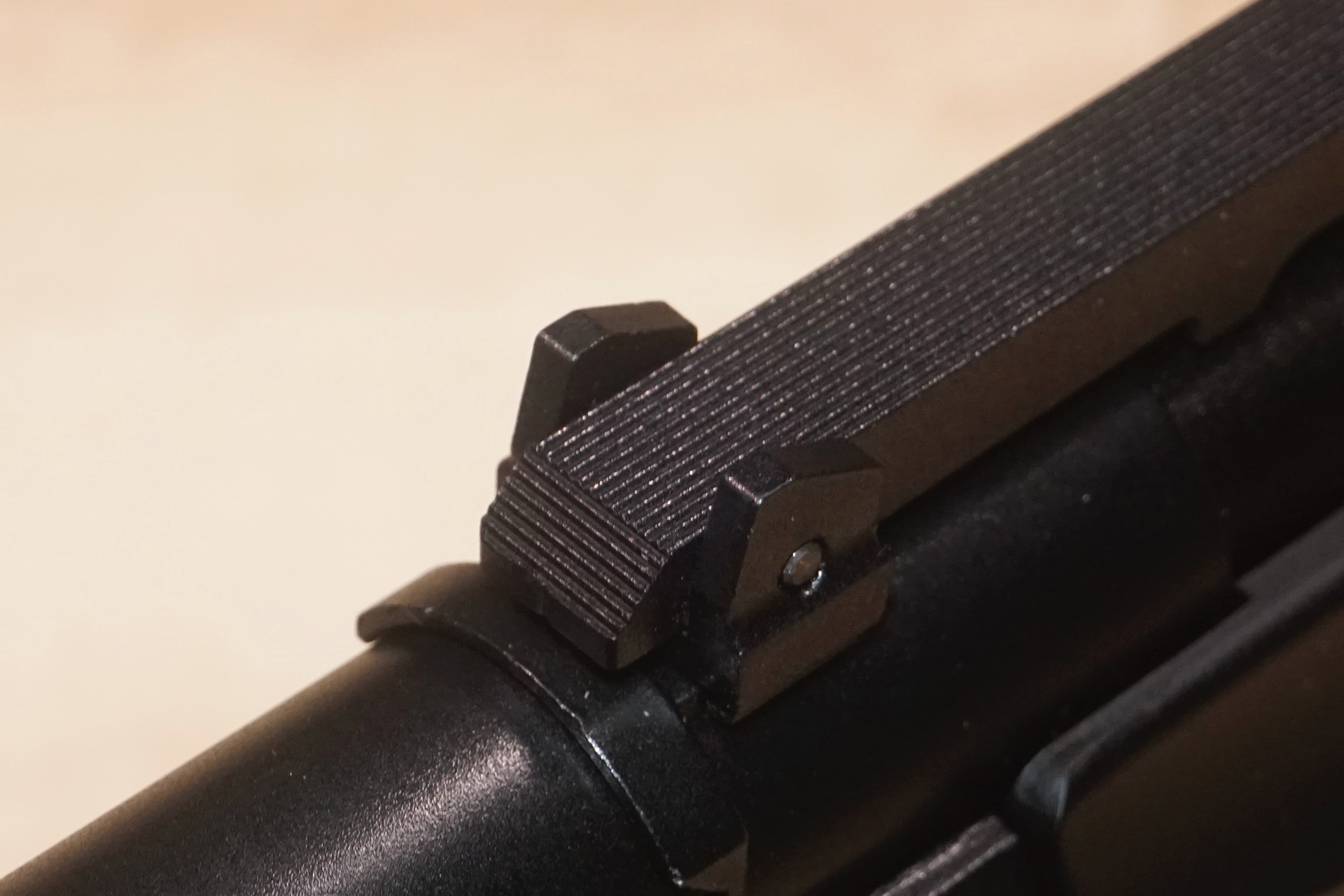

La parte superior de la mira tiene finas
estrías antirreflectantes.
Las miras delantera y trasera tienen este
aspecto y están diseñadas para puntería rápida.

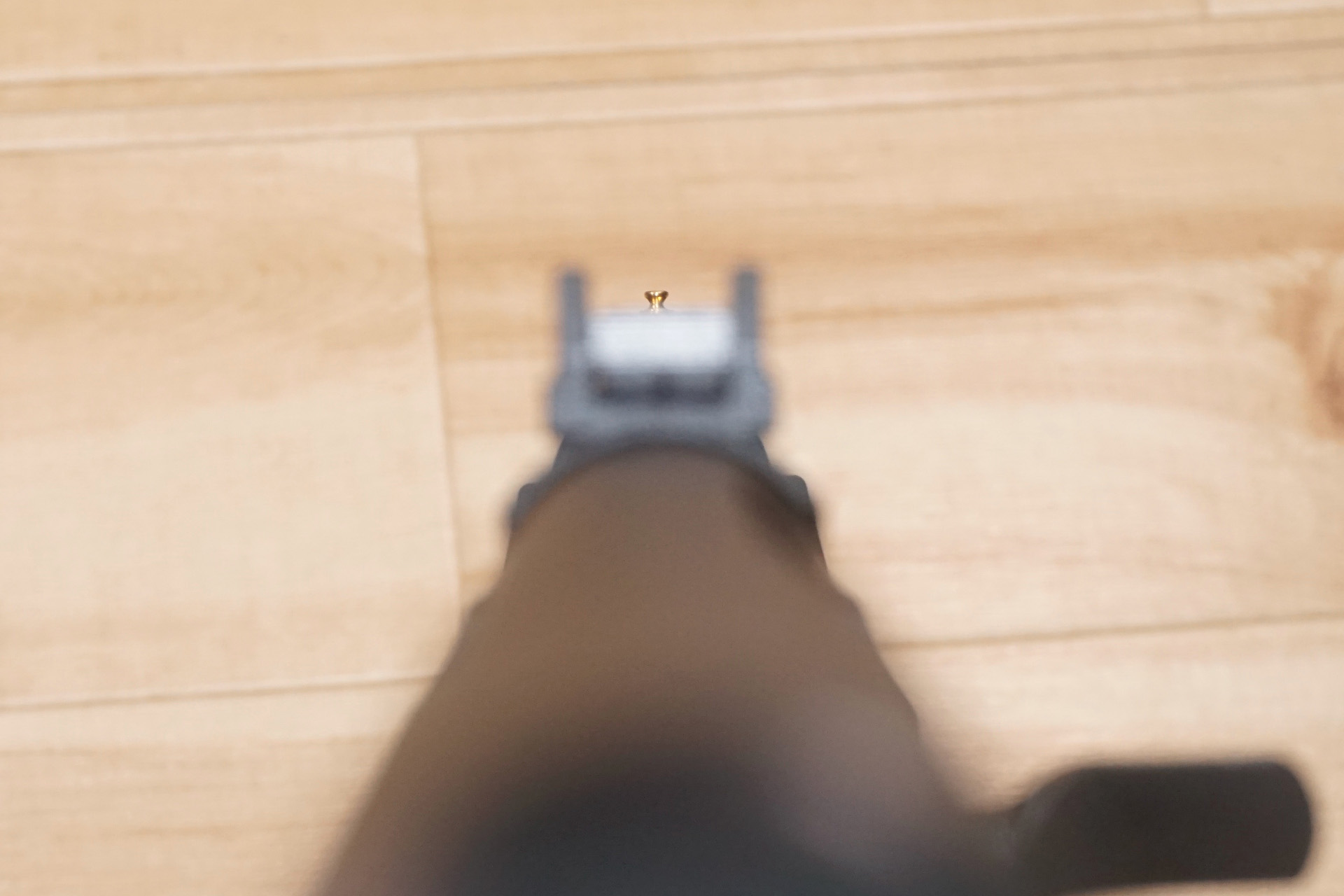

La imagen de la mira tiene este aspecto.
Cuando vi por primera vez estas miras para escopetas, pensé: "¿Realmente puedo
apuntar con esto?". Pero cuando realmente la usas, puedes acertar
sorprendentemente bien.
Esta mira tiene más que ver con cómo se sujeta que con cómo se apunta (cómo se
mira a través de ella).
El ajuste de la mira sólo se realiza en la
mira delantera. El dial del punto de mira está bloqueado por una placa con forma
de muelle, por lo que debes introducir la llave especial suministrada en el
orificio situado en el lateral del dial y girarla.
El dial se gira en incrementos de 90 grados y cada giro cambia el ángulo de la
mira.
Orificios al lado de los diales de ajuste.
Introduces la herramienta en el orificio. Si
el tamaño es el adecuado, funcionará un alfiler o un objeto similar a una llave
Allen.

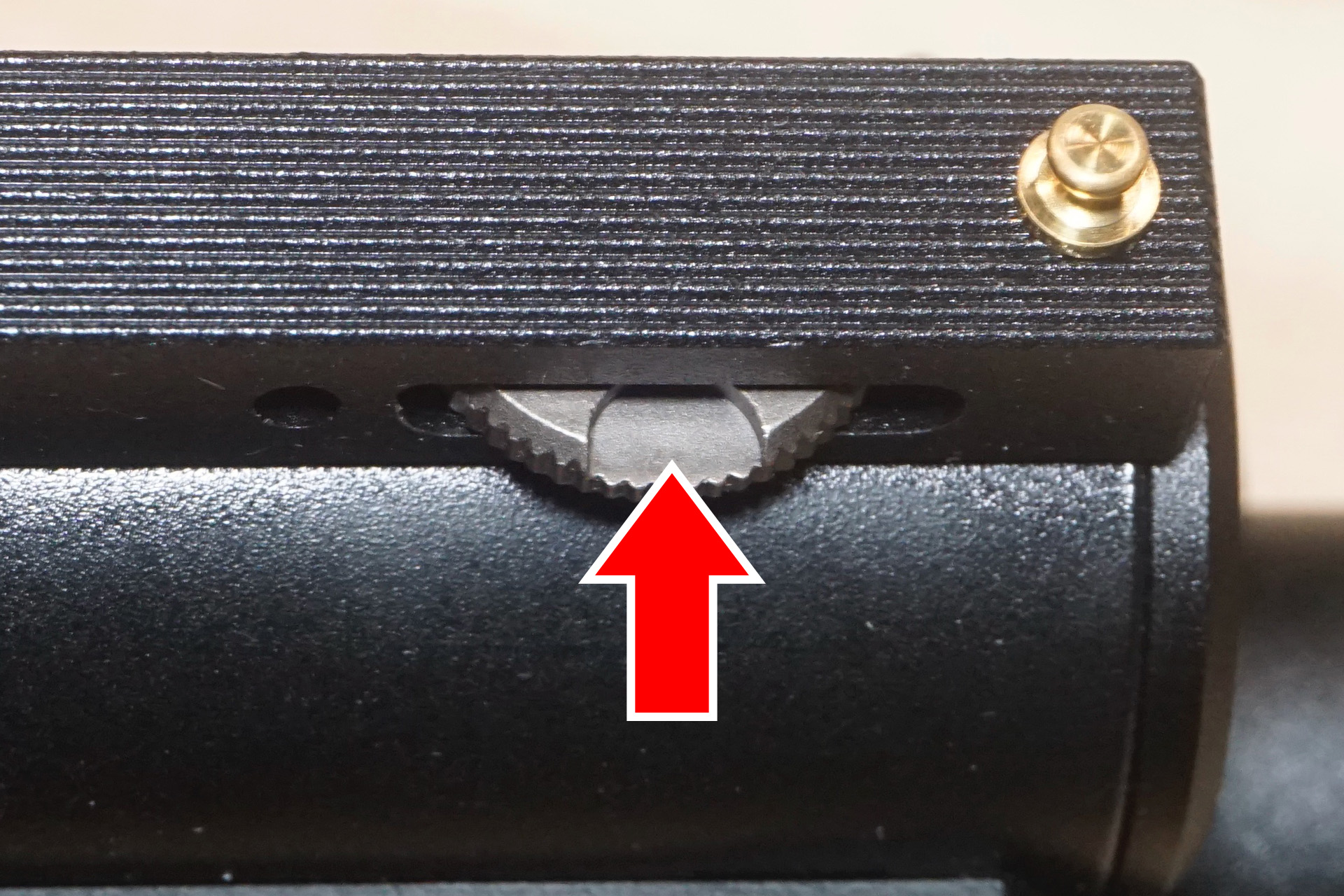

El muelle de la placa encaja en esta ranura,
por lo que el ajuste se realiza en incrementos de 90 grados.

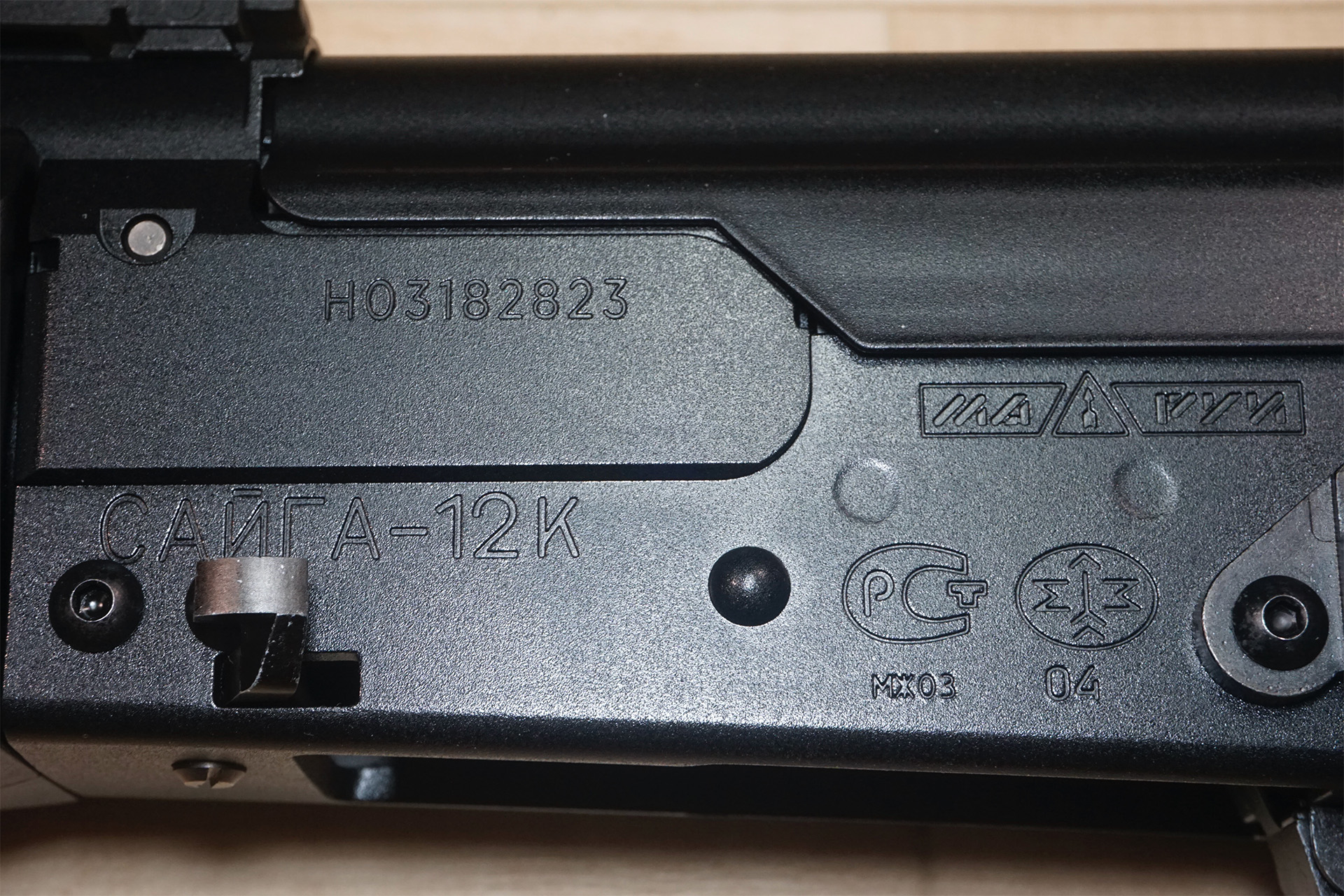

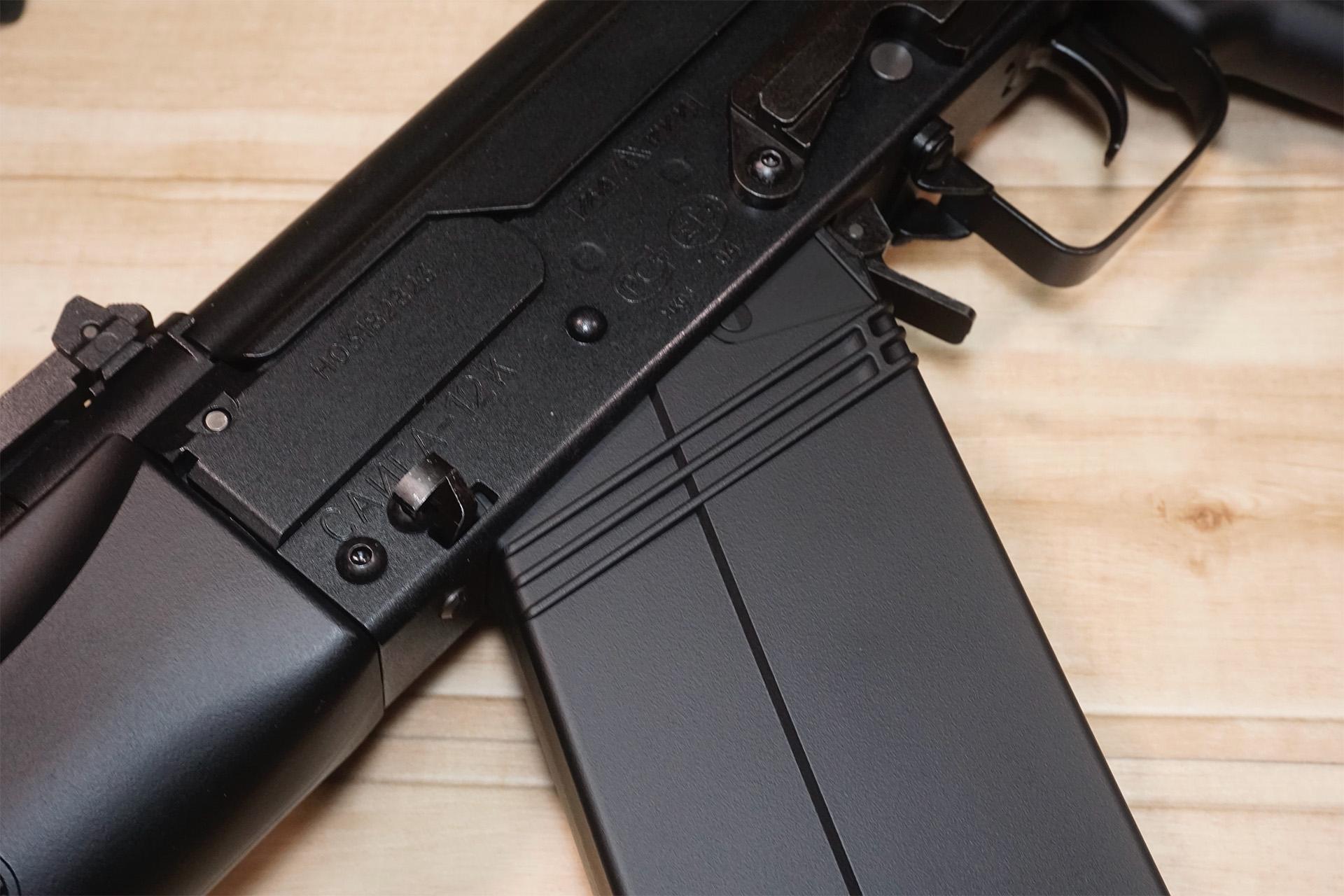

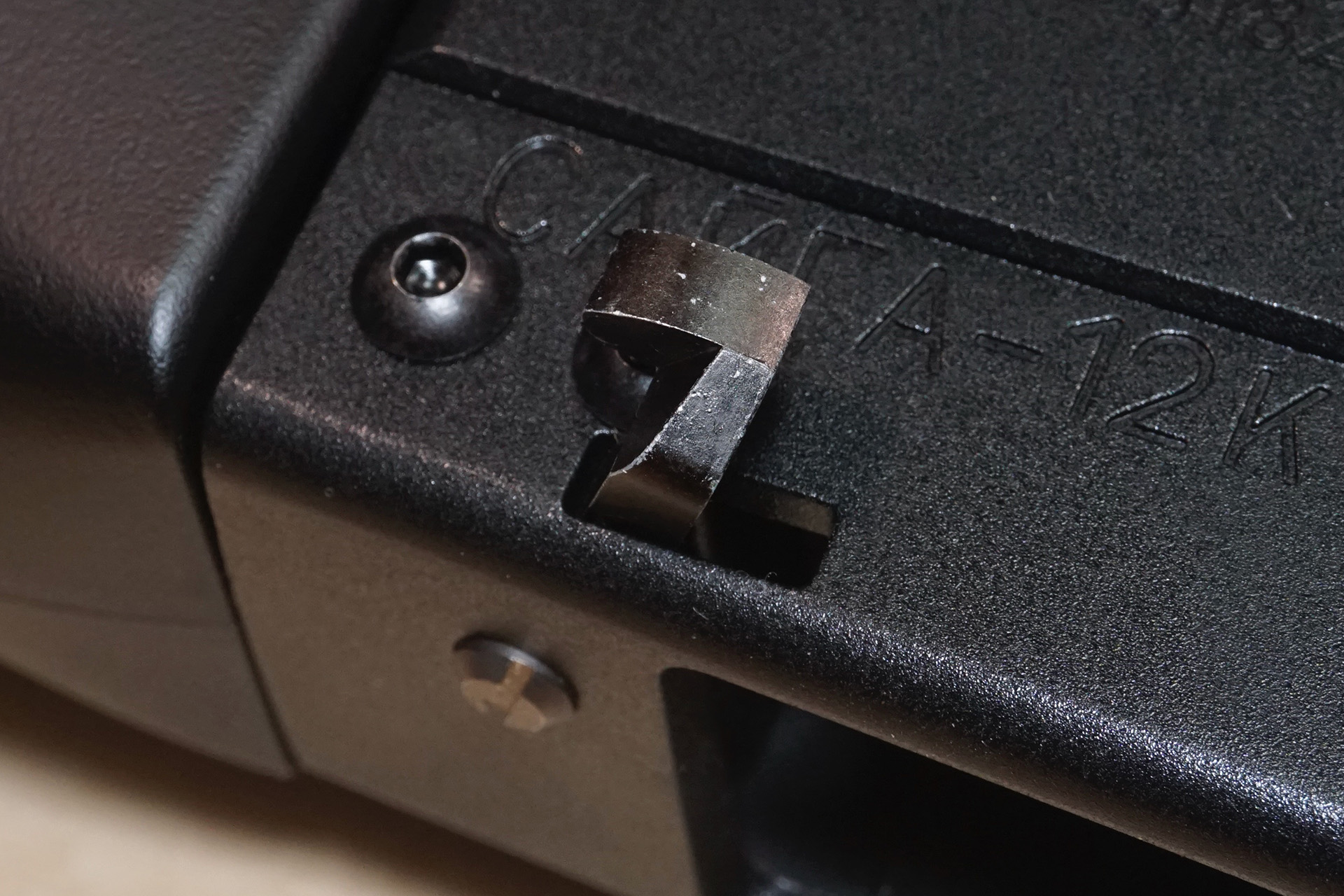

El lado izquierdo del cuerpo tiene varios
grabados. El logotipo de estilo Izmash sigue ahí, pero el nombre del modelo
difiere del embalaje y aquí es САЙГА-12К.
La textura del receptor era bastante buena
para el AKM, pero la de la Saiga-12K es igual de buena.
Realmente creo que hicieron un buen trabajo reproduciendo el aspecto duro "como
el hierro" aquí sólo con el trabajo de pintura.

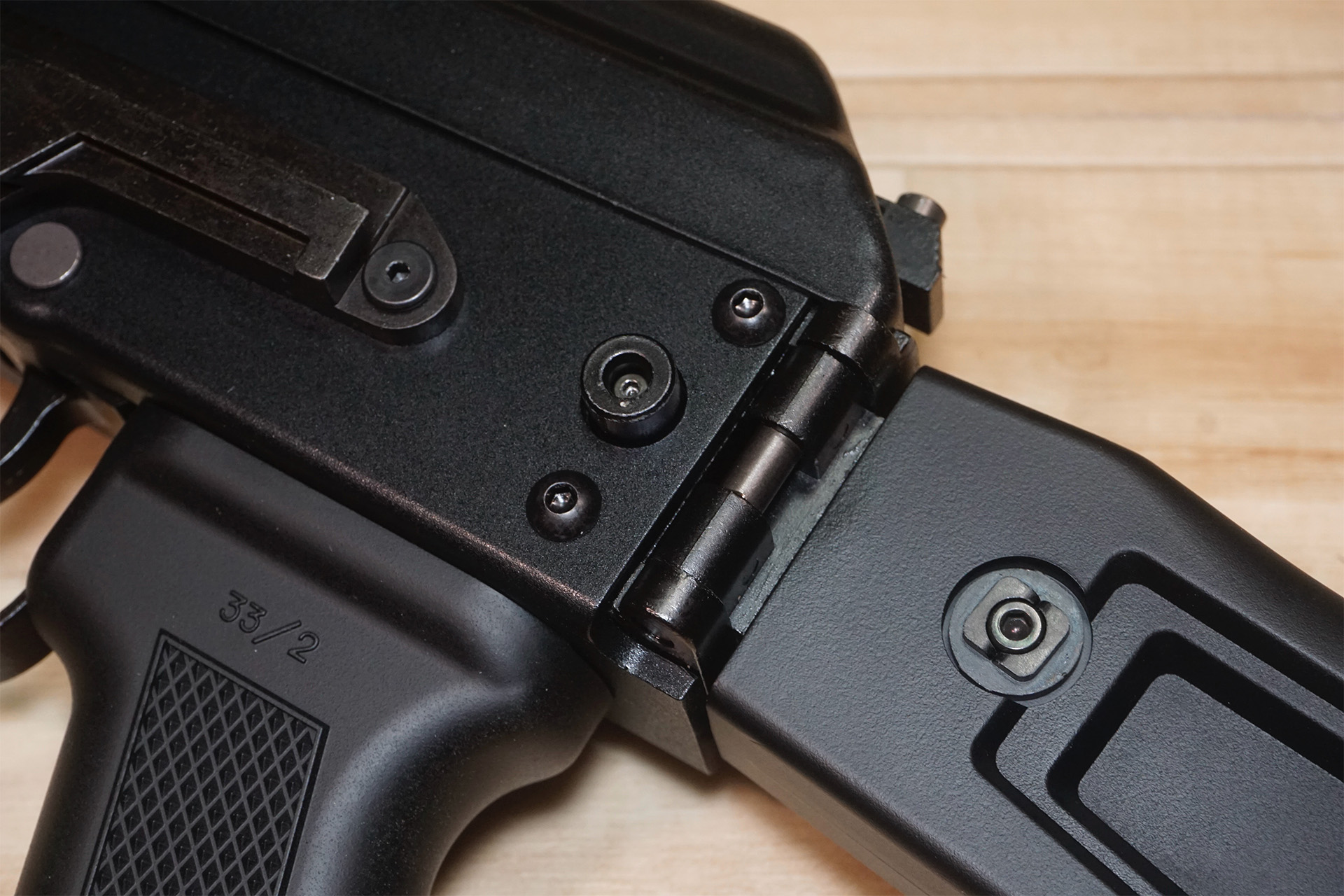

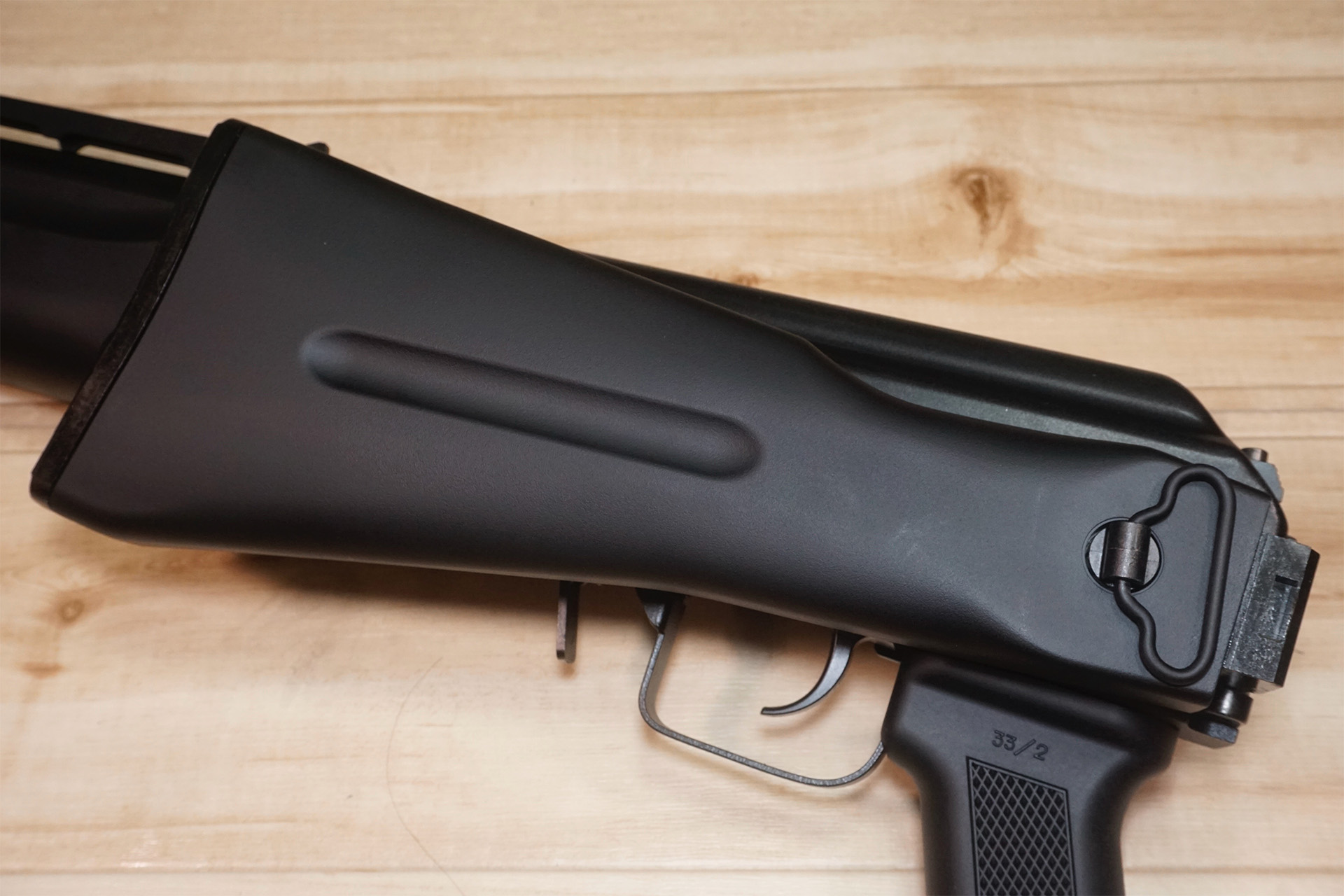

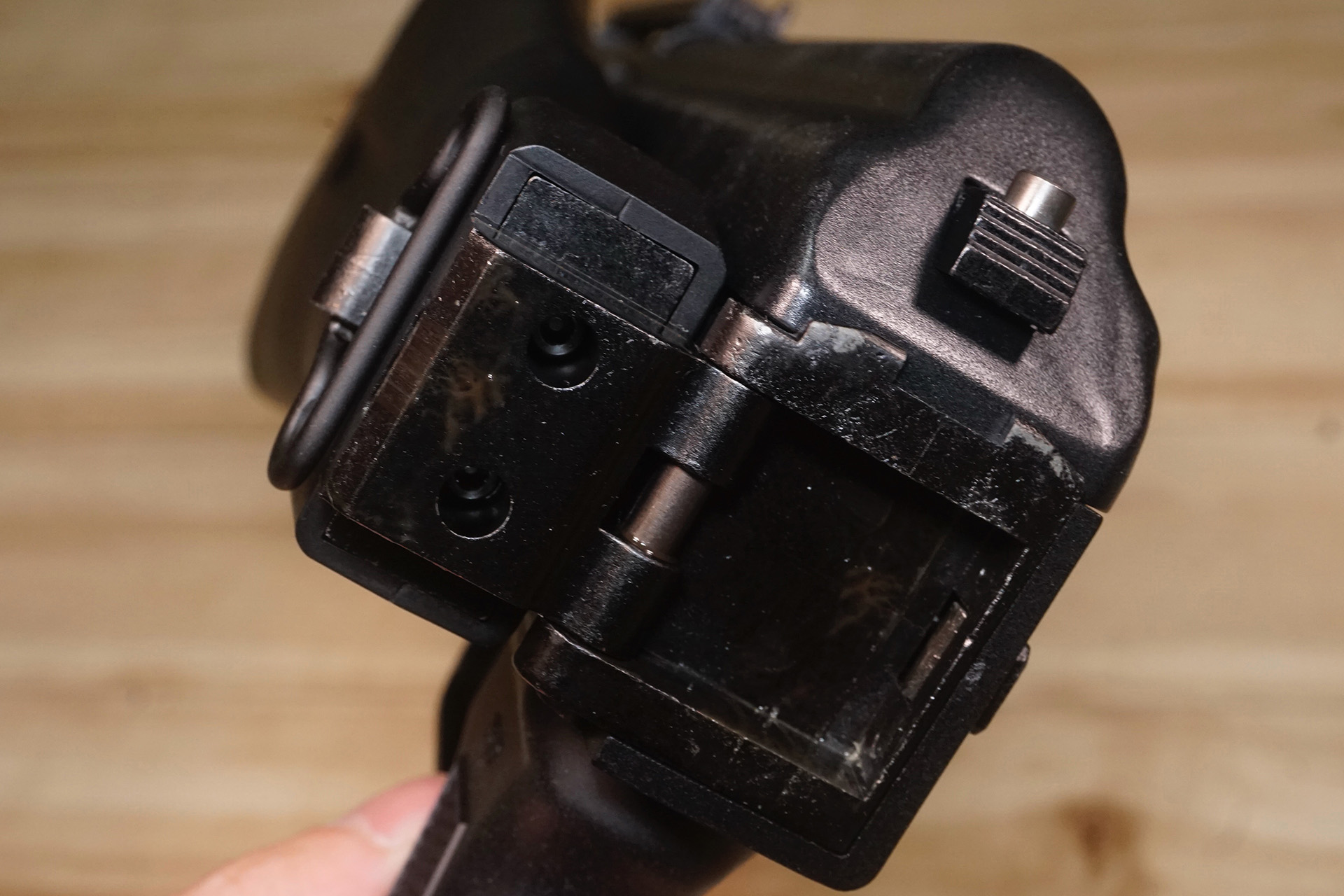

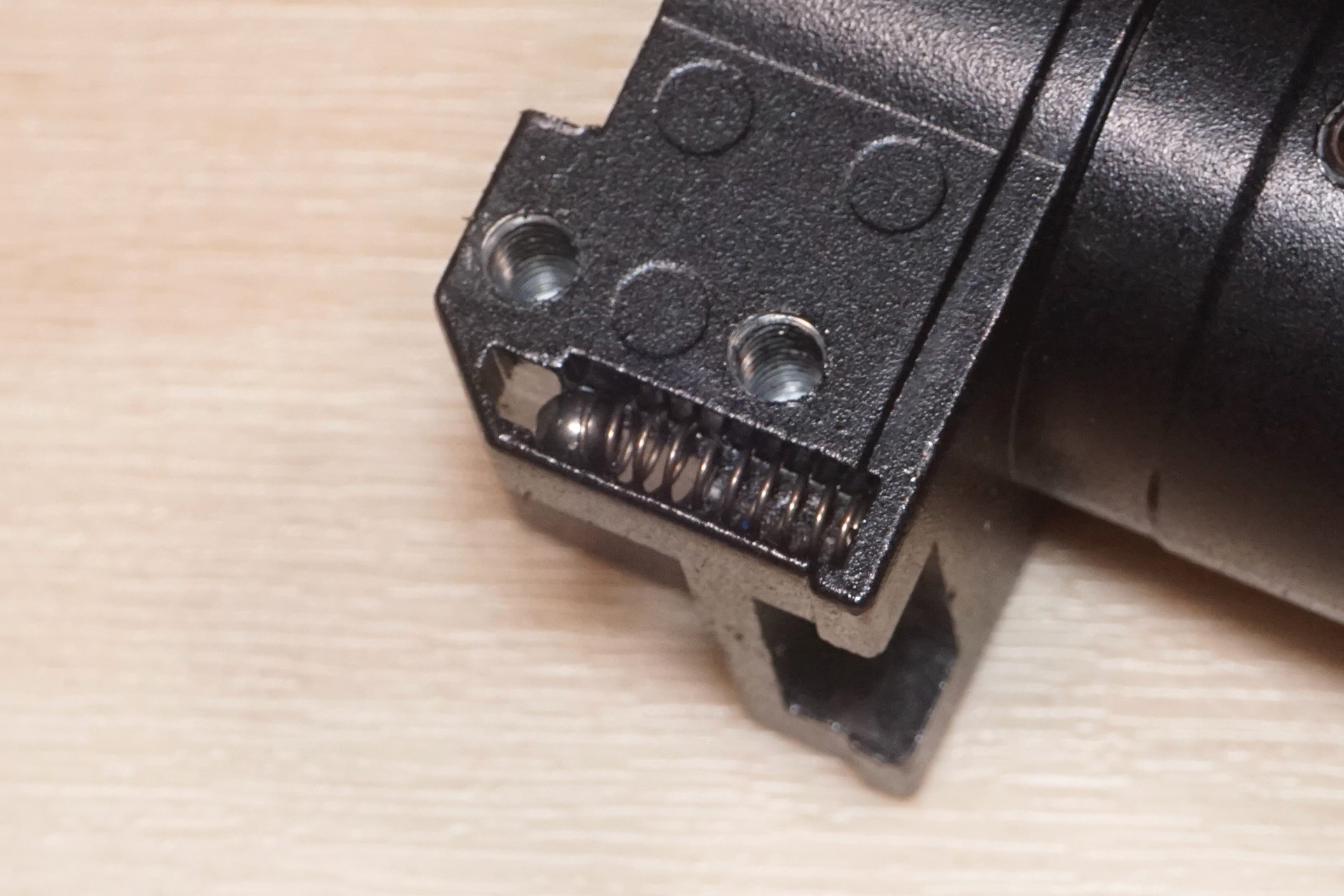

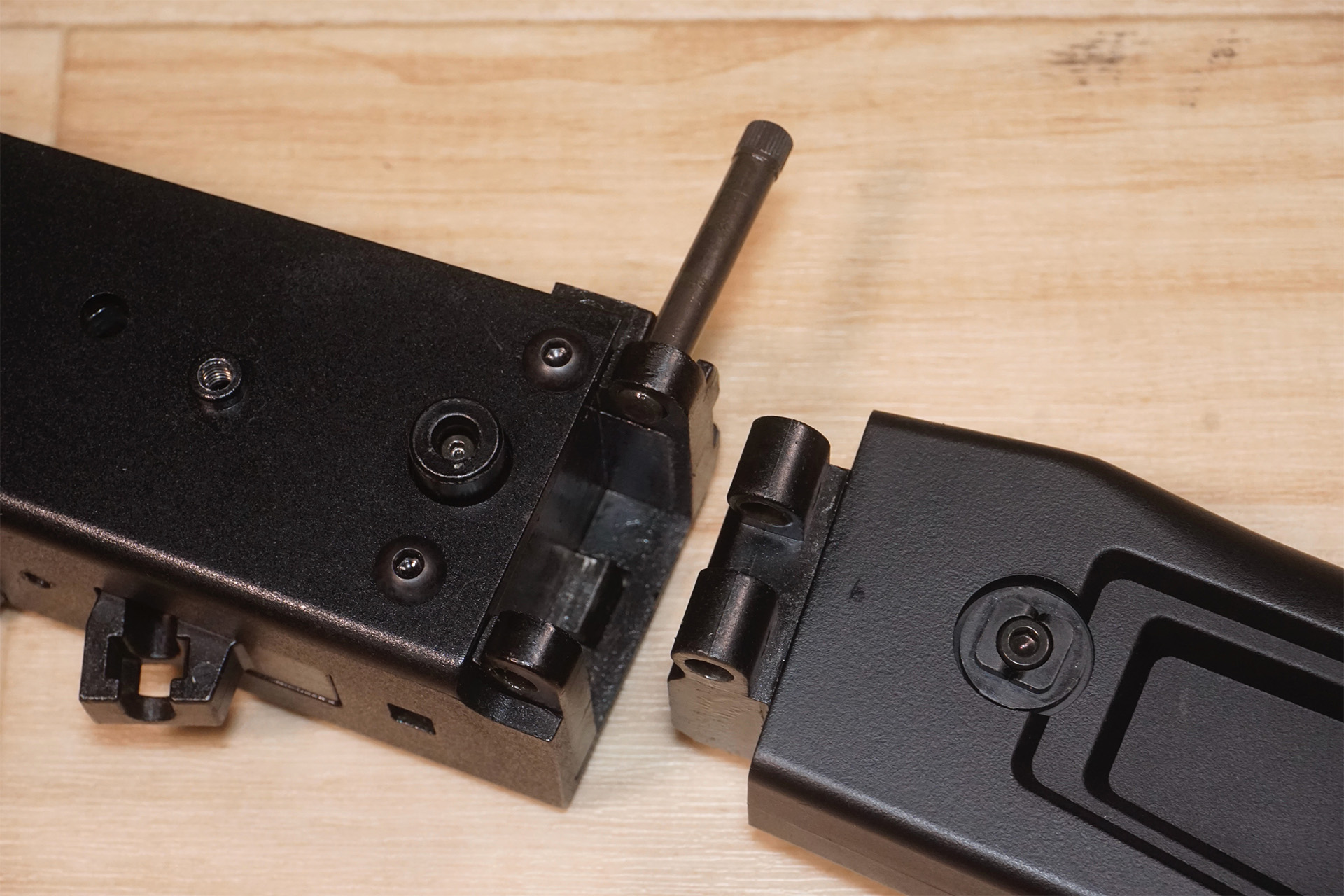

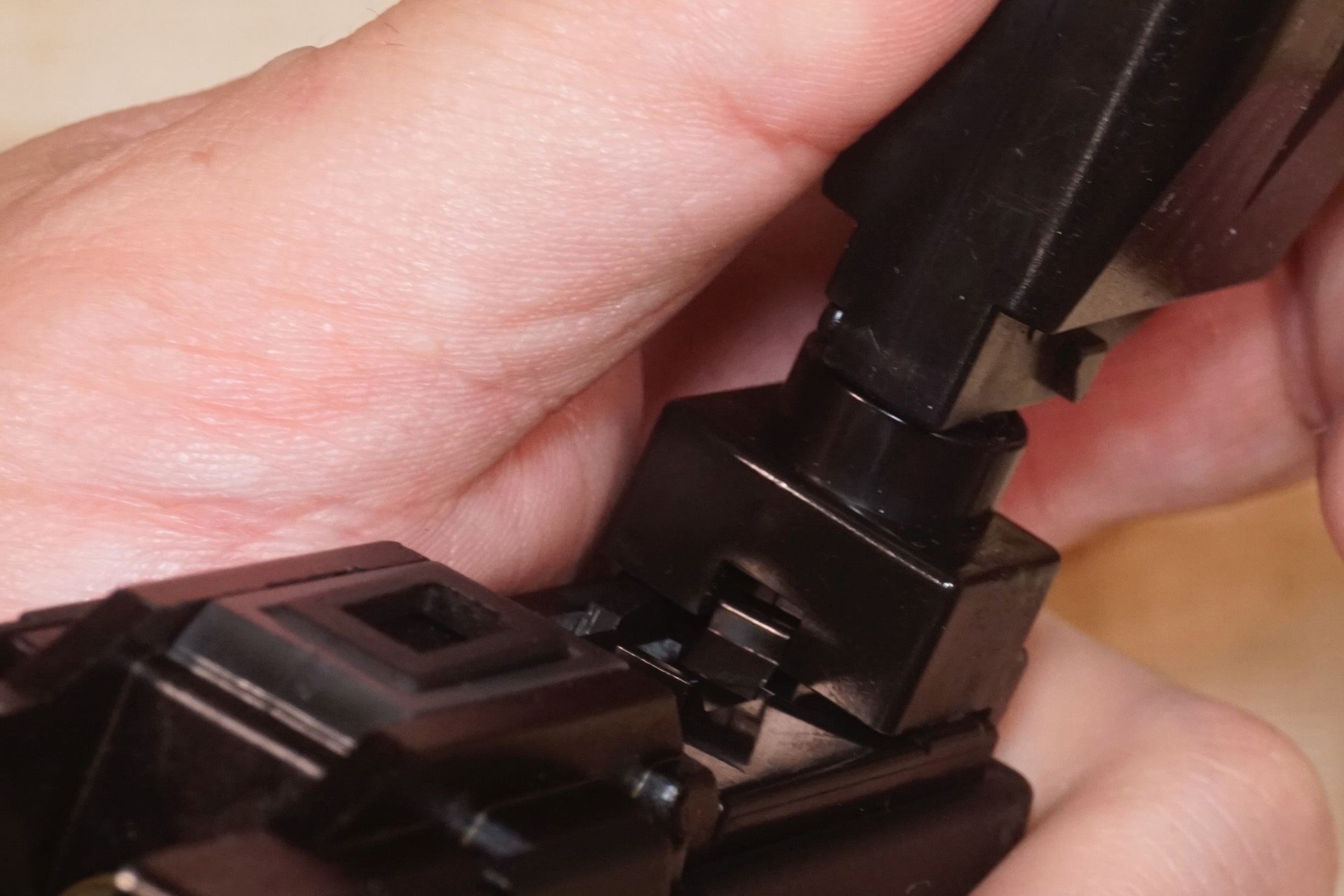

Las piezas de bloqueo de la culata plegable
tienen un diseño similar a las de la serie AK74.

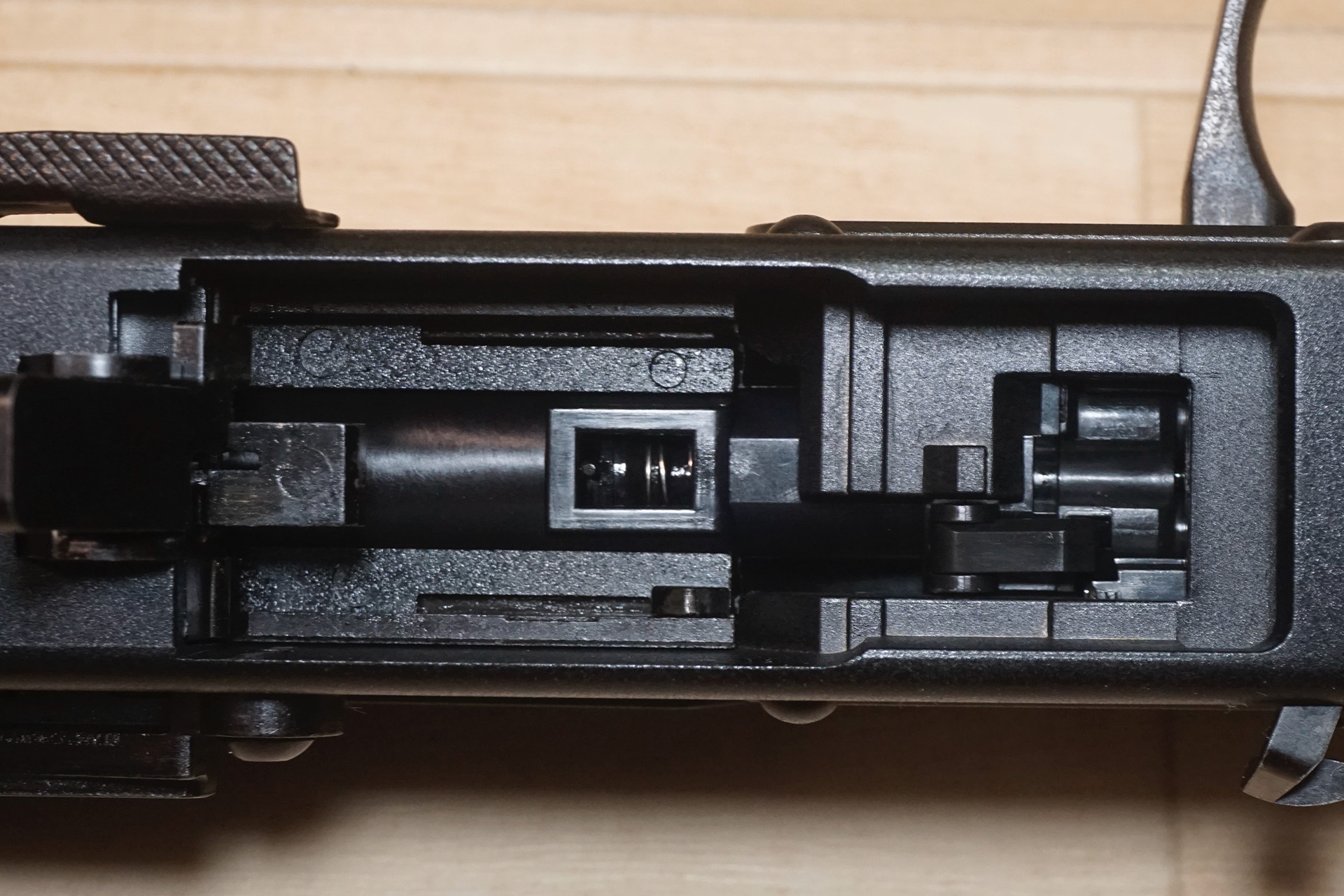

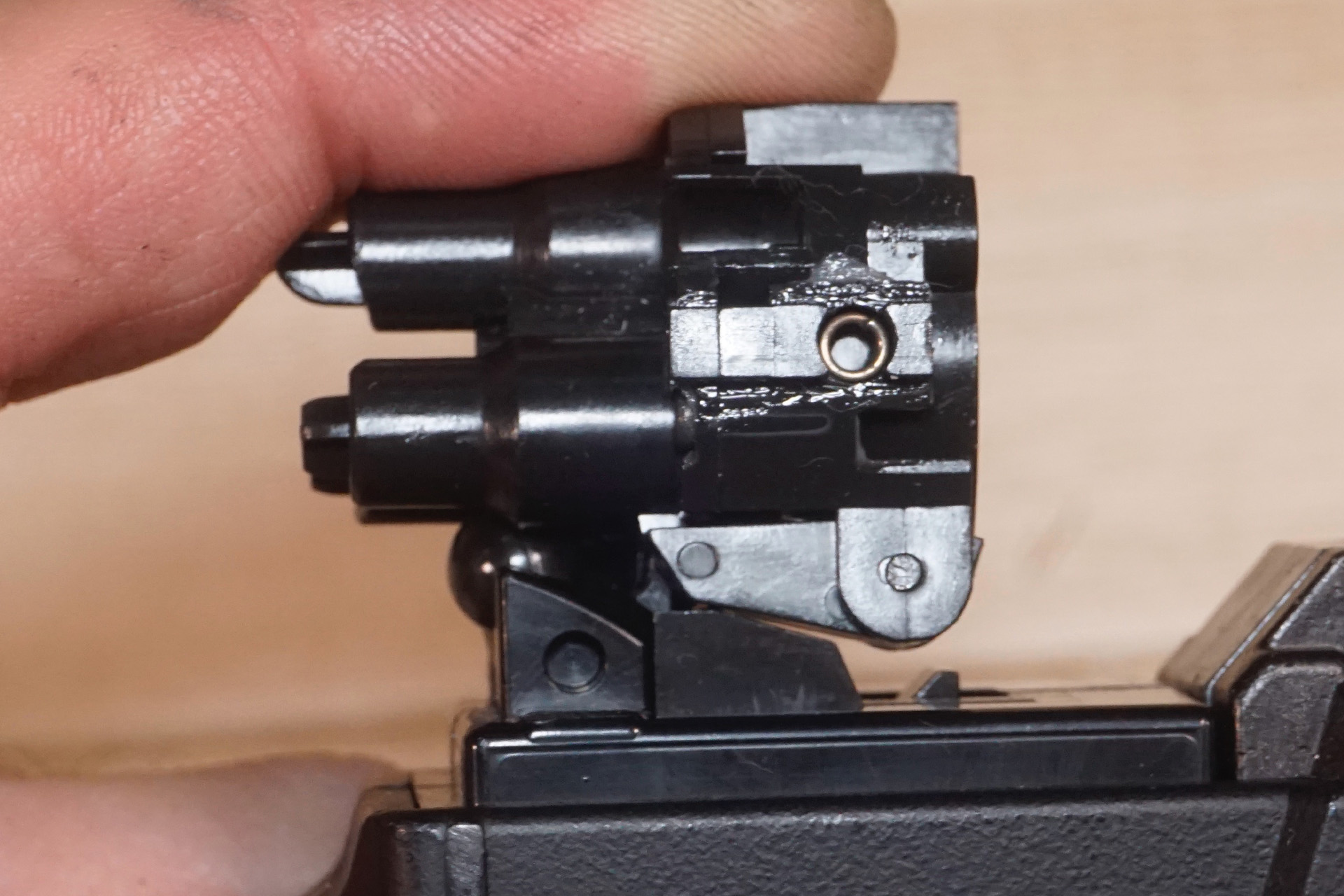

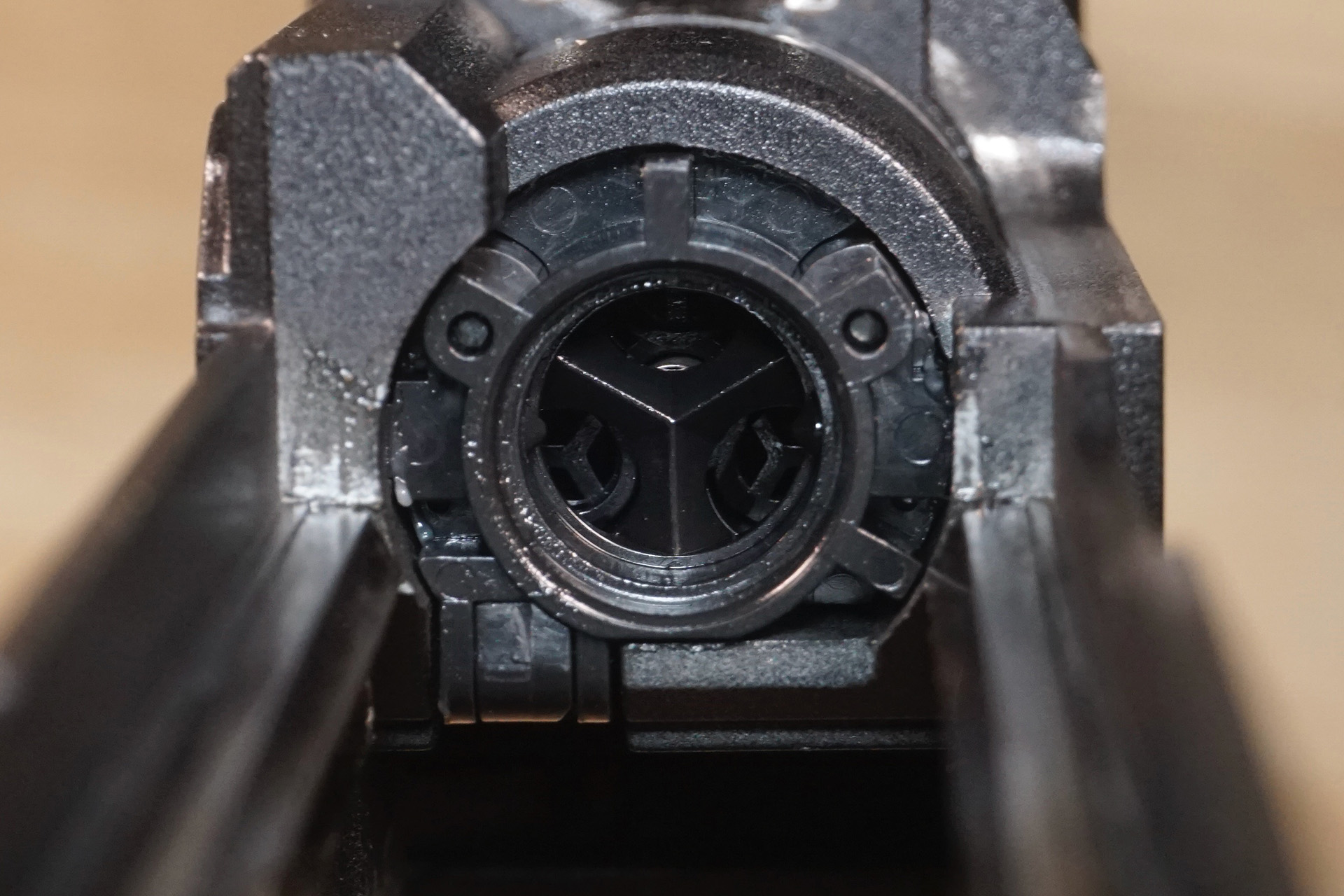

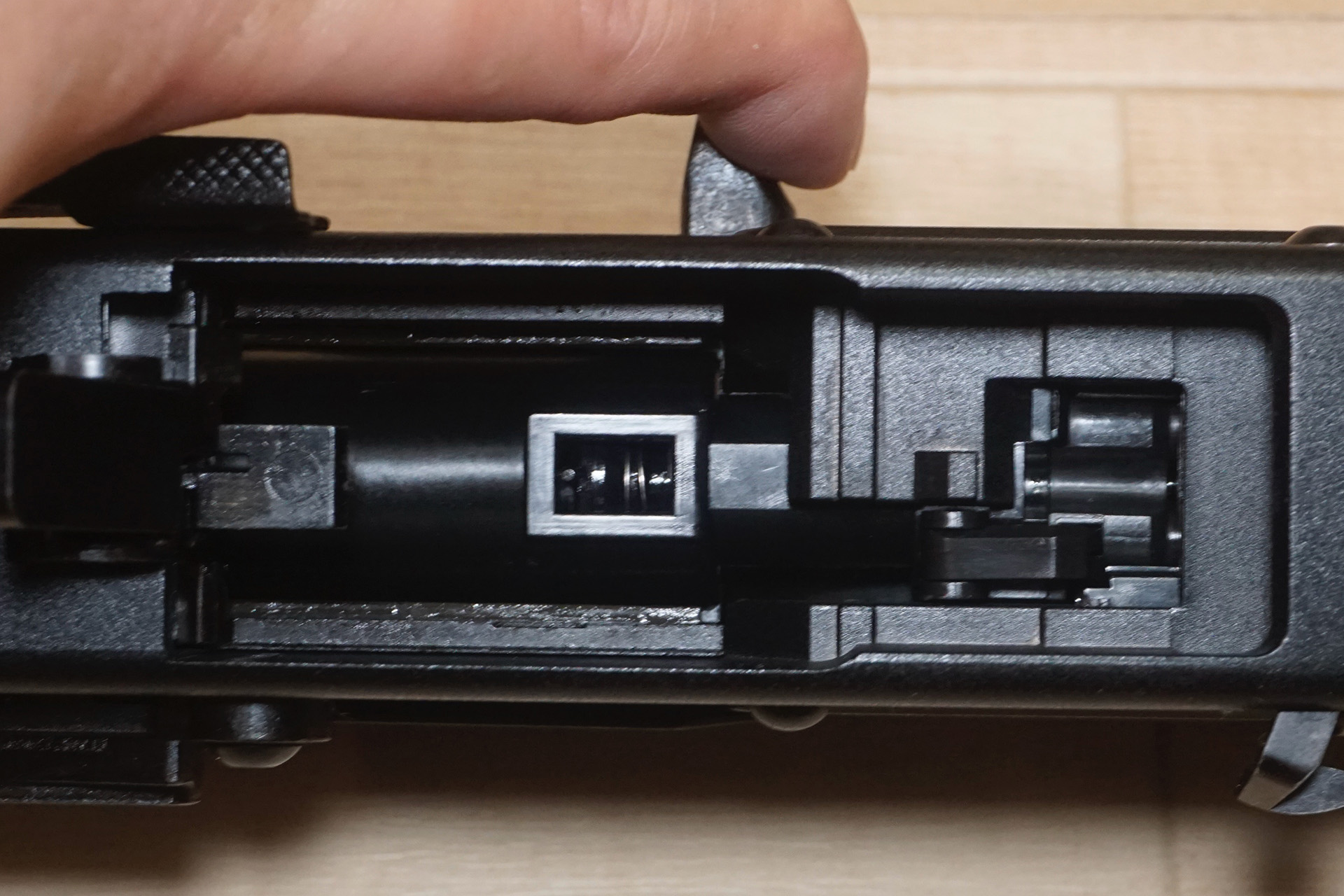

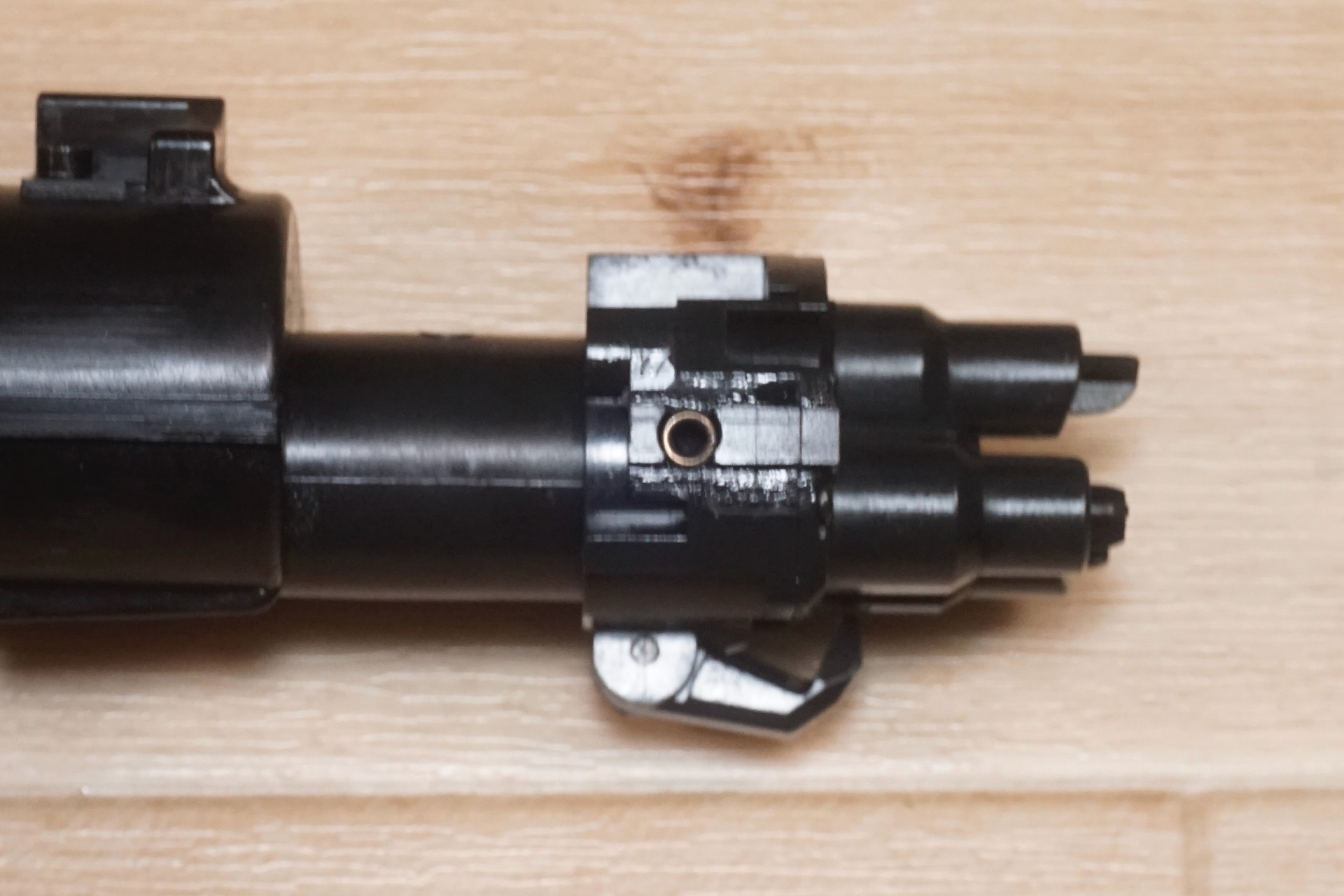

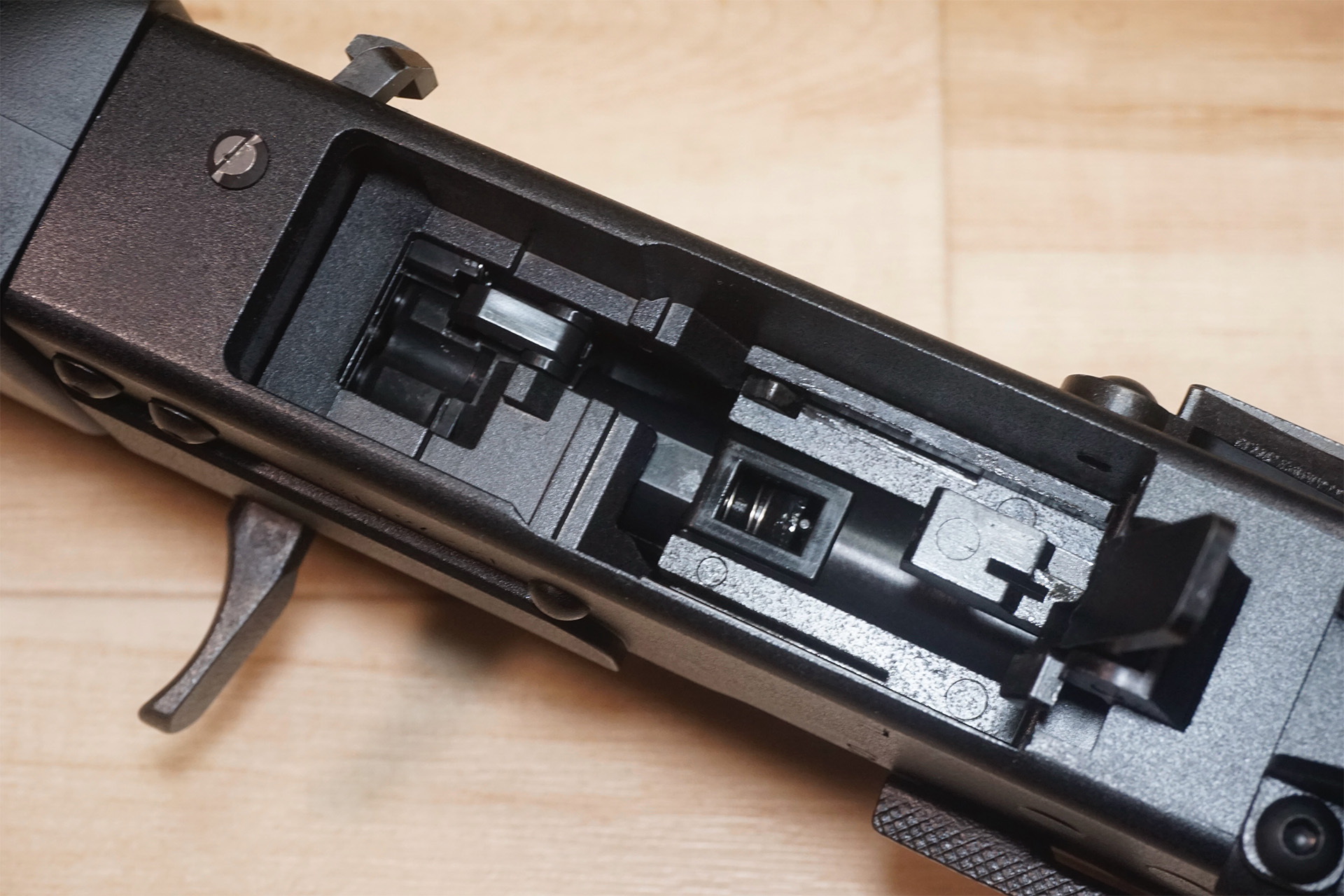

La sección del compartimento del cargador
tiene este aspecto. Se puede ver que tiene una estructura bastante única. En
primer lugar, la estructura es única en que la boquilla y el cilindro están
separados.
Cambia así en el estado de reposo, cuando el
cerrojo empieza a retraerse y cuando el cerrojo está recogido, respectivamente.
En el momento en que el cerrojo comienza a retroceder, sólo se mueve el mango
del cerrojo, mientras que el cilindro y la boquilla permanecen hacia delante.
En el momento en que el cerrojo se ha replegado hasta el límite, la sección del
cilindro se repliega y la boquilla también se retrae.
Reposo.
El cerrojo comienza a retroceder.
Estado del cerrojo abierto.

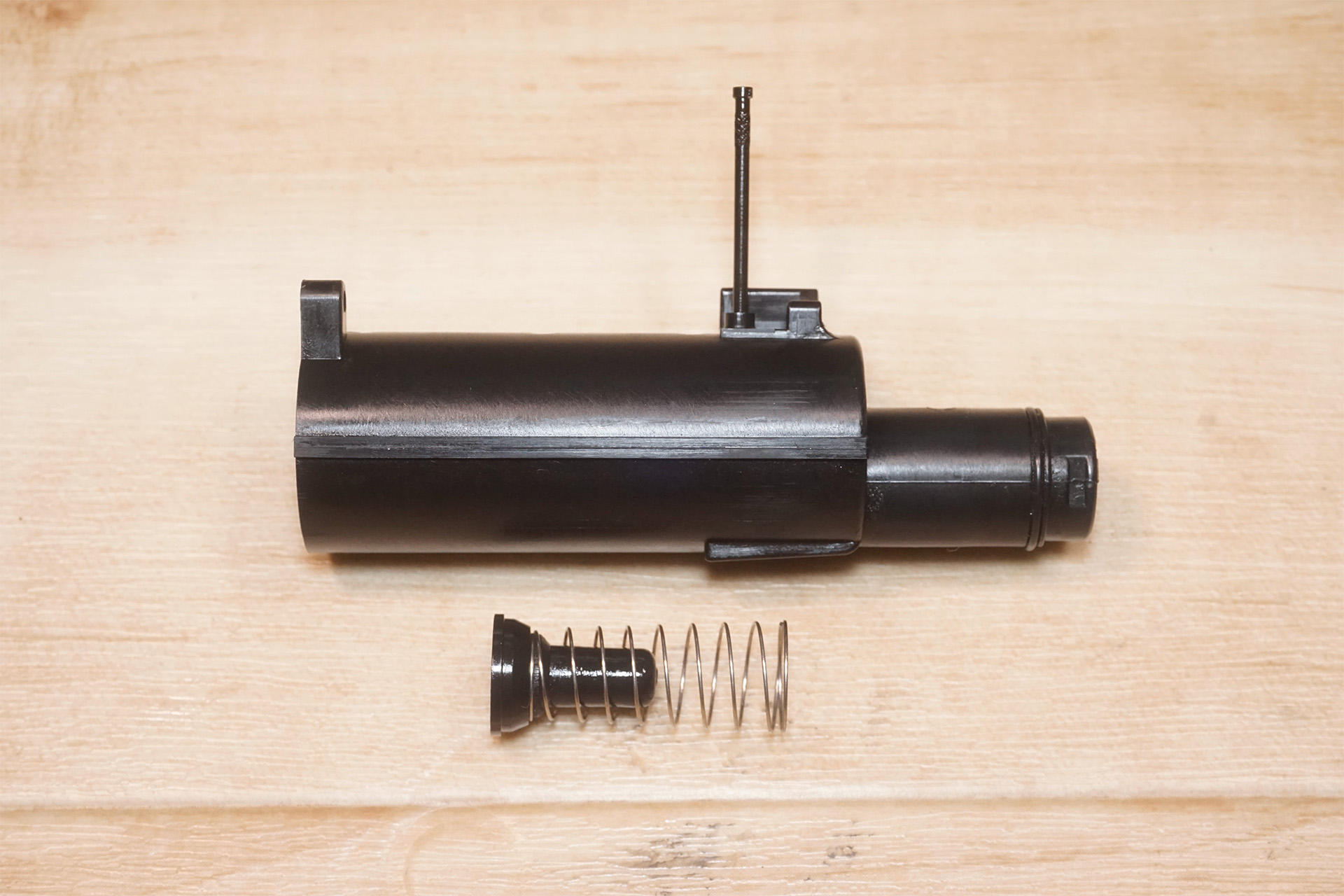

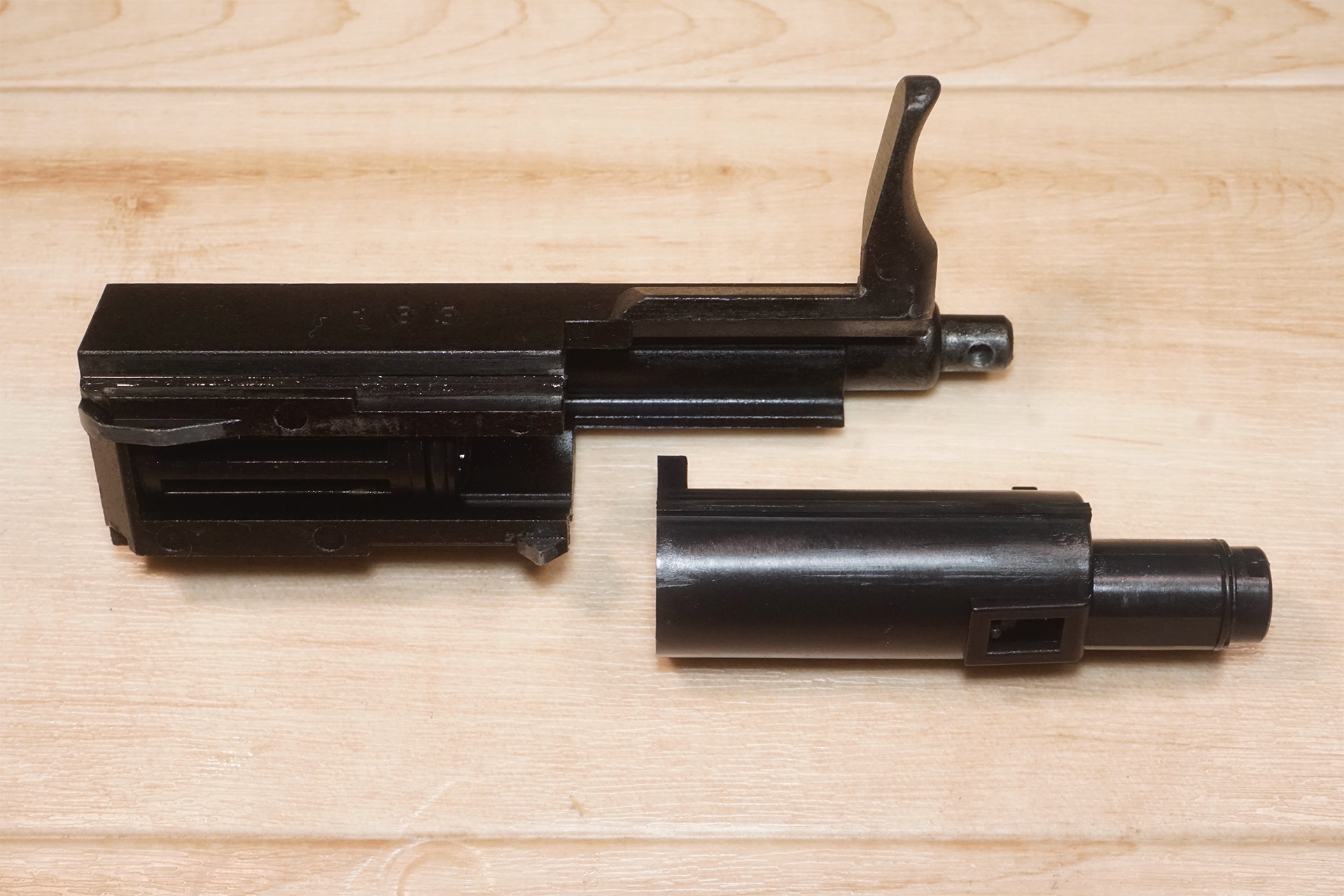

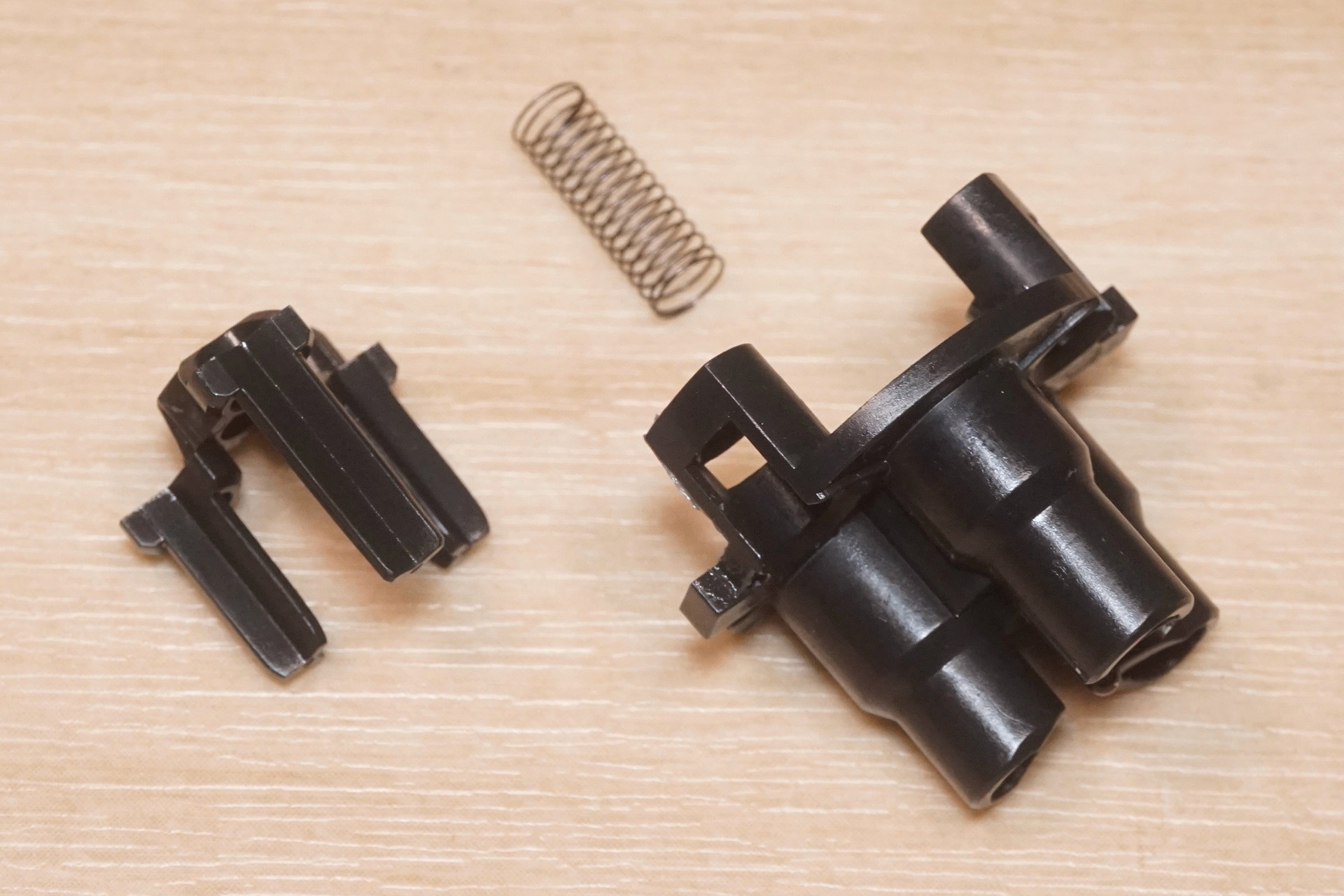

Los sistemas convencionales de retroceso por
gas, ya sean armas cortas o largas, utilizan una « boquilla de carga », que es
una estructura integrada de cilindro y boquilla, pero el Saiga-12K tiene un
cilindro y una boquilla separados, como se muestra aquí, que funcionan por
separado.
Se utilizan percutores de válvula muy grandes.
El cierre del cargador tiene este aspecto y es
muy fino.
La instalación del cargador es similar en
construcción a AK, G3 y M14, pero requiere más familiaridad que esos modelos.
Primero, enganche el saliente de la parte
delantera del cargador a la parte delantera del hueco del cargador. Después,
engancha el cargador en el retén del mismo como si tiraras del cargador hacia
tí, pero el empujón final es muy fuerte.

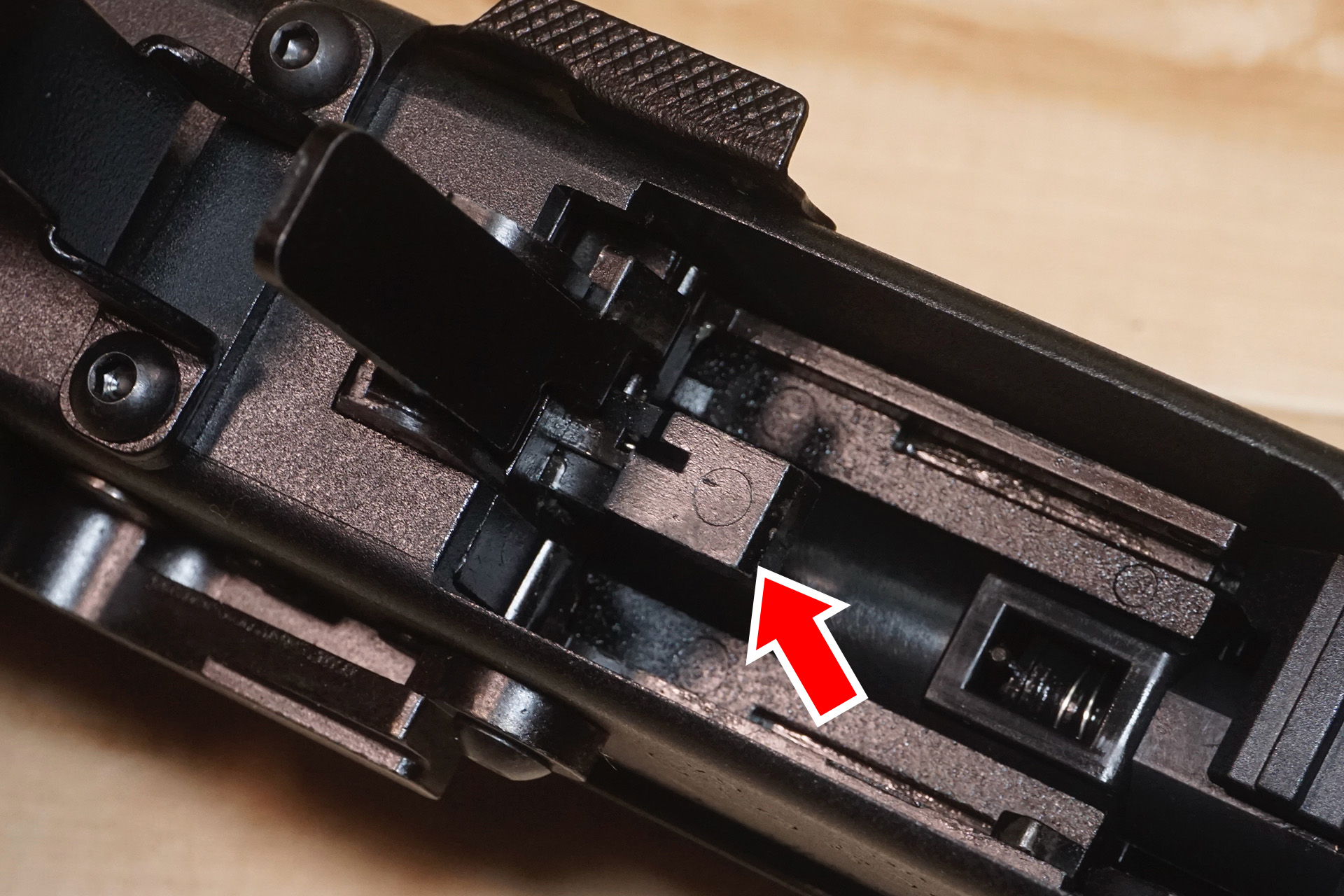

Enganche la parte de la flecha roja al pozo
del cargador.
Inserta el cargador mientras está enganchado.
Visualmente, parece como, "¿Está atascado?"
pero aún no lo está. Además, hay que tener cuidado al insertar el cargador, ya
que su construcción puede dañar el labio si se inserta en un ángulo extraño.

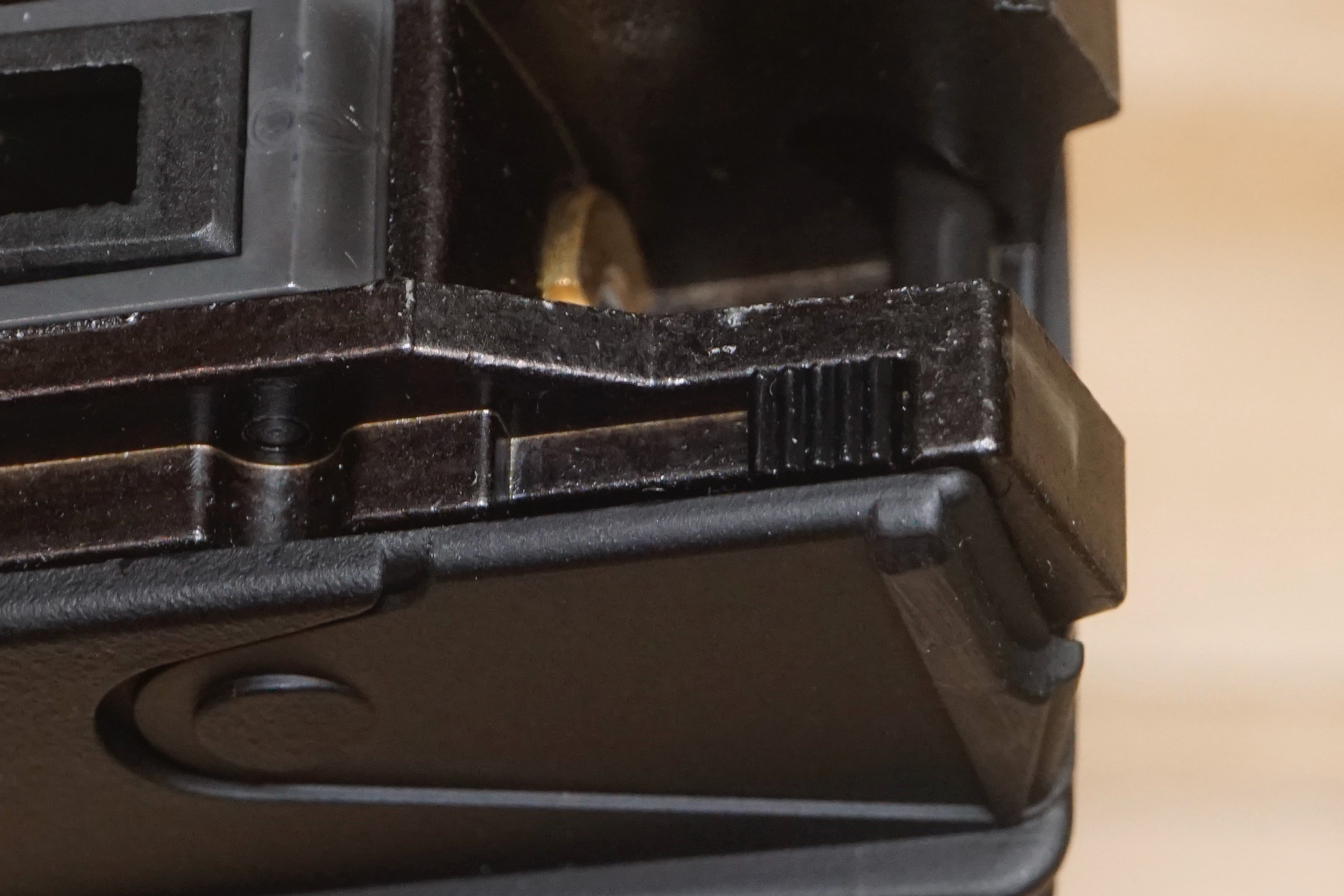

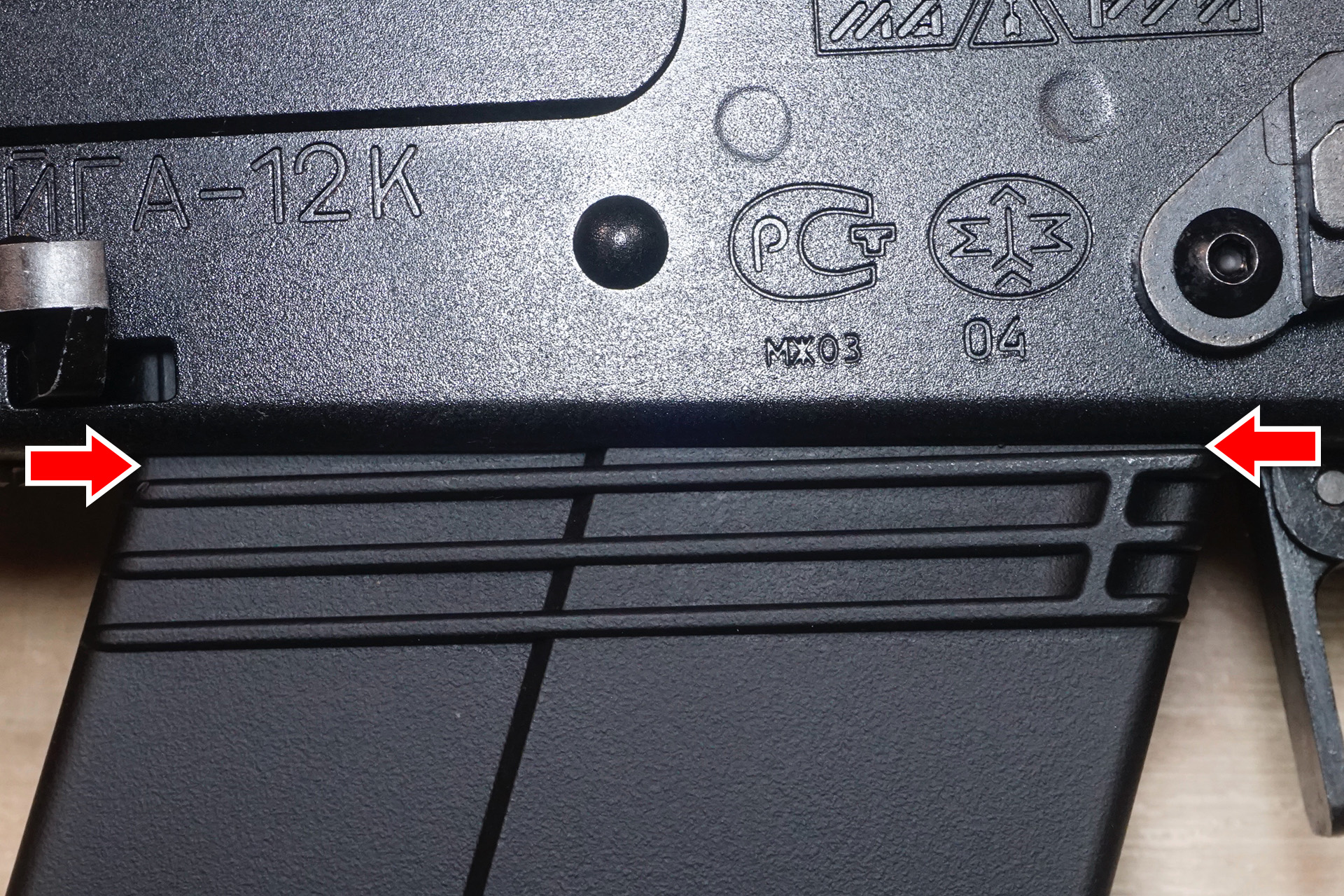

Cuando el retén del cargador está
correctamente enclavado, el espacio entre las marcas del cargador y la carcasa
es irregular, como se muestra aquí. El cargador está ahora correctamente
insertado.
El lado izquierdo del cuerpo tiene un raíl
lateral y el estándar es el mismo que el de la serie AK74. En el manual se
indica que se puede utilizar el carril de montaje de la próxima generación de
AK74 de la firma, por lo que la compatibilidad con los productos existentes no
parece plantear problemas.

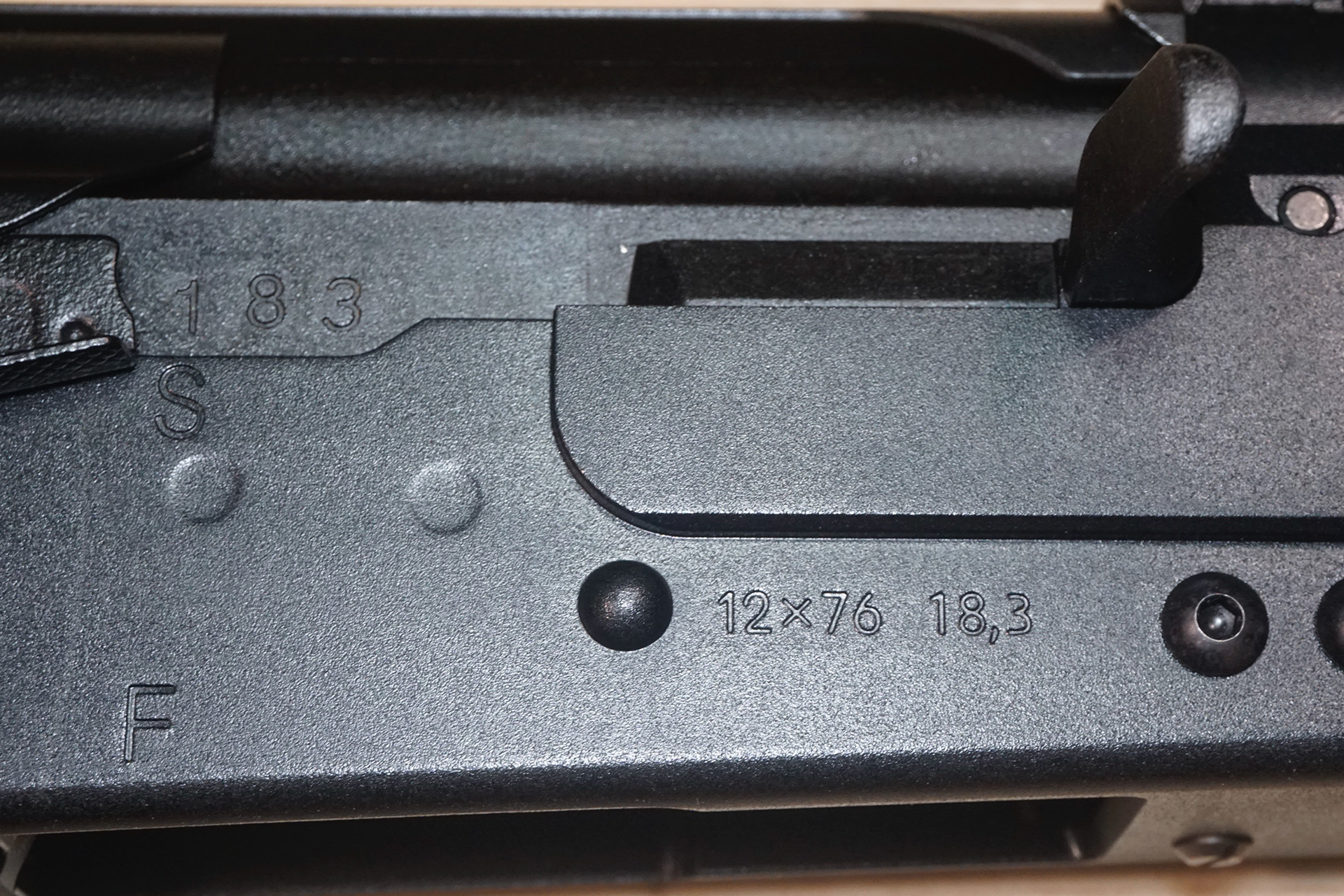

El sello en el lado derecho del receptor se ve
así.

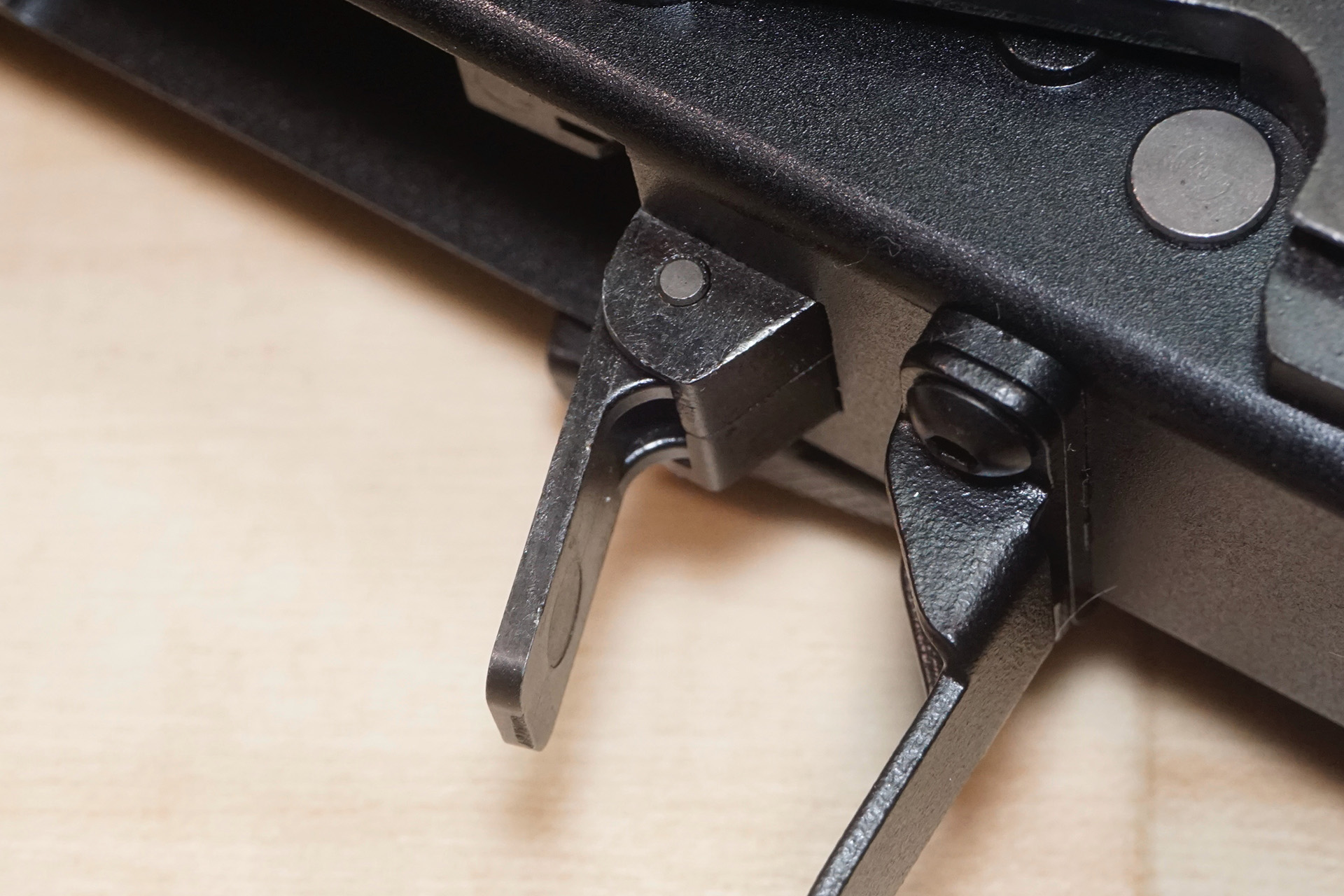

La palanca selectora tiene dos posiciones:
seguro y semiautomático. Es una forma familiar para la serie AK.

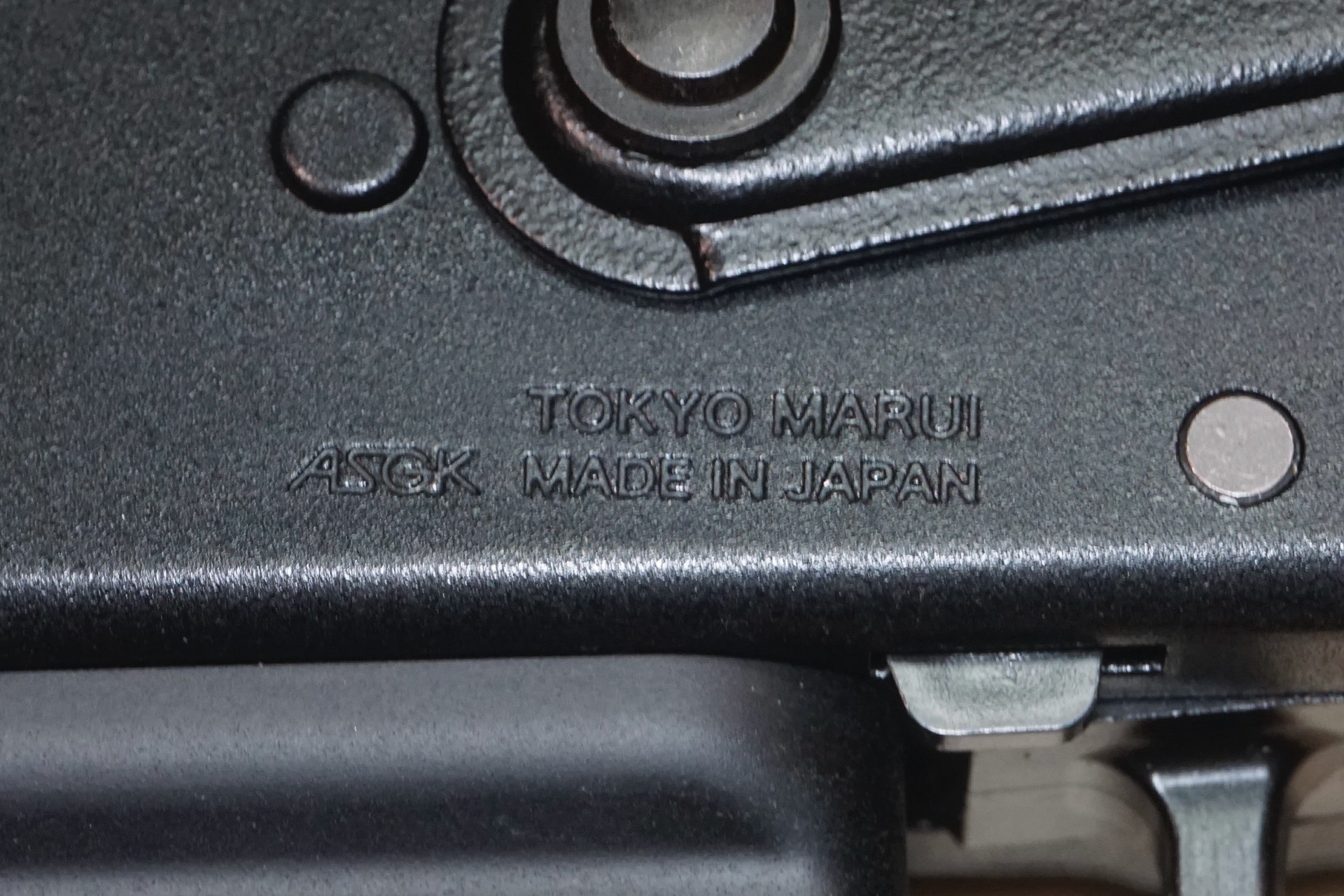

Además, el logotipo de ASGK y TOKYO MARUI MADE
IN JAPAN están escritos cerca de la base de la palanca selectora.
La zona del cerrojo tiene este aspecto. Se
puede ver la tapa del cerrojo desplazable en la parte posterior del mismo, que
es una de las características distintivas de la Saiga.
Este es su aspecto cuando el cerrojo está
abierto. El gran orificio de expulsión es debido a que el modelo utiliza
cartuchos de calibre 12.

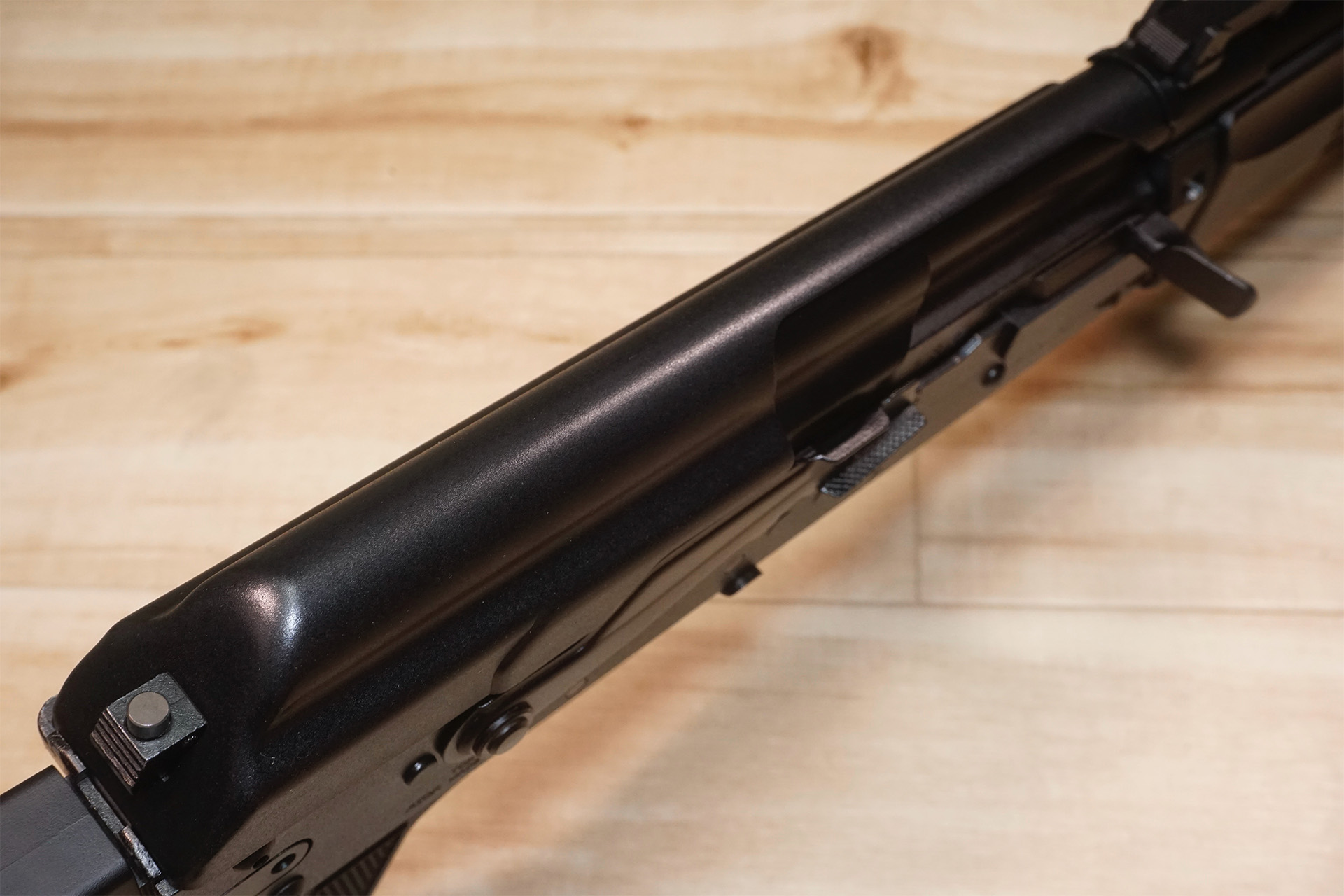

El HOP-UP del Saiga-12K es fijo, por lo que no
hay dial de ajuste del HOP. La cubierta del cuerpo tiene este aspecto y una
textura agradable. La Saiga-12K no tiene las piezas para suprimir el golpeteo de
la cubierta del armazón que se incluían con las GBB AKM de la firma, por lo que
la cubierta del recibidor se mueve con el golpeteo. Esto hace que el sonido
cuando funciona sea más intenso, pero creo que no son pocas las personas que
«quieren que la tapa del cuerpo sea rígida», por lo que creo que este es un
punto en el que las preferencias parecen diferir..

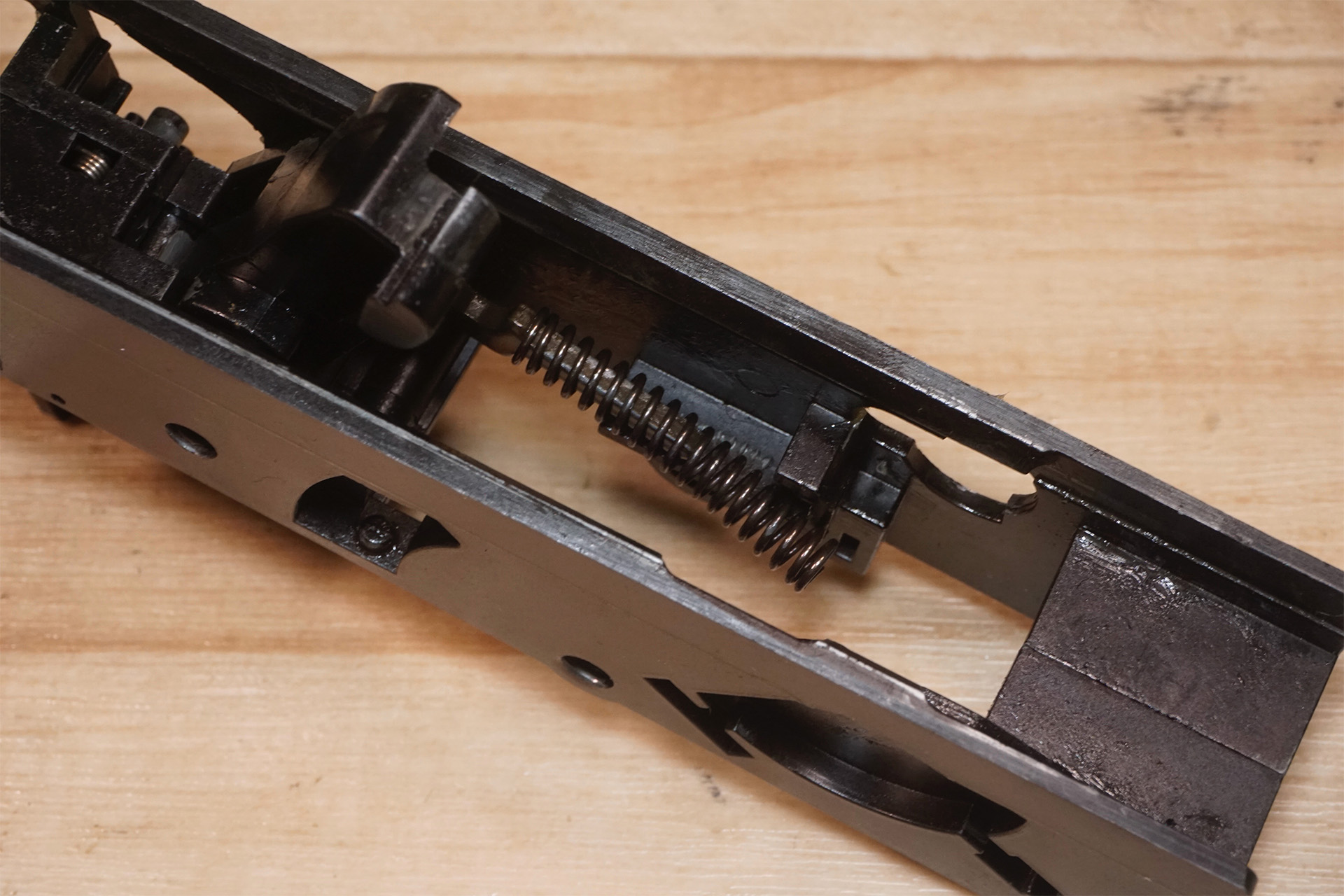

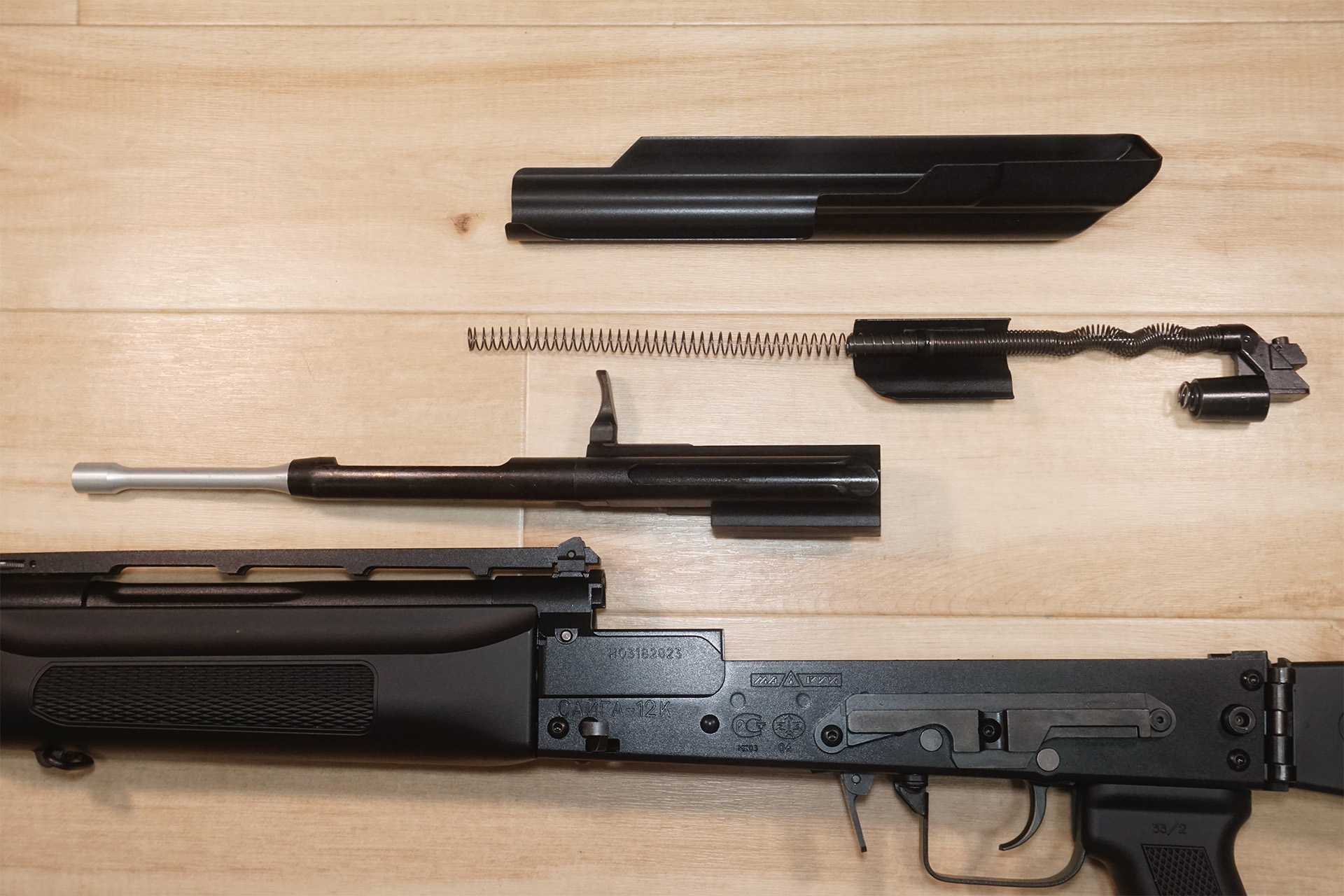

En cuanto a lo que ocurre cuando se retira la
cubierta del receptor, se mostrará más adelante en el artículo.

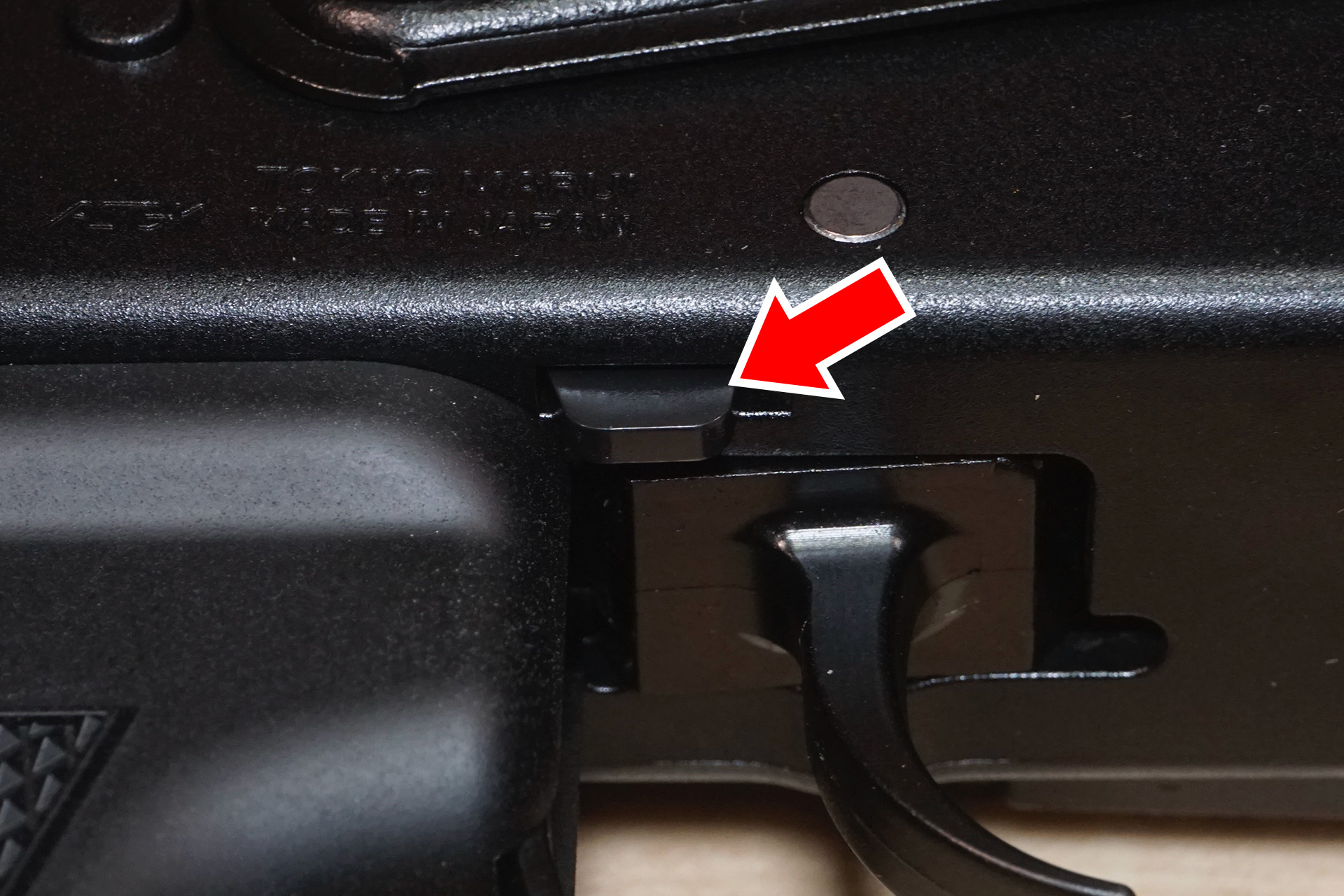

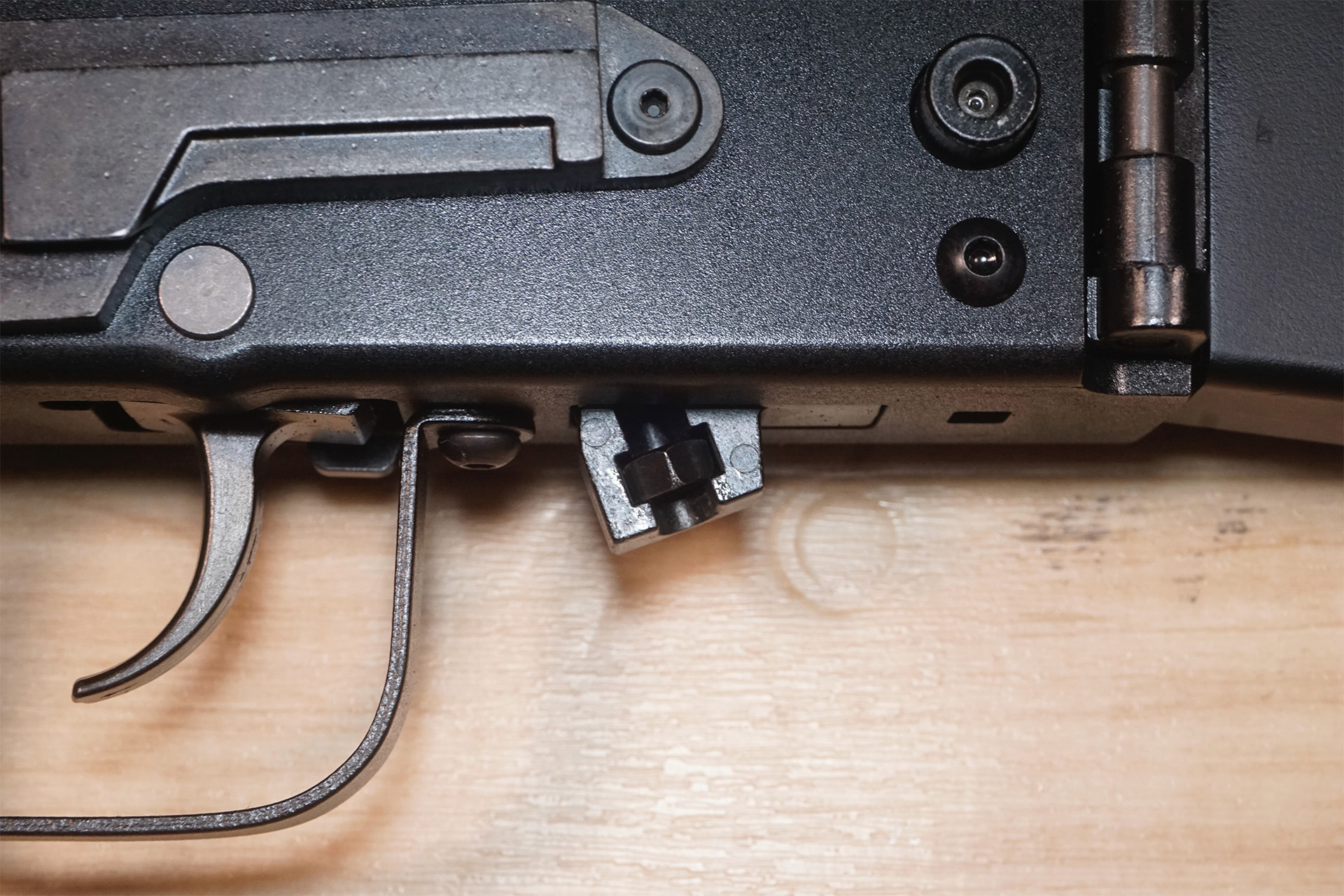

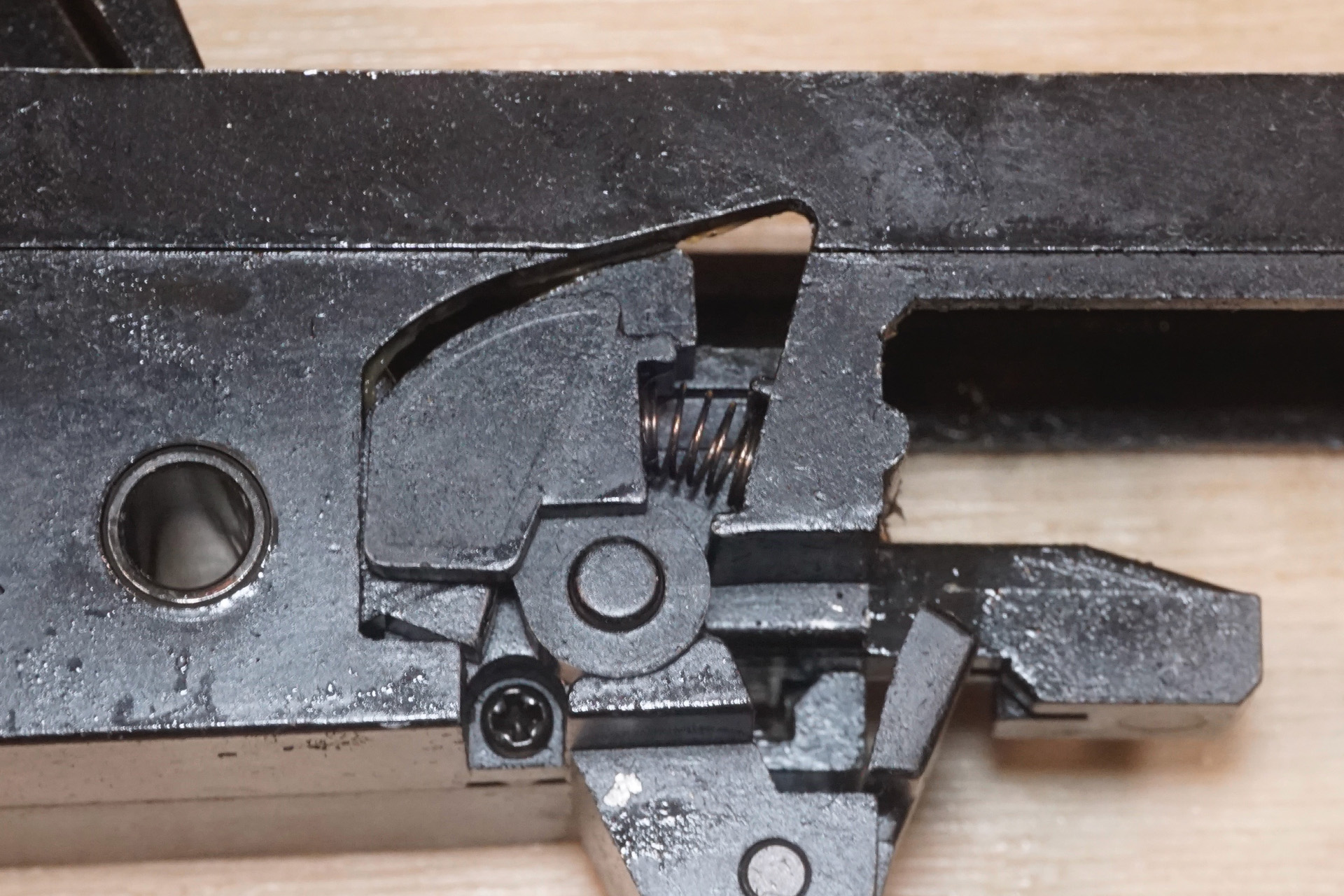

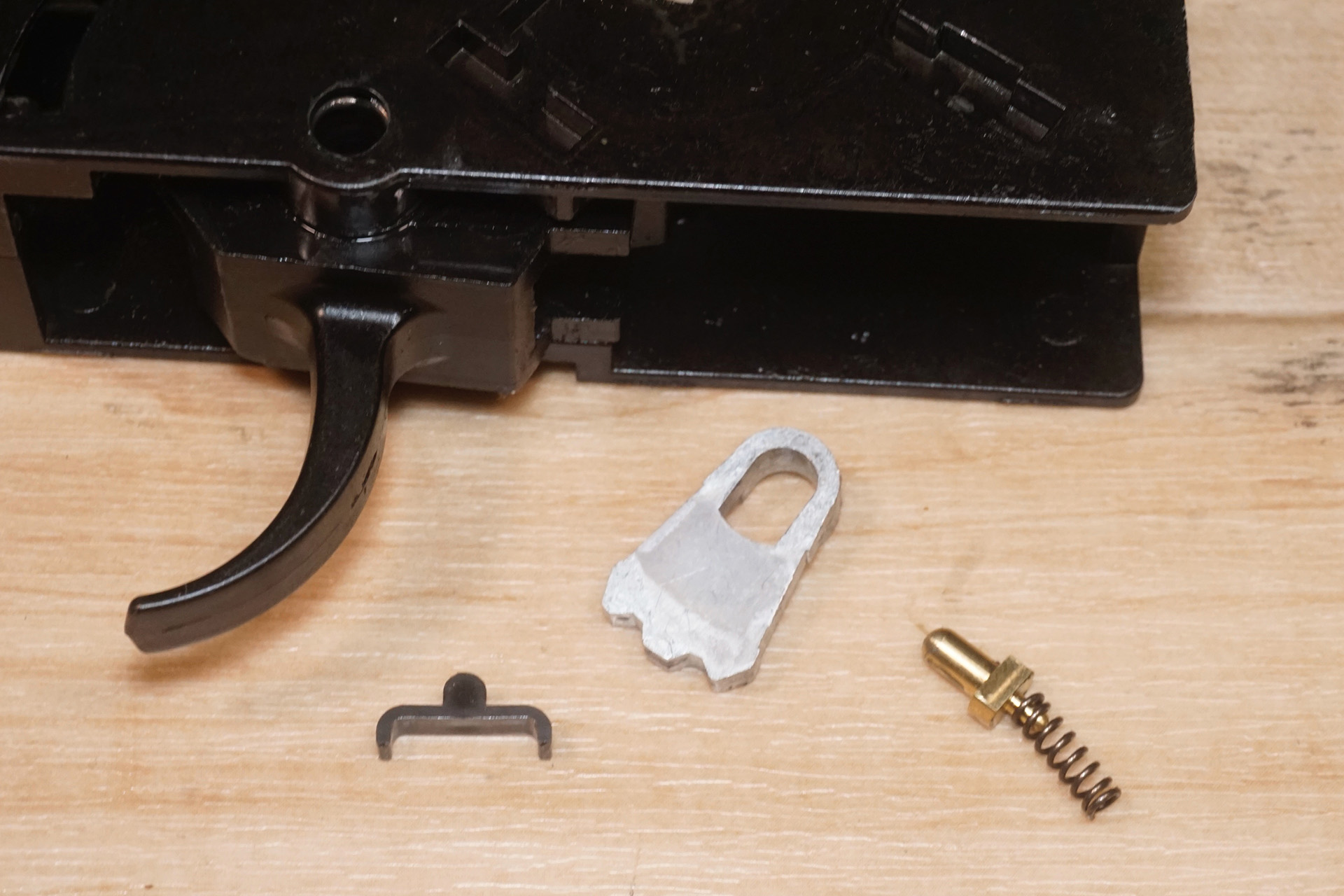

La zona del gatillo tiene este aspecto. En la base del gatillo hay un tope de
cerrojo simulado. (Se mueve cuando se presiona, pero no tiene ningún significado
en particular, ya que no está vinculado a nada más).

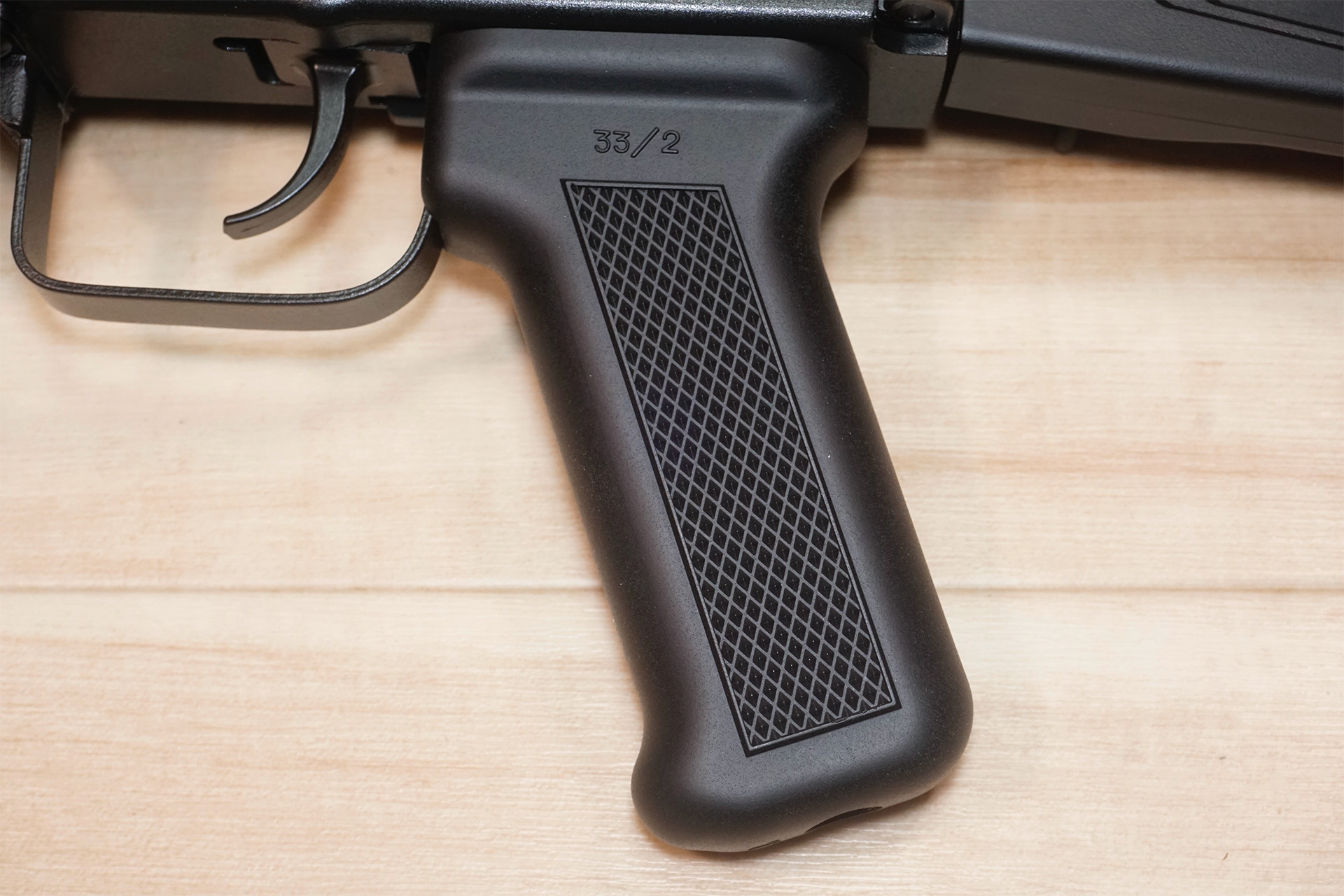

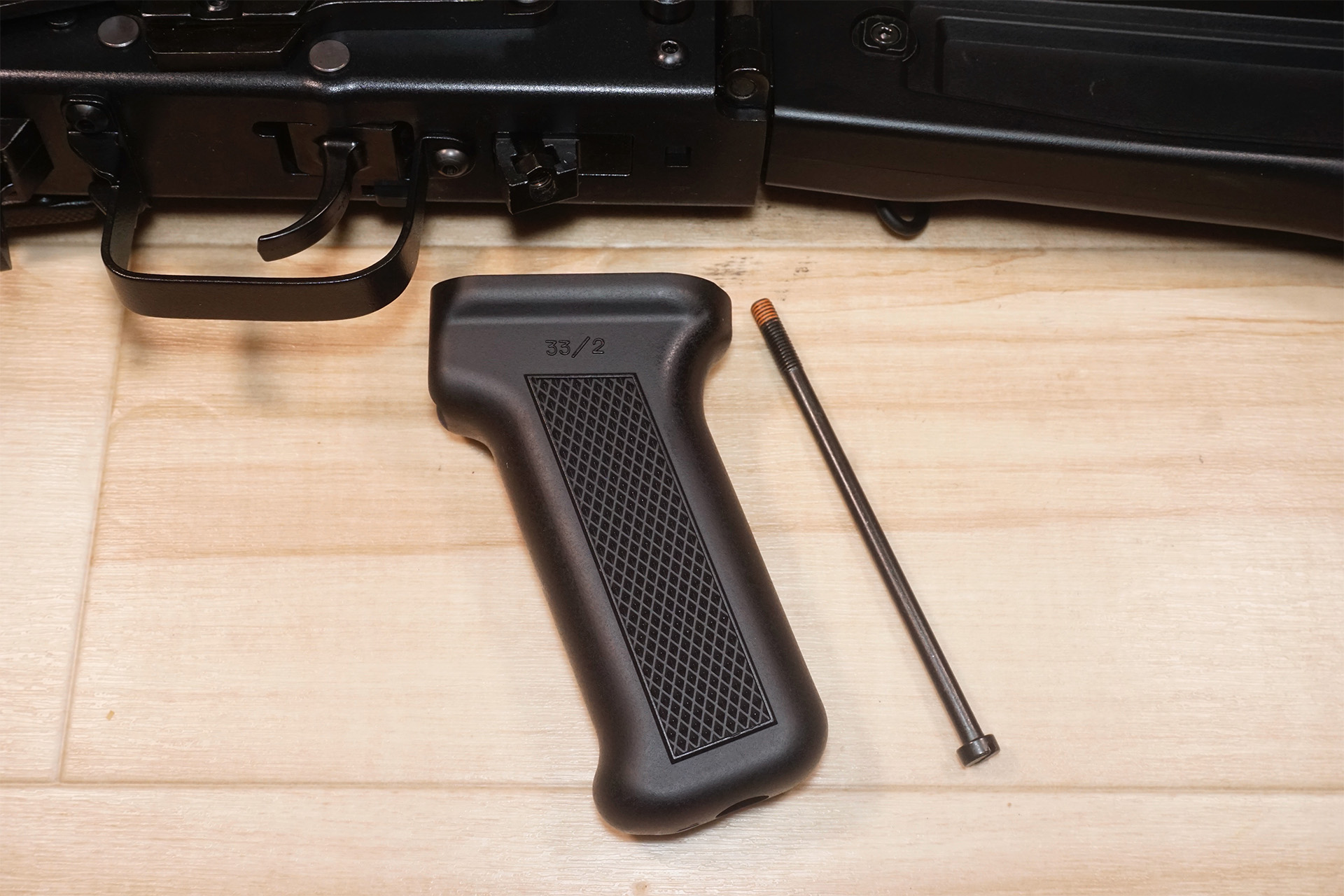

El pistolete se ve así. Es muy fino, igual que
el estándar de las series AKM y AK74.

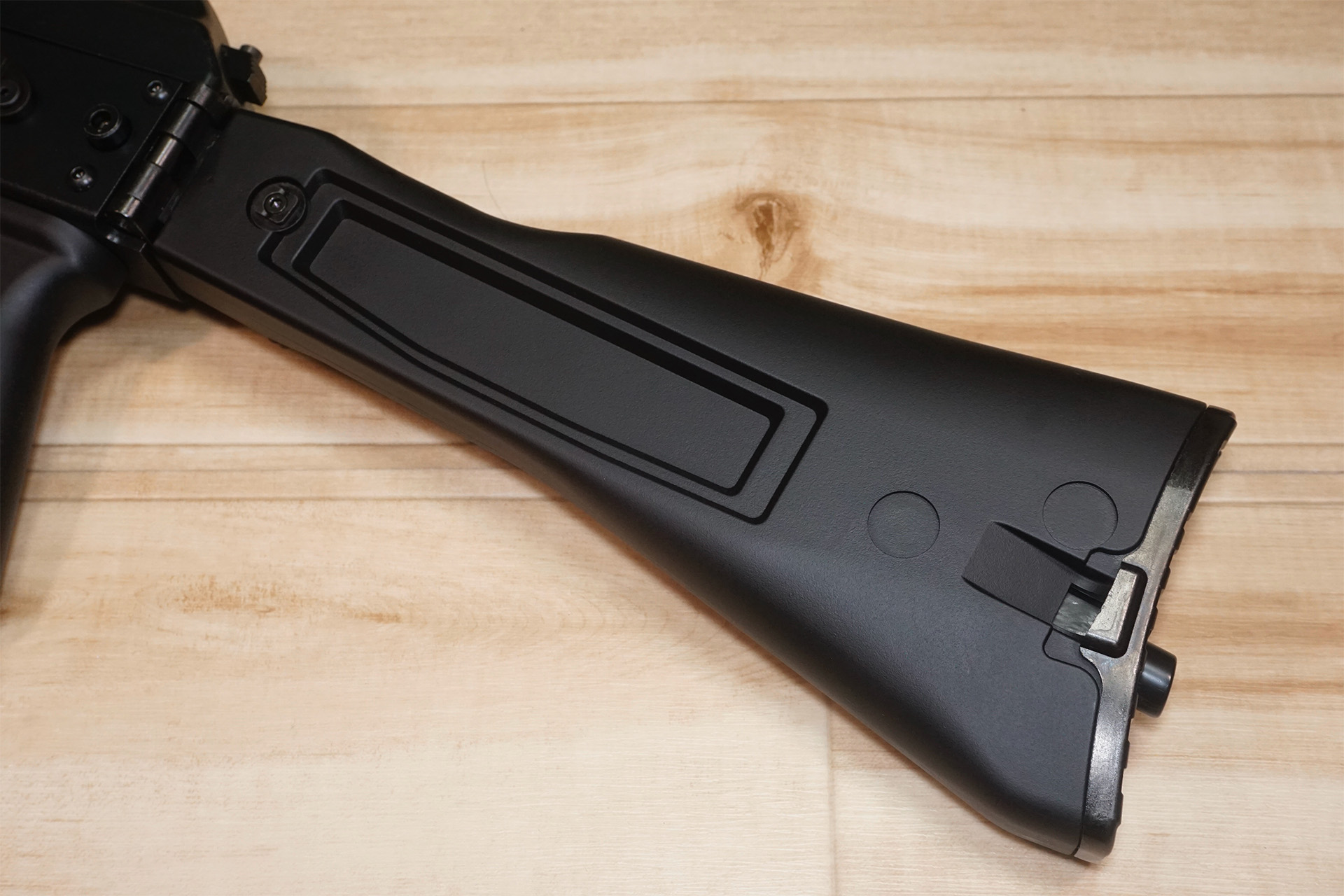

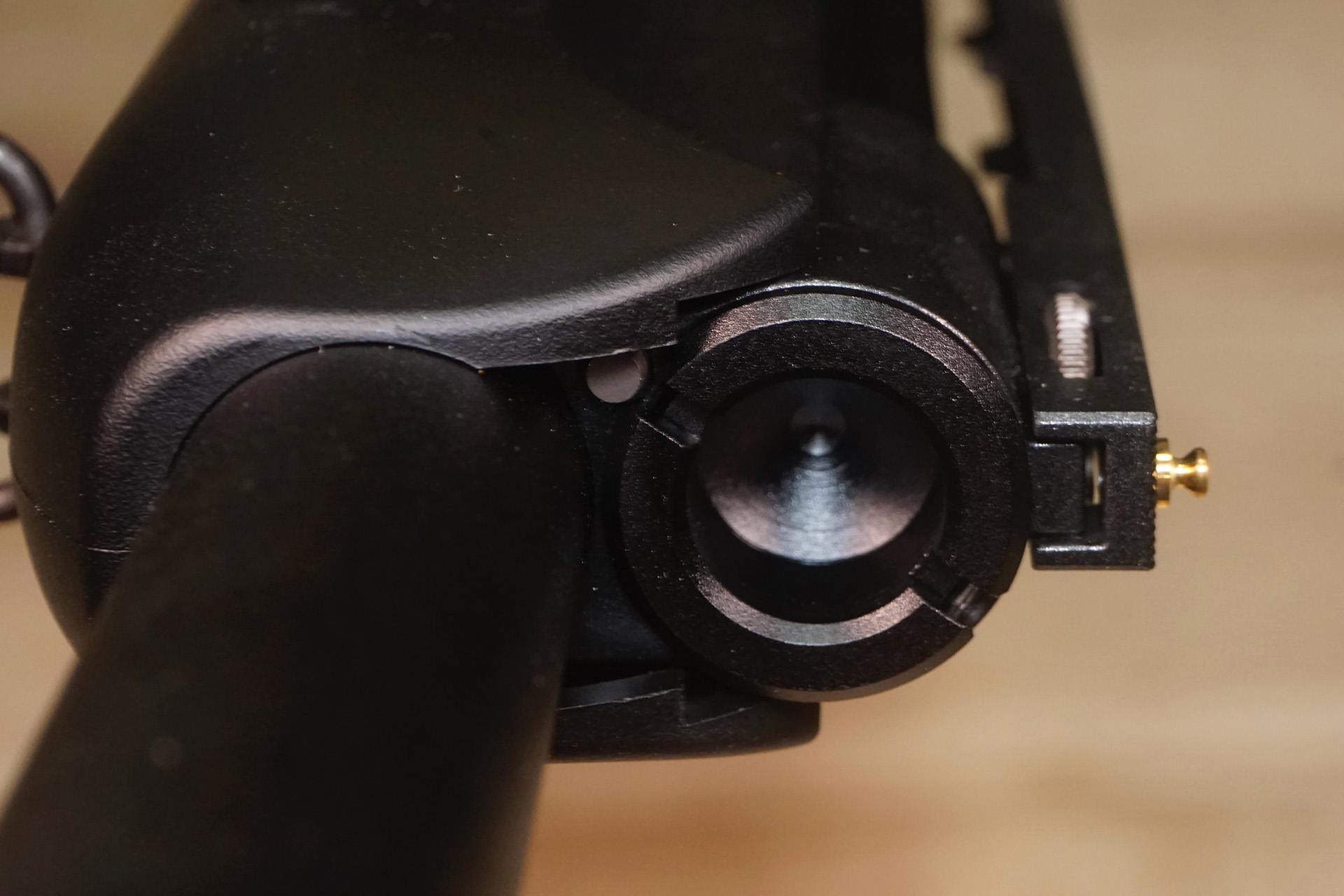

La base de la culata tiene este aspecto. La
Saiga-12K tiene una culata plegable con las mismas especificaciones que la serie
AK74, por lo que la culata se puede plegar pulsando un botón.

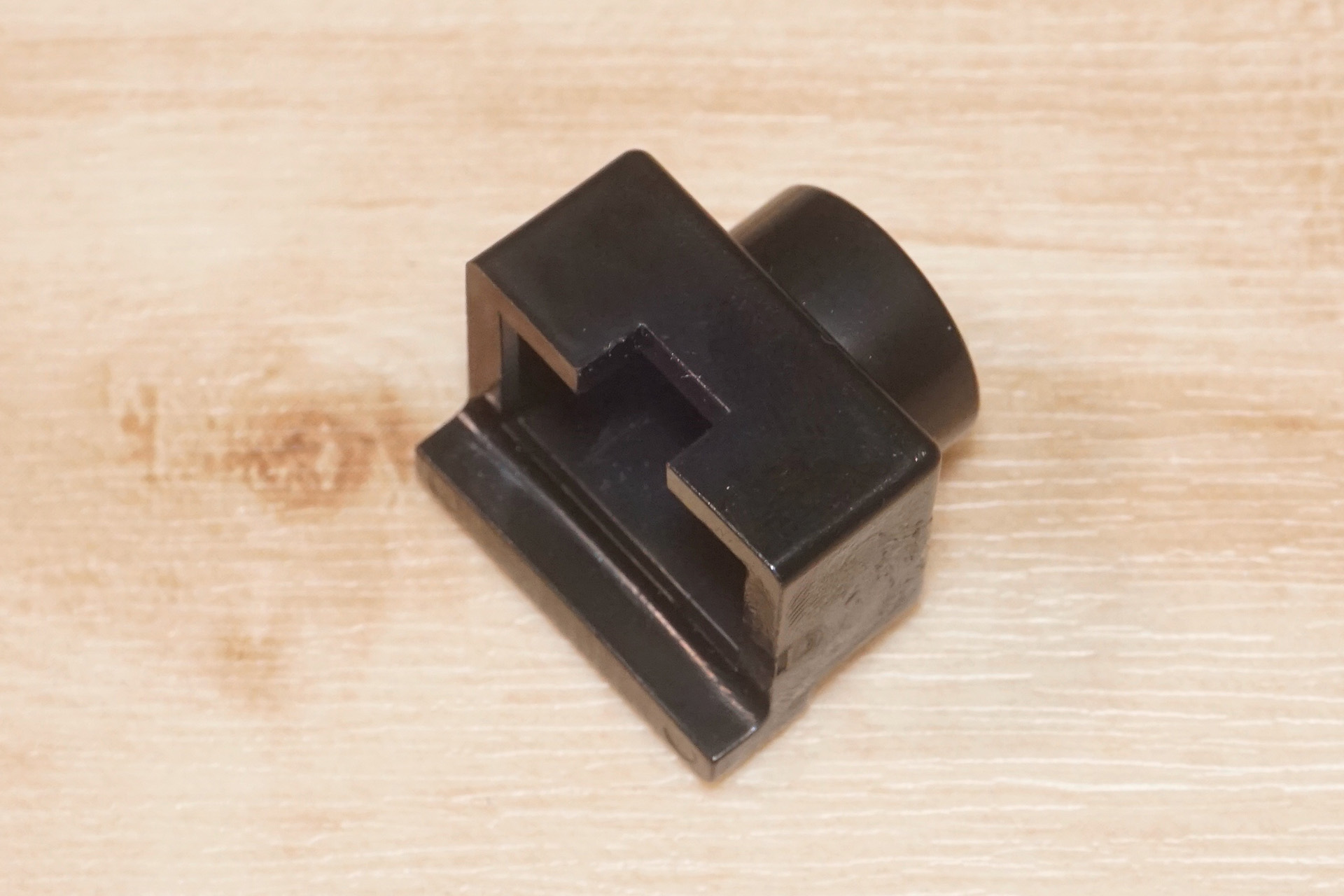

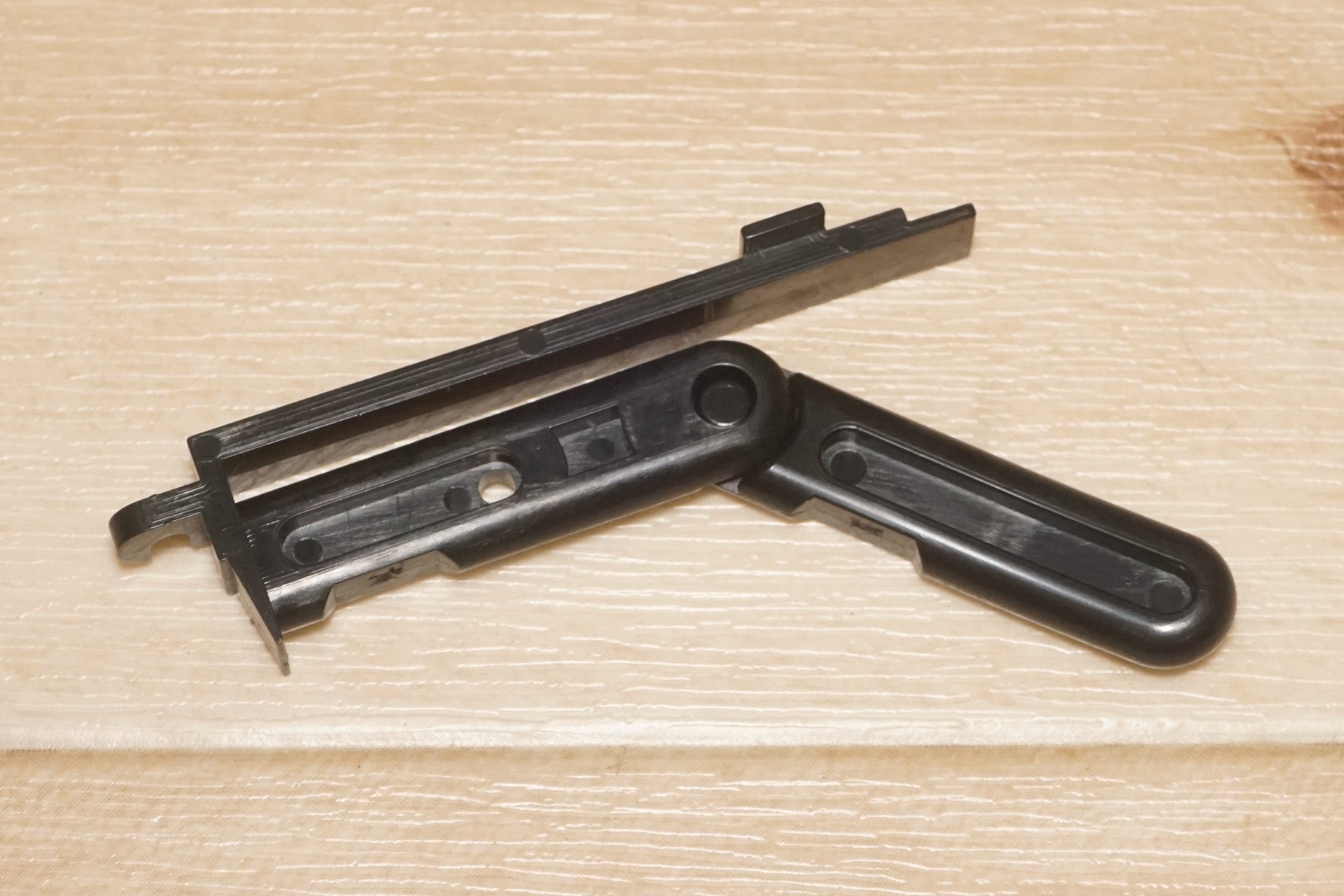

La sección de la bisagra tiene este aspecto.

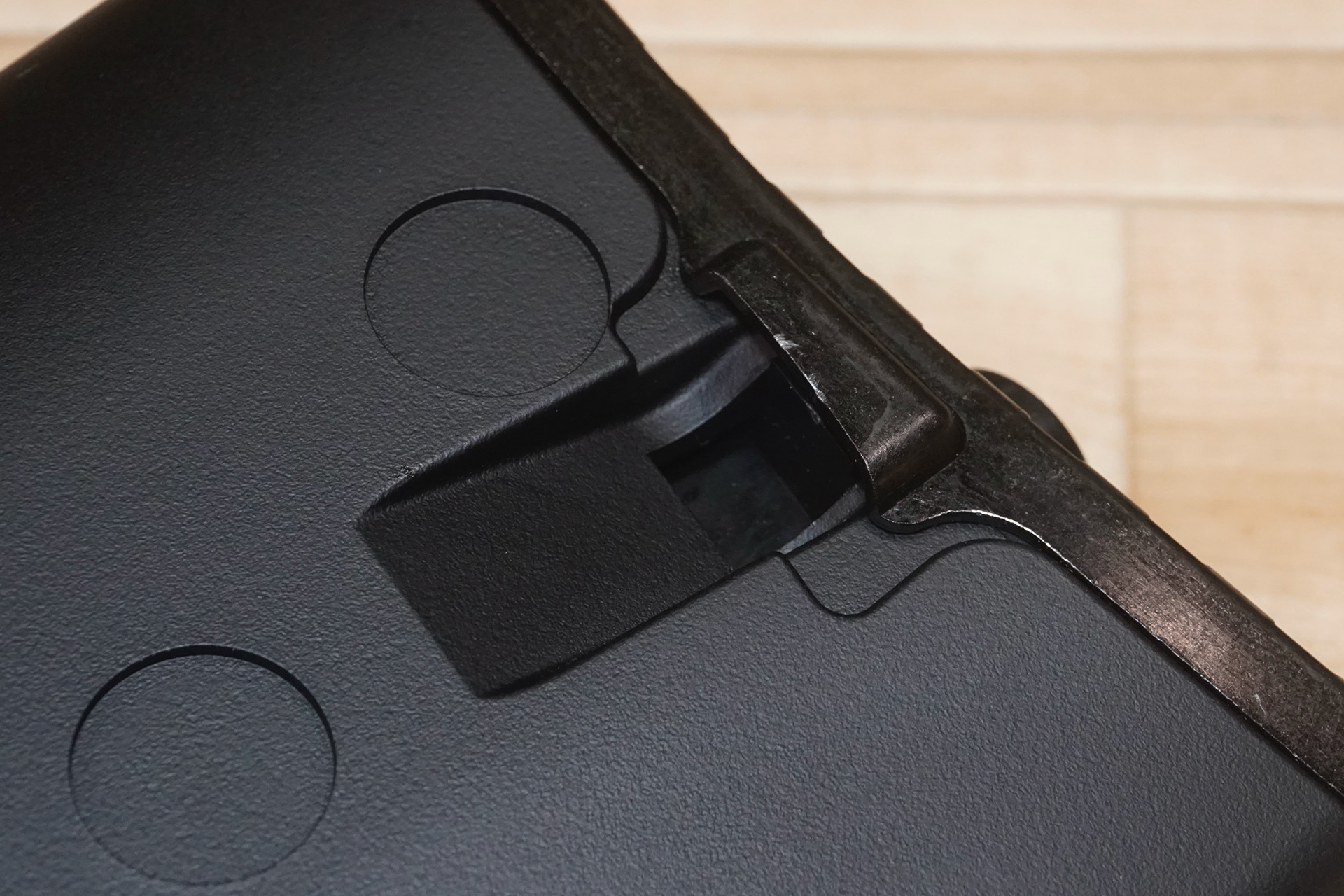

Este es el aspecto de la culata cuando está
desplegada. Tiene un hueco para liberar los raíles laterales y otro para las
piezas de bloqueo cuando la culata está plegada.
La cantonera es de metal y tiene un botón.
Este botón sirve para desplegar la culata plegada. (Presionando este botón se
desbloquea).
El botón sobresale.
Presione el botón para desbloquear.
Operatividad y crono nada más sacarlo de la caja
Por ahora, las medidas se tomarán después de
usar unos 3 cargadores. El gas utilizado para la prueba es el HFC134A y las
bolas Tokyo Marui de 0,20 g. En primer lugar, empecemos por la operatividad.
La temperatura del cargador se ajustó a unos 30 grados centígrados y el
funcionamiento fue el siguiente. Se mueve mucho, el retroceso es fuerte y se
siente bien. Además, el sonido metálico que se produce durante el
funcionamiento es muy fuerte y extremadamente molesto. Parece que el sonido
reverbera mucho porque la tapa del cuerpo está suelta. Comparé el sonido de
funcionamiento con la MWS. Dado que el rango de sonido que resuena es diferente,
no es posible hacer una comparación general basada únicamente en la presión
sonora (dB), pero existen diferencias.

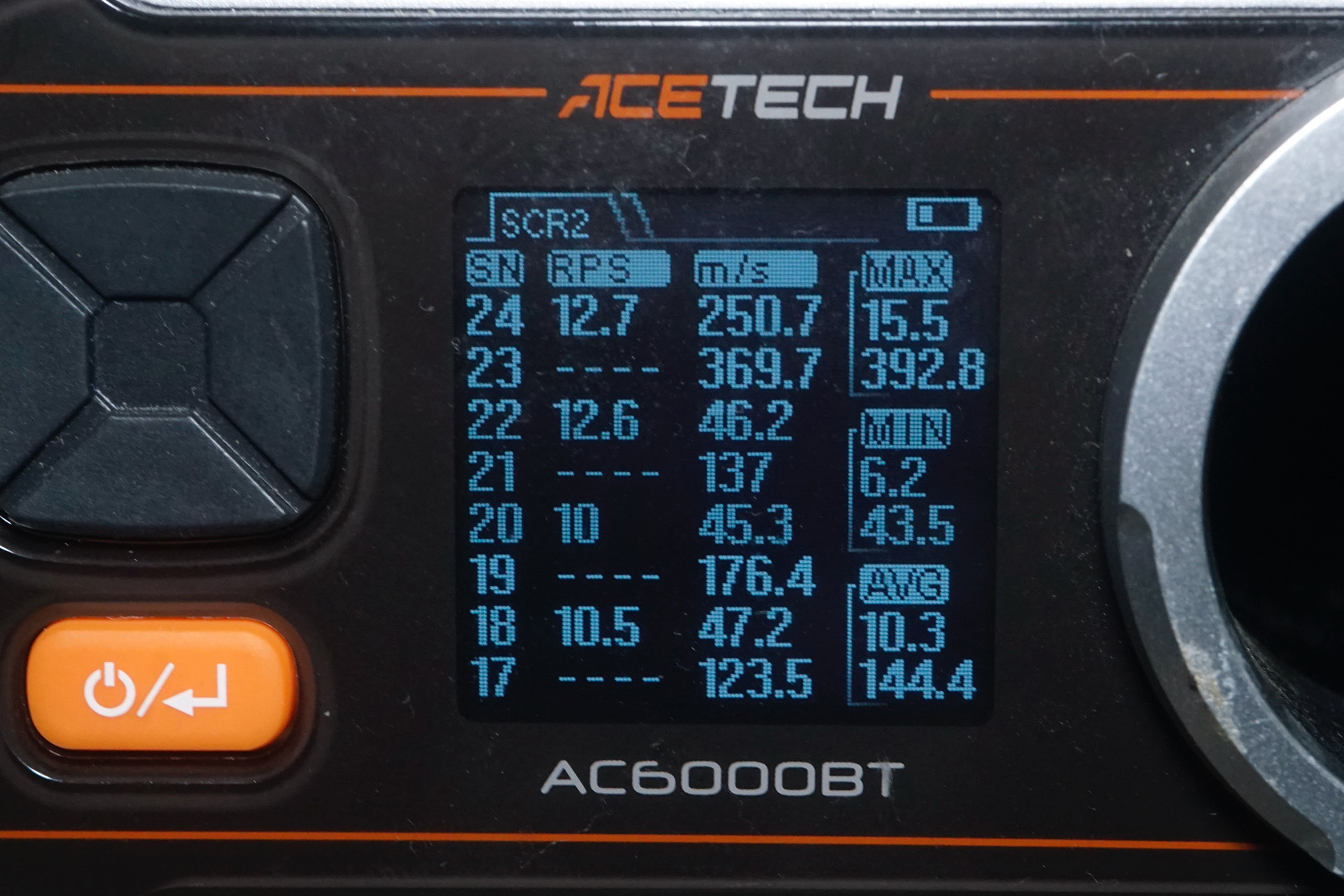

Se investiga la velocidad inicial de cada
temperatura del cargador. El ACETECH AC6000BT, que siempre se utiliza para la
medición de la velocidad inicial, tiene un fallo en la medición de la velocidad
inicial cuando se utiliza un arma con disparo simultáneo, como una escopeta (las
bolas disparadas fuera de alineación se miden como un solo disparo), por lo que

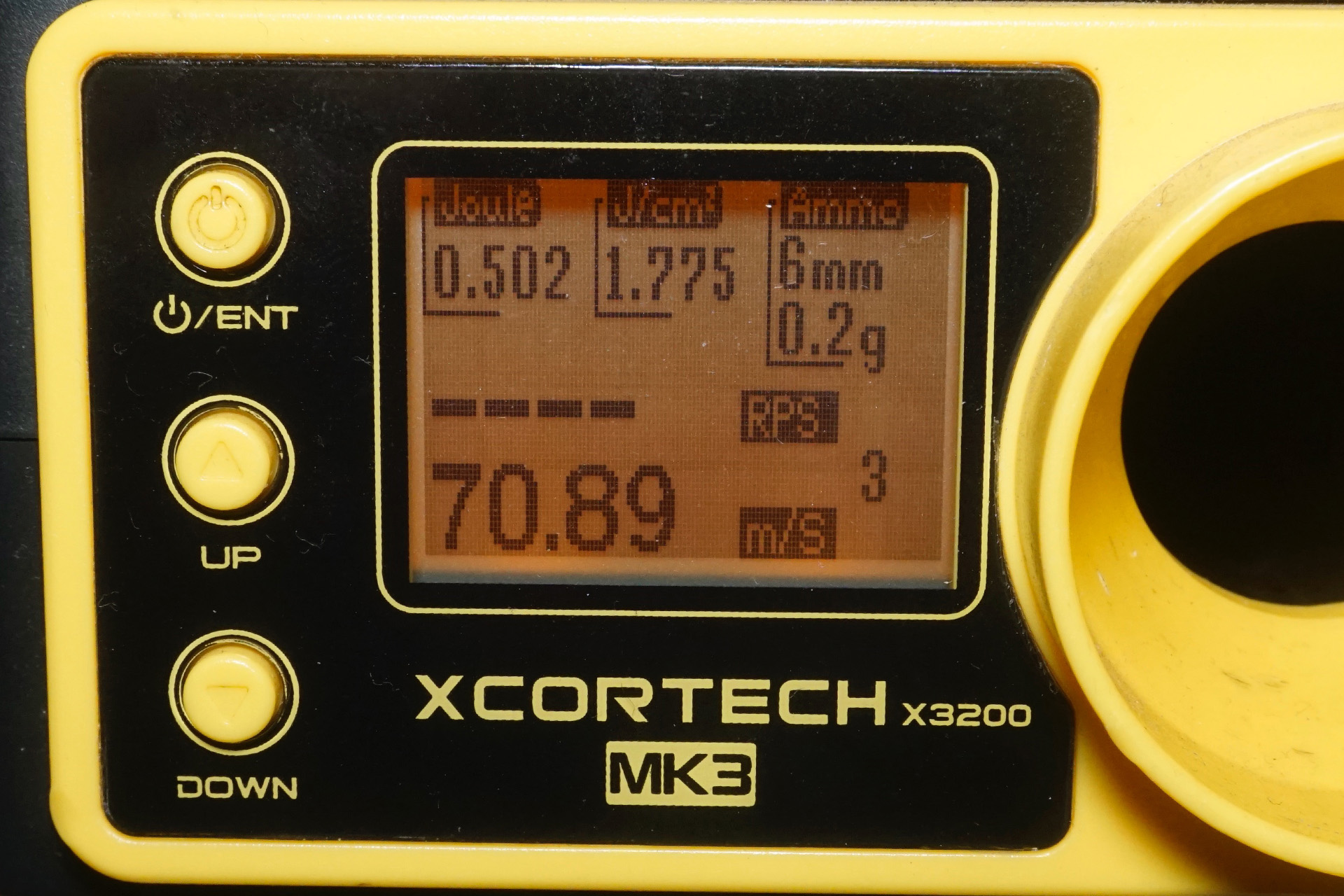

se utiliza el XCORTECH X3200 MK3, que puede medir la velocidad inicial de armas
con disparo simultáneo hasta cierto punto.
La velocidad inicial será un desastre. Por
cierto, esta es a veces la razón por la que las escopetas son tratadas como de
velocidad inicial superior cuando se comprueba la velocidad de la bola en el
crono.

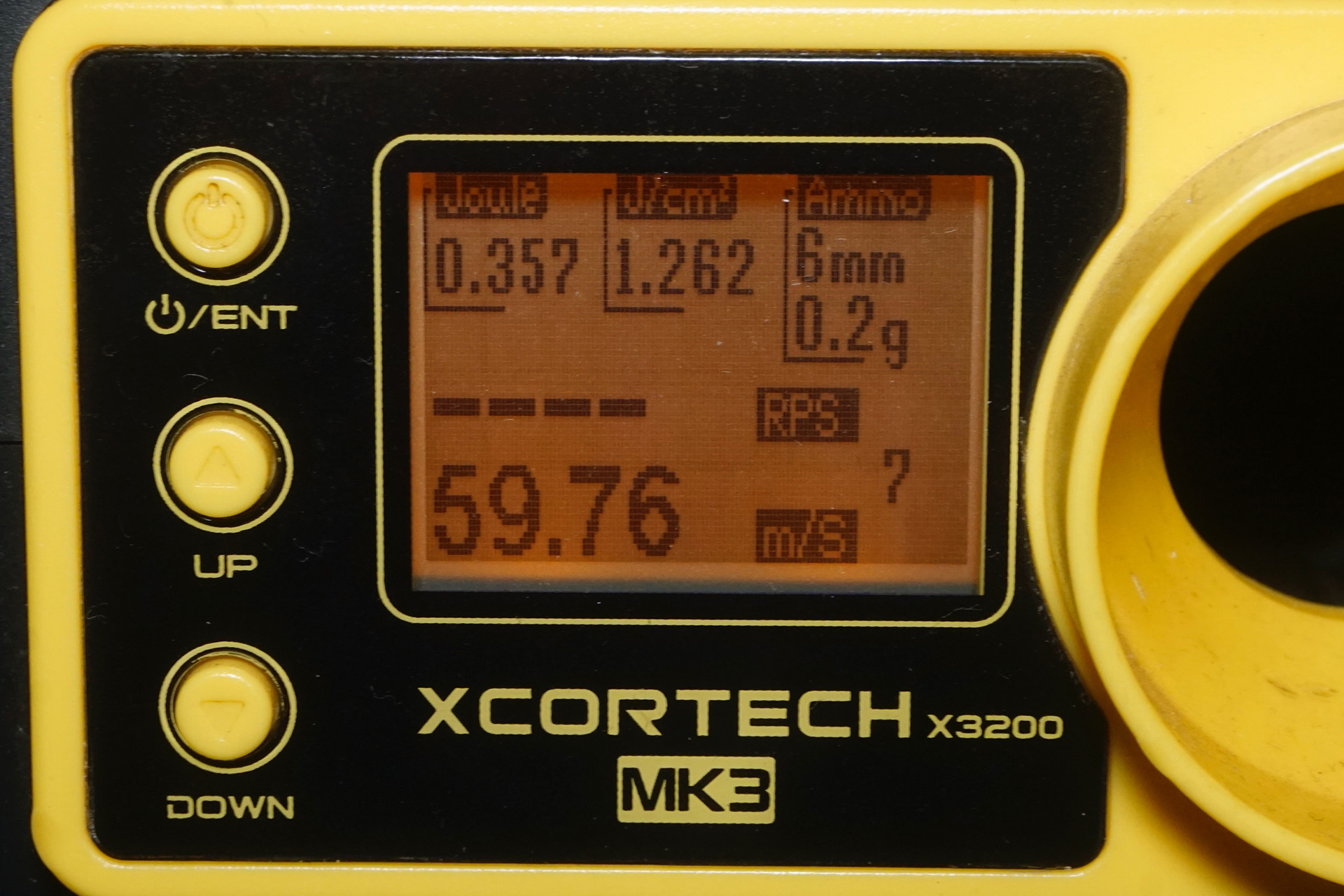

Comenzamos con mediciones a temperatura ambiente
(24,7 °C). El retroceso es mucho más suave y la velocidad inicial es de 60 m/s.
A continuación, medí la temperatura del
cargador calentado a 31,8 grados. La operatividad ha mejorado considerablemente
y se puede experimentar un agradable retroceso. La velocidad inicial aumentó a
70 m/s.
Tal y como indica el manual, se recomienda
utilizar Saiga-12K a esta temperatura.
Finalmente, subí la temperatura del cargador a
40,7 grados. (Según el manual, no se recomienda esta temperatura)
No hay cambios significativos en la operatividad o la sensación de retroceso en
comparación con cuando estaba a 30 grados, y la velocidad inicial aumentó
aproximadamente de 2 a 3 m/s, llegando a 72,86 m/s.

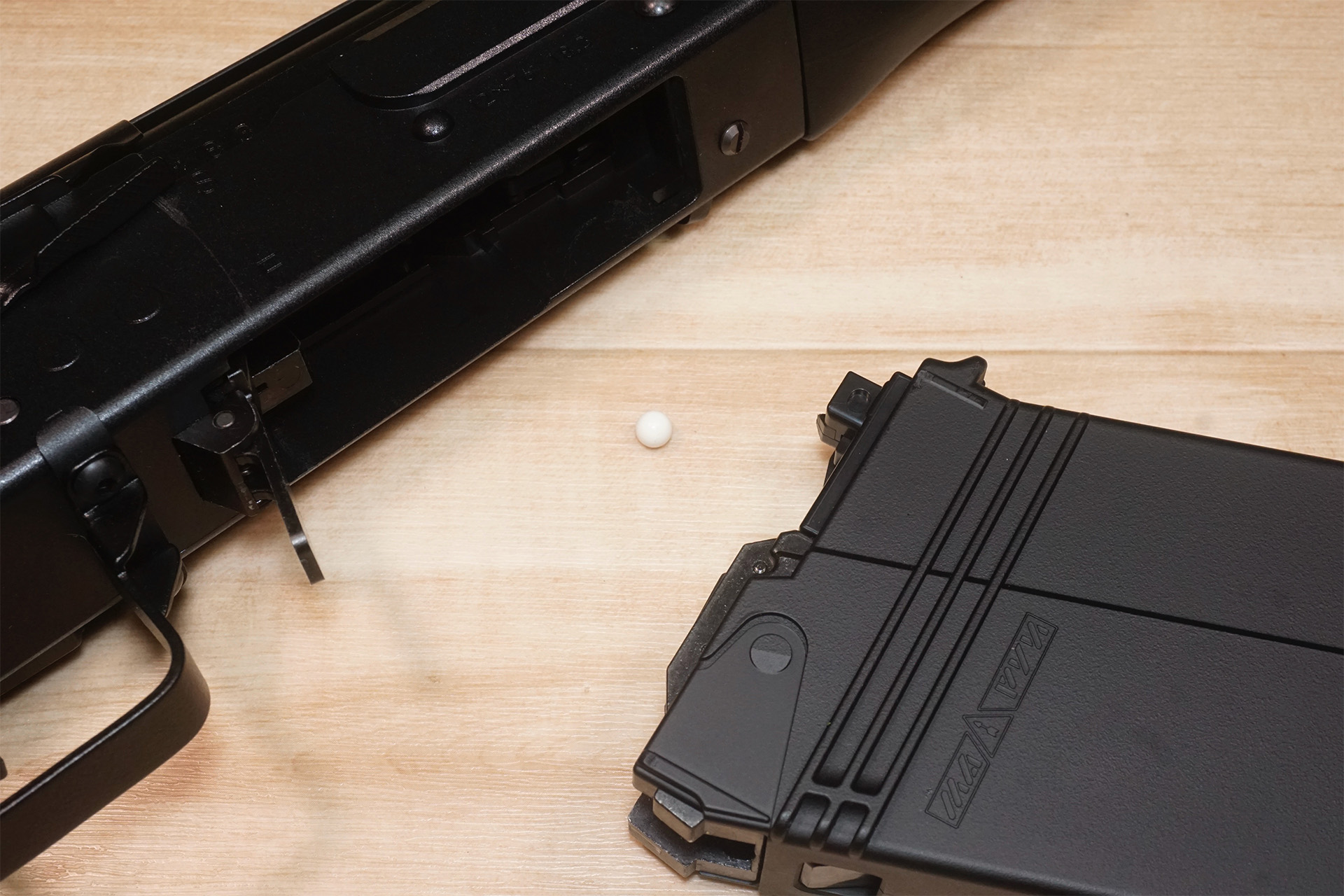

No parece haber ninguna razón para calentar el
cargador innecesariamente . Además, si retiras el cargador cuando todavía quedan
bolas, solo se saldrá una.
Además, después de disparar 3 cargadores,
quedaban 10 g de gas. Un cálculo simple muestra que se necesitan alrededor de
5,6 g para terminar un cargador .
El peso del cargador después de disparar 3
cargadores completos, es de 403 g, por lo que se consumieron 17 g.
Veamos el desmontaje
Primero, retira la cubierta superior. Ten en
cuenta que la cubierta superior tiene un método de bloqueo ligeramente diferente
a la del tipo AK. (Se necesita más tiempo para presionar el botón)
Como se mencionó anteriormente, la Saiga-12K
no viene con piezas para suprimir el ruido de la tapa del receptor que viene con
el AKM GBB de la compañía. Por lo tanto, el bloqueo de la tapa del receptor se
realiza sólo en el lado del muelle recuperador.
A continuación, el cerrojo puede extraerse del
cuerpo retirando el muelle recuperador y retrayendo el cerrojo hasta su límite.

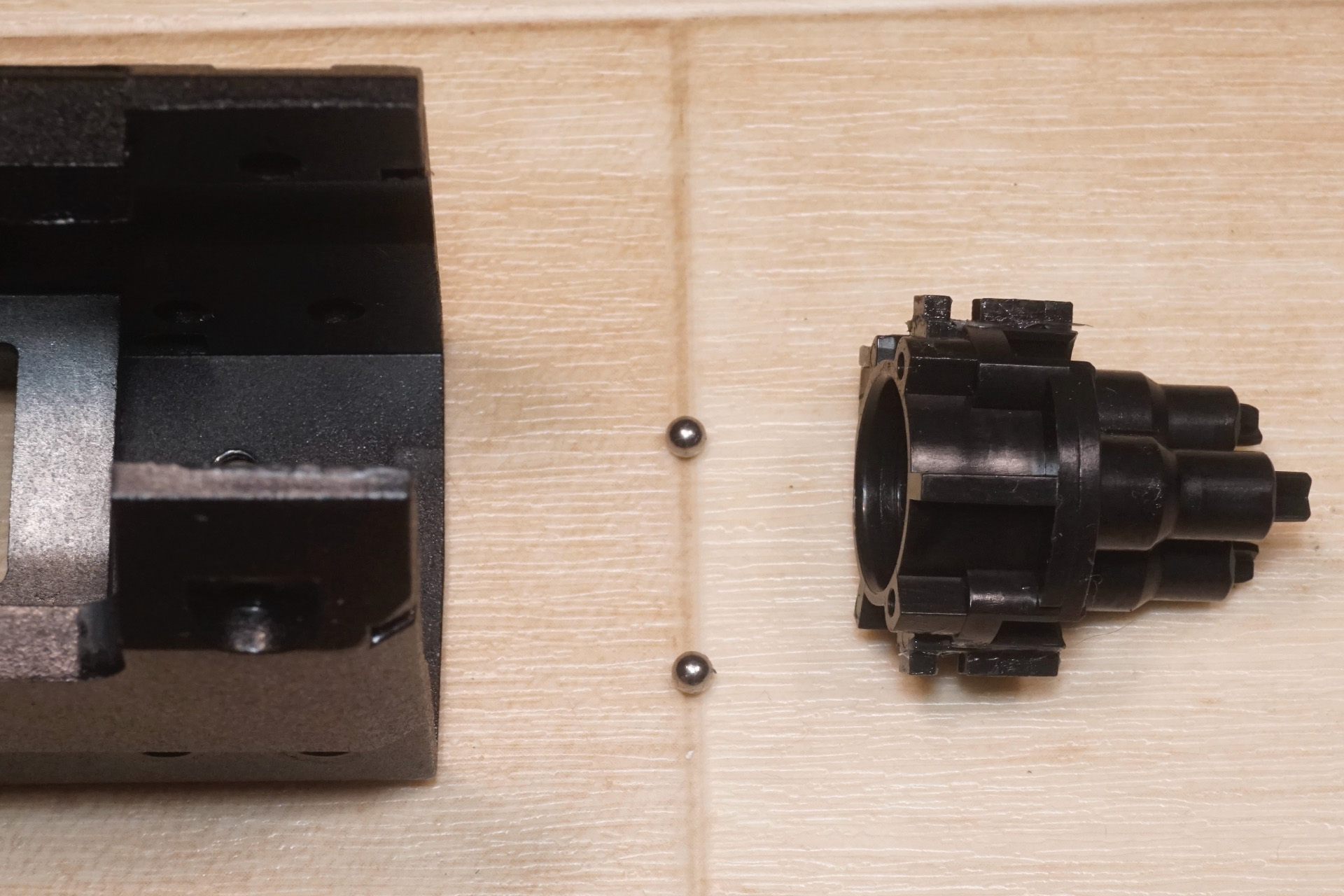

Después de quitar el cerrojo, quería mirar la
unión entre el cilindro y la boquilla de carga. Aparentemente hay un gran
orificio (paso de gas) en el lado del cilindro, y parece tener una estructura
que se bifurca en tres en el lado de la boquilla de carga.

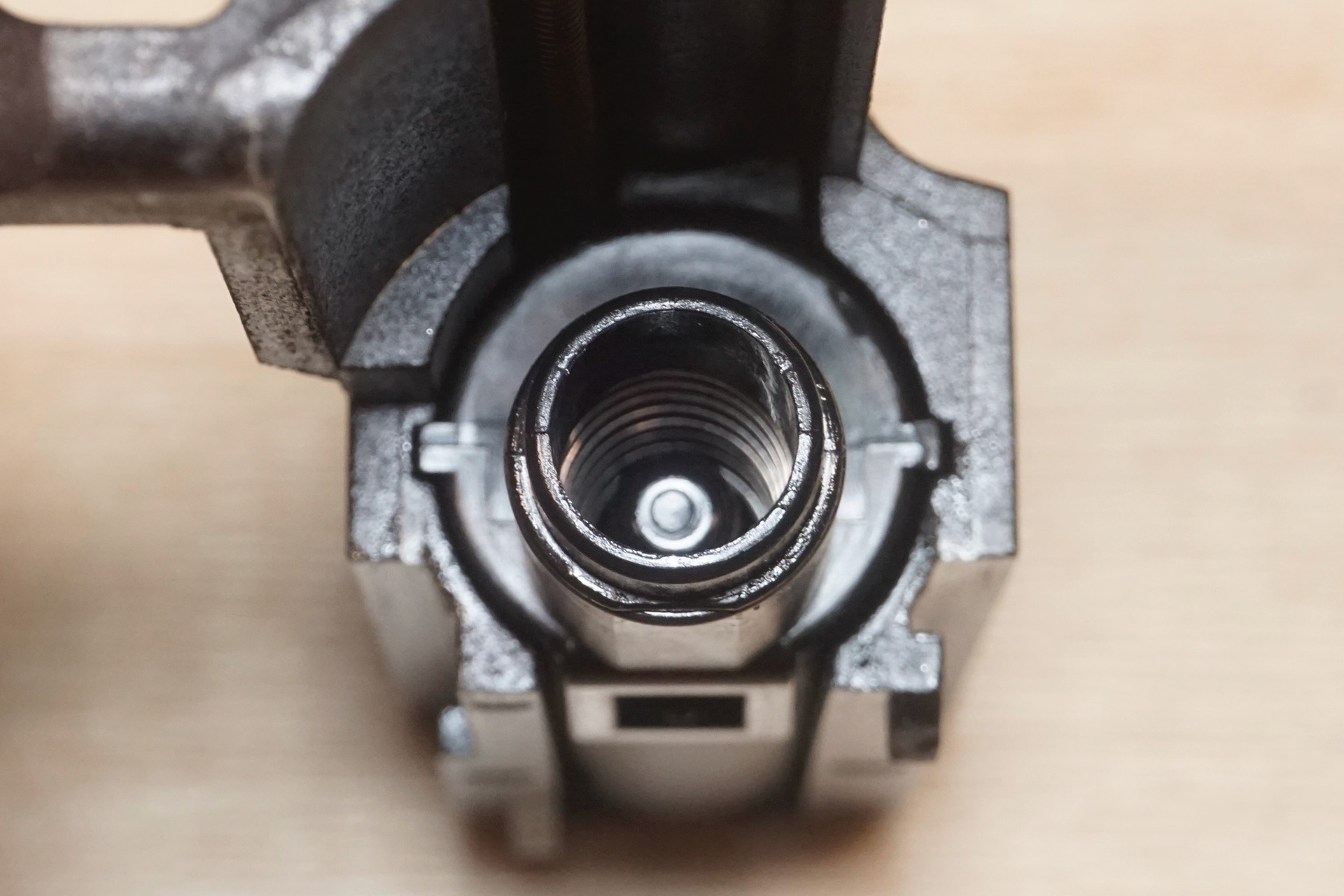

Hay un enorme agujero en el cilindro.

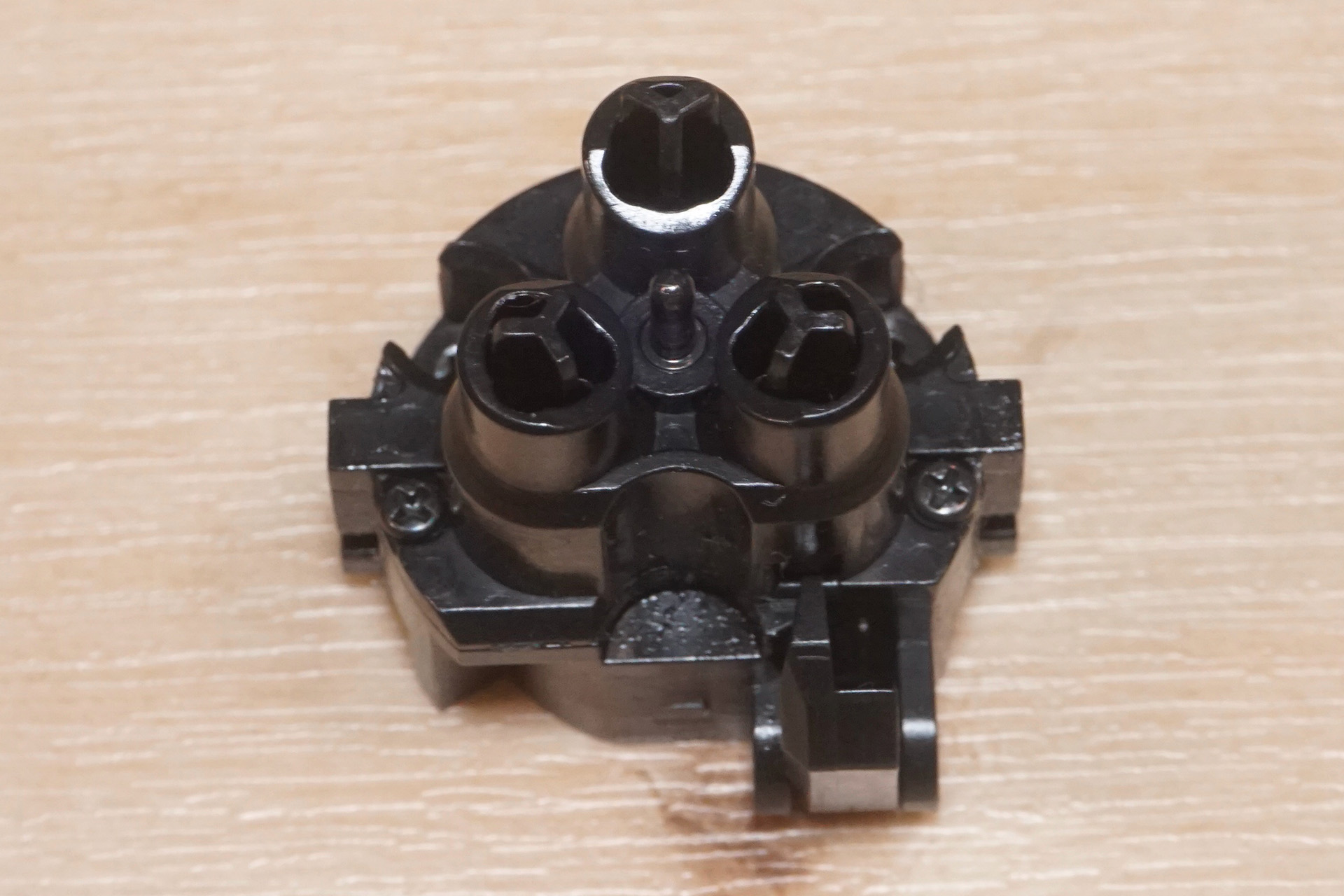

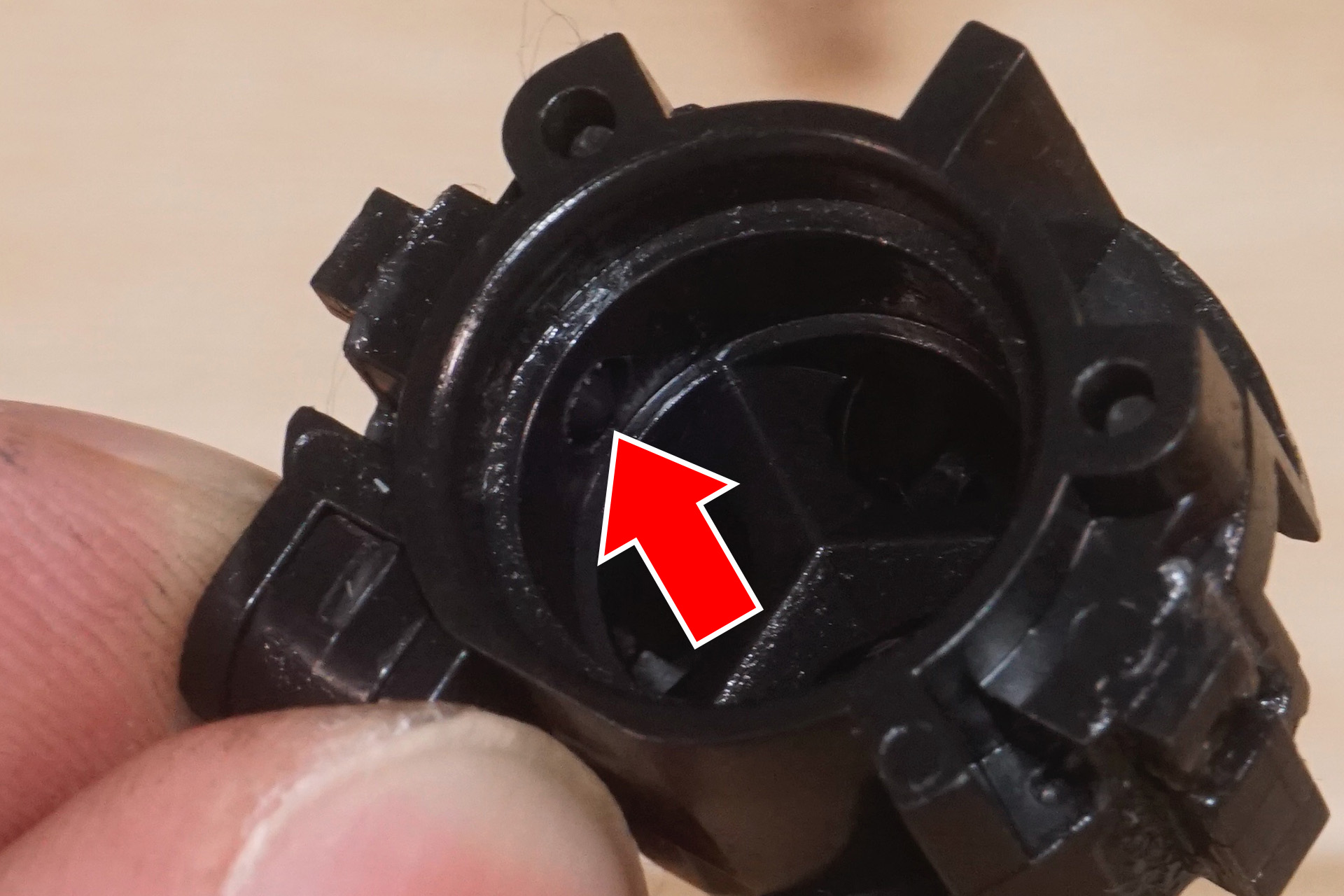

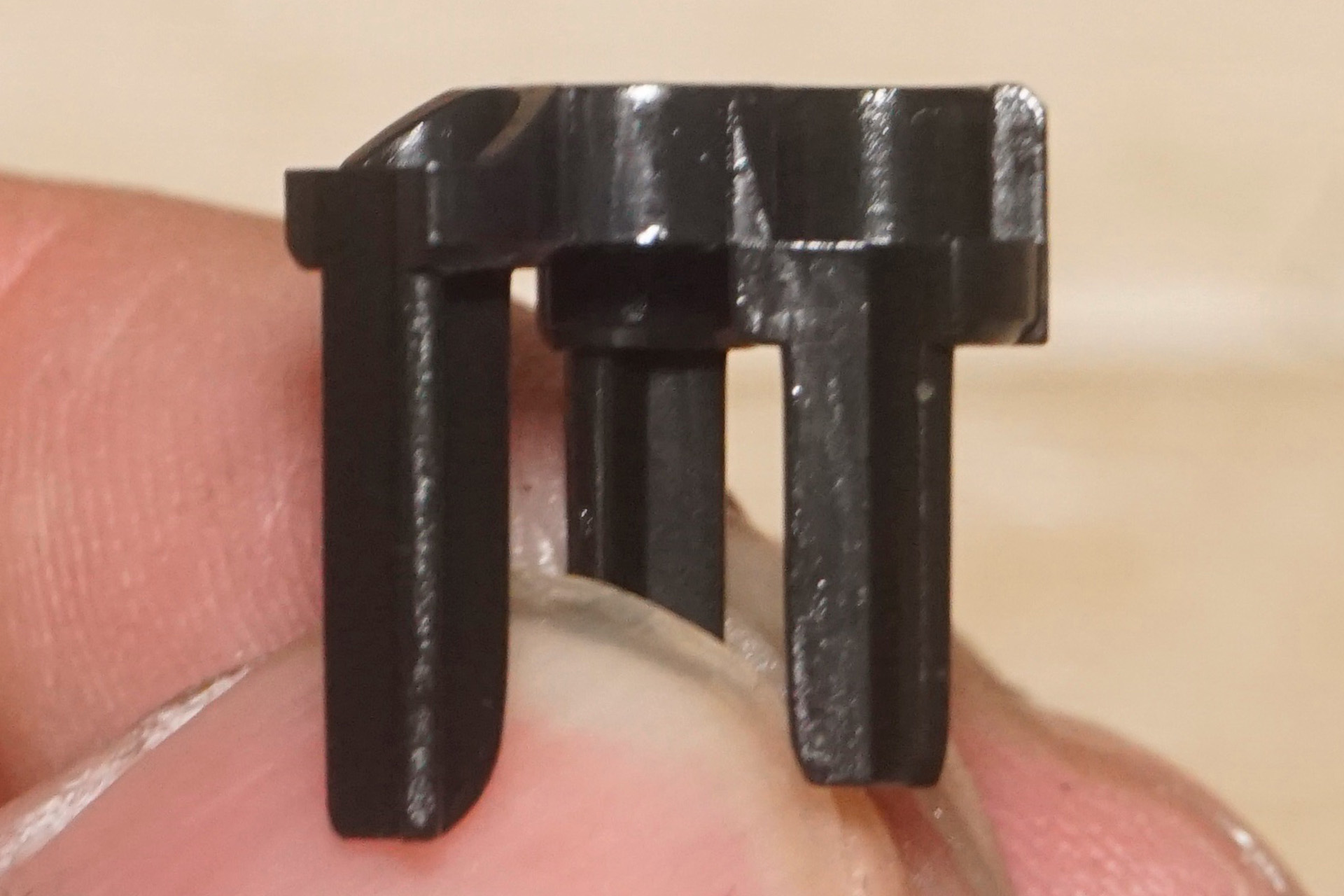

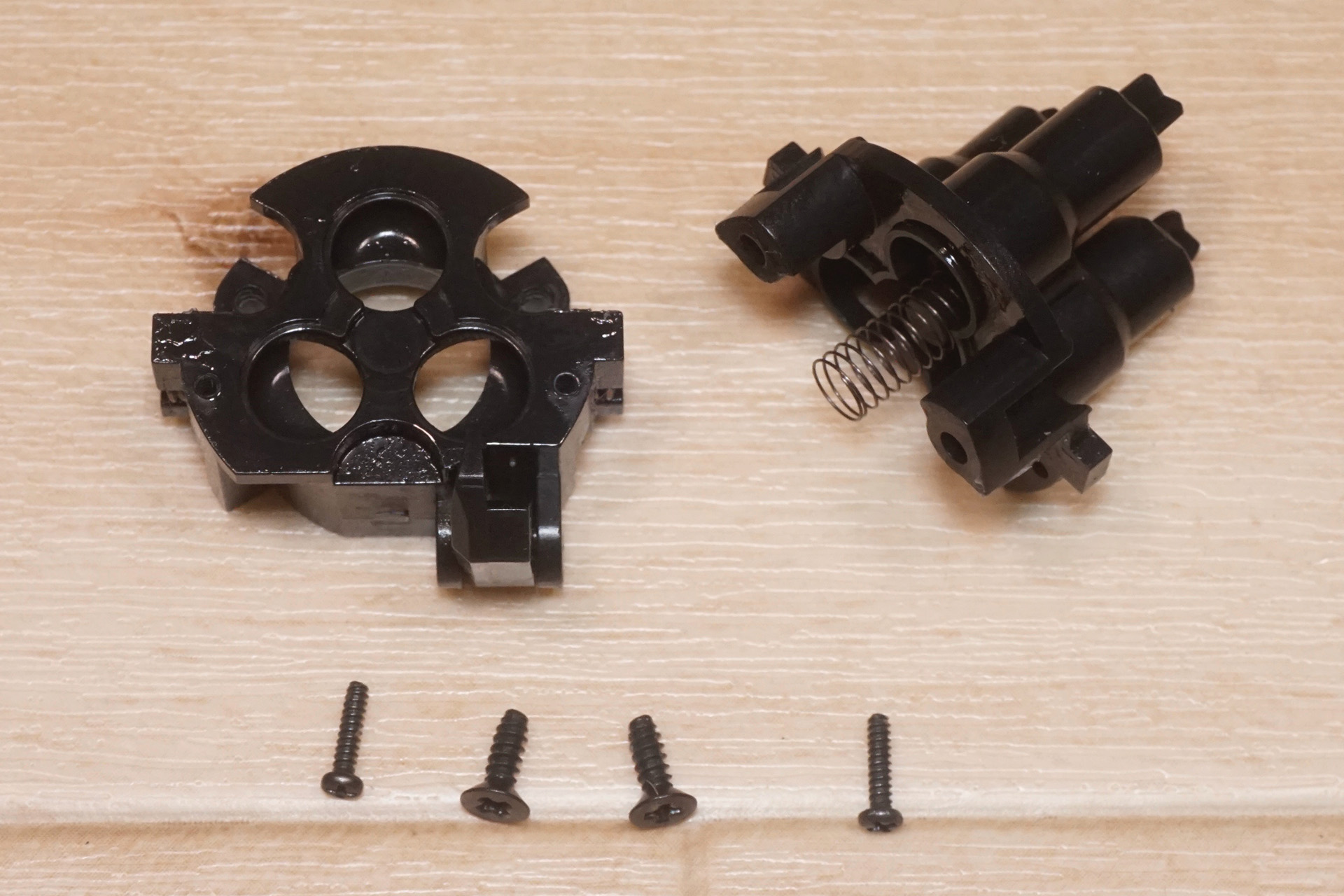

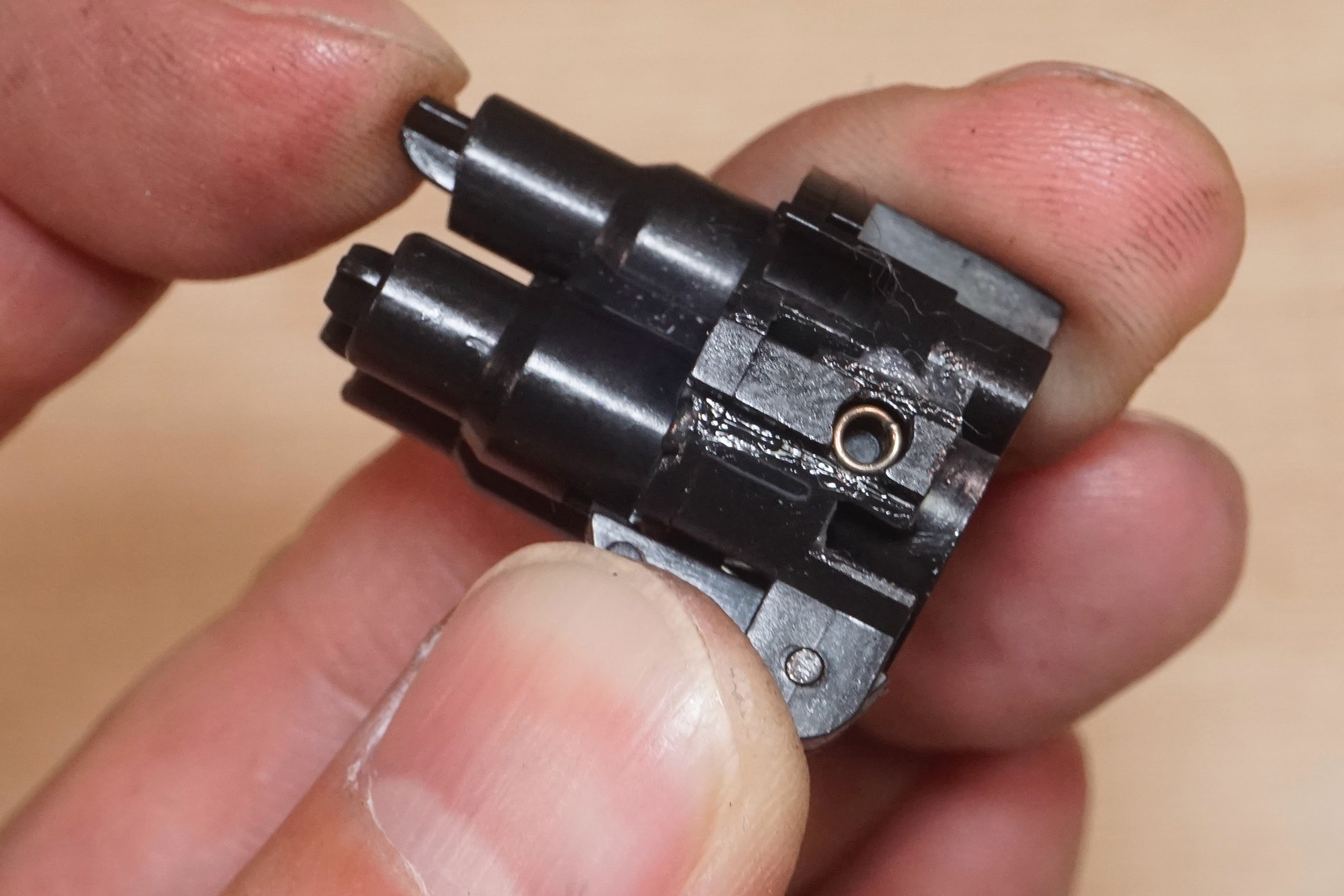

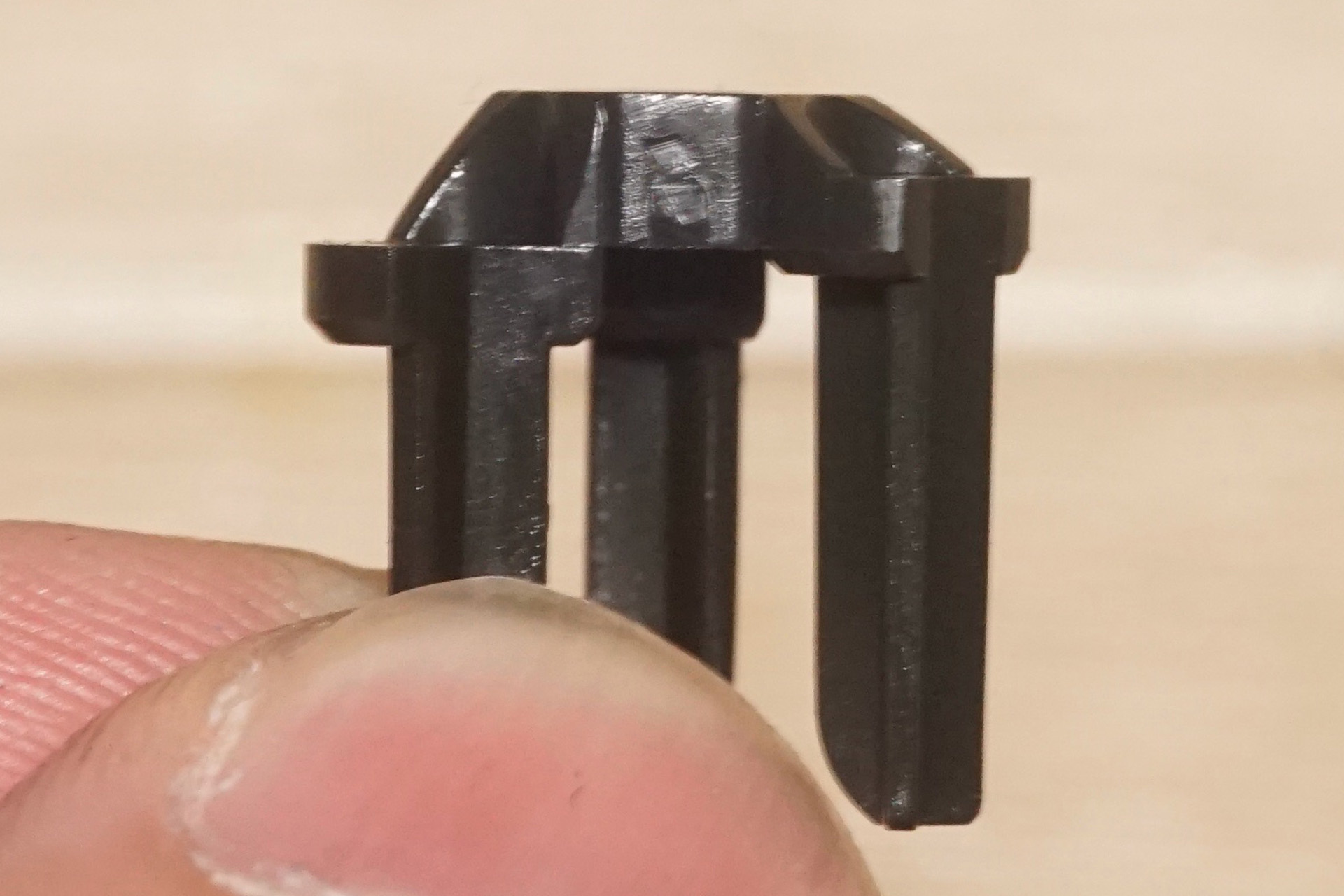

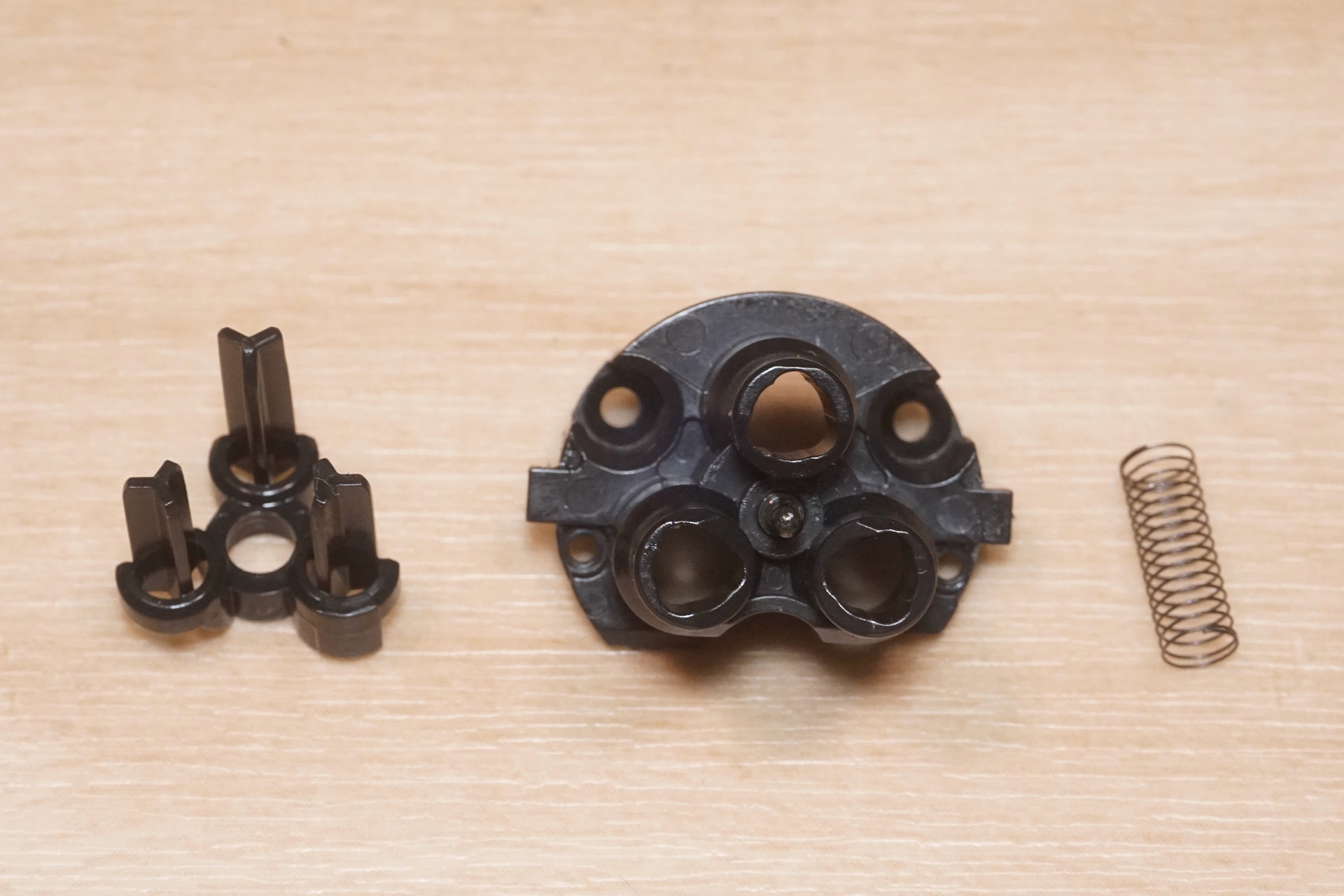

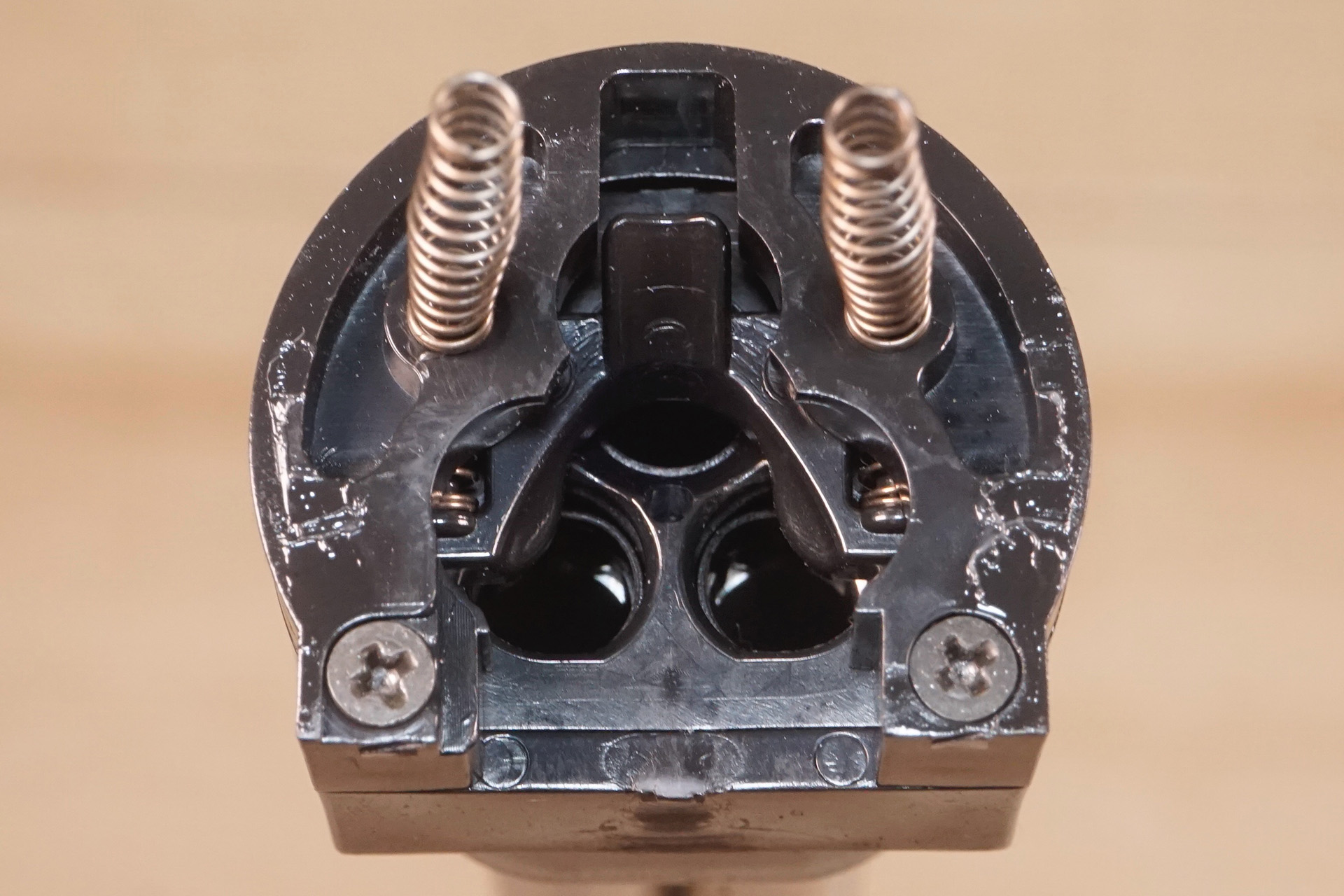

En el lado de la boquilla de carga hay una
partición en forma de Y y las ramas de gas.
Además, en el lado del muelle de
retroceso está montado un muelle amortiguador.
En el AKM GBB era una junta tórica doble, pero en el Saiga-12K
parece ser un muelle, y este muelle impacta directamente en el cerrojo.
Veamos un video a cámara lenta sin la tapa del
receptor.
Empecemos el desmontaje
Primero, retire la tapa del receptor y los
tornillos. El desmontaje hasta este punto también está detallado en el manual
y es necesario para el mantenimiento.
Guía y muelle recuperador

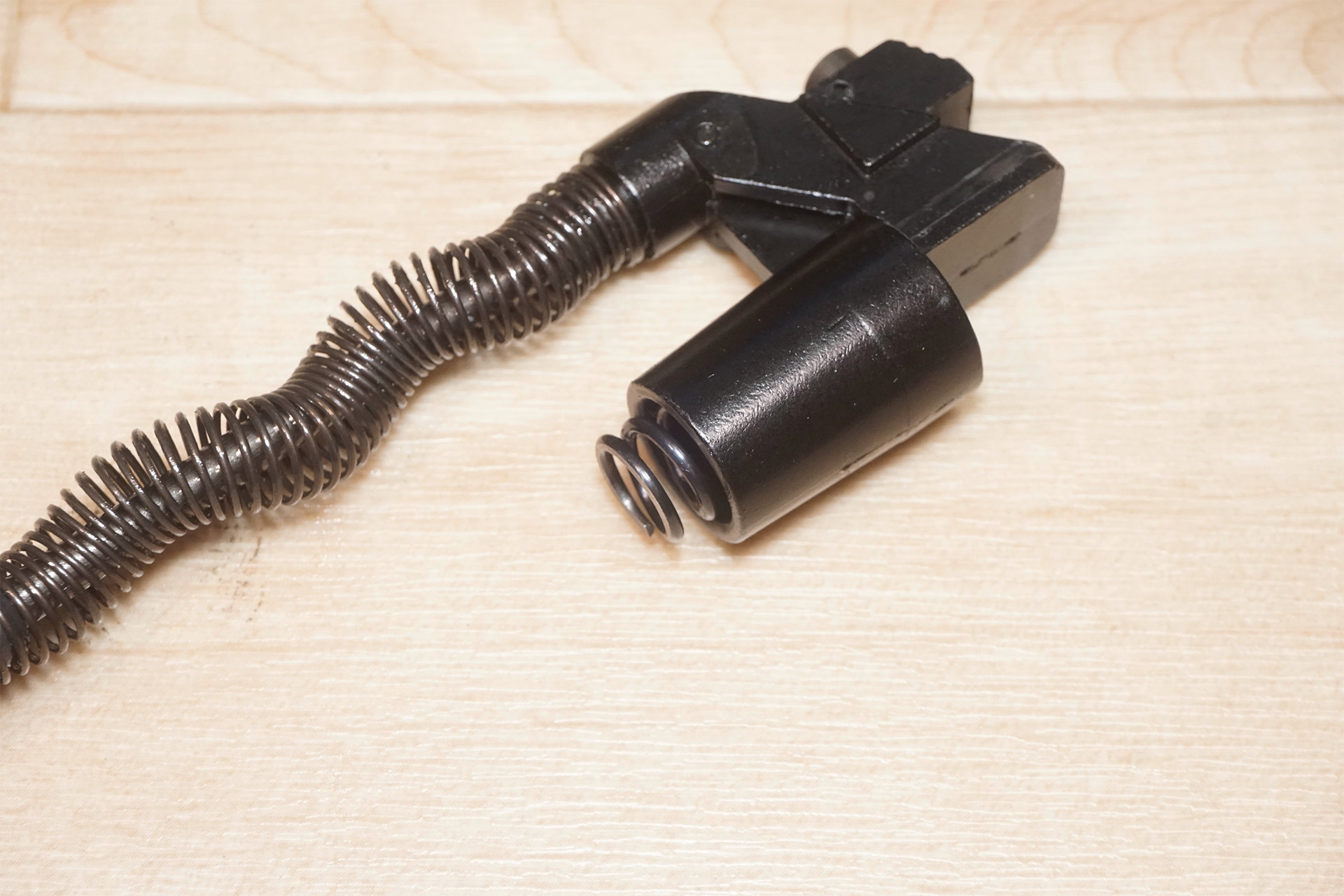

La guía del muelle recuperador y el muelle
recuperador se ven así. Hay dos muelles, uno en la parte delantera y otro en la
parte trasera, con una cubierta integrada en el medio.

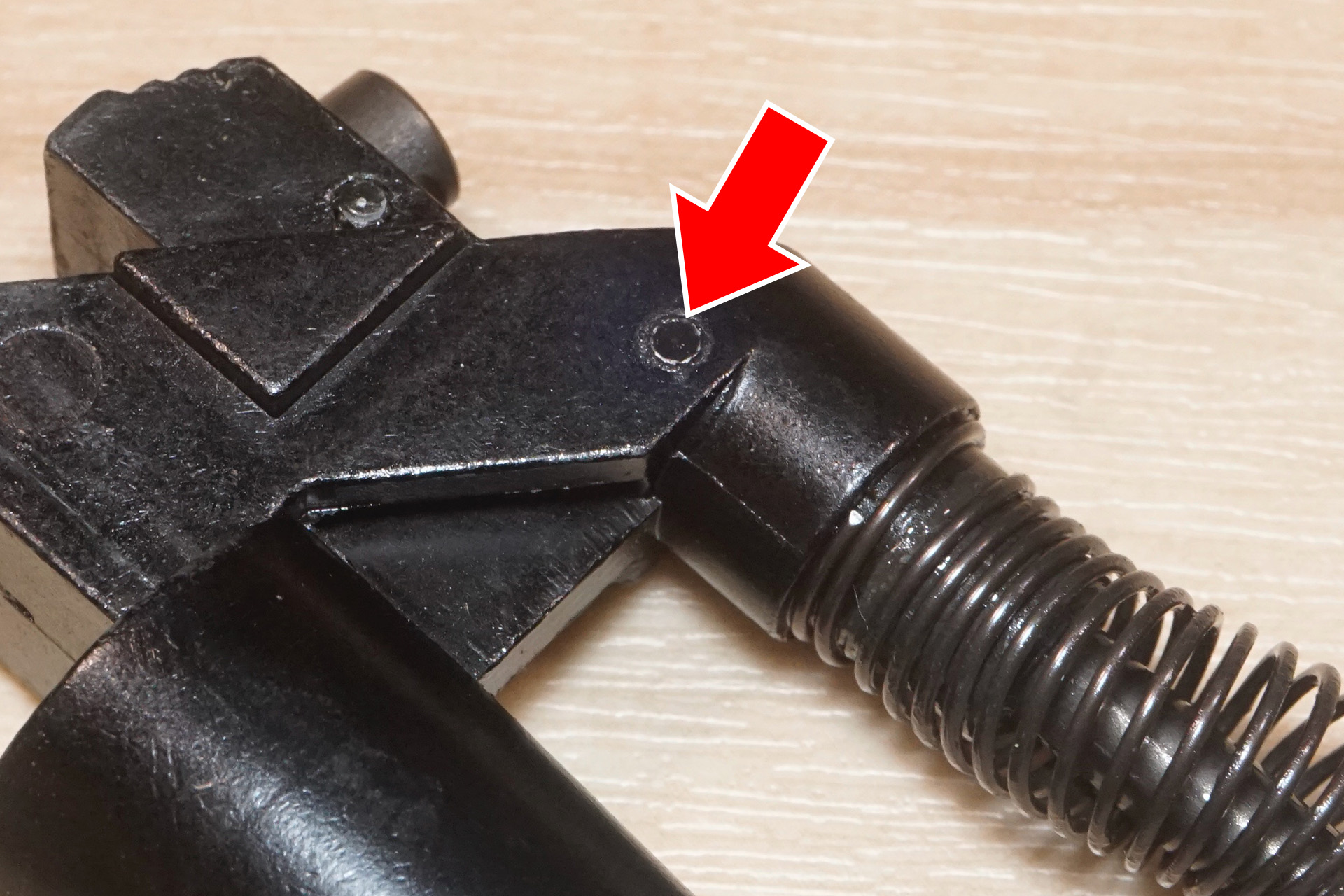

El muelle recuperador de la parte trasera se
puede desmontar sacando el pasador de la sección de la flecha roja de la foto.
Esta pieza siempre está sometida a golpes considerables, así que no la
desmontaremos esta vez porque no queremos que se suelte tirando de ella hacia
fuera o hacia dentro.
Desmontaje del cerrojo
A continuación, desmontaremos el cerrojo.

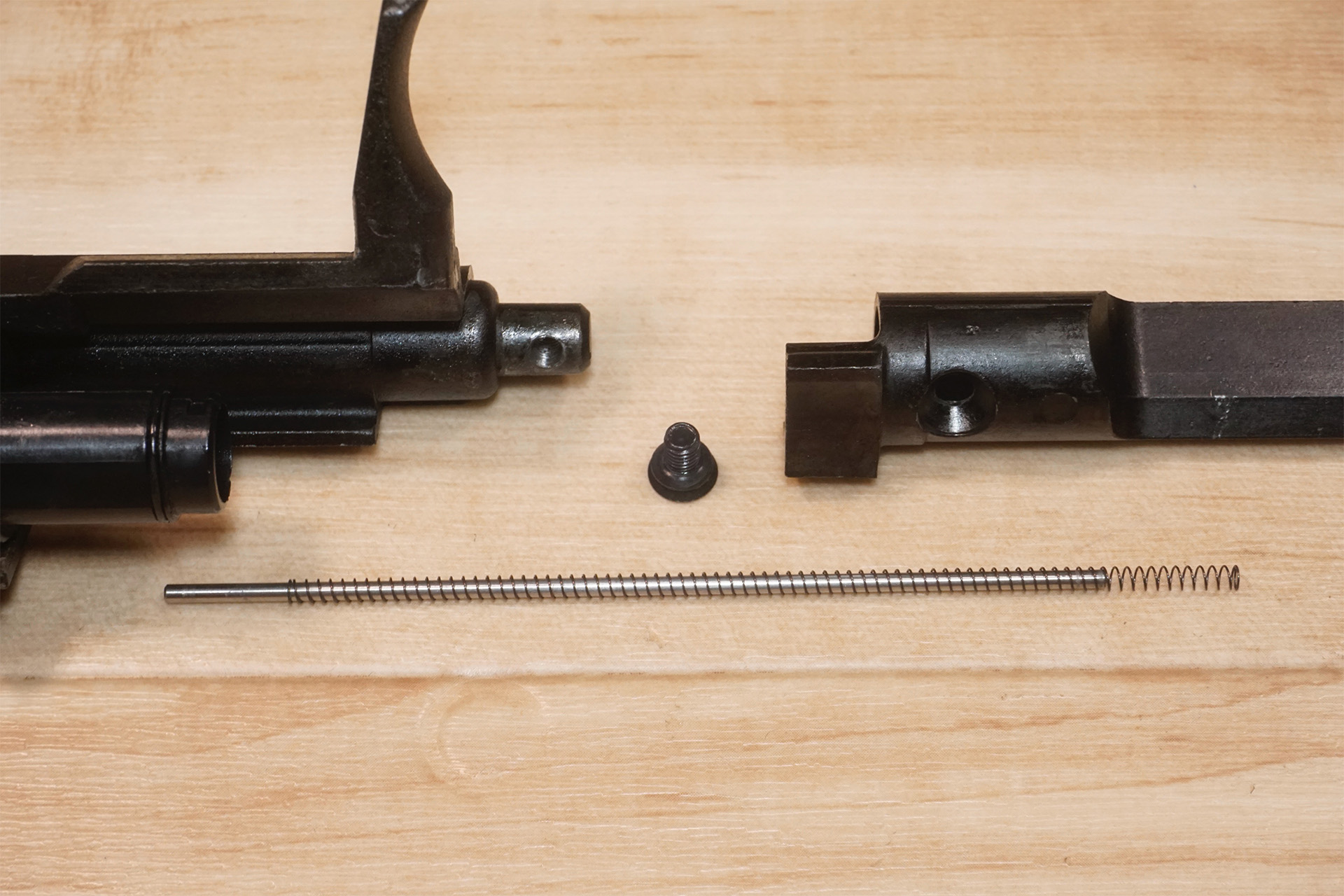

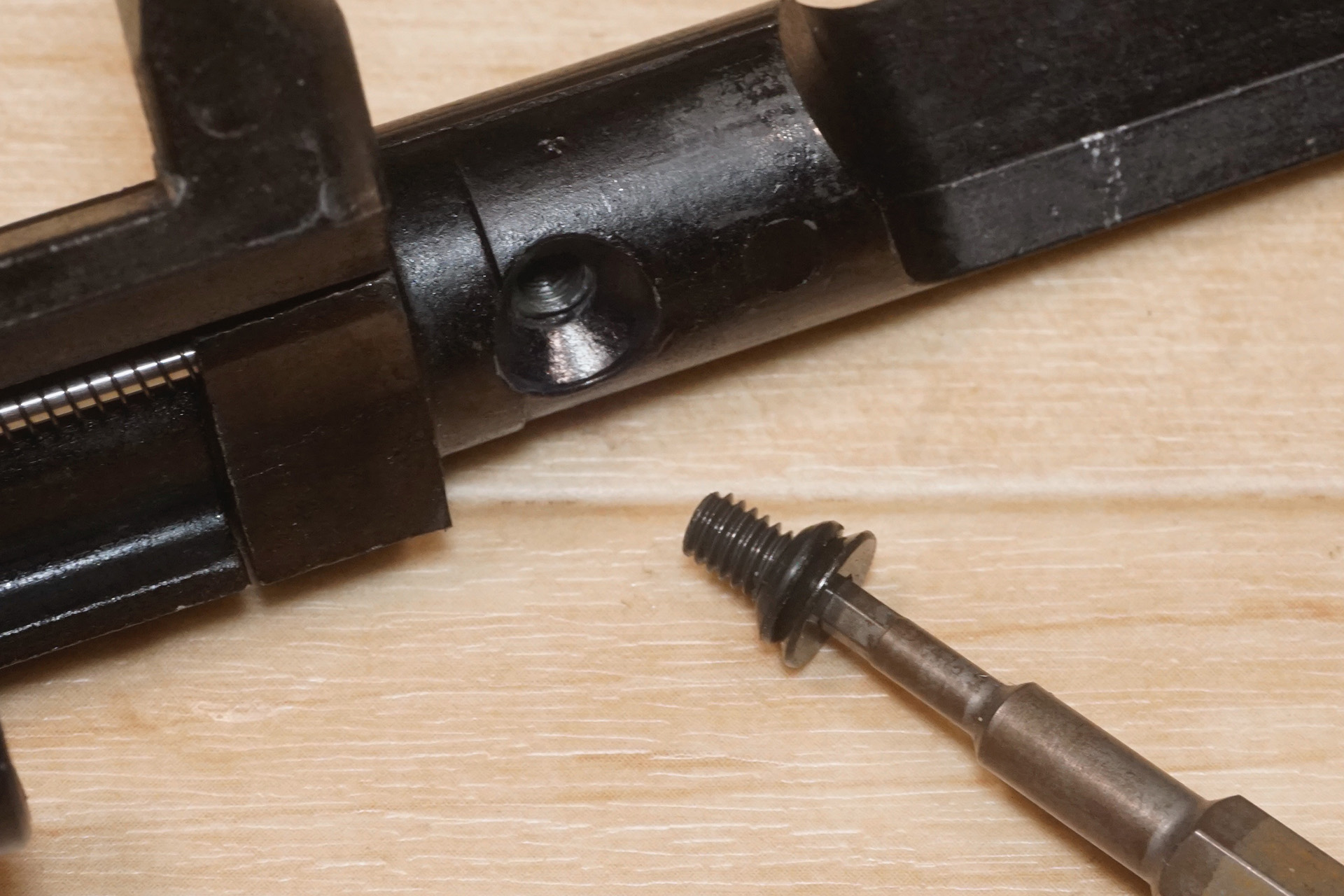

Primero, retira el pistón de gas. El pistón de gas se fija con un tornillo desde
la parte inferior del cerrojo y se coloca una junta de goma para evitar que se
afloje. Una vez retirados, el muelle de retorno del cilindro y la guía del
muelle salen juntos.
El tornillo tiene una junta de goma.
También se desprende la zona alrededor del
muelle de retorno del cilindro. La parte del pistón de gas se ve así, es una
estructura de dos piezas con una parte plateada en la punta y una parte negra
detrás. La parte plateada probablemente sea de aluminio mecanizado y la parte
negra sea de zinc fundido a presión. Parece estar sujeta con un fijador de
roscas y no se puede quitar fácilmente.
Tal vez salga pronto un pistón de gas pesado,
como con el AKM GBB, pero es estructuralmente más complejo que el AKM, por lo
que no es probable que sea fácil de fabricar... Además, el peso era de 95 g. La
mitad está hecha de zinc fundido a presión, por lo que incluso en este estado ya
es bastante pesado, pero si estuviera hecho completamente de acero inoxidable o
latón, probablemente sería bastante pesado.
A continuación, retira el cilindro. El tamaño
del cilindro es de 19 mm, el mismo que el de la MWS, pero la boquilla que sale
del cilindro es más gruesa y tiene un mayor impacto visual..

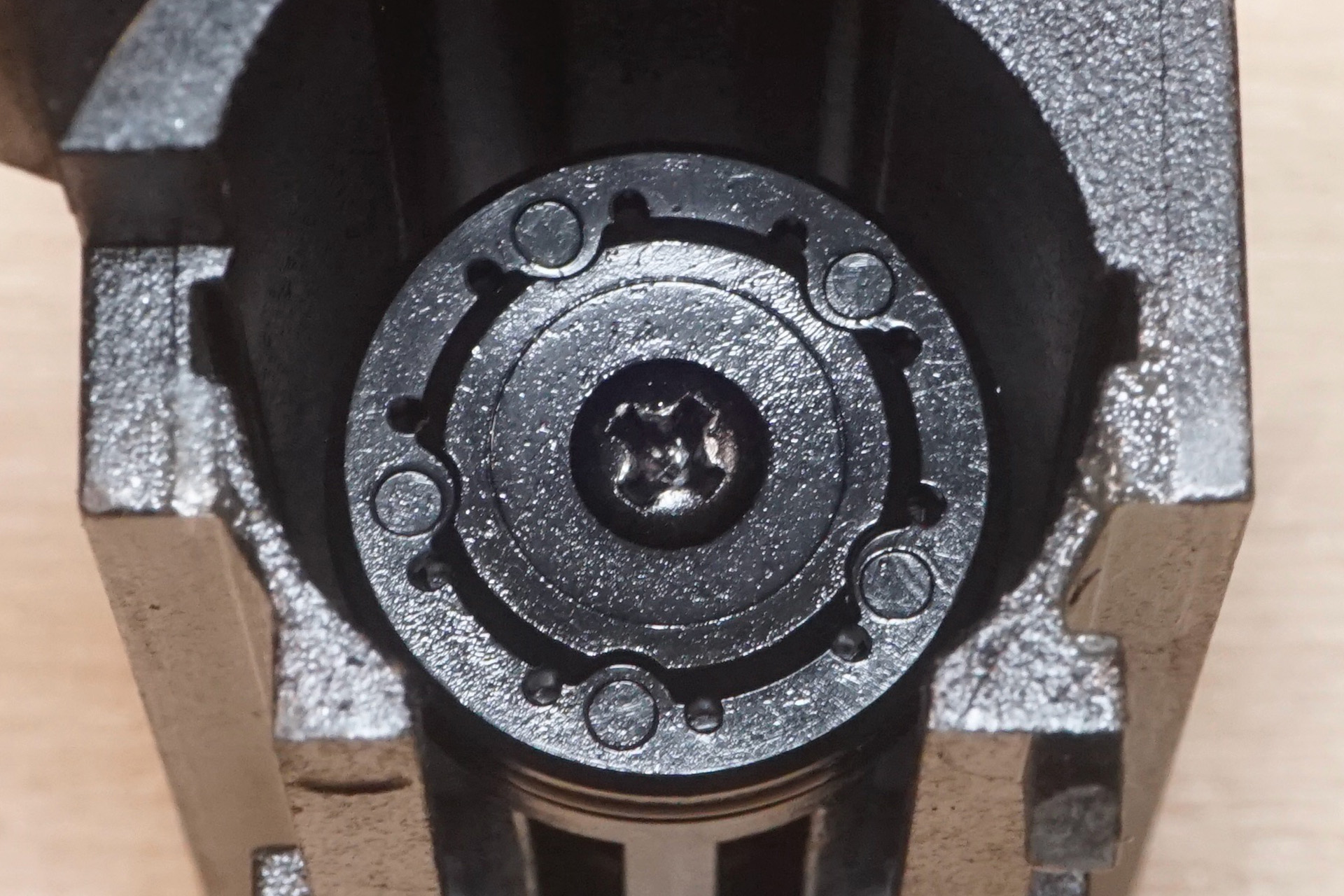

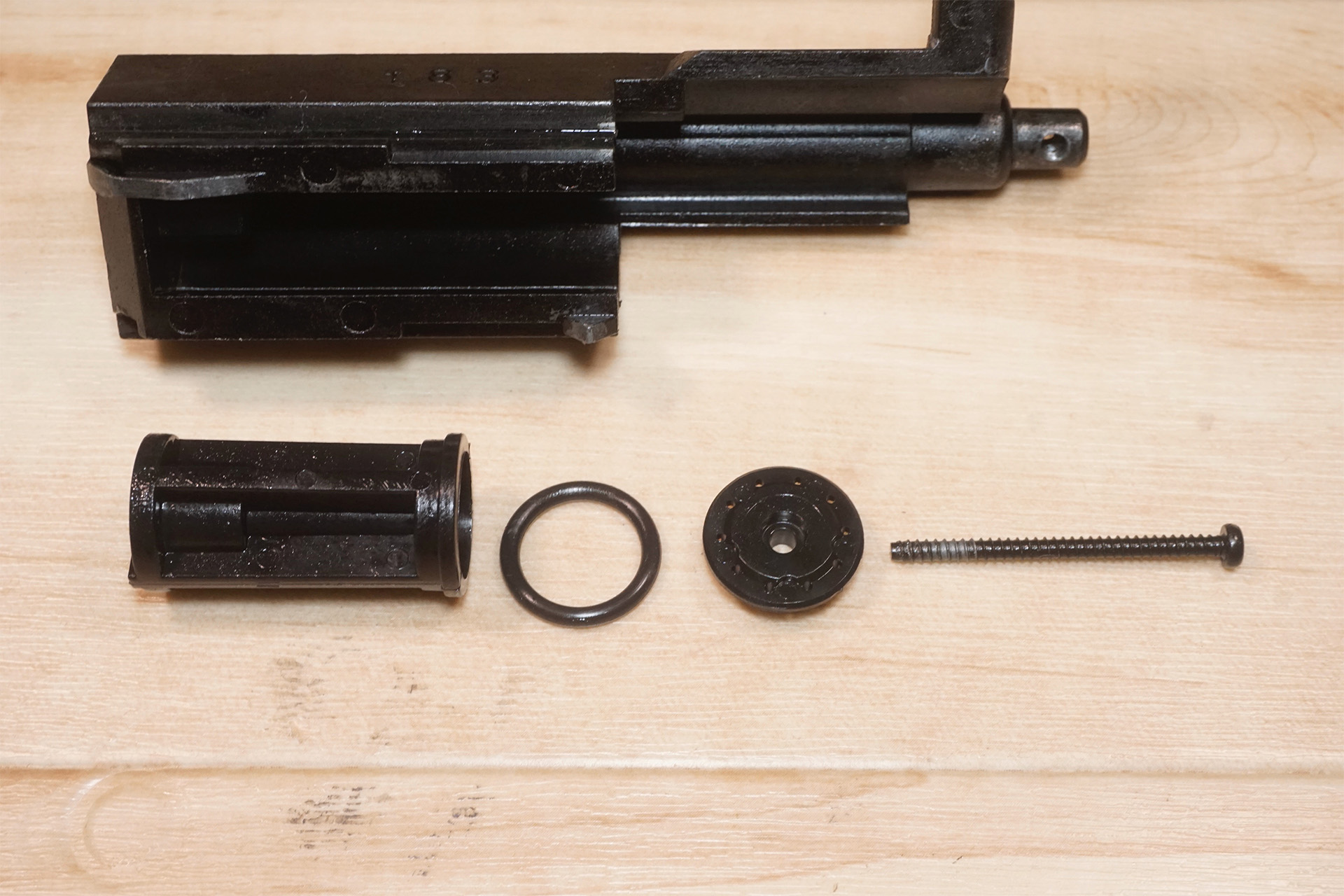

El pistón tiene 10 orificios como éste, y la
junta tórica está diseñada para expandirse por el gas que fluye en su interior.
Así es como se ve cuando quitas el pistón. Se
fija al cerrojo con un tornillo roscado muy largo.

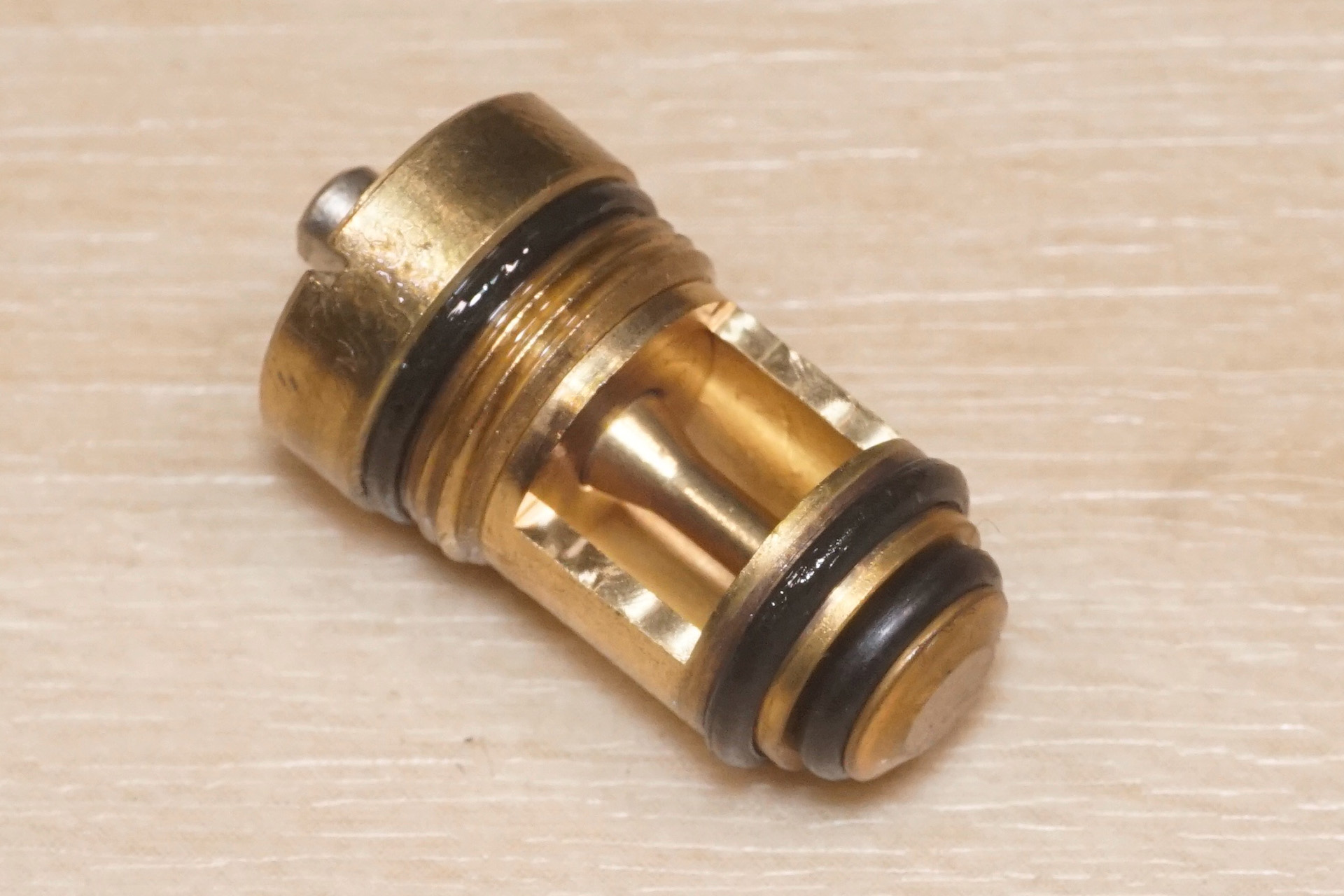

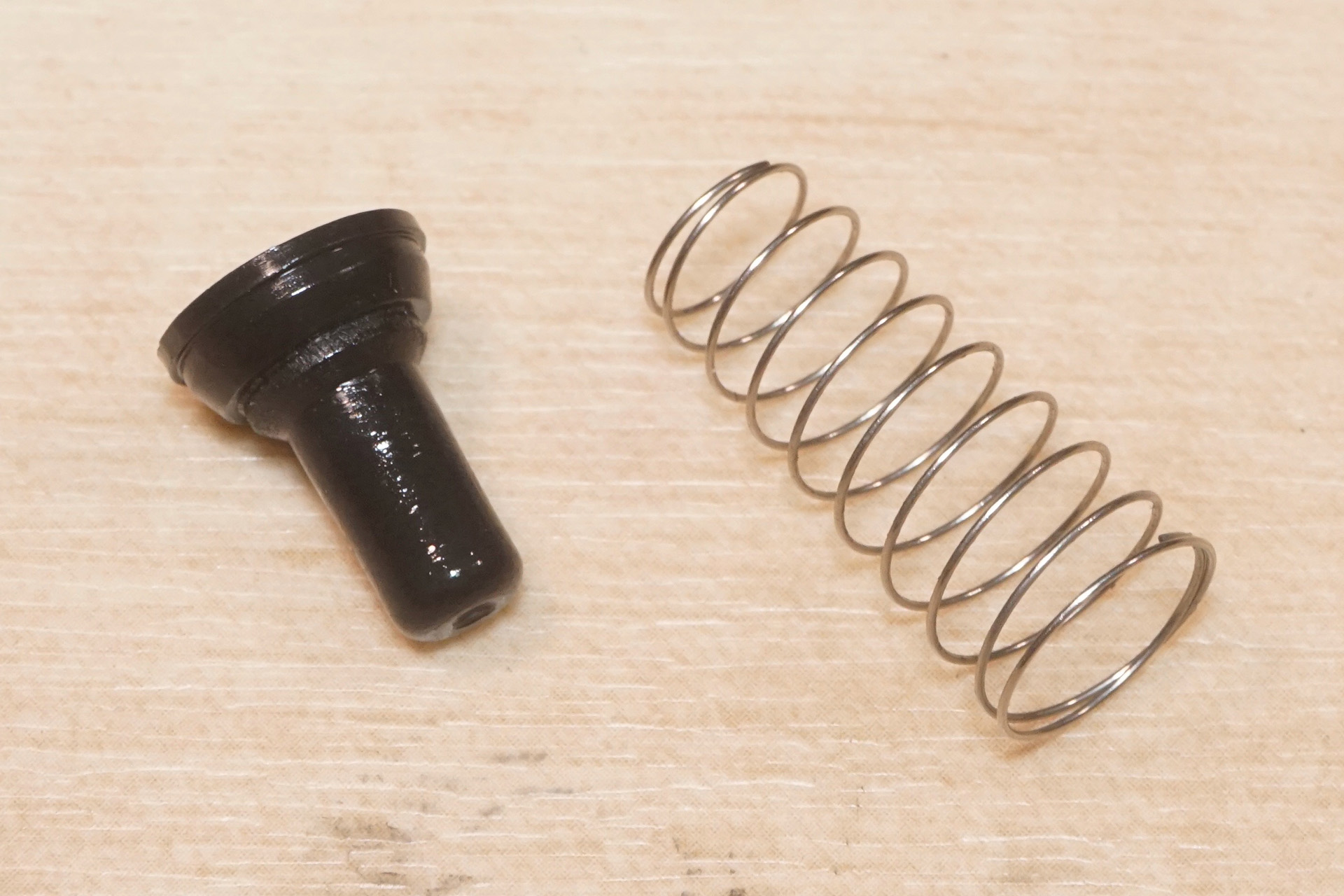

La válvula flotante se extrae del cilindro.
Puede extraerse tirando del pasador que sujeta la válvula flotante.Incorpora una
válvula flotante grande y un muelle de válvula flotante blando pero también
grande, de forma cónica para que la válvula flotante, empujada hacia fuera por
la presión del gas, selle herméticamente la sección de la boquilla y corte el
flujo de gas.
Y este es el aspecto de las partes alrededor
del cerrojo.
Partes exteriores del cuerpo
El primer paso consiste en desmontar el
exterior del receptor para extraer el cajón de mecanismo que aloja el martillo y
el gatillo. Primero, el pistolete. Esto parece un pistolete de AK muy simple. La
base tiene una tuerca hexagonal al igual que la AKM GBB, por lo que parece
posible instalar una pistolete externo (por ejemplo, para AK de tamaño real/GBB)
hasta cierto punto. Incluso si no es posible montar el pistolete, probablemente
se puede instalar con algunas modificaciones menores..
Los rieles laterales se fijan con tres
tornillos.

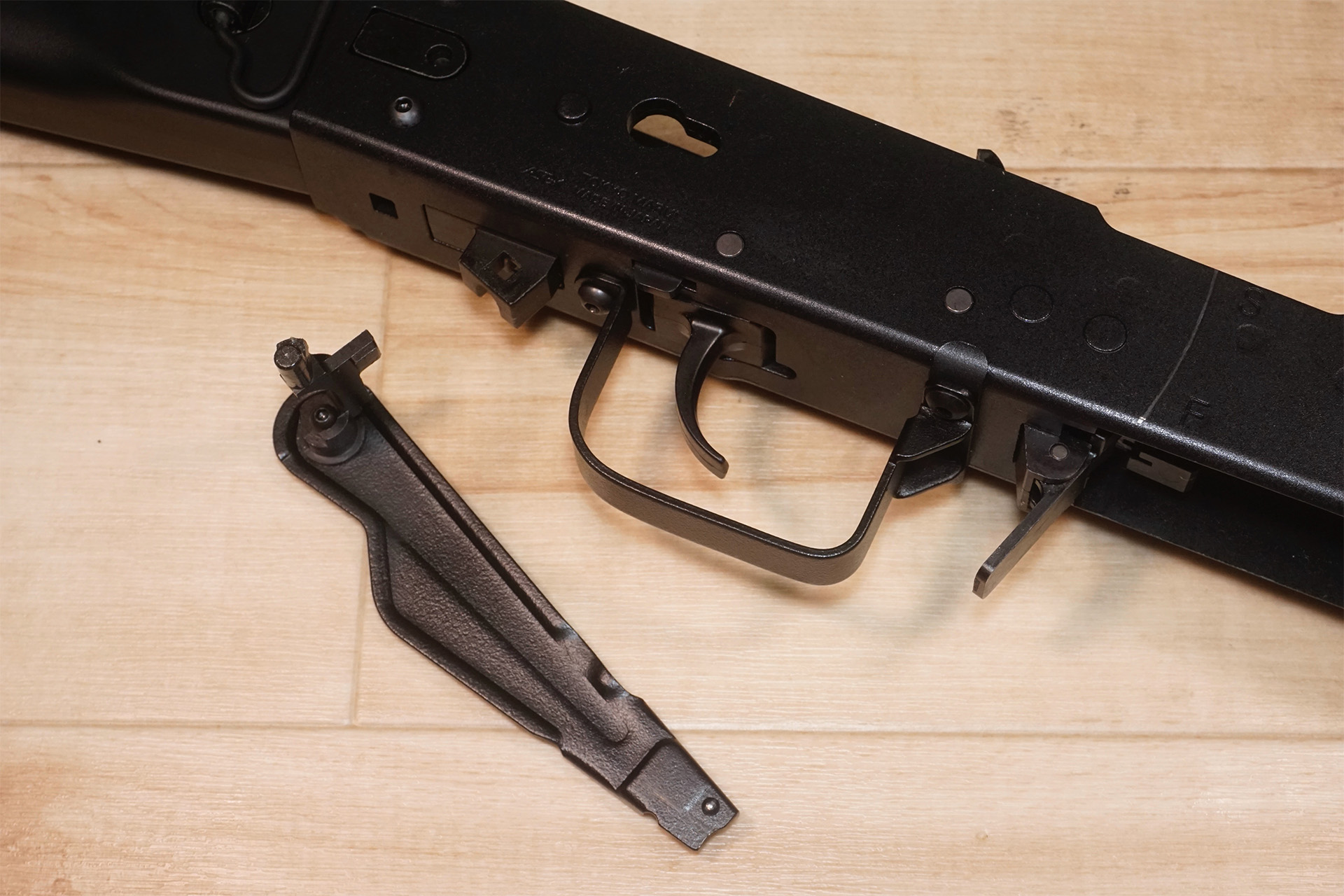

A continuación, retira la palanca selectora.
Al igual que con la AKM GBB, gira la palanca selectora hasta la posición en la
que apunta hacia arriba mientras presionas hacia abajo el fiador y, a
continuación, extraela. Cuando retires la palanca selectora, si está atascada y
dura, puedes utilizar un punzón.
Un ligero golpe debería desalojarla.

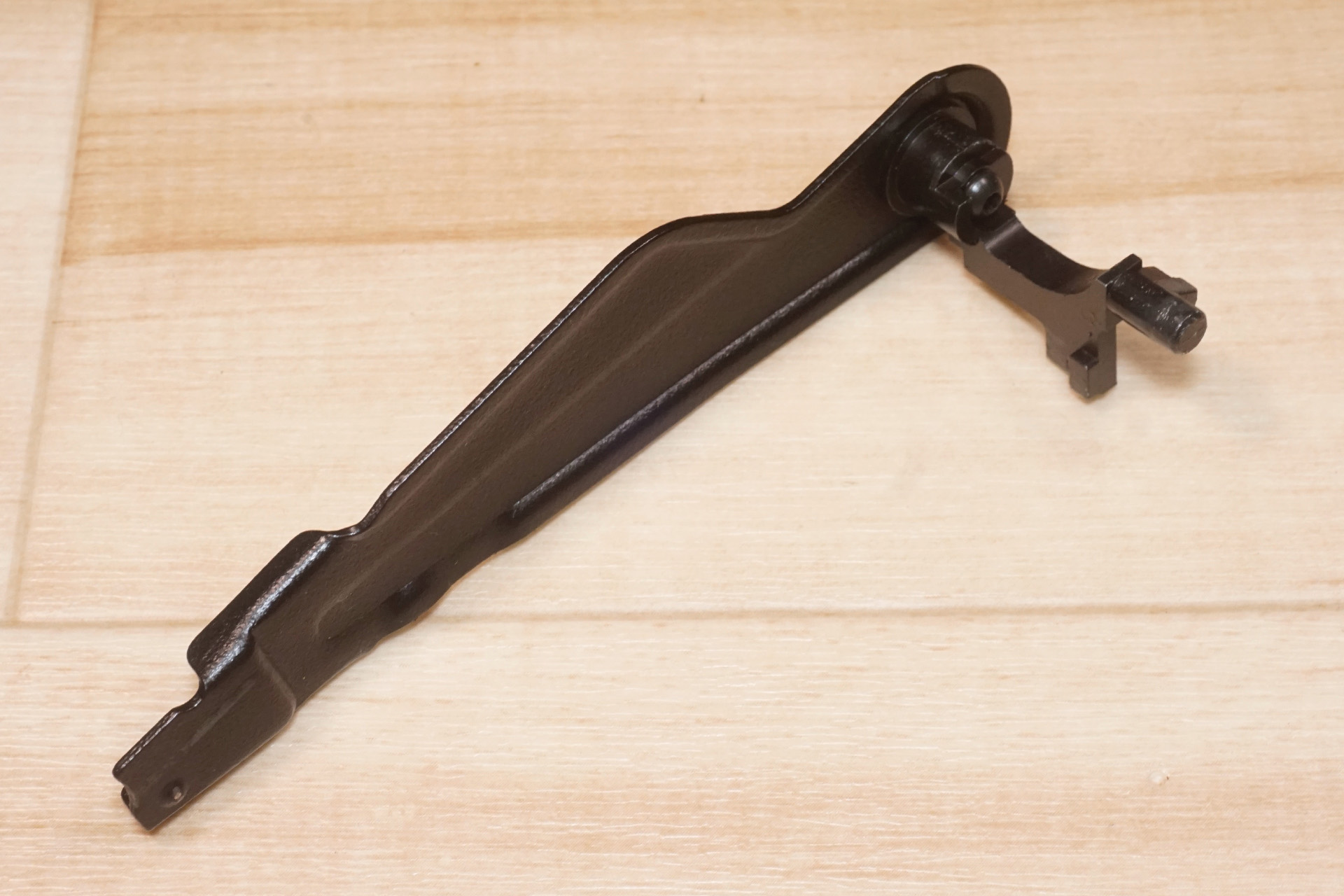

La palanca selectora tiene este aspecto y
tiene una forma muy similar a la integrada en la AKM GBB. Es natural que se vean
similares ya que están reproduciendo una forma algo realista...

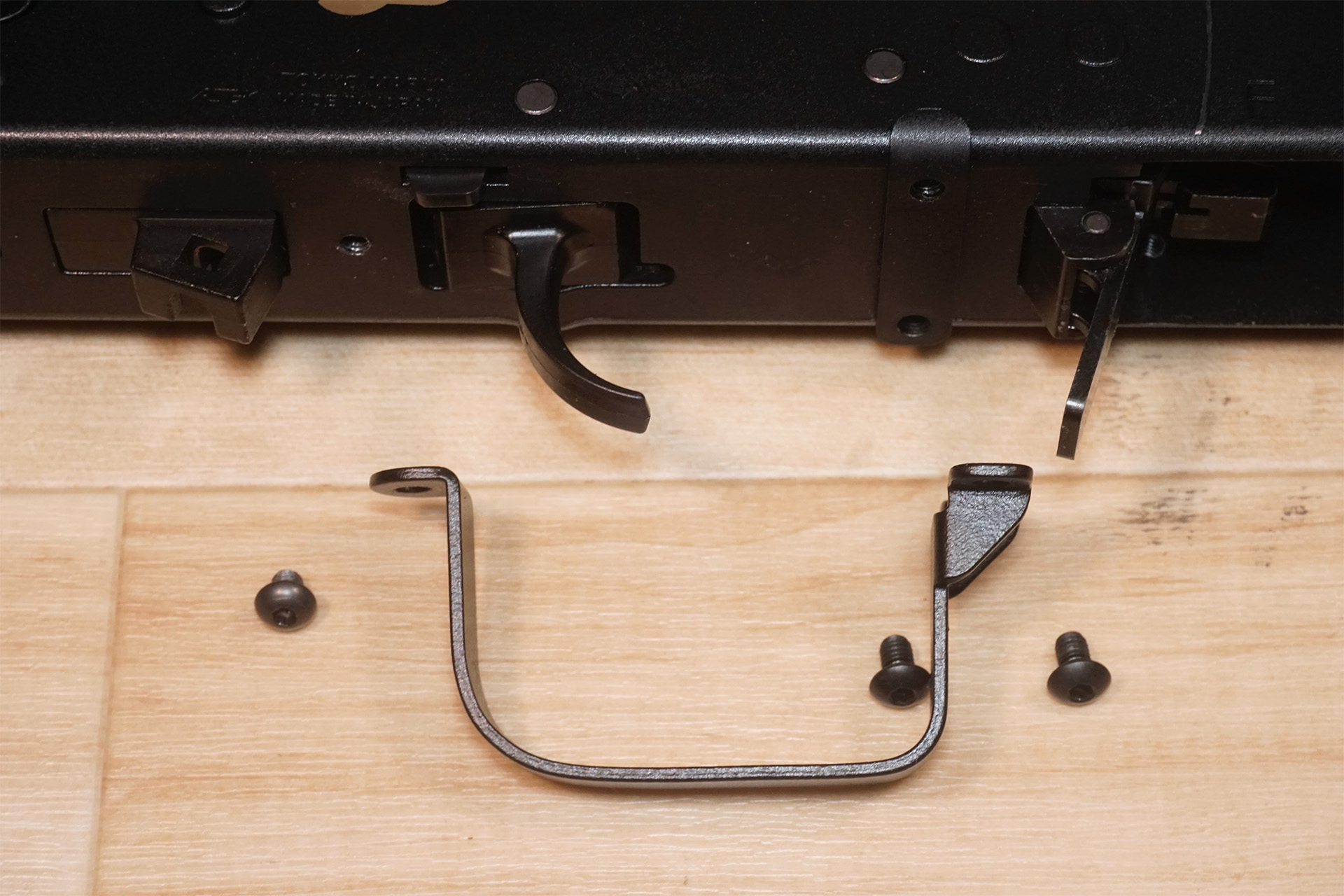

A continuación, retira el guardamontes. Se
puede quitar quitando los tres tornillos en la parte inferior del mismo.

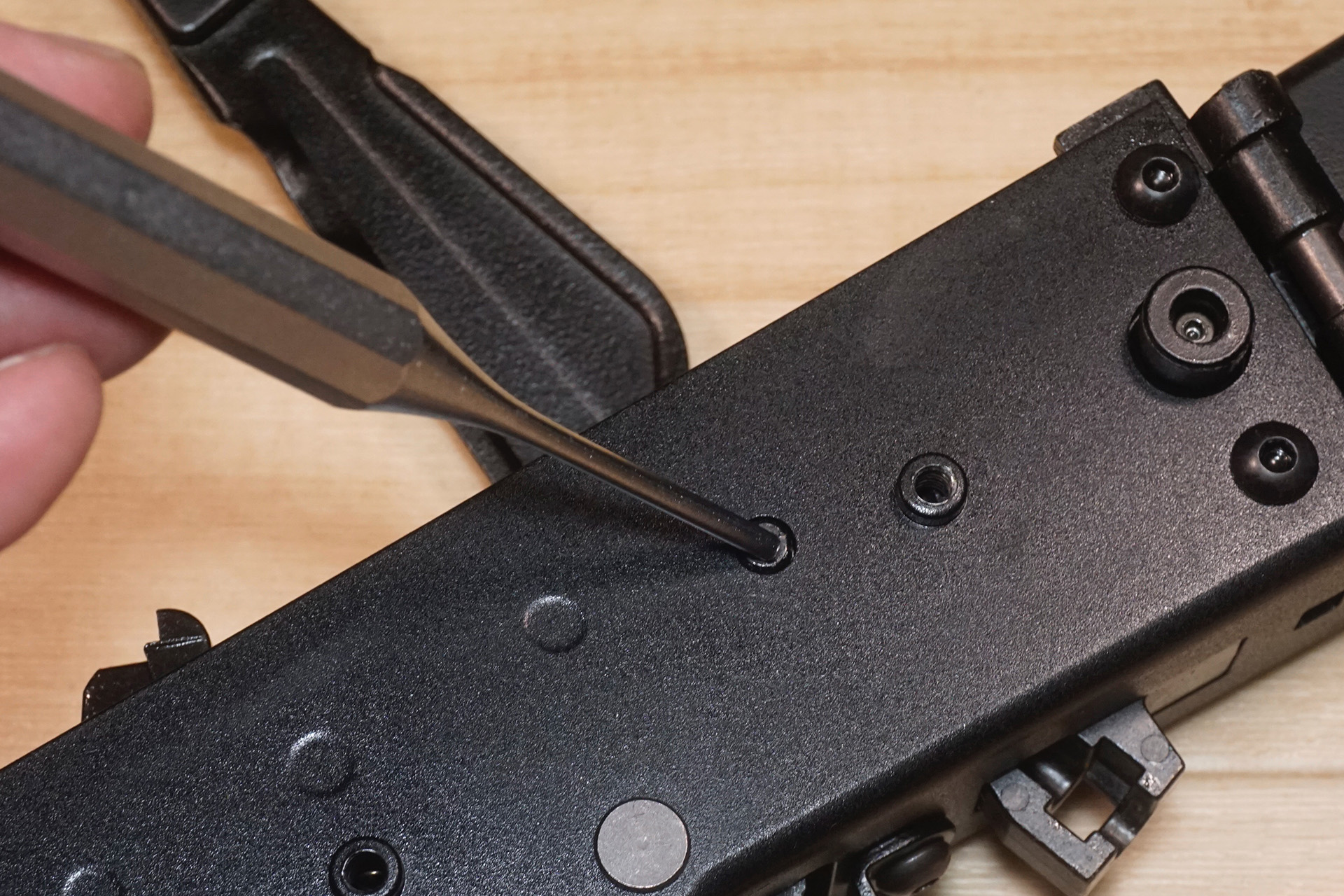

A continuación, retira la culata. Golpea el
pasador de la base desde la parte inferior para extraerlo.
No es necesario desmontar el pistolete, los
rieles laterales, el anillo guardamontes y la culata si simplemente deseas

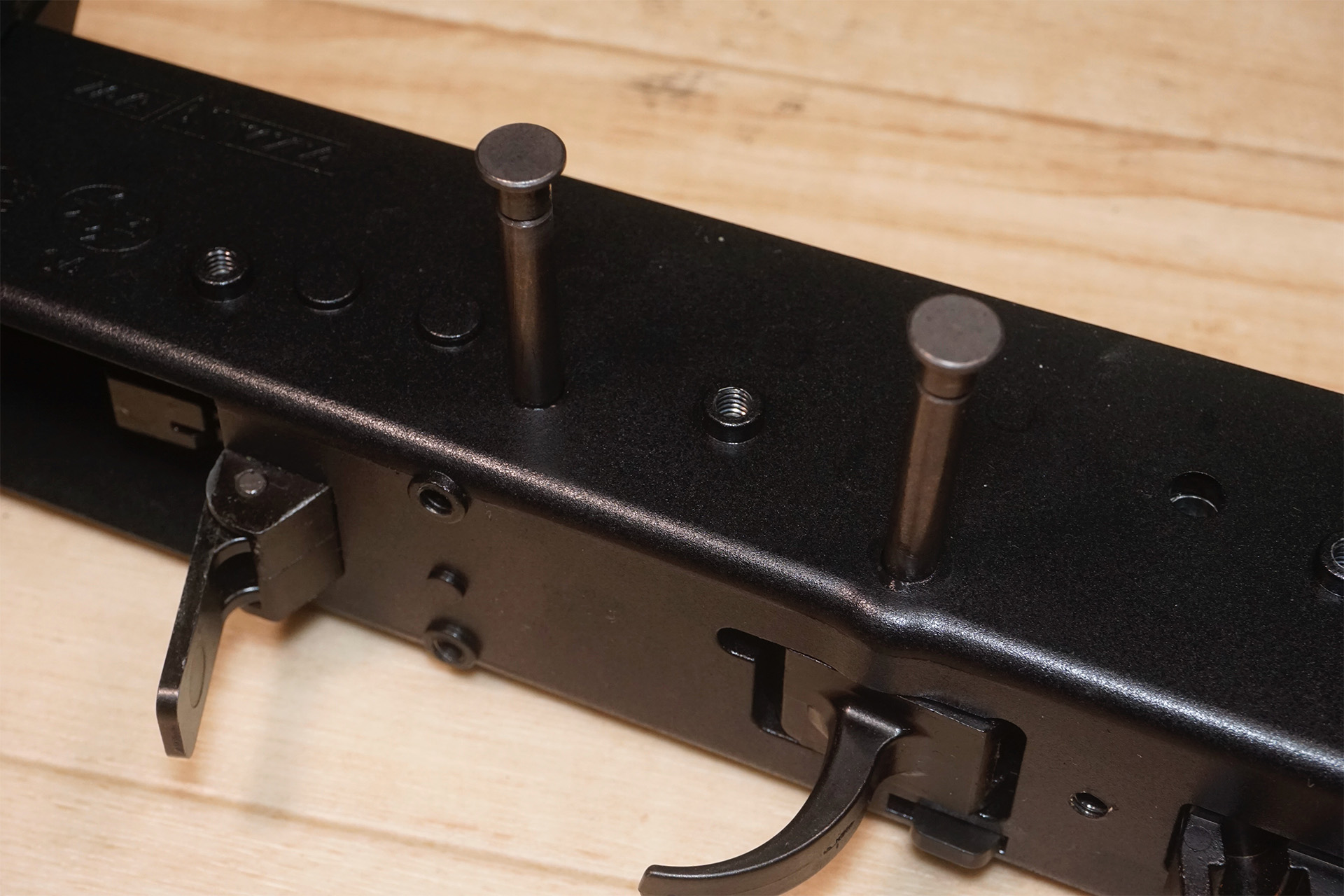

desmontar el cajón de mecanismos. Retira los dos pasadores fijados al cuerpo.
Estos dos pasadores mantienen el cajón de mecanismos en su sitio.
Después de quitar el cajón de mecanismos,
puedes quitar la base de la culata. Retira los 4 tornillos de los laterales y
también el botón de bloqueo de la culata. La base de la culata ahora se puede
quitar del cuerpo.

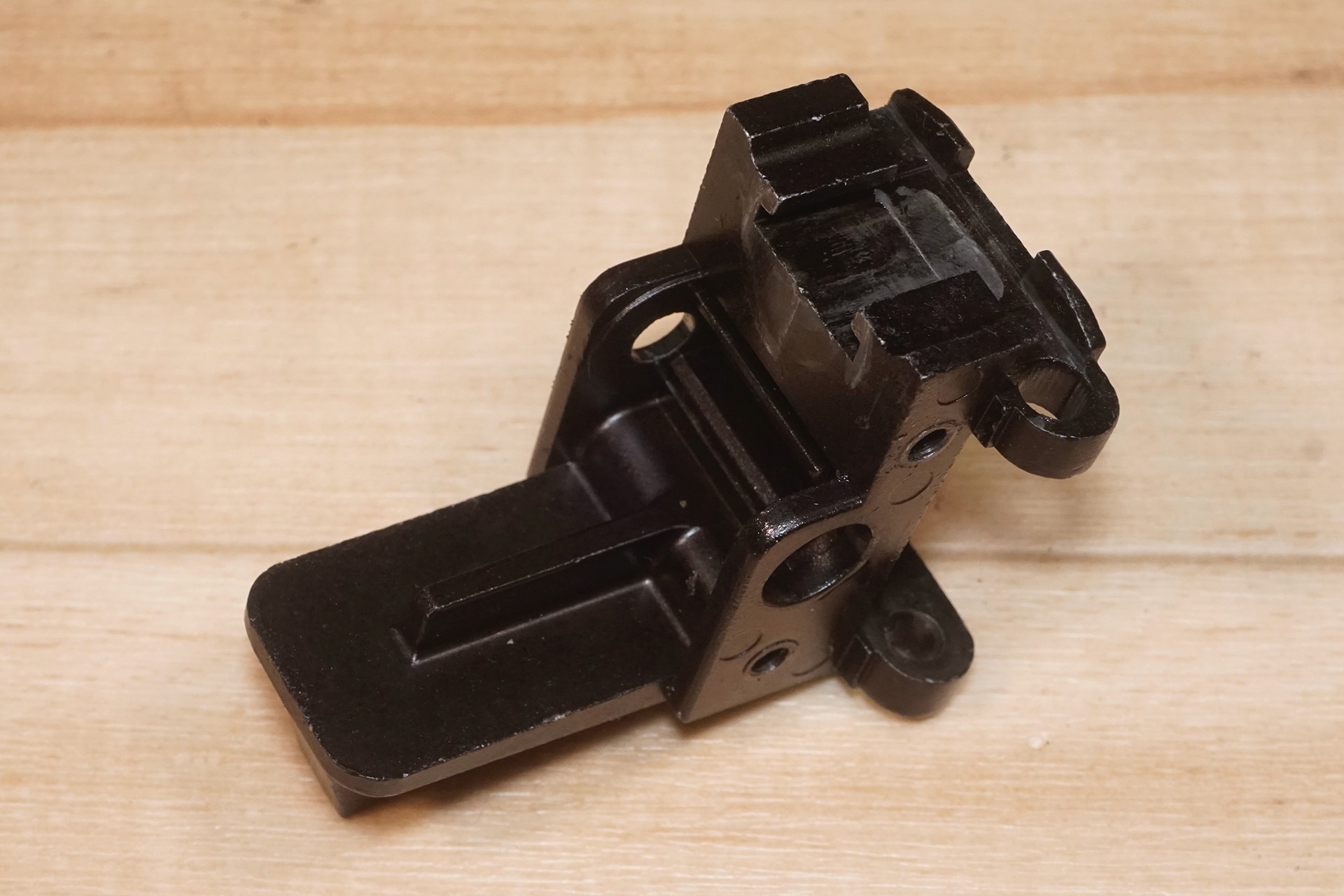

La base de la culata está integrada con la
base del pistolete, al igual que la AKM GBB. La forma es diferente, pero es
probable que en un futuro próximo haya disponibles diversos accesorios de
terceros.
El cajón de mecanismos

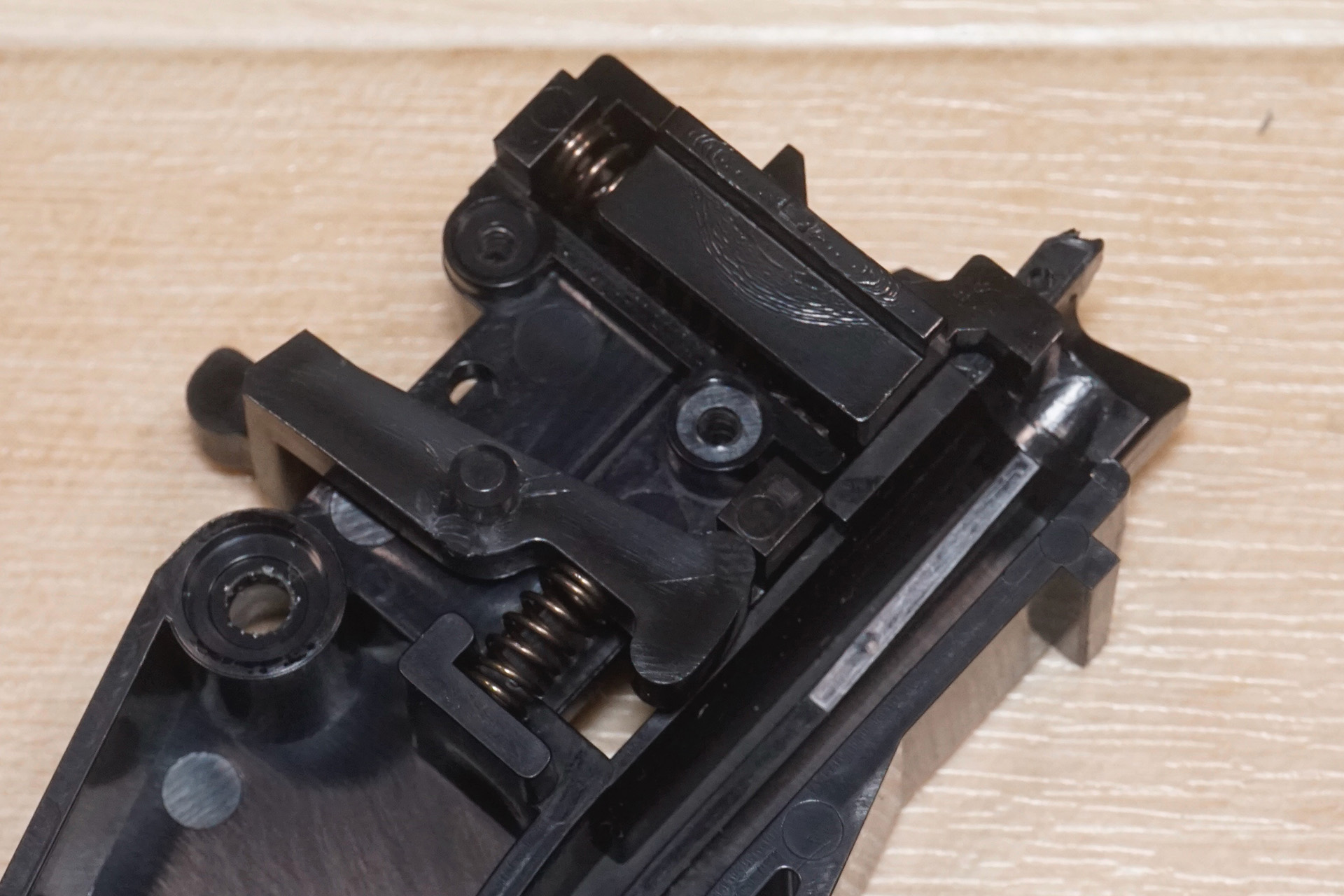

Esta es el cajón de mecanismos que contiene el
mecanismo de disparo de la Saiga 12K, incluido su martillo y su gatillo. La
estructura básica es la misma que la del AKM GBB y se caracteriza por estar
unificada.

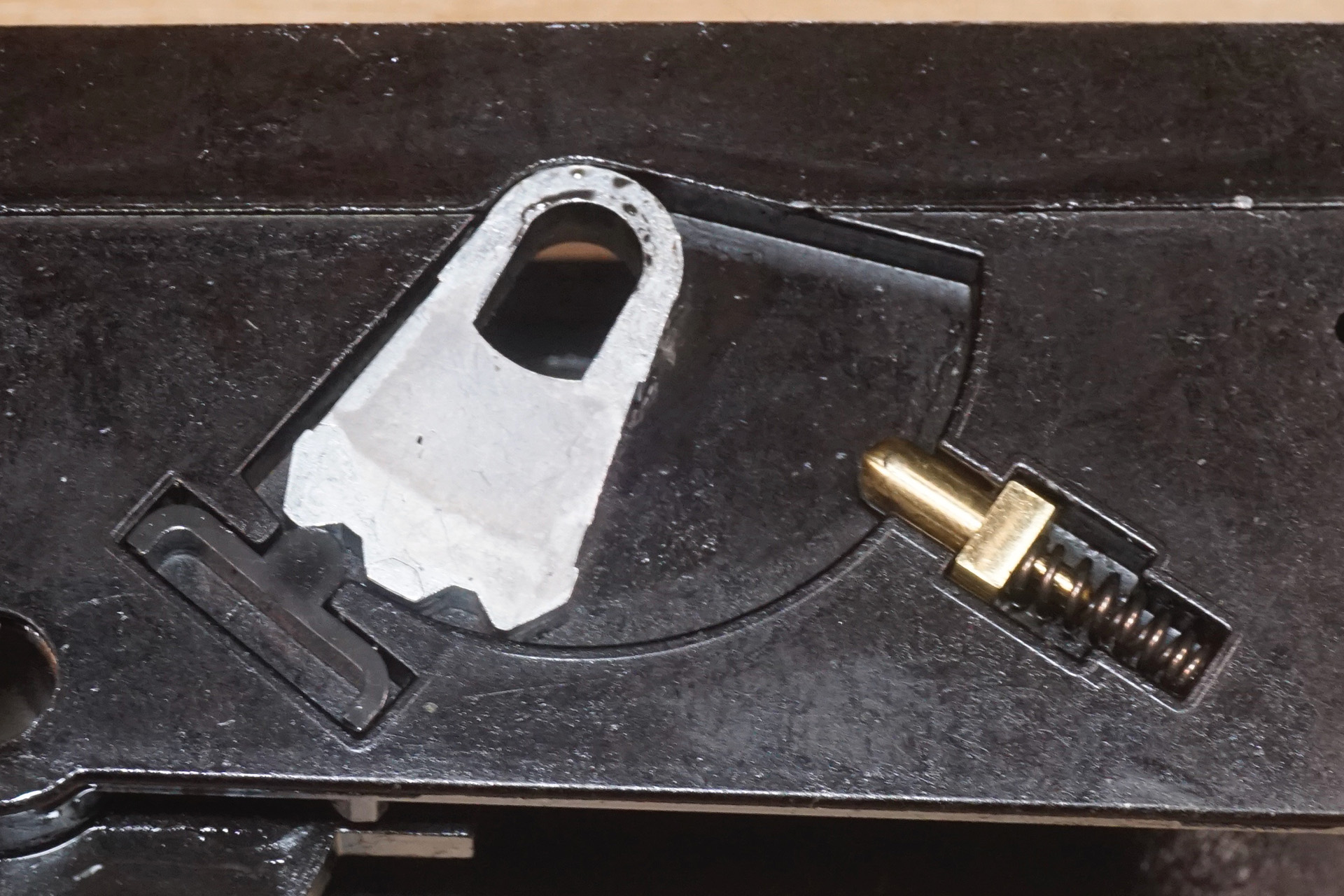

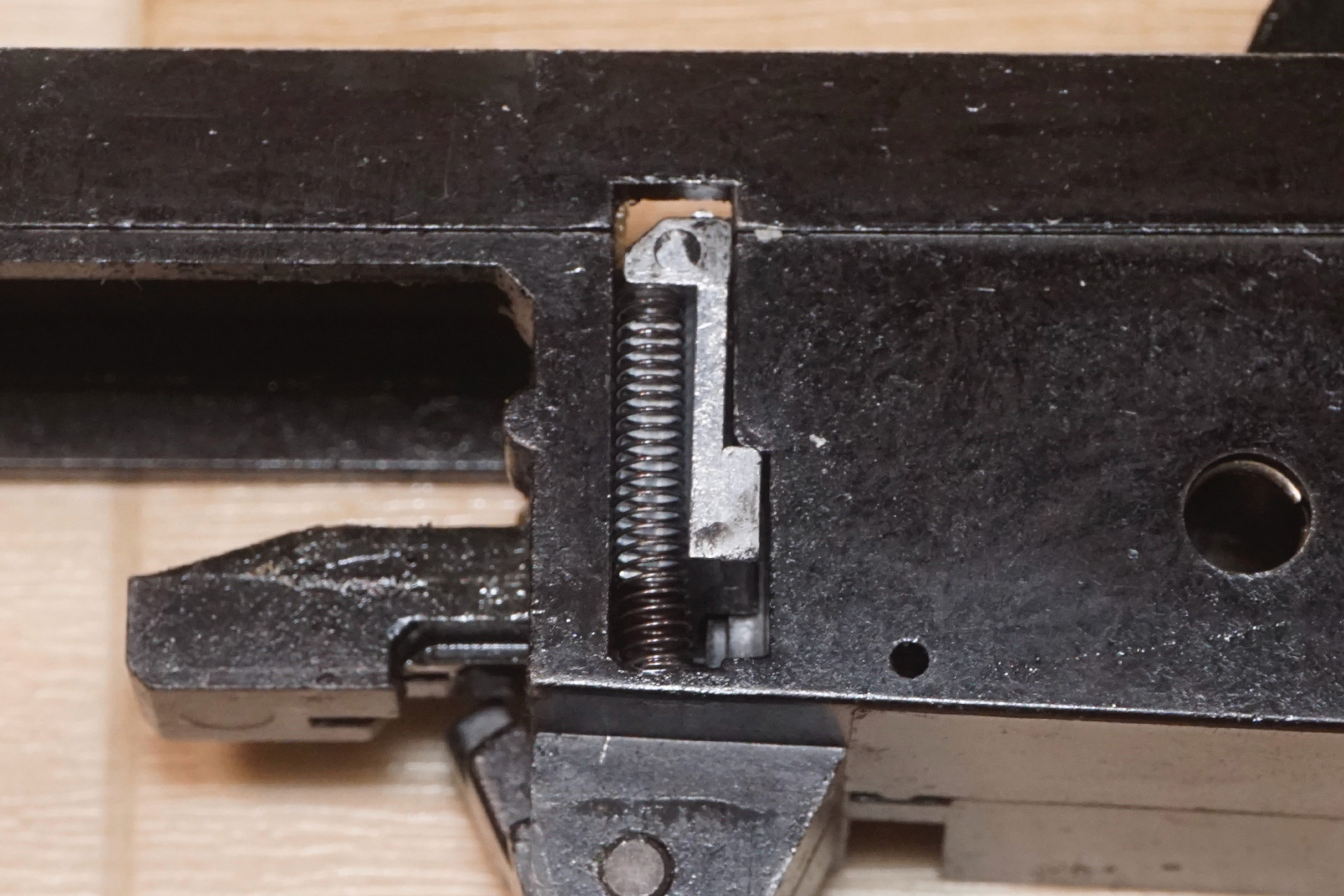

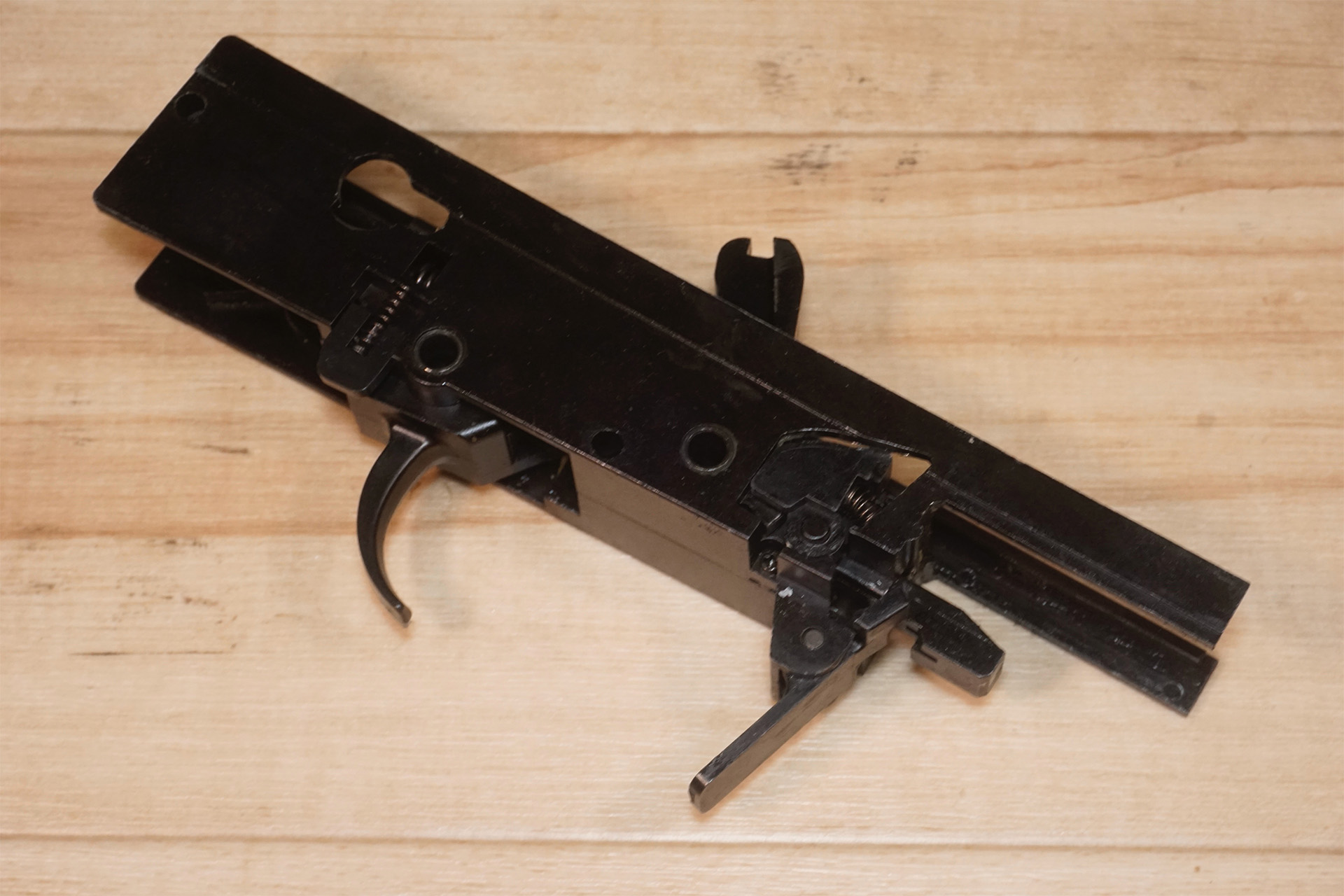

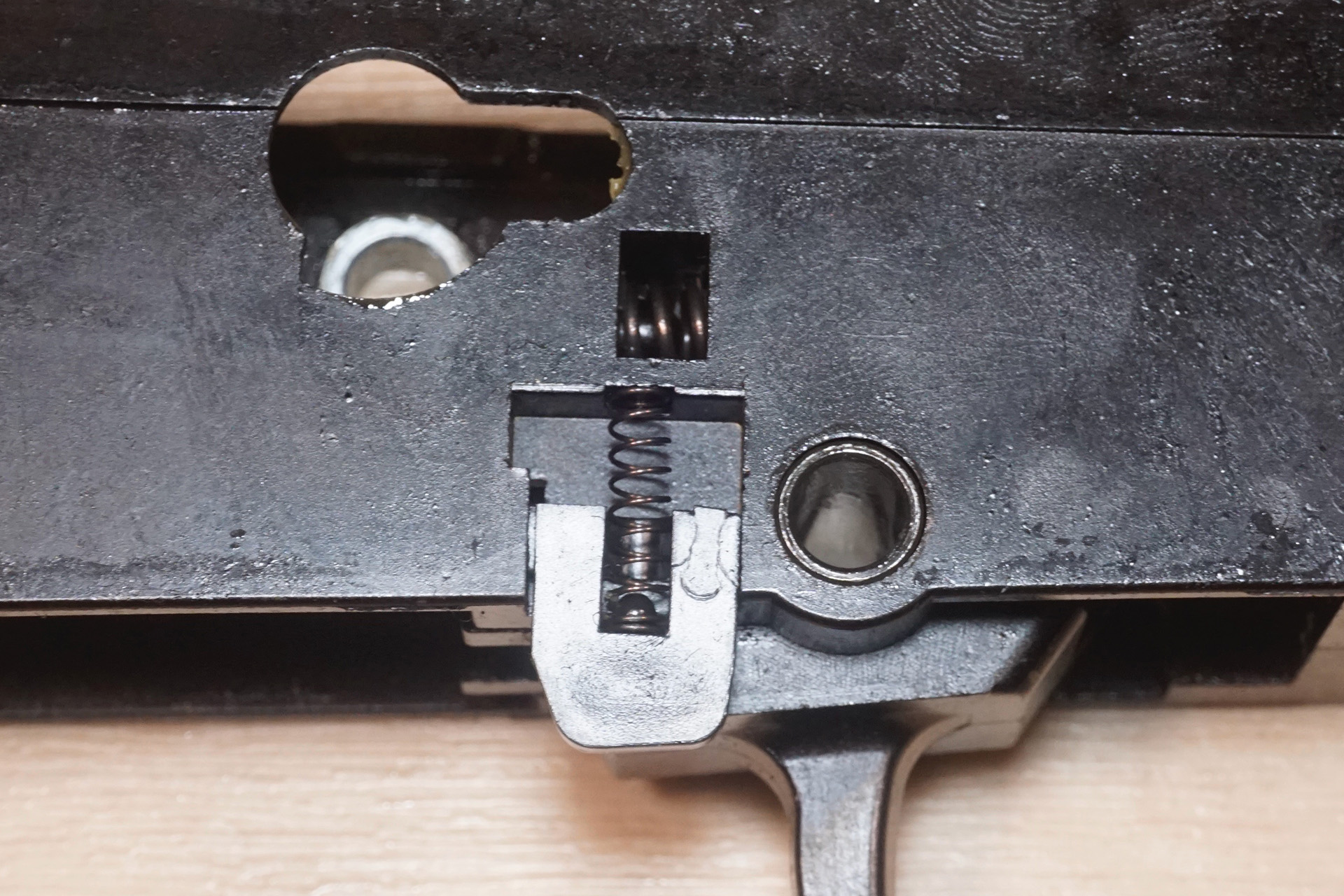

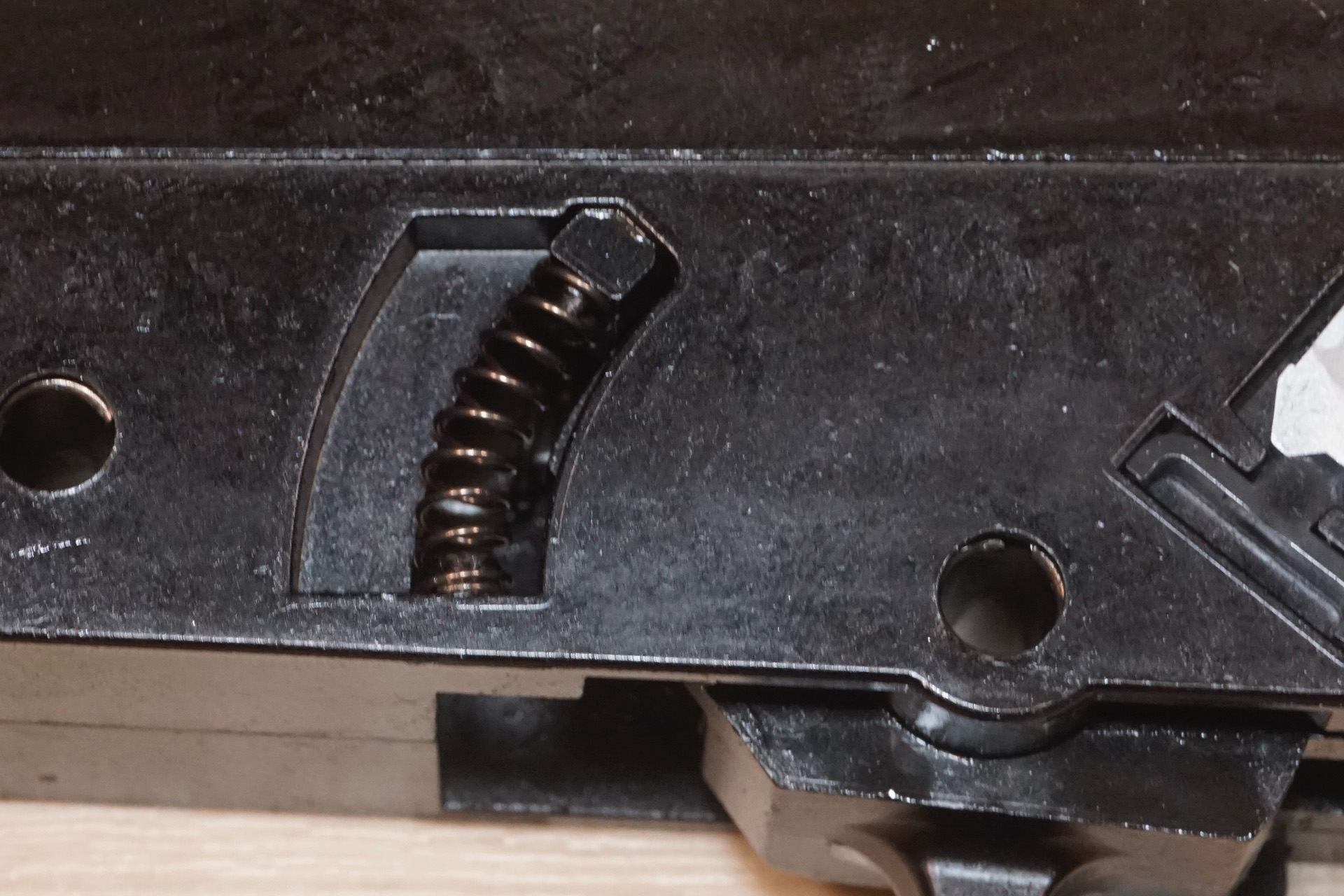

En el lado izquierdo, la cerradura de
percutor, el muelle del gatillo y el mecanismo de la palanca selectora se
encuentran en el exterior.

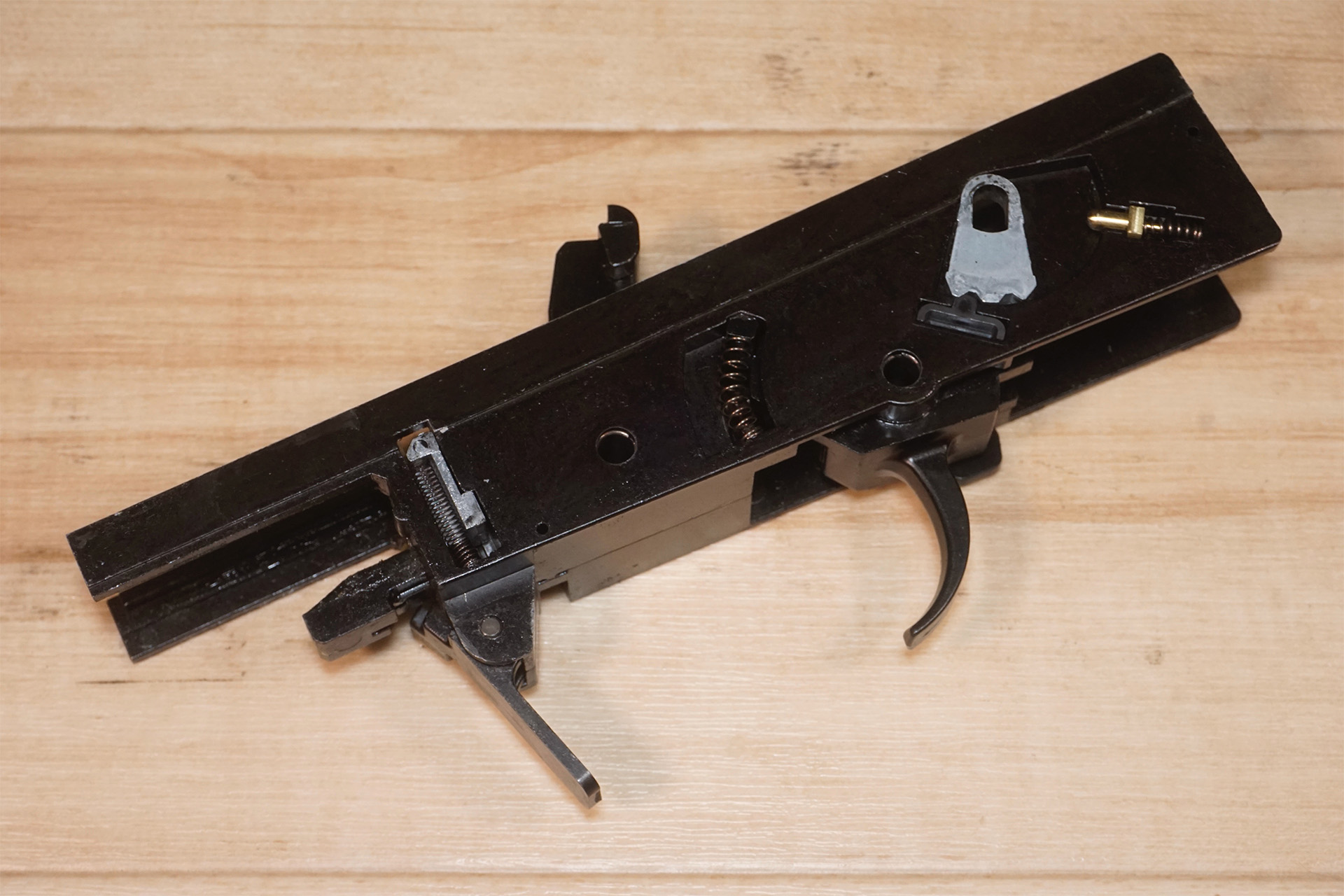

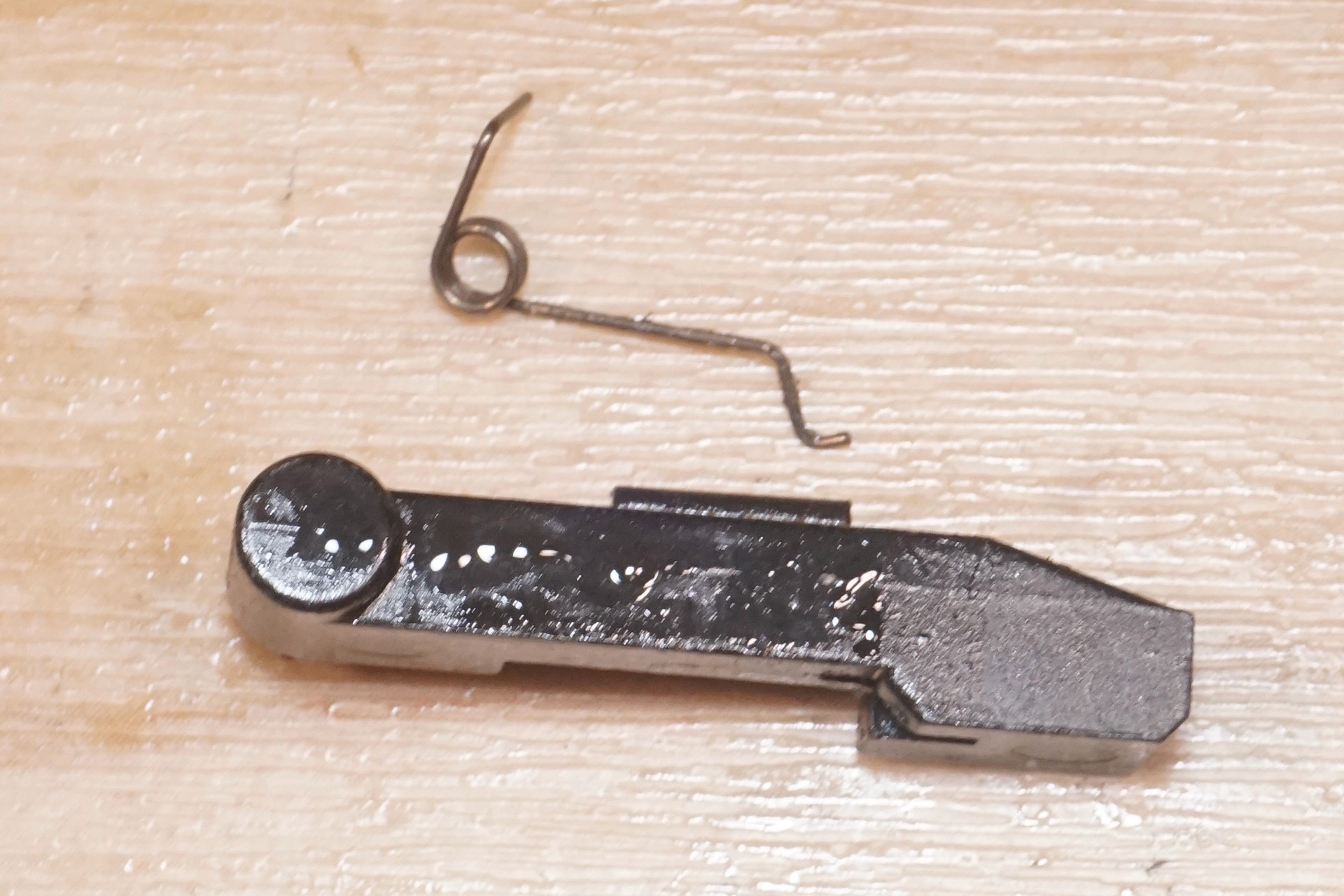

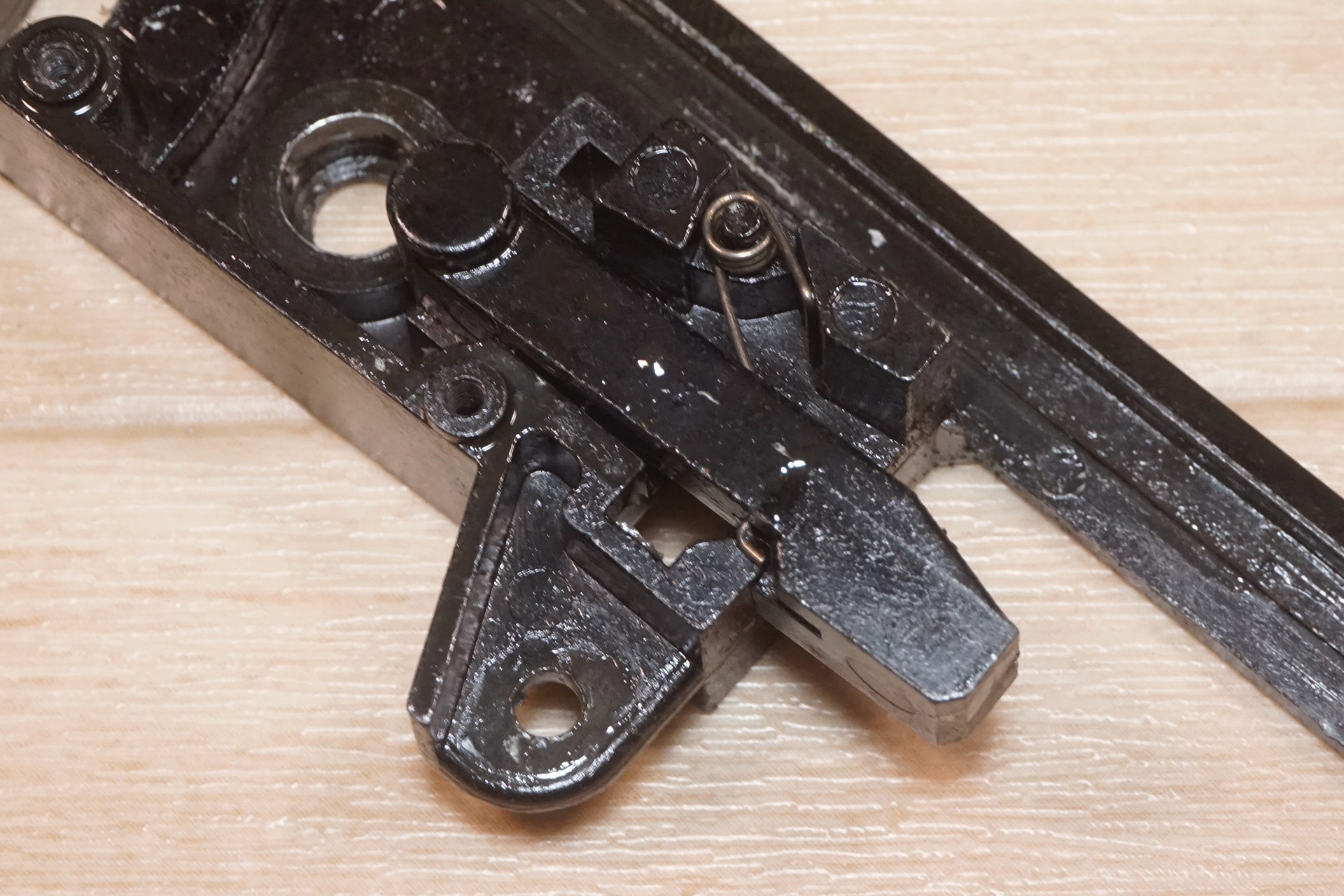

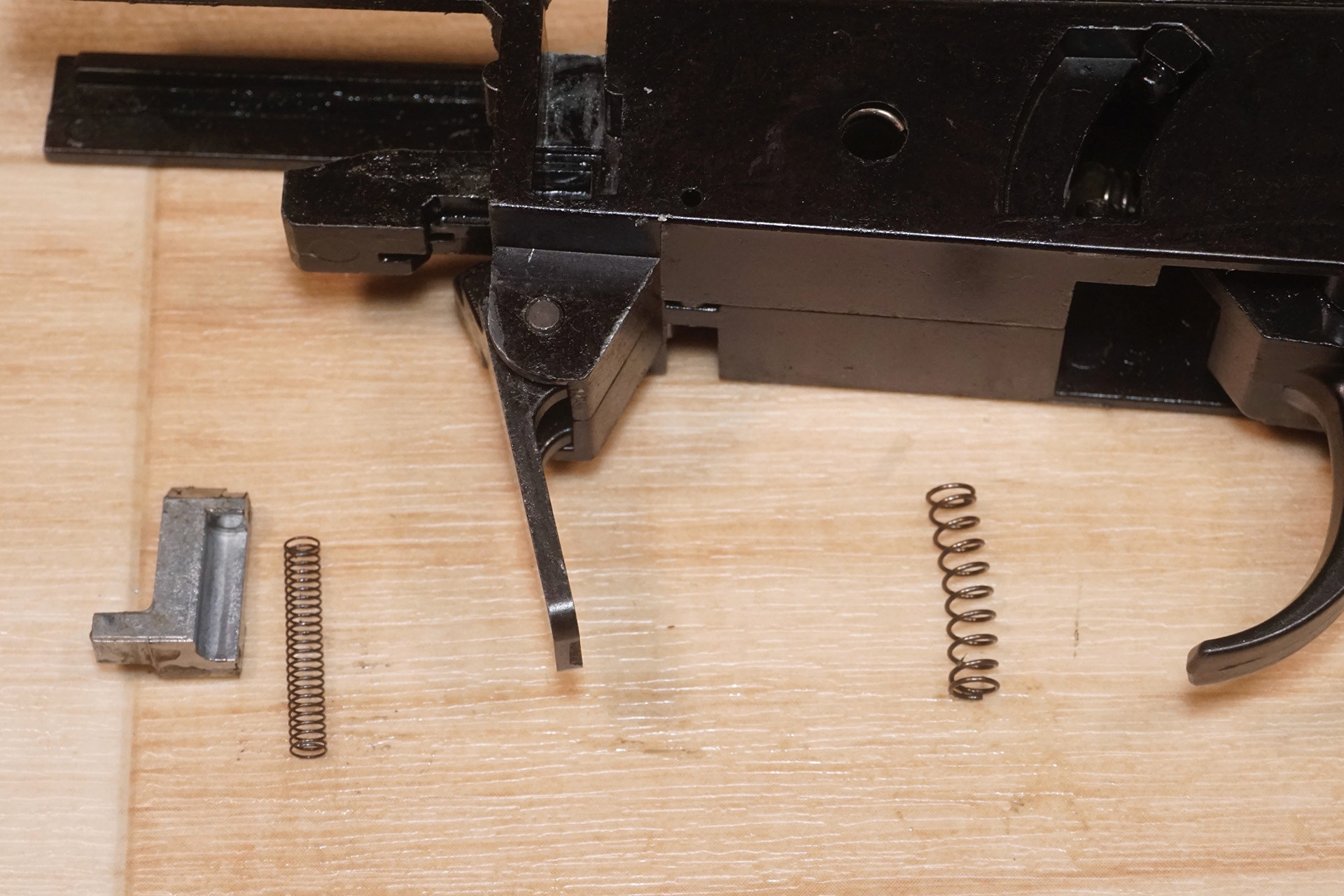

Segundo fiador y tope de cerrojo simulado en
el lado derecho.

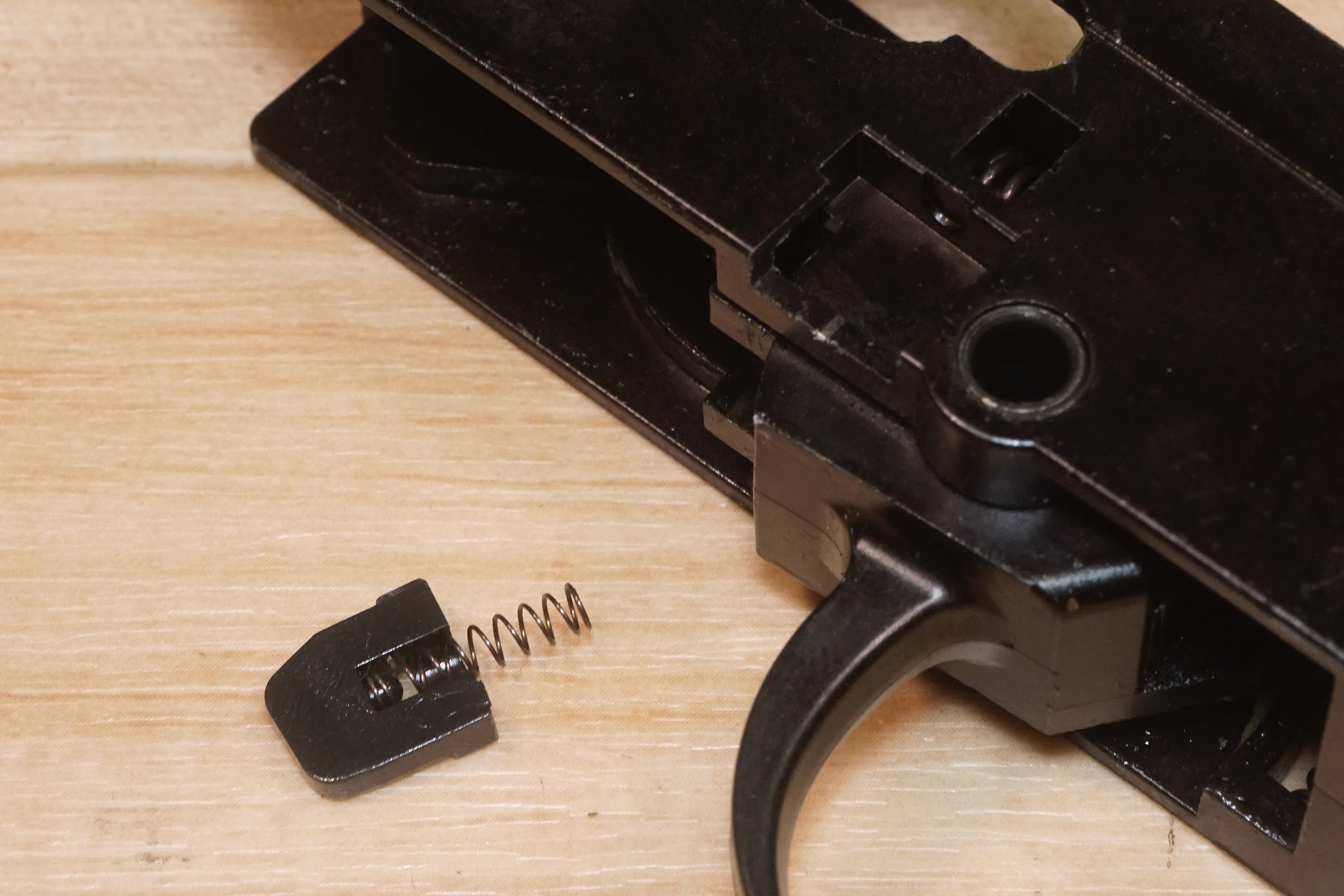

Estas piezas deben retirarse antes de
desmontar el cajón de mecanismos.

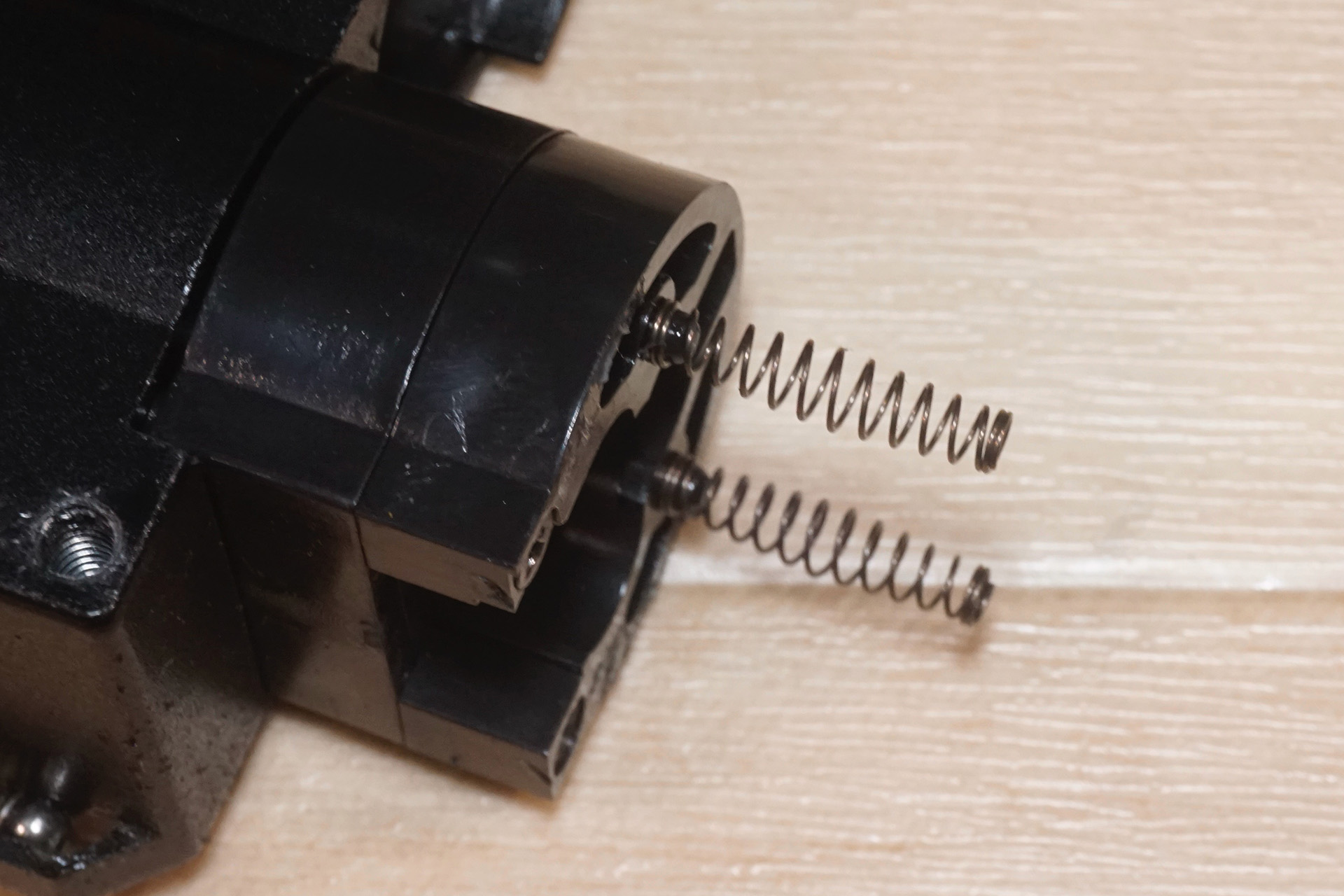

Retira los muelles, teniendo cuidado de no
volarlos.

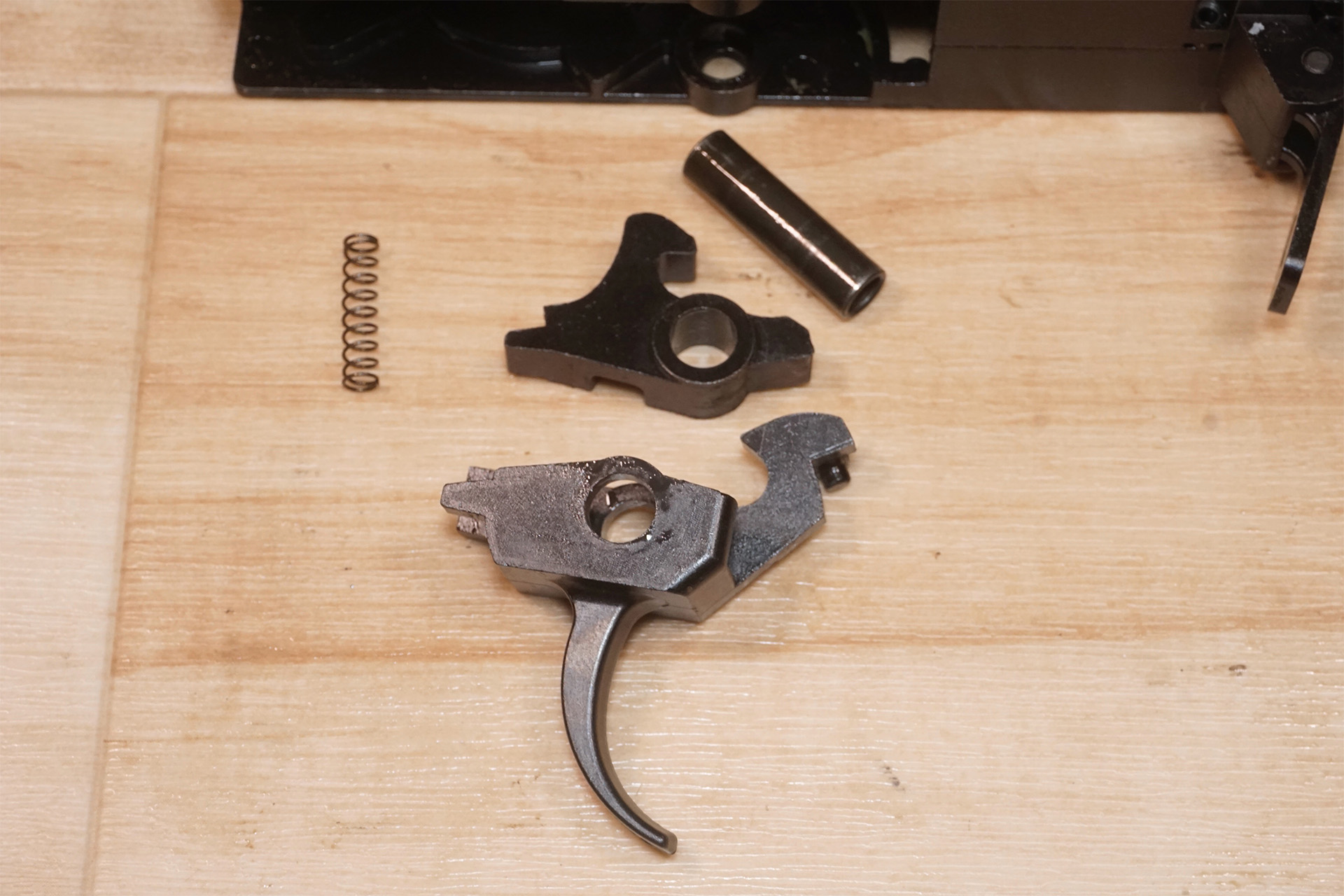

A continuación, retire el tubo que sirve de
eje para el gatillo y el martillo. También es necesario quitar el muelle del
martillo antes de poder extraerlo.
El gatillo y el fiador se pueden quitar
normalmente.

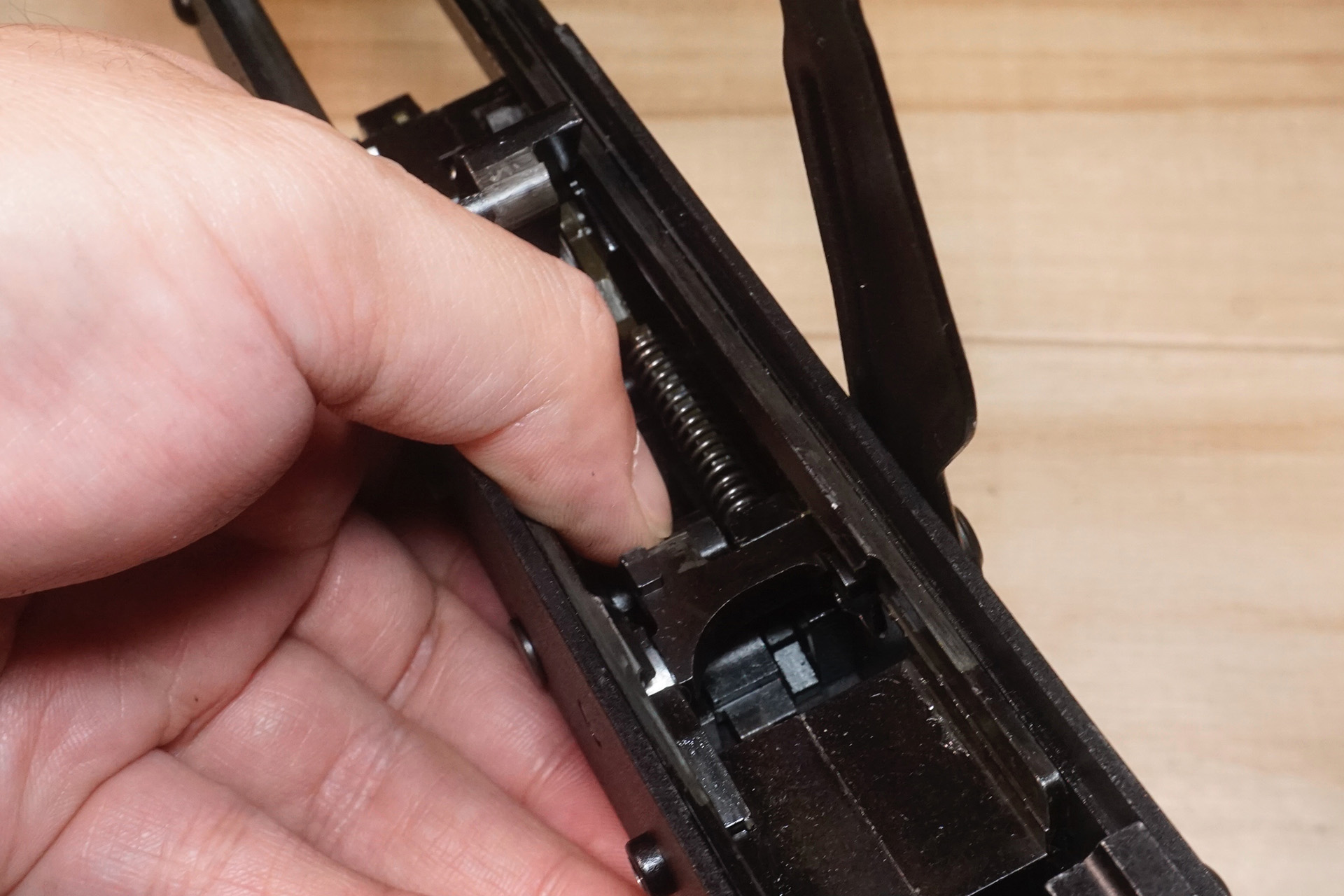

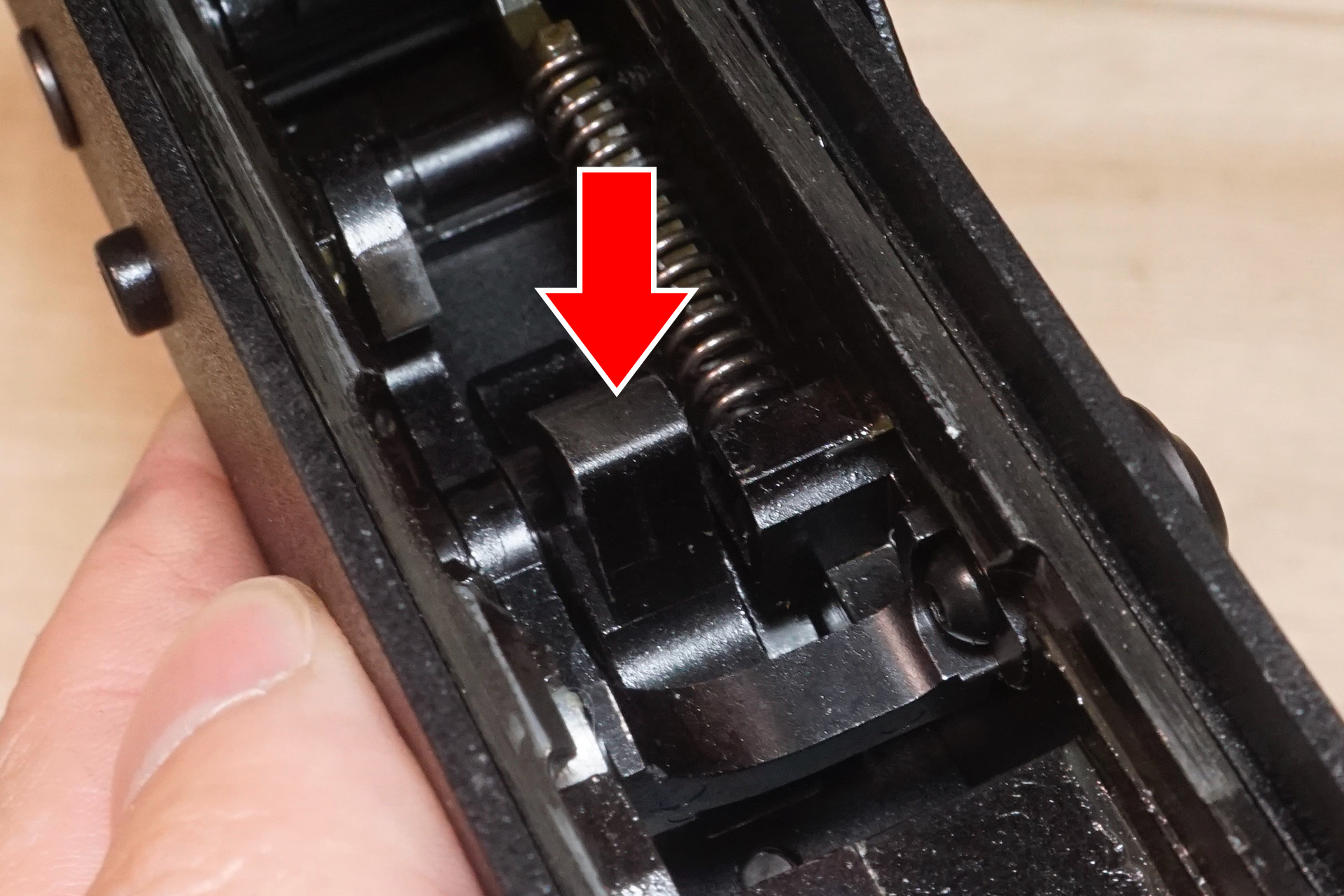

Primero retira el muelle del martillo.
Después de quitar el muelle del martillo,

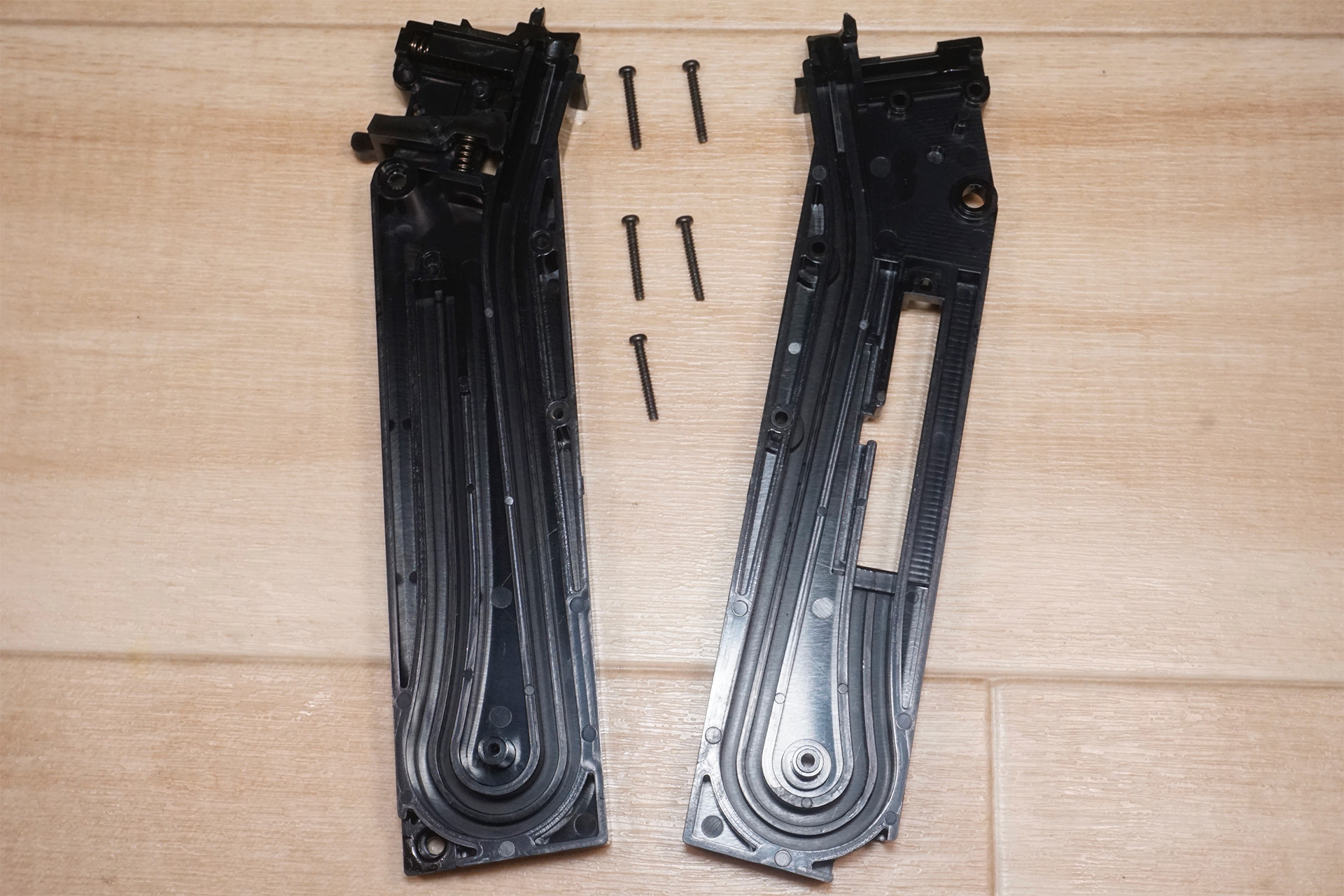

retíralo. A continuación, retira los tres pequeños tornillos sujetos al cajón de
mecanismos. Ahora puedes abrir el cajón en sus dos valvas.

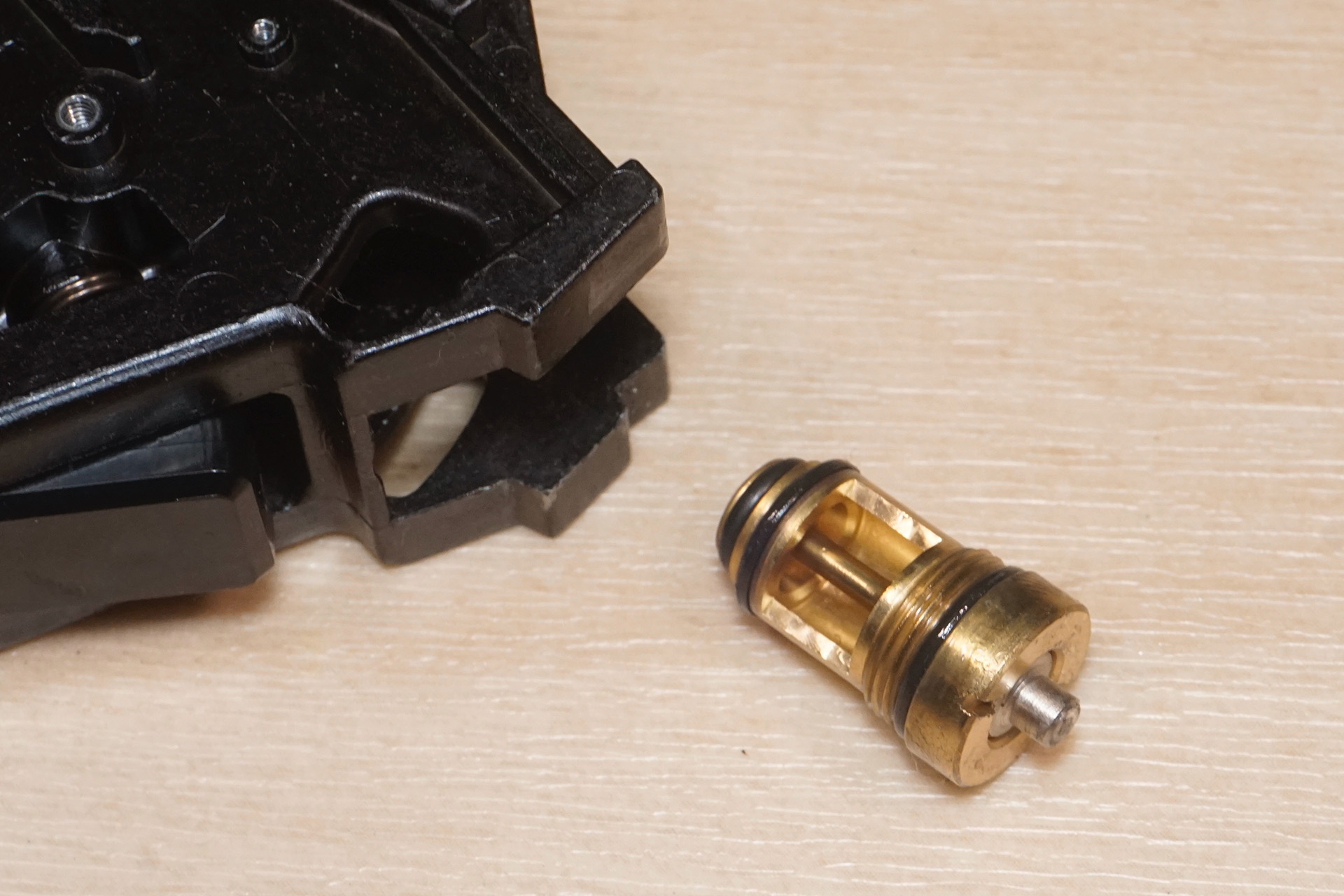

Una vez abierta la caja de mecanismos, se
puede retirar la palanca de la válvula.
Desmontaje lateral frontal (desmontaje del guardamanos y el
cañón exterior)

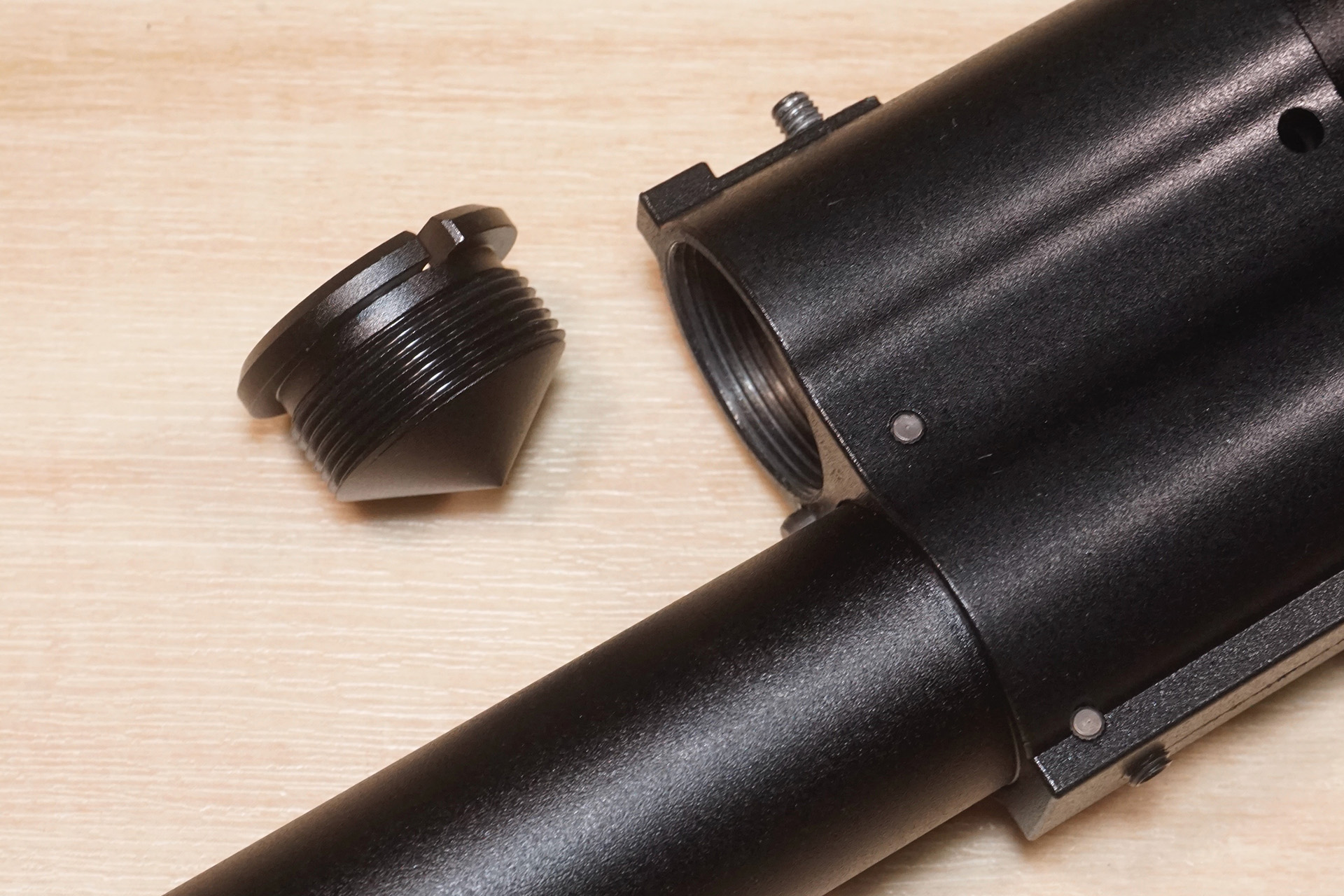

Para desmontar la parte delantera, primero
retire la bocacha. También quita la junta tórica que está adjunta para evitar
que se afloje.
A continuación, retire el guardamanos. El
guardamanos de la Saiga 12K se sujeta con un tornillo en la anilla de la
eslinga, que se puede retirar para quitar el guardamanos.
La base de fijación del guardamanos es
bastante fina y poco profunda. La parte delantera parece estar atornillada a la
sección del bloque de gas.

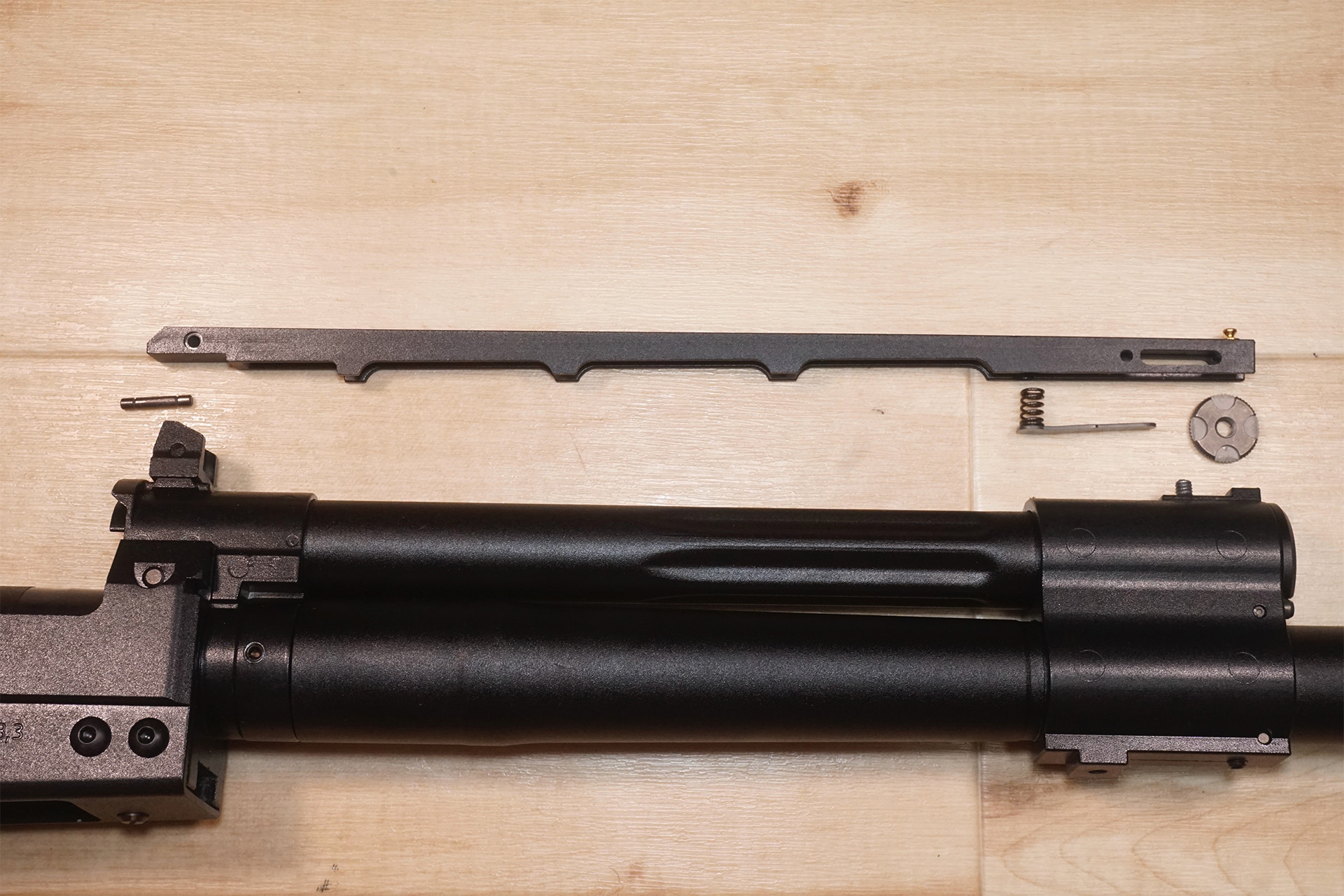

La base de la mira se puede quitar girando el
pasador del lado de la mira trasera y el tornillo de ajuste de la mira
delantera.
La mira trasera se puede quitar aflojando el
tornillo de fijación y deslizándolo hacia un lado.
Quita el regulador de gas conectado al bloque
de gases y quita el pasador y el tornillo de fijación que sujeta el bloque de
gases. El bloque de gases se fija con dos pasadores delgados y un tornillo de
fijación desde la parte inferior, por lo que ahora puedes quitar el bloque de
gases. (No es necesario quitar el regulador de gas). Ten en cuenta que el
pasador tiene una ranura tallada para evitar que se afloje, así que ten cuidado
al determinar la dirección de extracción.
El tubo del pistón puede extraerse tirando de
él.

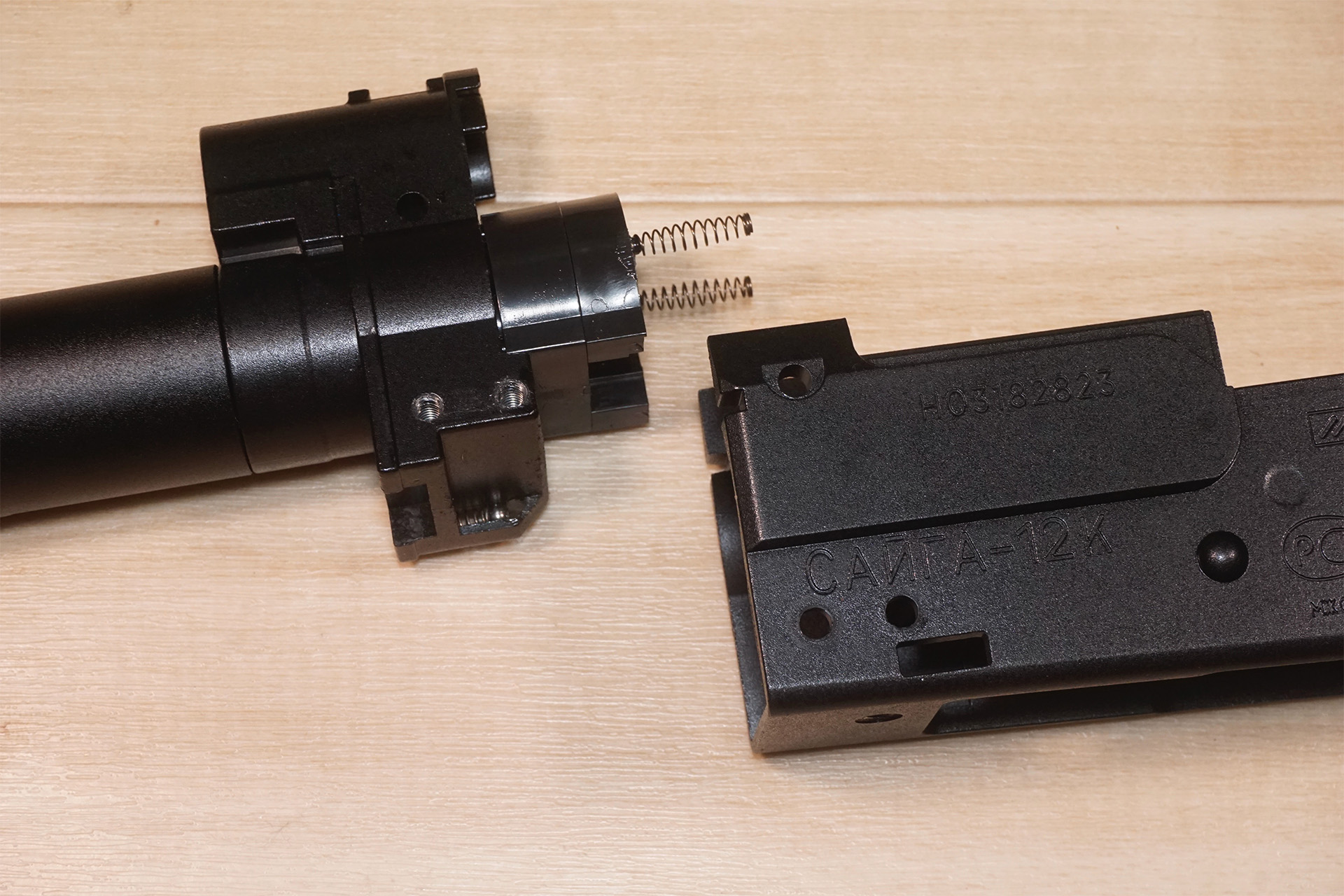

A continuación, para separar el cañón del
cuerpo, retira el pasador de la parte superior del cañón, el tornillo del
lateral y la palanca de bloqueo de la culata, y tira del cañón hacia fuera.
Por cierto, la base del cañón exterior tiene
un muelle y una bola para la palanca de bloqueo de la culata (presumiblemente
para suavizar el movimiento).
Desmontaje de la tobera de carga.
Retira la última pieza que queda en el cuerpo,
la tobera de carga. Además, al retirar la tobera de carga, se caerán dos bolas
para el émbolo, así que ten cuidado de no perderlas.
La Saiga 12K es muy inusual para un modelo de
gas blowback en que la tobera de carga y el cilindro son partes separadas y se
mueven por separado. La tobera de carga tiene una parte con forma de válvula
flotante del sistema blowback Magna, y esta parte cambia su funcionamiento
dependiendo del estado de la palanca unida a la parte inferior de la tobera.
Tres boquillas con piezas en forma de Y.
Hay una palanca en la parte inferior de la
boquilla.
En primer lugar, la palanca de la parte de la
flecha roja de la foto se mueve al chocar con el saliente fijado en el lateral
del labio del cargador.
Cuando la palanca está abierta, las piezas en
forma de válvula de la Magna se retraen, pero cuando se presiona la palanca, las
piezas en forma de válvula no se retraen.
Además, si se presiona la palanca mientras la parte similar a una válvula de la
Magna está retraída, la parte similar a una válvula permanecerá retraída y fija.
Lo que esto significa es que esta pieza no
controla el flujo de gas como una válvula flotante, sino que parece ser una
pieza para determinar si la recámara está cargada con bolas o no, y para crear
una situación en la que no se puede disparar aunque se inserte el cargador
cuando no hay munición en la recámara. Parece que se utiliza para crear un
estado en el que el arma no puede dispararse aunque se inserte el cargador
cuando no hay bolas cargadas en la recámara.
Es como si siempre tuvieras que tirar del
cerrojo una vez, aunque sea un disparo en vacío, para disparar aunque el
martillo esté activado. Incluso en la MP5 next gen está equipado con un truco
que requiere tirar de la palanca de carga para disparar, pero esta parte parece
implementar esto mecánicamente.
Estructura demasiado atrevida...Puedo sentir
la extraordinaria capacidad de control de Tokyo Marui. Creo que está relacionado
con el diseño de seguridad, pero estoy seguro de que es para reproducir una
acción más realista. Además, hay varillas entre las tres toberas para evitar que
las bolas de balines obstruyan los huecos entre las toberas, haciendo que éstas
no se cierren y dañándolas. Esto es algo que se hace a menudo en las escopetas
de aire comprimido personalizadas, pero en la Saiga 12K se implementa de serie.
Hay una varilla en el centro de las tres
boquillas. Además, hay un émbolo dentro de la tobera de carga para engancharla y
bloquearla firmemente cuando se conecta a la boquilla en el lado del pistón.
éste encaja en el hueco de la boquilla del lado del pistón y fija la tobera.
La tobera de carga se puede desmontar quitando
4 tornillos.
Tiene una configuración de piezas como esta, y
además de una pieza de detección de bolas con forma de válvula Magna, también
con un muelle de retorno.
Además, esta pieza se llama "boquilla" en la
lista de piezas con todo montado, así que no sé cómo se llama la pieza interior.
Me pregunto como debería llamarla ya que es una pieza nueva... Además, las
piezas parecidas a las válvulas de este Magna tienen longitudes diferentes en la
parte superior, derecha e izquierda, siendo la superior la más larga y las
derechas e izquierdas de la misma longitud y un poco más cortas que la superior.
Tal vez la longitud se ha ajustado para que coincida con la forma del tapón en
el lado de la cámara.
Además, la forma de la parte trasera también
es diferente, ya que los lados superior, derecho e izquierdo tienen formas
distintas. Los lados derecho e izquierdo están un nivel por debajo de la parte
superior.El lado inferior izquierdo es el más ancho, pero se trata de una pieza
relacionada con el control, por lo que se supone que se ha modificado la forma..
Me preguntaba qué pasaría si eliminara esto.
¿Es simplemente un dispositivo para prohibir disparar cuando la recámara está
descargada, o esta estructura también tiene el efecto de cambiar el tiempo de
disparo?
La recámara y el cañón interior
A continuación, retira la recámara del cañón
exterior. Además, la cámara tiene un muelle de forma inusual con un abultamiento
en el medio. Este muelle sirve para retraer la tobera de carga.
El cañón exterior se puede quitar extrayendo
el tornillo de fijación del lateral y girándolo.
La recámara del cañón tiene este aspecto, con
tres cañones de aluminio. Tiene el mismo diseño que los modelos de tres disparos
de la firma, como escopetas de muelle, escopetas de gas y eléctricas .
Hay una junta tórica en la punta del cañón,
que une el cañón interior y lo fija al mismo tiempo que elimina la holgura con
el cañón exterior. No parece haber nada parecido a un espaciador de cañón.
La cámara tiene este aspecto. Cada cañón está
provisto de un tapón para permitir que una bola fluya en cada cañón, y el tapón
es empujado hacia arriba a medida que la boquilla se mueve hacia adelante.
El tapón se puede quitar sacando el tornillo
en la parte posterior de la cámara.
Retira la funda que cubre la cámara y extrae
las piezas internas de la cámara que sujetan el empaque del HOP.
El cañón interior se ve así. La longitud es de
300 mm, que es el tamaño de una serie de escopetas de muelle en lugar de una
escopeta de gas con acción de corredera.
El lado de la boca y el lado de la recámara se
ven así. Hay una ranura en el lado de la boca para colocar una junta tórica,
y el lado de la recámara tiene una forma muy similar a la serie de escopetas de
muelle, con una junta tórica unida a la ranura.
Cuando el empaque de HOP esté unido al
cilindro interior, se verá así. Aunque es una escopeta de gas, puede tener las
mismas especificaciones que una escopeta de muelle ya que no tiene un
interruptor de 3 disparos/6 disparos.

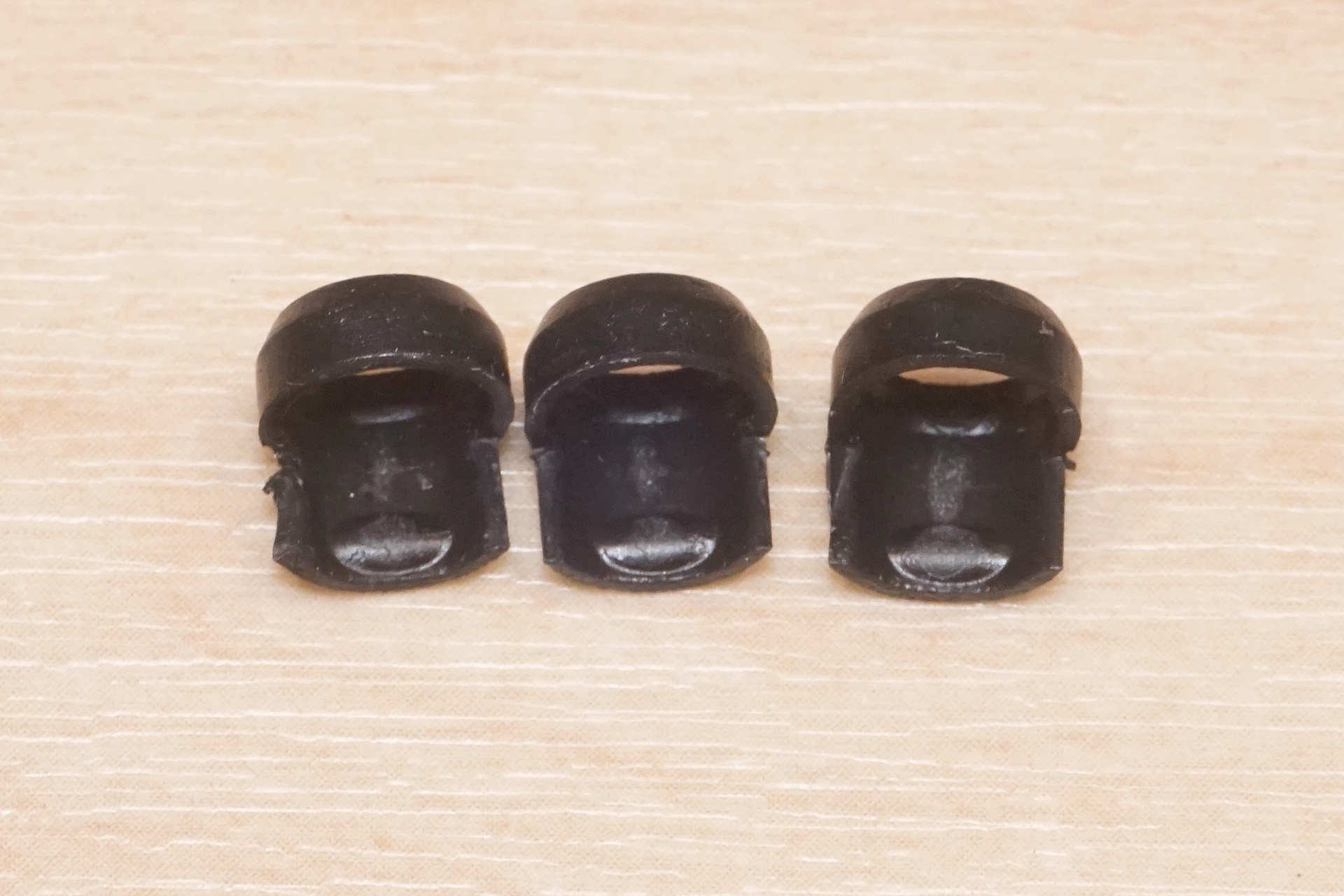

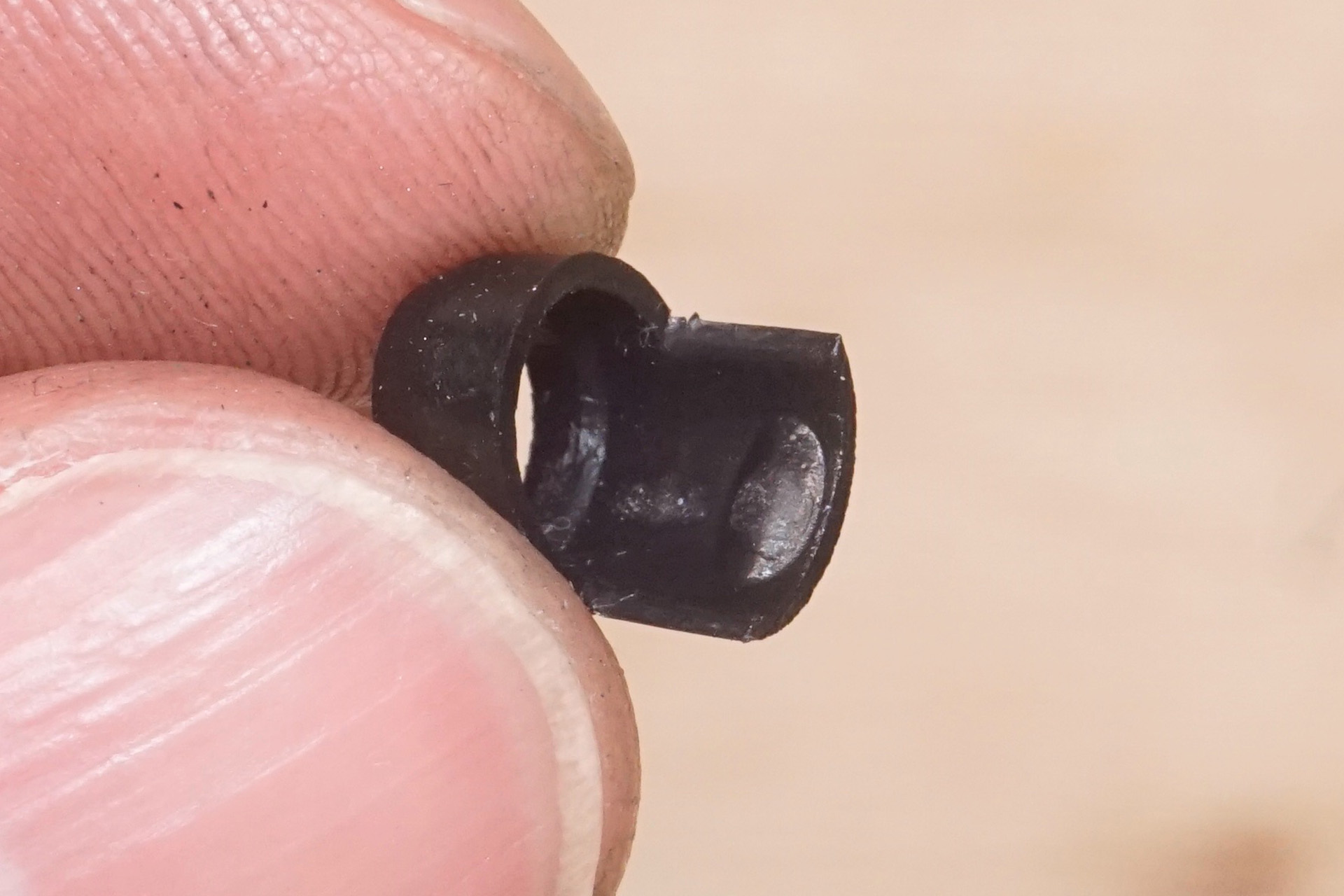

Siento que la forma de la goma del HOP es la
misma que la de una escopeta de muelle. Como de costumbre, la forma es un poco
inestable (rebabas y distorsión) y las marcas son desiguales. Quizás esta goma
de HOP sea la causa de que las bolas se dispersen...
Desmontaje del cargador.
Finalmente, desmontaremos el cargador de la
Saiga 12K. El cargador tiene una parte separada para las bolas y el tanque de
gas, que se fija con dos tornillos.

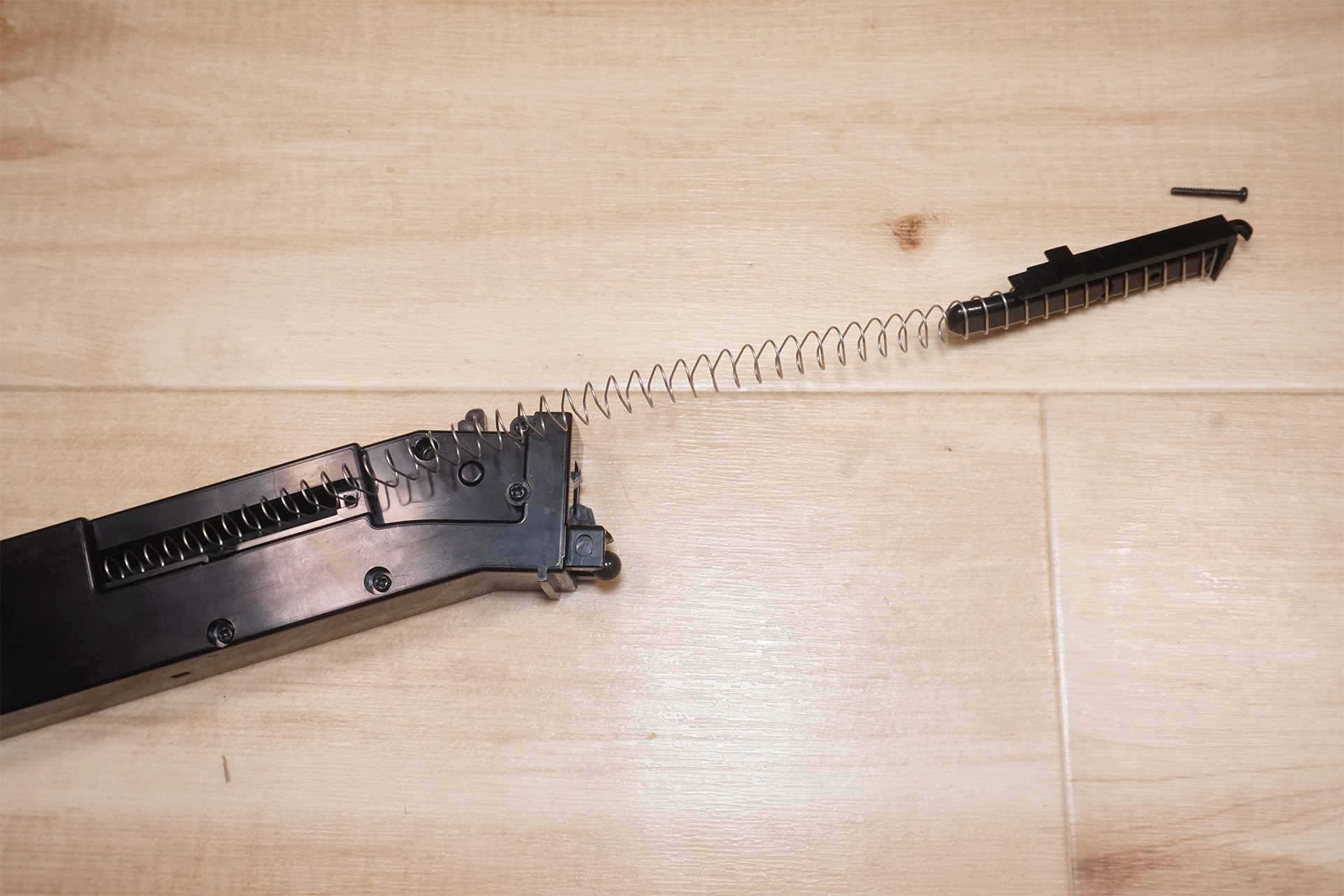

Retire la guía del muelle y extrae el muelle
del follower. Luego puedes quitar la parte superior del mismo, que está dividido
en tres partes.
Además, el lado de la guía del muelle está
dividido en dos partes como esta. Hay bastante margen de maniobra en la longitud
cuando se comprime el muelle, por lo que es posible aumentar la cantidad de
bolas quitando la parte frontal .

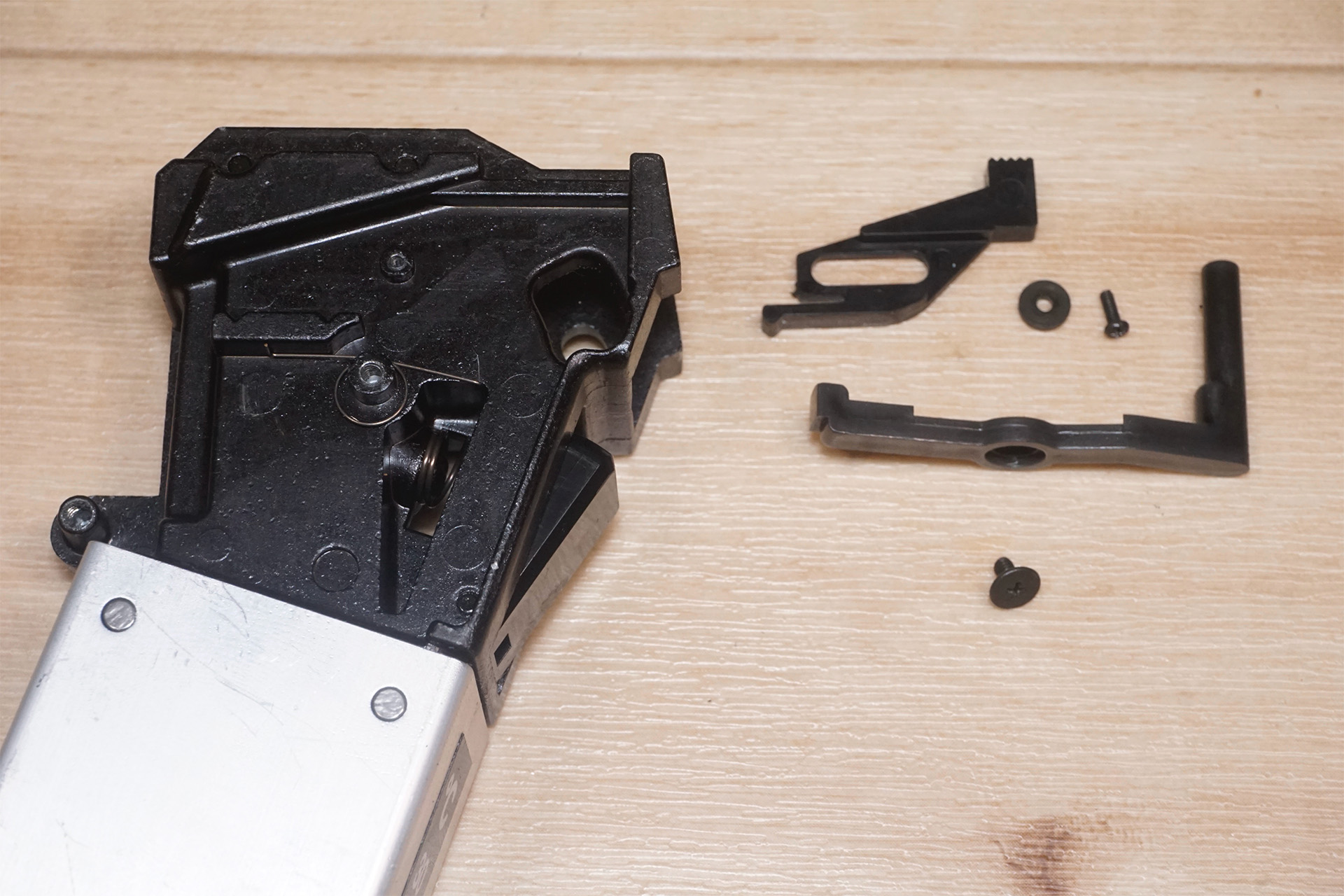

Así es como se ve cuando quitas 5 tornillos y
lo abres por la mitad. El lado del labio incorpora piezas únicas, como una
palanca para detectar la etapa final y piezas que se mueven junto con la
boquilla.

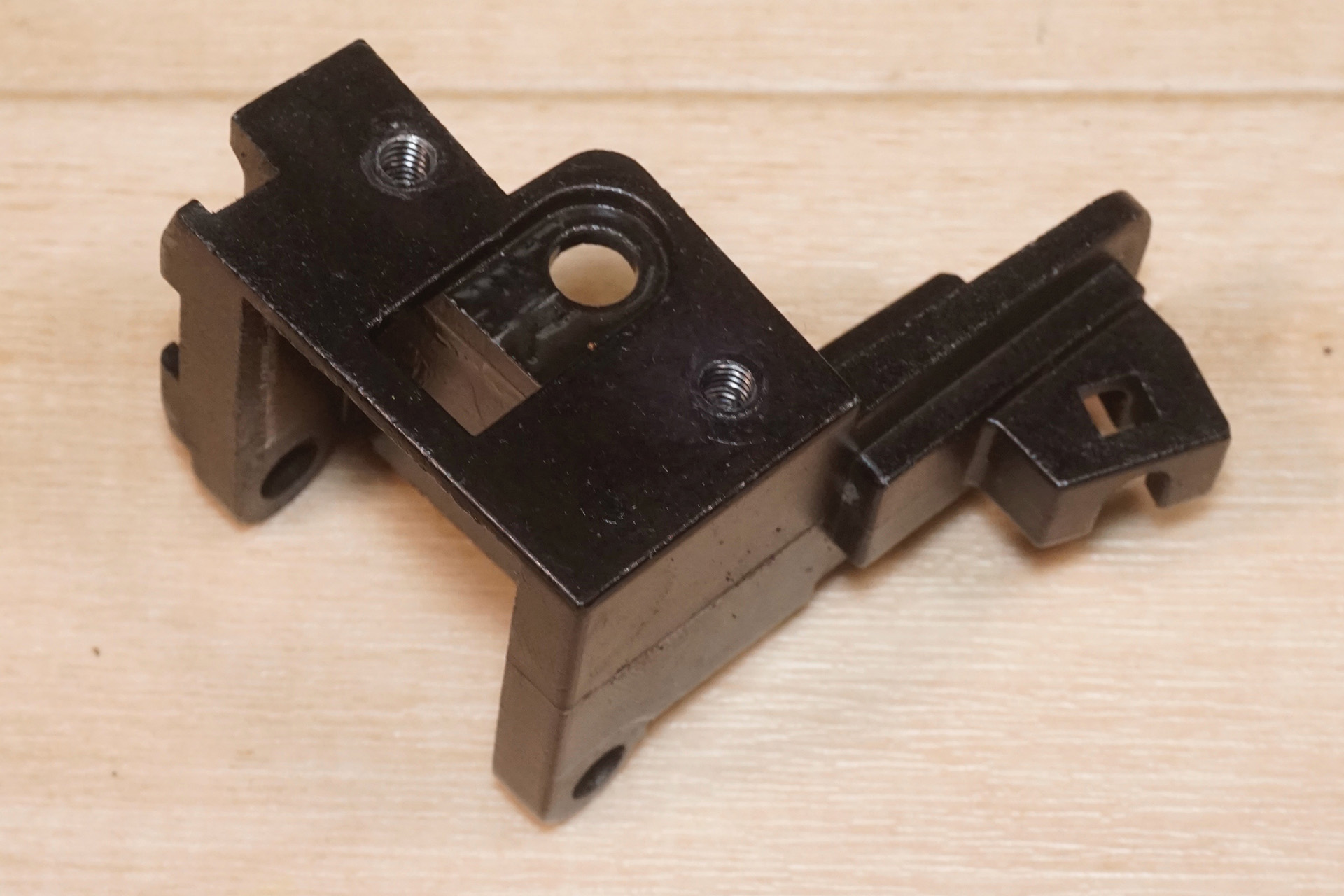

El área alrededor de la palanca de disparo de
gas se ve así. Al quitar esto, puedes quitar la válvula de liberación.
La válvula de liberación de la Saiga 12K tiene
una estructura inusual, con un orificio de liberación muy grande que le permite
expeler instantáneamente una gran cantidad de gas .
Además, creo que esta es la primera vez que veo una válvula de descarga que
tiene tres partes.

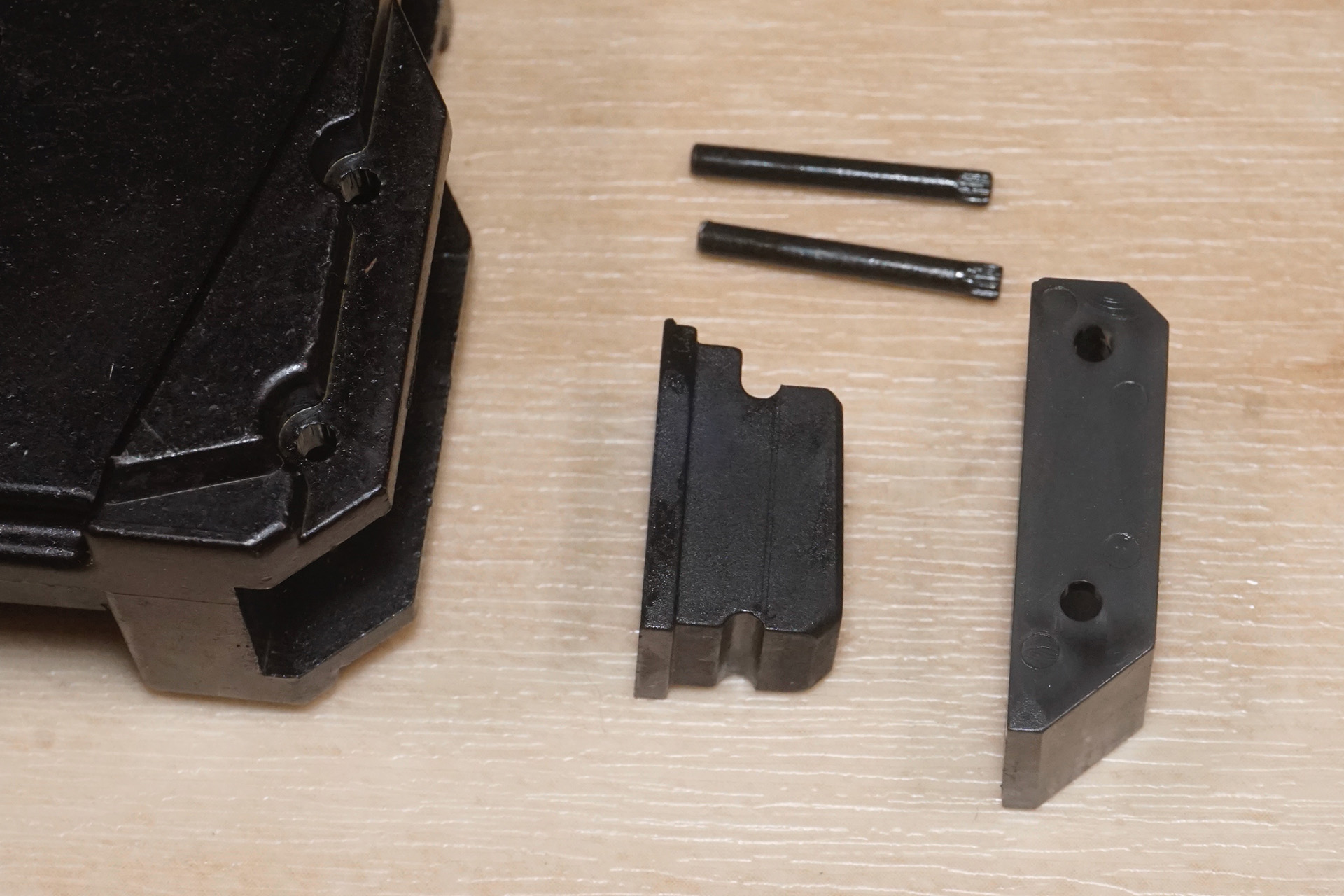

La envoltura de la conducción del gas está
sujeta por dos pasadores y tiene una cubierta de plástico.

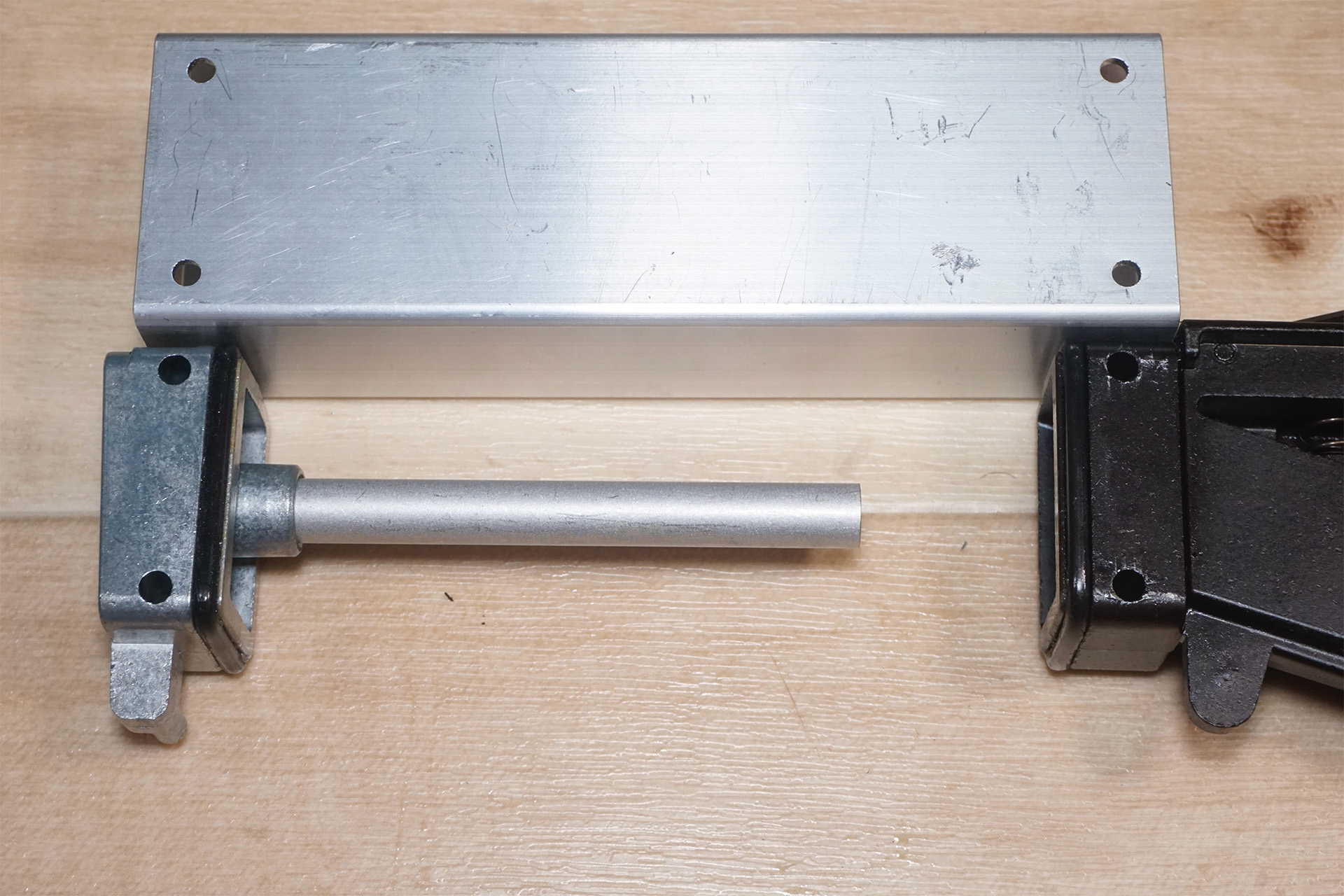

El tanque de gas de la Saiga 12K está hecho de
aluminio, lo cual es inusual para un modelo de Tokyo Marui. Se fija con un
pasador a las piezas del lado de la válvula de liberación, así que retírelo.
Quita el pasador del lado de la válvula de
inyección de la misma manera. Además, la forma de la válvula de inyección parece
ser la misma que la de los modelos de gas blow back, como la MWS.
En el lado de la válvula de inyección, había
una tubería que se extendía para crear una cámara de desgasificación, de modo
que más de la mitad del depósito de gas se utilizaba como cámara de
desgasificación.
Esta estructura reduce considerablemente la capacidad del propio depósito de
gas, pero el tamaño de esta cámara de desgasificación puede ser la razón por la
que el depósito funciona de forma relativamente estable a pesar de tener que
liberar una cantidad tan grande de gas.

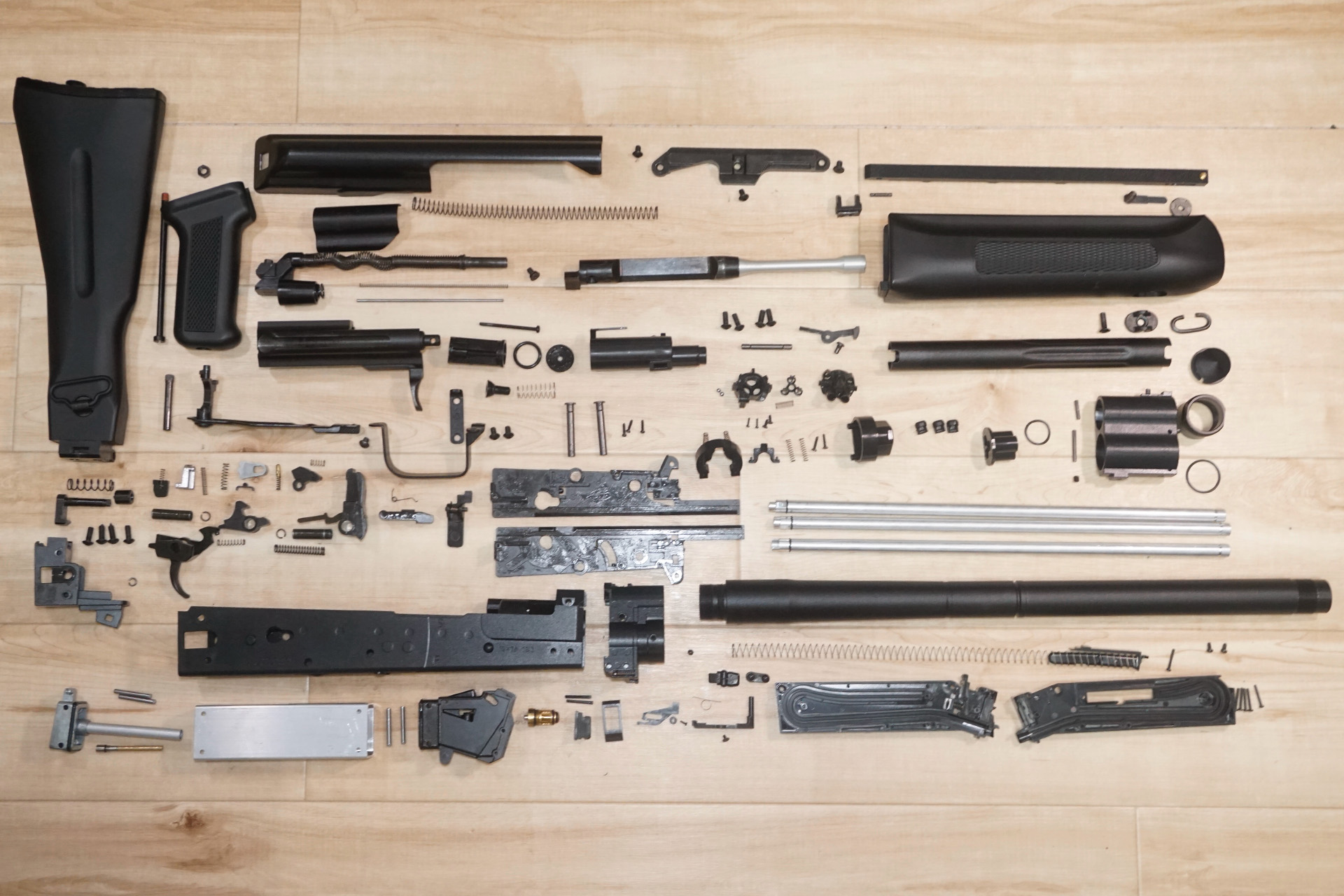

Así concluye la revisión del desmontaje de la
escopeta de retroceso de gas Tokyo Marui Saiga 12K.
Por el momento, el sistema de propulsión está
lleno de cosas exclusivas, por lo que no parece haber margen para retoques en
este momento. La estructura también es muy especial, y el diseño es tan
maravilloso que no podría ser mejor, por lo que en ese sentido no parece haber
margen para la personalización.
Hay un montón de nuevos descubrimientos
estructurales, entre los que sorprende la construcción de la boquilla. Es un
modelo realmente enérgico. Además, cuando se trata de armas de airsoft de la
serie AK, no son pocos los modelos en los que el desmontaje se ve obstaculizado
porque las piezas exteriores están soldadas o los pasadores están sellados con
especificaciones que impiden sacarlos, pero esto se ha modificado de buena
manera, o tal vez sea porque se ha cambiado la forma en que es fácil de
desmontar. Sin embargo, tengo la impresión de que la calidad del embalaje HOP no
es tan estable como siempre, por lo que creo que es un punto a mejorar. Tal vez
se podría mejorar la agrupación...
